Методическая разработка по теме: «Система питания дизеля»

Структурная часть

Деятельность преподавателя

Деятельность учащихся

Цели

1. Организационный момент – 1 мин.

Приветствует учащихся, отмечает в журнале отсутствующих.

Учащиеся приветствуют преподавателя, командир помогает преподавателю отметить отсутствующих.

Подготовка учащихся к работе на занятии, включение учащихся в деловой ритм.

2. Актуализация опорных знаний через опрос учащихся – 4 мин.

Ребята, скажите, пожалуйста, как работает система питания двигателя газом?

Учащиеся отвечают на заданные преподавателем вопросы.

Выяснение степени ознакомления с устройством автомобиля.

3.

Мотивация учебной деятельности – 1 мин.

Итак, ребята, мы с вами вспомнили, как работает система питания двигателя газом.

А сегодня рассмотрим систему питания дизеля.

Учащиеся внимательно слушают преподавателя.

Организация внимания учащихся, обеспечение восприятия нового материала.

4. Изучение нового материала – 25 мин.

Итак, тема нашего занятия: «Система питания дизеля».

Цель, которая будет стоять перед нами — разобраться, как работает система питания дизеля?

Я надеюсь, что ответ на этот вопрос вы найдете в течение нашего занятия.

«Ребята, как вы думаете, в чем основные отличия дизельного двигателя от карбюраторного?»

Система питания дизельного двигателя предназначена для обеспечения запаса топлива на автомобиле, очистке топлива и равномерного распределения его по цилиндрам двигателя строго дозированными порциями в соответствии с порядком работы, скоростным и нагрузочным режимом работы двигателя. Основные отличия дизельного двигателя от карбюраторного состоят в следующем: в дизельном двигателе чистый воздух засасывается в цилиндры и в них подвергается очень высокой степени сжатия. Вследствие этого в цилиндрах создается температура, превышающая температуру воспламенения дизельного топлива.

Когда поршень находится почти в верхней мертвой точке, в сильно сжатый, достигающий температуры 600°С воздух, впрыскивается дизельное топливо, которое состоит из смеси керосиновых, газойлевых и соляровых фракций. Дизельное топливо загорается само по себе, свечи зажигания не требуются. Чтобы достигалась высокая температура сжатого воздуха при холодном двигателе, в каждой вихревой камере двигателя находится свеча накаливания. Кроме того, дизельный двигатель оснащен ускорителем запуска в холодном состоянии, который включается кнопкой на панели приборов или автоматически.

Из топливного бака дизельное топливо засасывается насосом высокого давления через топливный фильтр, который задерживает воду и грязь. Топливо подается только в том случае, если в системе нет воздуха. В насосе создается необходимое для впрыска давление, и топливо распределяется по цилиндрам. Количество впрыскиваемого топлива регулируется нажатием педали акселератора. Через форсунки топливо подается в предкамеру соответствующего цилиндра. Так как дизельный двигатель не нуждается в зажигании. И его цикл не прекращается при отключении напряжения в системе нахального зажигания, в конструкции дизельного двигателя предусмотрен магнитный клапан. При выключении зажигания напряжение на нем исчезает, и канал поступления топлива закрывается. В систему питания дизельного двигателя грузового автомобиля (КамАЗ-740) входят топливный бак, фильтр грубой очистки воздуха, фильтр тонкой очистки воздуха, топливоподкачивающий насос, топливный насос высокого давления с регулятором частоты вращения и автоматической муфтой опережения впрыска топлива, форсунки, трубопроводы высокого давления, трубопроводы низкого давления, воздушный фильтр, выпускной газопровод, глушители шума отработавших газов. Подача топлива осуществляется по двум магистралям: высокого и низкого давления. В магистрали низкого давления хранится топливо, происходят его фильтрация и подача под малым давлением к топливному насосу высокого давления. В магистрали высокого давления обеспечиваются подача и впрыскивание необходимого количества топлива в цилиндры двигателя в определенный момент. Топливоподкачиваюший насос подает топливо из бака через фильтры грубой и тонкой очистки по топливопроводам низкого давления к топливному насосу высокого давления (ТНВД), который в соответствии с порядком работы цилиндров по топливопроводам высокого давления подает топливо к форсункам. Форсунки, расположенные в головках цилиндров, впрыскивают и распыляют топливо в камеры сгорания двигателя. Так как топливоподкачиваюший насос подает топливному насосу высокого давления топлива больше, чем нужно, то его избыток, а с ним и попавший в систему воздух по дренажным трубопроводам отводится обратно в бак.

При работе дизельного двигателя в его цилиндры всасывается чистый воздух, который сжимается до высокого давления. При этом воздух в цилиндре нагревается до температуры, превышающей температуру воспламенения дизельного топлива. Топливо впрыскивается в цилиндры, где температура воздуха составляет около + 600 °С, с некоторым опережением и воспламеняется само. Таким образом, свечи зажигания для воспламенения топлива не требуются.

Может возникнуть ситуация, когда при очень холодном двигателе вследствие сжатия необходимая температура воспламенения не достигается. В этом случае необходимо произвести предварительный подогрев двигателя. В каждом цилиндре находится свеча накаливания, которая производит нагрев камеры сгорания. Длительность преднакала зависит от наружной температуры и регулируется блоком управления двигателем через реле преднакала.

У дизельного двигателя имеется три различных способа впрыска топлива: с помощью вихревой камеры, предкамеры и непосредственный впрыск.

При вихрекамерном и предкамерном впрыске топливо впрыскивается в предварительную камеру соответствующего цилиндра. Смесь сразу же воспламеняется. Объём кислорода, имеющийся в предварительной камере достаточен для сгорания только части впрыснутого топлива. Оставшаяся несгоревшая часть топлива давлением, возникшем в процессе сгорания, выбрасывается в камеру сгорания. Там топливо сгорает полностью.

При непосредственном впрыске топливо впрыскивается прямо в камеру сгорания. Топливо подаётся топливоподкачивающим насосом под давлением 3.5 атм. к топливному насосу высокого давления (ТНВД). В ТНВД уже при низких числах оборотов создаётся постоянное давление сжатия свыше 1300 атм.

В состав топливной системы входят: топливный бак, топливный фильтр, форсунки, топливные трубки и шланги, датчик запаса топлива, расположенный внутри бака и блок электронного управления двигателем.

Топливо подаётся специальным насосом через фильтр. В фильтре оседает грязь и вода, содержащаяся в топливе.

Двигатель управляется электронной системой, похожей на систему управления бензиновыми двигателями. Система управляет работой двигателя, анализируя информацию, поступающую от большого числа датчиков.

Клапан отсечки топлива при выключении зажигания отсутствует. Для того, чтобы заглушить двигатель при выключении зажигания, блок управления двигателем посылает в блок управления ТНВД сигнал, который, в свою очередь, прекращает подачу топлива к форсункам.

Топливная система спроектирована таким образом, чтобы не допустить «подсоса» воздуха при отсутствии топлива в баке. Блок управления постоянно проверяет уровень топлива в баке, обрабатывая информацию, поступающую от датчика запаса топлива, расположенного в баке. При падении запаса топлива до определённого уровня блок управления зажигает предупреждающую лампу на приборной доске, после чего принудительно вызывает пропуски подачи топлива, ограничивая тем самым максимальную скорость. Это продолжается до тех пор, пока уровень топлива в баке не превысит допустимую отметку.

«Ребята, а как Вы думаете, надежна ли топливная система дизельных двигателей?»

Топливная система дизельных двигателей очень надёжна. При использовании чистого топлива и выполнении регулярного обслуживания она должна исправно функционировать до окончания срока службы автомобиля. После очень большого пробега внутренние компоненты форсунок могут износиться, и их будет необходимо отремонтировать. Поскольку насос - форсунки имеют сложную конструкцию, ремонт рекомендуется выполнять в специализированной мастерской.

Учащиеся записывают название темы занятия.

Учащиеся отвечают на поставленный преподавателем вопрос.

Учащиеся записывают в тетради, в чем основные отличия дизельного двигателя от карбюраторного.

Учащиеся записывают в тетради принцип работы дизельного двигателя.

Учащиеся самостоятельно работают с наглядным пособием, слушают объяснения преподавателя.

Учащиеся отвечают на поставленный преподавателем вопрос.

Учащиеся записывают в тетради, условия надежной работы дизеля.

Преподаватель сообщает тему урока и нацеливает учащихся на изучение нового материала.

Изучение нового материала начинается с вопроса: «В чем основные отличия дизельного двигателя от карбюраторного?»

Преподаватель обращает внимание на принцип работы дизельного двигателя.

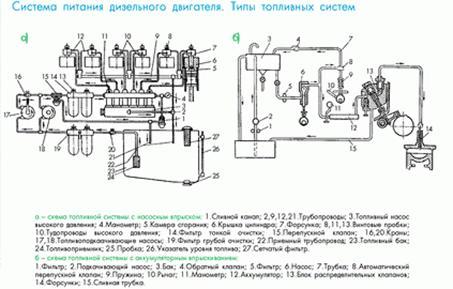

Применяется объяснительно-иллюстрированный метод, используются наглядное пособие «Система питания дизельного двигателя»

Преподаватель обращает внимание на надежность дизельного двигателя.

5.Закрепление изучаемого материала – 8 мин.

Итак, давайте закрепим материал нашей темы. Я предлагаю вам обратиться к записям в своих тетрадях с целью повторения материала.

Ну, а теперь ответьте на вопрос:

«В чем основные отличия дизельного двигателя от карбюраторного?»

Учащиеся работают со своими тетрадями.

Предполагаемый ответ:

В дизельном двигателе чистый воздух засасывается в цилиндры и в них подвергается очень высокой степени сжатия.

Самостоятельная работа с тетрадями.

Используется метод контроля.

6.Обобщение и систематизация изучаемого материала – 2 мин.

Предлагаю рассказать, что нового учащиеся узнали на уроке.

Слушают вопросы, отвечают, делают выводы по изученному материалу.

7.Подведение итогов занятия и оценка деятельности учащихся – 3 мин.

Вначале занятия перед вами был поставлен вопрос: «Как работает система питания дизеля?»

Я надеюсь, что вы уже сможете ответить на этот вопрос.

Итак,

1. Какова цель нашего занятия?

2. Достигли ли мы ее?

3. Что нового вы сегодня узнали?

4. Вам понравилось занятие?

Преподаватель делает выводы по результатам занятия, анализирует работу учащихся.

Знакомит с оценками за работу на уроке.

Каждый учащийся высказывает свое мнение по данному вопросу.

Учащиеся отвечают на поставленные преподавателем вопросы.

Учащиеся слушают, анализируют, делают выводы.

Рефлексия

8.Сообщение домашнего задания – 1 мин.

К следующему уроку знать устройство автомобиля.

Учащиеся записывают домашнее задание.

Информация домашнего задания, инструкция по его выполнению.
