Модемы, их характеристика и использование в сетях

МУНИЦИПАЛЬНОЕ ОБЩЕОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

«СТАРОЛАСПИНСКАЯ ШКОЛА»

Модемы, их характеристика и использование в сетях

Коссе Н.А.

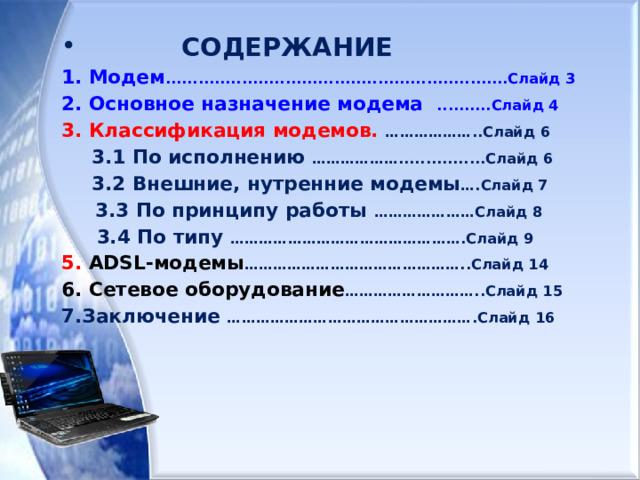

• СОДЕРЖАНИЕ

1. Модем ............................................................... Слайд 3

2. Основное назначение модема ..........Слайд 4

3. Классификация модемов. ………………..Слайд 6

3.1 По исполнению ………………................Слайд 6

3.2 Внешние, нутренние модемы ….Слайд 7

3.3 По принципу работы …………………Слайд 8

3.4 По типу ………………………………………….Слайд 9

5. ADSL- модемы ………………………………………..Слайд 14

6. Сетевое оборудование ………………………..Слайд 15

7.Заключение …………………………………………….Слайд 16

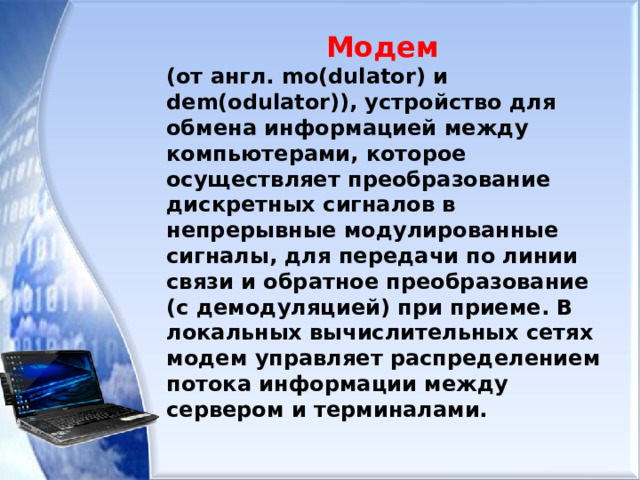

Модем

(от англ. mo(dulator) и dem(odulator)), устройство для обмена информацией между компьютерами, которое осуществляет преобразование дискретных сигналов в непрерывные модулированные сигналы, для передачи по линии связи и обратное преобразование (с демодуляцией) при приеме. В локальных вычислительных сетях модем управляет распределением потока информации между сервером и терминалами.

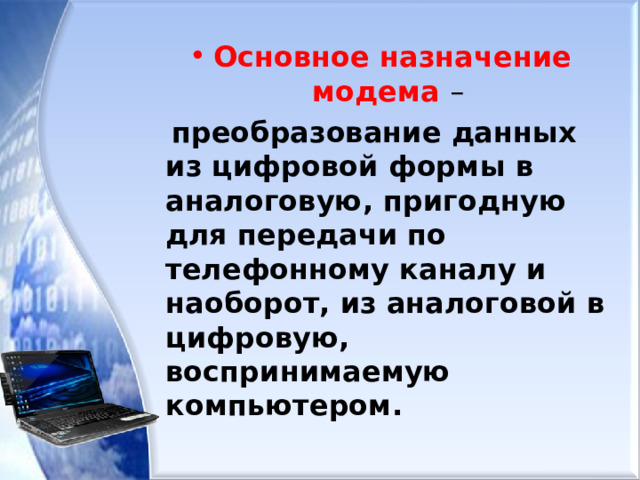

• Основное назначение модема –

преобразование данных из цифровой формы в аналоговую, пригодную для передачи по телефонному каналу и наоборот, из аналоговой в цифровую, воспринимаемую компьютером.

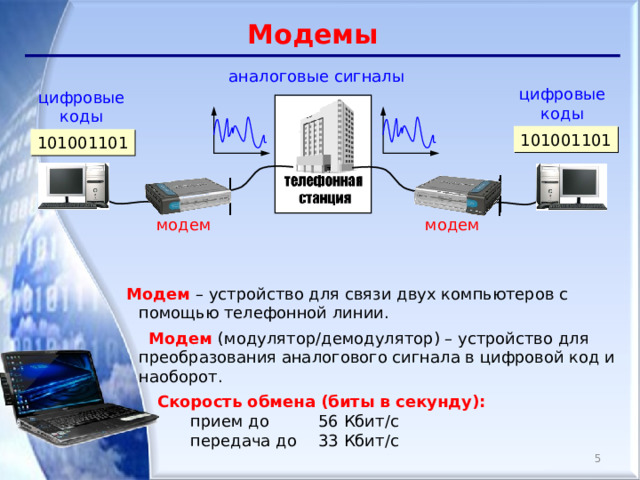

Модемы

аналоговые сигналы

цифровые

коды

цифровые

коды

101001101

101001101

модем

модем

Модем – устройство для связи двух компьютеров с помощью телефонной линии.

Модем (модулятор / демодулятор) – устройство для преобразования аналогового сигнала в цифровой код и наоборот.

Скорость обмена (биты в секунду): прием до 56 Кбит /c

передача до 33 Кбит /c

5

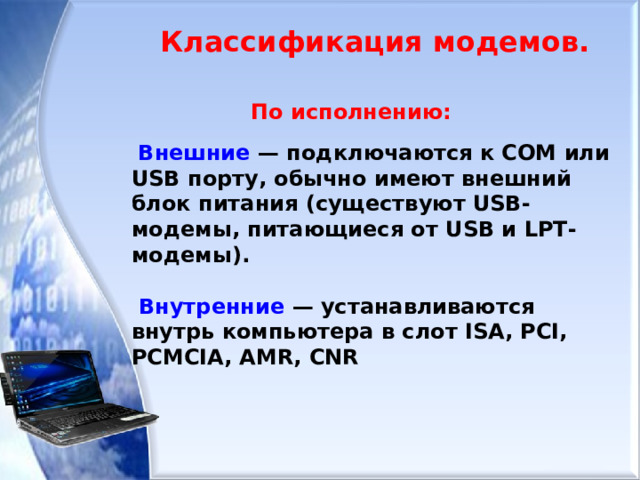

Классификация модемов.

По исполнению:

Внешние — подключаются к COM или USB порту, обычно имеют внешний блок питания (существуют USB-модемы, питающиеся от USB и LPT-модемы).

Внутренние — устанавливаются внутрь компьютера в слот ISA, PCI, PCMCIA, AMR, CNR

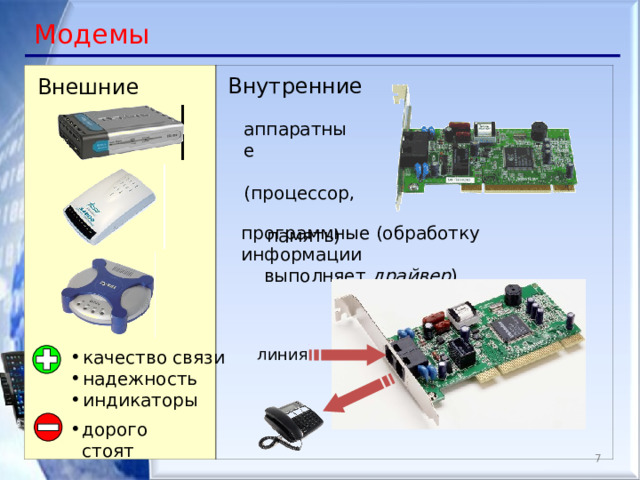

Модемы

Внутренние

Внешние

аппаратные (процессор, память)

программные (обработку информации выполняет драйвер )

линия

• качество связи
• надежность
• индикаторы

• дорого стоят

5

7

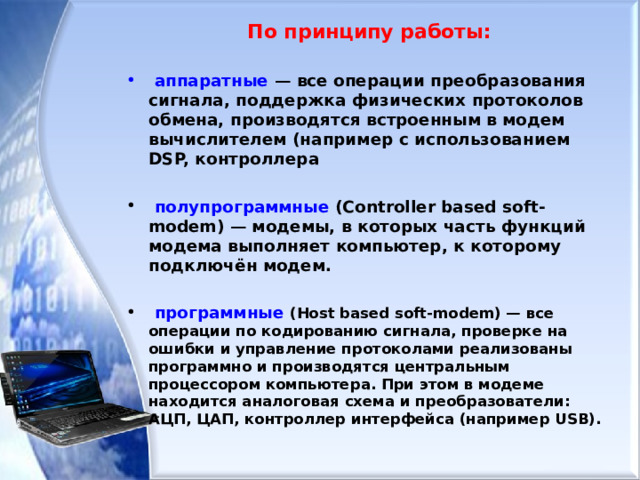

По принципу работы:

• аппаратные — все операции преобразования сигнала, поддержка физических протоколов обмена, производятся встроенным в модем вычислителем (например с использованием DSP, контроллера

• полупрограммные (Controller based soft-modem) — модемы, в которых часть функций модема выполняет компьютер, к которому подключён модем.
• программные (Host based soft-modem) — все операции по кодированию сигнала, проверке на ошибки и управление протоколами реализованы программно и производятся центральным процессором компьютера. При этом в модеме находится аналоговая схема и преобразователи: АЦП, ЦАП, контроллер интерфейса (например USB).

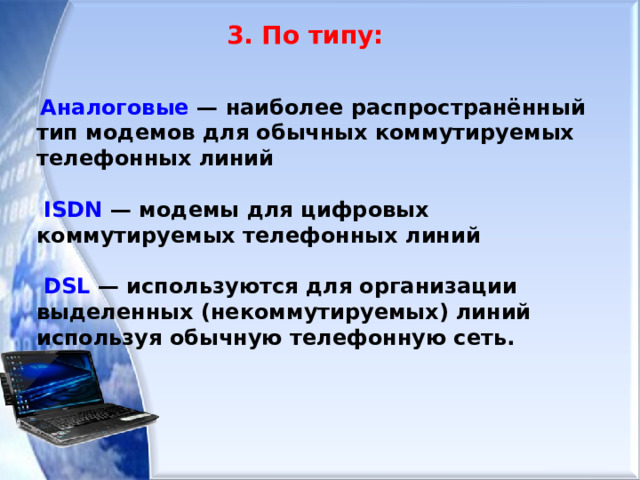

3. По типу:

Аналоговые — наиболее распространённый тип модемов для обычных коммутируемых телефонных линий

ISDN — модемы для цифровых коммутируемых телефонных линий

DSL — используются для организации выделенных (некоммутируемых) линий используя обычную телефонную сеть.

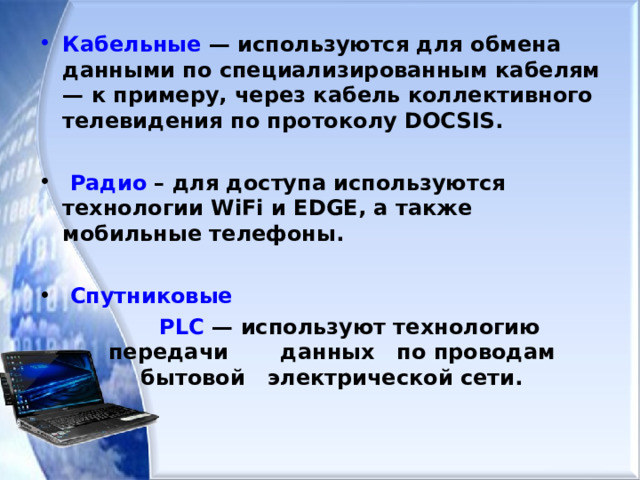

• Кабельные — используются для обмена данными по специализированным кабелям — к примеру, через кабель коллективного телевидения по протоколу DOCSIS.

• Радио – для доступа используются технологии WiFi и EDGE, а также мобильные телефоны.
• Спутниковые

PLC — используют технологию передачи данных по проводам бытовой электрической сети.

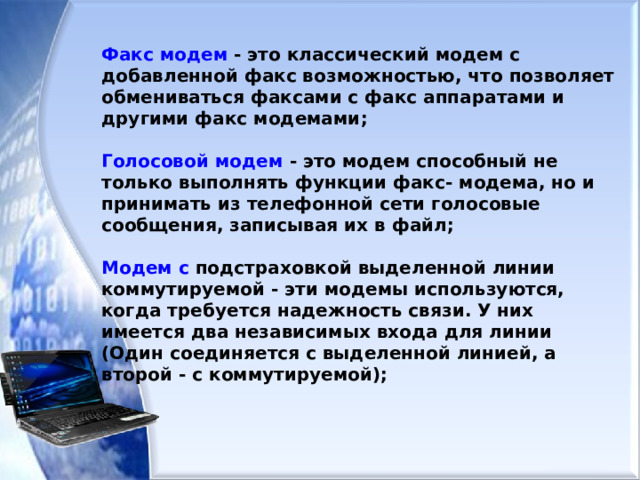

Факс модем - это классический модем с добавленной факс возможностью, что позволяет обмениваться факсами с факс аппаратами и другими факс модемами;

Голосовой модем - это модем способный не только выполнять функции факс- модема, но и принимать из телефонной сети голосовые сообщения, записывая их в файл;

Модем с подстраховкой выделенной линии коммутируемой - эти модемы используются, когда требуется надежность связи. У них имеется два независимых входа для линии (Один соединяется с выделенной линией, а второй - с коммутируемой);

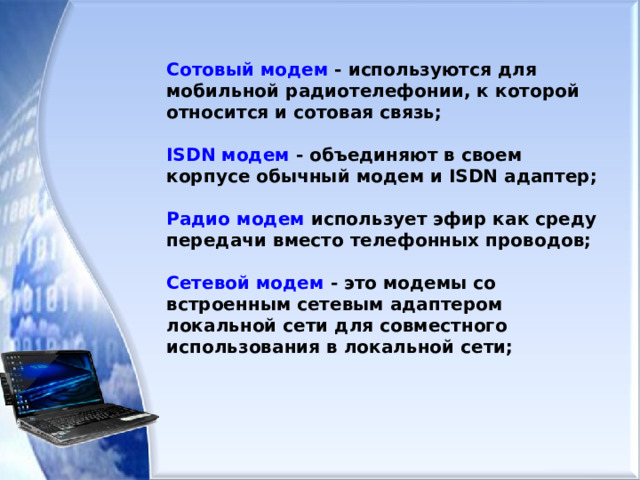

Сотовый модем - используются для мобильной радиотелефонии, к которой относится и сотовая связь;

ISDN модем - объединяют в своем корпусе обычный модем и ISDN адаптер;

Радио модем использует эфир как среду передачи вместо телефонных проводов;

Сетевой модем - это модемы со встроенным сетевым адаптером локальной сети для совместного использования в локальной сети;

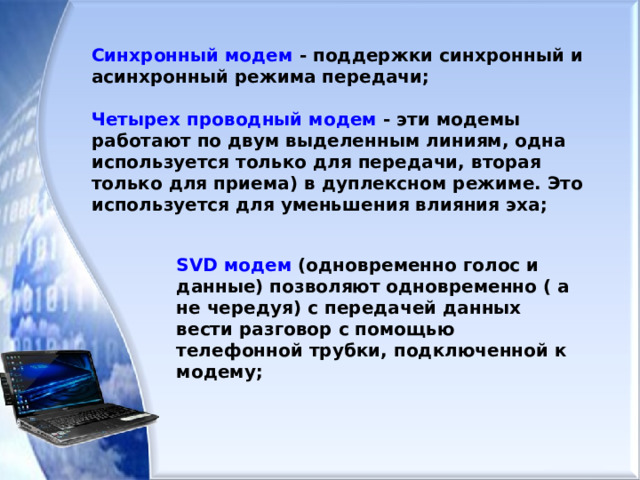

Синхронный модем - поддержки синхронный и асинхронный режима передачи;

Четырех проводный модем - эти модемы работают по двум выделенным линиям, одна используется только для передачи, вторая только для приема) в дуплексном режиме. Это используется для уменьшения влияния эха;

SVD модем (одновременно голос и данные) позволяют одновременно ( а не чередуя) с передачей данных вести разговор с помощью телефонной трубки, подключенной к модему;

24 кГц) ADSL- модем сплиттер голос (до 3,4 кГц) низкочастотный сигнал нужна только телефонная линия не надо «дозваниваться», все время «на линии» телефон свободен высокая скорость (прием до 24 Мбит / с, передача до 3,5 Мбит / с) специальное оборудование: ADSL- модем на станции не для всех АТС 7 14 " width="640"

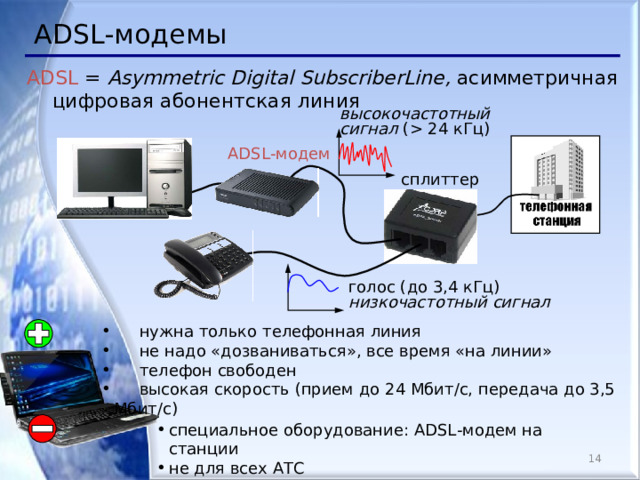

ADSL- модемы

ADSL = Asymmetric Digital SubscriberLine, асимметричная цифровая абонентская линия

высокочастотный сигнал ( 24 кГц)

ADSL- модем

сплиттер

голос (до 3,4 кГц)

низкочастотный сигнал

• нужна только телефонная линия
• не надо «дозваниваться», все время «на линии»
• телефон свободен
• высокая скорость (прием до 24 Мбит / с, передача до 3,5 Мбит / с)

• специальное оборудование: ADSL- модем на станции
• не для всех АТС

7

14

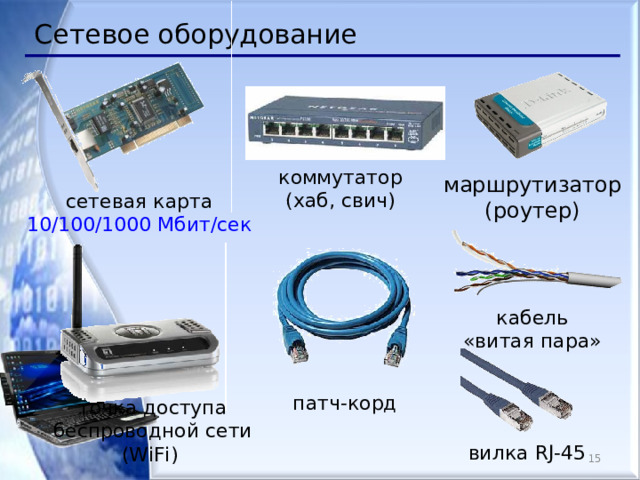

Сетевое оборудование

коммутатор

(хаб, свич)

маршрутизатор (роутер)

сетевая карта

10/100/1000 Мбит/сек

кабель «витая пара»

патч-корд

точка доступа беспроводной сети

( WiFi)

вилка RJ-45

14

14

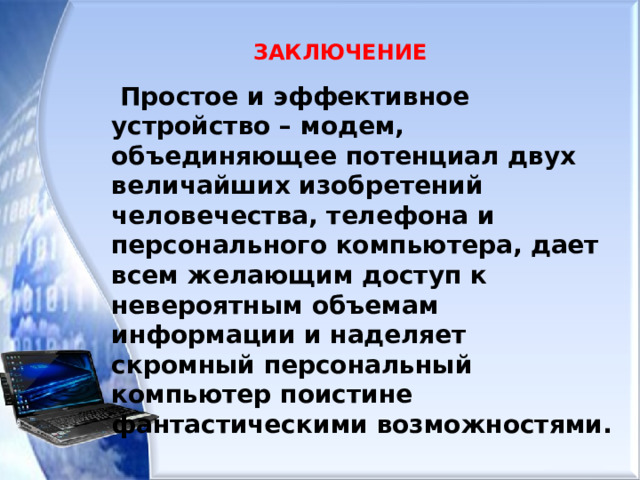

ЗАКЛЮЧЕНИЕ

Простое и эффективное устройство – модем, объединяющее потенциал двух величайших изобретений человечества, телефона и персонального компьютера, дает всем желающим доступ к невероятным объемам информации и наделяет скромный персональный компьютер поистине фантастическими возможностями.
