Начальная военная подготовка. Гранаты, их устройство и принцип действия 2016г.

Гранаты

1. Введение

2. История изобретения гранат

3. Классификация гранат

4. Наступательные и оборонительные гранаты

5. Заключение

Преподаватель ОБЖ

Ковалев Александр Прокофьевич

СОШ № 2

г. Моздок

До появления первых бризантных (то есть обладающих дробящим эффектом) взрывчатых веществ говорить о серьезном поражающем эффекте нет смысла. Изделия из глины, заполненные пороховым составом и снабженные тлеющим фитилем, по принципу действия были сходны с гранатой, но обеспечивали не столько поражающий, сколько психологический эффект, деморализуя противника.

Брошенная в гущу врагов граната создавала панику, солдаты, пытаясь отбежать от места ее падения, неизбежно устраивали свалку и нарушали согласованное продвижение боевых порядков.

Таким образом, историю гранат следует рассматривать с 1405-го года, когда Конрад Кайзер фон Айхштадт впервые предложил использовать чугунный корпус для ручных метательных снарядов (военная энциклопедия Bellifortis, Konrad Kyeser).

Ему же принадлежит идея создания полости в центре порохового заряда, которая заметно ускоряла сгорание смеси и увеличивала вероятность дробления корпуса гранаты на осколки.

Постепенно гранаты стали использоваться и в полевых боях . Во Франции конца XVII века появилась военная специальность гренадер, то есть пехотинец, специально обученный метанию гранат.

В гренадеры отбирали особо сильных и рослых новобранцев, откуда, собственно, и пошло выражение «гренадерский рост».

Соображения такого отбора были очевидными: чем длиннее солдатская рука и чем сильнее мышцы на ней, тем с большей начальной скоростью она сможет метнуть снаряд весом в 2-3 килограмма.

Уже в те времена находились умельцы, метающие гранаты посредством ременной или веревочной пращи. Такая техника броска позволяла преодолеть стометровую дистанцию , для классического метода «с руки» расстояние в 40 метров было уже недостижимым.

Основным неудобством гранат того времени был запал. Тлеющий фитиль давал неустойчивое горение, не позволяющее предугадать время до взрыва, и к тому же зачастую гас при ударе об землю.

Но даже упавшая с непогасшим фитилем граната чаще всего давала возможность солдатам противника отбежать на безопасное расстояние или даже швырнуть ее обратно.

Противопехотные делятся на осколочно-фугасные и зажигательные. Осколочно-фугасные, в свою очередь, - на оборонительные и наступательные.

Оборонительная граната характеризуется толстым массивным корпусом, сравнительно мощным зарядом и большим радиусом разлета осколков (осколочно-фугасное действие по цели). Бросается такая граната, как правило, из укрытия. При использовании оборонительной гранаты следует учитывать опасность поражения своих солдат.

Основное назначение оборонительной гранаты - противодействие атакующим вражеским силам. Еще весьма эффективен бросок через окно внутрь здания, где сосредоточились обороняющиеся враги.

Наступательная граната имеет тонкий (порядка миллиметра) стальной, алюминиевый или пластиковый корпус и небольшой заряд взрывчатки. Радиус поражения такой гранаты составляет максимум полтора-два десятка метров.

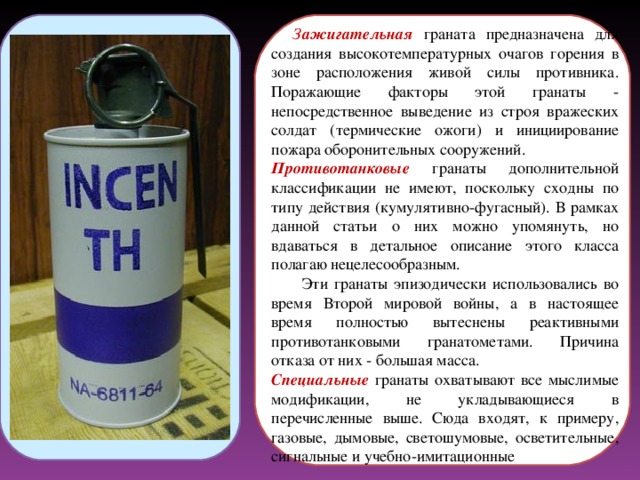

З ажигательная граната предназначена для создания высокотемпературных очагов горения в зоне расположения живой силы противника. Поражающие факторы этой гранаты - непосредственное выведение из строя вражеских солдат (термические ожоги) и инициирование пожара оборонительных сооружений.

Противотанковые гранаты дополнительной классификации не имеют, поскольку сходны по типу действия (кумулятивно-фугасный). В рамках данной статьи о них можно упомянуть, но вдаваться в детальное описание этого класса полагаю нецелесообразным.

Эти гранаты эпизодически использовались во время Второй мировой войны, а в настоящее время полностью вытеснены реактивными противотанковыми гранатометами. Причина отказа от них - большая масса.

Специальные гранаты охватывают все мыслимые модификации, не укладывающиеся в перечисленные выше. Сюда входят, к примеру, газовые, дымовые, светошумовые, осветительные, сигнальные и учебно-имитационные

Газовые гранаты можно отнести к противопехотным, но сложившаяся типология определяет их как спецсредства. На ранних этапах развития газовых гранат их снаряжали общеотравляющими, раздражающими, удушающими, кожно-нарывными и нервно-паралитическими ОВ.

В строю остались только раздражающие вещества (ирританты), подразделяемые на альгогены, вызывающие мучительную боль при попадании на кожу, эметики, стимулирующие неукротимую рвоту, стерниты, возбуждающие чихательный рефлекс, и лакриматоры, вызывающие слезотечение и жжение слизистой оболочки глаз.

В него, кроме ирритантов, входят и психохимические агенты, вызывающие временный паралич, слепоту, психические расстройства и т.п. Появились и новые типы инкапаситантов - опиоидные анальгетики, адреномиметики, различные биорегуляторы и другие ОВ, обладающие совершенно уникальными свойствами.

К примеру, нервно-паралитический агент J-FLOP приводит к немедленной и неукротимой дефекации у пострадавшего.

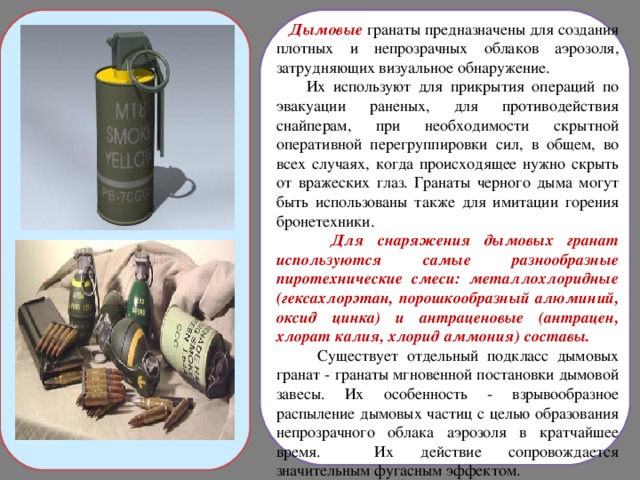

Дымовые гранаты предназначены для создания плотных и непрозрачных облаков аэрозоля, затрудняющих визуальное обнаружение.

Их используют для прикрытия операций по эвакуации раненых, для противодействия снайперам, при необходимости скрытной оперативной перегруппировки сил, в общем, во всех случаях, когда происходящее нужно скрыть от вражеских глаз. Гранаты черного дыма могут быть использованы также для имитации горения бронетехники.

Для снаряжения дымовых гранат используются самые разнообразные пиротехнические смеси: металлохлоридные (гексахлорэтан, порошкообразный алюминий, оксид цинка) и антраценовые (антрацен, хлорат калия, хлорид аммония) составы.

Существует отдельный подкласс дымовых гранат - гранаты мгновенной постановки дымовой завесы. Их особенность - взрывообразное распыление дымовых частиц с целью образования непрозрачного облака аэрозоля в кратчайшее время. Их действие сопровождается значительным фугасным эффектом.

Светошумовые гранаты появились сравнительно недавно. Их особенность - шокирующее действие, основанное на исключительно громком (140-160 дБ) звуке и яркой вспышке при взрыве гранаты при минимальном осколочно-фугасном действии. Эффект временного поражения зрения и слуха особенно эффективен при операциях по освобождению заложников, когда штурм нужно провести за считанные секунды.

Осветительные гранаты предназначены для создания достаточно ярких и долговременных источников света. Основная опасность применения этих гранат - создание очага пожара.

Сигнальные гранаты - это дымовые, дающие цветной дым. Такими гранатами можно отмечать места скопления вражеских сил, точки высадки десанта или сброса припасов. Кроме собственно дымового эффекта они, как правило, дают яркий свет, соответствующий цвету дыма.

При взрыве очень характерный звук, по которому можно провести акустическую пеленгацию места.

Учебно-имитационные гранаты абсолютно идентичны соответствующим боевым гранатам.

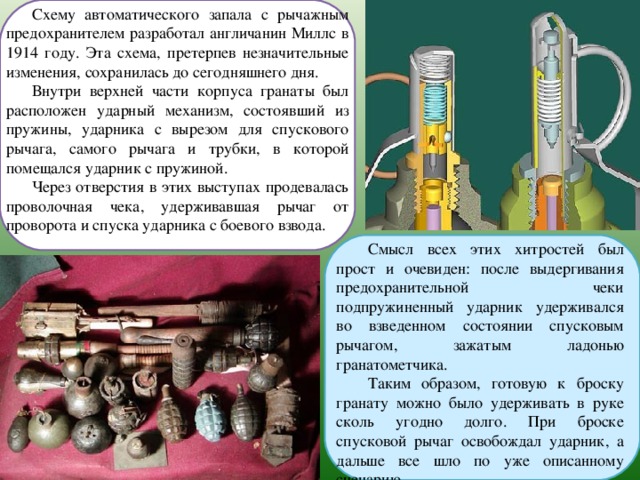

Схему автоматического запала с рычажным предохранителем разработал англичанин Миллс в 1914 году. Эта схема, претерпев незначительные изменения, сохранилась до сегодняшнего дня.

Внутри верхней части корпуса гранаты был расположен ударный механизм, состоявший из пружины, ударника с вырезом для спускового рычага, самого рычага и трубки, в которой помещался ударник с пружиной.

Через отверстия в этих выступах продевалась проволочная чека, удерживавшая рычаг от проворота и спуска ударника с боевого взвода.

Смысл всех этих хитростей был прост и очевиден: после выдергивания предохранительной чеки подпружиненный ударник удерживался во взведенном состоянии спусковым рычагом, зажатым ладонью гранатометчика.

Таким образом, готовую к броску гранату можно было удерживать в руке сколь угодно долго. При броске спусковой рычаг освобождал ударник, а дальше все шло по уже описанному сценарию.

История не донесла до нас фамилию конструктора гранаты Ф-1. Разработанная еще до Первой мировой войны, она до сих пор оказалась самой дешевой в производстве и самой страшной в боевом применении. В России, Германии и Польше ее называли «лимонкой», во Франции и в Англии — «ананасовкой», в Балканских странах — «черепахой».

Ручная осколочная граната Ф-1 — граната дистанционного действия, предназначенная для поражения живой силы преимущественно в оборонительном бою. Метать гранату можно из различных положений и только из-за укрытия, из бронетранспортера или танка (САУ).

Характеристики осколочной гранаты Ф-1

Тип гранаты – Оборонительная Вес гранаты - 600 гр Вес разрывного заряда - 60 гр Тип запала - УЗРГМ Время горения замедлителя - 3,2-4,2 сек Радиус разлета убойных осколков - 200 м Радиус зоны поражения живой силы - 7 м Средняя дальность броска - 20-40 м

Ручная осколочная граната РГД-5 состоит из корпуса с трубкой для запала, разрывного заряда и запала. Корпус гранаты служит для помещения разрывного заряда, трубки для запала, а так же для образования осколков при взрыве гранаты. Он состоит из двух частей - верхней и нижней. Верхняя часть корпуса состоит из внешней оболочки, и вкладыша колпака.

Ручная осколочная граната РГД-5 — граната дистанционного действия, предназначенная для поражения живой силы противника в наступлении и в обороне. Метание гранаты осуществляется из различных положений при действиях в пешем порядке и на бронетранспортере (автомобиле).

Характеристики осколочной гранаты РГД-5

Тип гранаты: наступательная Вес гранаты - 310 гр Вес разрывного заряда - 60 гр Тип запала УЗРГМ Время горения замедлителя - 3,2-4,2 сек Радиус разлета убойных осколков - 25 м Радиус зоны эффективного поражения живой силы - 5 м Средняя дальность броска - 30-45 м

Осколочная граната РГО

Характеристики осколочной гранаты РГО

Тип гранаты – Оборонительная Вес гранаты - 530 гр Вес разрывного заряда - 92 гр Тип запала - УДЗ Время горения замедлителя - 3,3-4,3 сек Радиус разлета убойных осколков - 150 м Радиус зоны эффективного поражения живой силы - 12 м Средняя дальность броска - 20-40 м

Устройство гранаты РГО

1 – стакан с манжетой 2 – верхние наружная и внутренняя полусферы 3 - нижние наружная и внутренняя полусферы

Накольно - предохранительный механизм 2 – спусковой рычаг Датчик цели 3 – ударник с жалом 13 – жало 4 – боевая пружина 14 – пружина 5 – кольцо с чекой 15 – гильза 6 – планка 16 – втулка 7 – заглушка 17 – груз 8 – капсюль – воспламенитель

Механизм самоликвидатора Механизм дальнего взведения 18 - замедлитель 9 – пороховые предохранители 19 – капсюль – детонатор 10 – капсюль – воспламенитель Детонационный узел 11 – движок 20 – капсюль – детонатор 12 – пружина

Характеристики осколочной гранаты РГН Вес гранаты - 310 гр Вес разрывного заряда - 114 гр Время горения замедлителя - 3,3-4,3 сек Радиус разлета убойных осколков - 24 м Радиус зоны поражения живой силы - 8 м Средняя дальность броска - 30-45 м

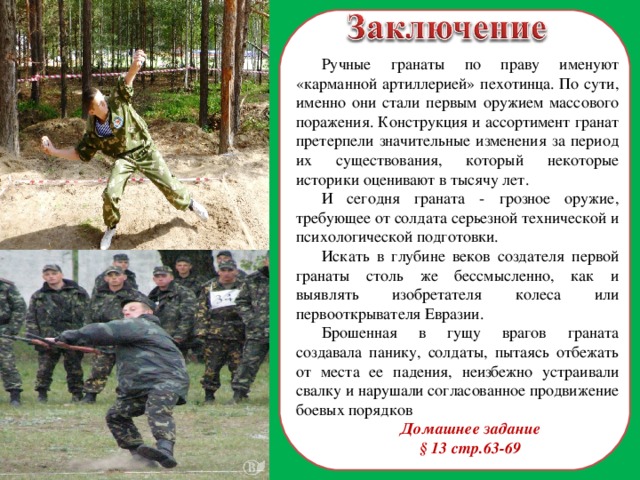

Ручные гранаты по праву именуют «карманной артиллерией» пехотинца. По сути, именно они стали первым оружием массового поражения. Конструкция и ассортимент гранат претерпели значительные изменения за период их существования, который некоторые историки оценивают в тысячу лет.

И сегодня граната - грозное оружие, требующее от солдата серьезной технической и психологической подготовки.

Искать в глубине веков создателя первой гранаты столь же бессмысленно, как и выявлять изобретателя колеса или первооткрывателя Евразии.

Брошенная в гущу врагов граната создавала панику, солдаты, пытаясь отбежать от места ее падения, неизбежно устраивали свалку и нарушали согласованное продвижение боевых порядков

Домашнее задание

§ 13 стр.63-69
