Назначение и устройство токарно-винторезного станка ТВ-6

© Корпорация Майкрософт (Microsoft Corporation), 2007. Все права защищены. Microsoft, Windows, Windows Vista и другие названия продуктов являются или могут являться зарегистрированными товарными знаками и/или товарными знаками в США и/или других странах.

Информация приведена в этом документе только в демонстрационных целях и не отражает точку зрения представителей корпорации Майкрософт на момент составления данной презентации. Поскольку корпорация Майкрософт вынуждена учитывать меняющиеся рыночные условия, она не гарантирует точность информации, указанной после составления этой презентации, а также не берет на себя подобной обязанности. КОРПОРАЦИЯ МАЙКРОСОФТ НЕ ДАЕТ НИКАКИХ ЯВНЫХ, ПОДРАЗУМЕВАЕМЫХ ИЛИ ЗАКРЕПЛЕННЫХ ЗАКОНОДАТЕЛЬСТВОМ ГАРАНТИЙ В ОТНОШЕНИИ СВЕДЕНИЙ ИЗ ЭТОЙ ПРЕЗЕНТАЦИИ.

В школьных мастерских в учебных целях применяют токарно-винторезные станки , которые предназначены для обработки тел вращения (валов, колец, дисков и др.), нарезания резьбы и сверления осевых отверстий. На этом станке можно обрабатывать заготовки из металла и искусственных материалов, например пластмассы.

Наибольший диаметр обрабатываемого металлического прутка — 12 мм, наибольший диаметр изделия, устанавливаемого над станиной, — 200 мм, наибольшая длина обтачивания — 300 мм.

В токарно-винторезном станке, как в любой другой технологической машине (сверлильном станке, токарном станке для точения древесины и др.), есть электродвигатель, передаточный механизм, рабочий орган (шпиндель) и система управления.

В передаточных механизмах станка применяются механические передачи: ремённая (рис. а)у зубчатая (рис. б), реечная (рис. в).

Вы уже знаете, что детали передач, которые передают движение, называются ведущими, детали, которые воспринимают это движение, называются ведомыми. Передаточное отношение определяют по формуле:

i= D 2 /D 1 .

где D 1 и D 2 — диаметры ведущего и ведомого звеньев передачи (см. рис. а).

Для определения передаточного отношения используют ещё одну формулу, которую часто применяют в технике:

i = z2/z1 = n1/n2,

где z1 и z2 — число зубьев ведущего и ведомого зубчатых колёс (см. рис. б); n1 и n2 — частота вращения ведущего и ведомого звеньев передачи

(см. рис. а, б).

На рисунке показан общий вид школьного токарно-винторезного станка ТВ-6.

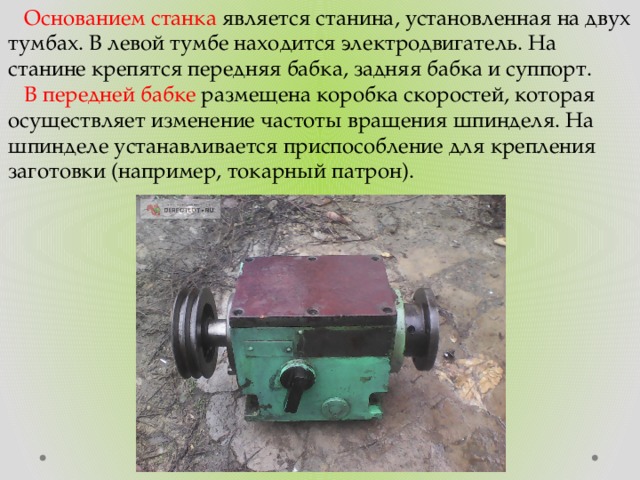

Основанием станка является станина, установленная на двух тумбах. В левой тумбе находится электродвигатель. На станине крепятся передняя бабка, задняя бабка и суппорт.

В передней бабке размещена коробка скоростей, которая осуществляет изменение частоты вращения шпинделя. На шпинделе устанавливается приспособление для крепления заготовки (например, токарный патрон).

Коробка подач — это механизм, позволяющий изменять скорость перемещения суппорта.

Суппорт предназначен для закрепления и перемещения режущего инструмента. Суппорт перемещается как вручную, так и механически по направляющим станины вдоль оси шпинделя (детали). Для закрепления инструмента на суппорте установлен резцедержатель, который может перемещаться вручную перпендикулярно оси шпинделя на поперечных салазках и под некоторым углом к ней на верхних салазках. Это нужно для обработки конических поверхностей. Для отсчёта перемещений предусмотрены круговые шкалы — лимбы.

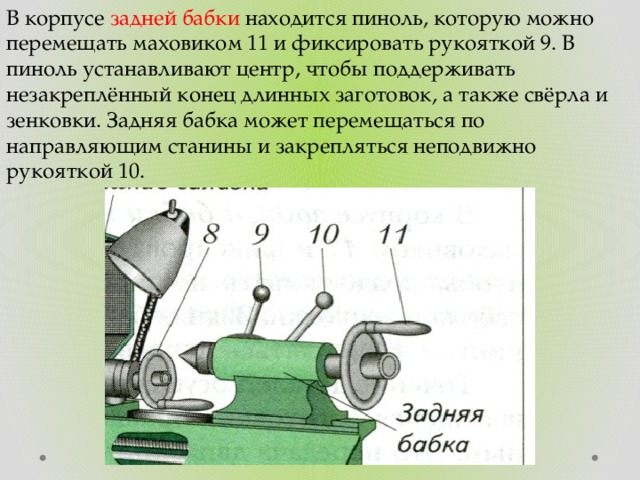

В корпусе задней бабки находится пиноль, которую можно перемещать маховиком 11 и фиксировать рукояткой 9. В пиноль устанавливают центр, чтобы поддерживать незакреплённый конец длинных заготовок, а также свёрла и зенковки. Задняя бабка может перемещаться по направляющим станины и закрепляться неподвижно рукояткой 10.

Точение деталей осуществляется за счёт срезания резцом стружки с вращающейся заготовки. Вращательное движение заготовки называют главным. Это передача движения по цепочке: двигатель — ремённая передача — коробка скоростей — шпиндель с патроном и заготовкой.

Поступательное движение резца , благодаря которому происходит непрерывное снятие слоя металла, называют движением подачи. Движение подачи резца обеспечивается цепочкой: двигатель — ремённая передача — коробка скоростей — коробка подач — фартук суппорта — салазки с резцом.

Токарные работы на предприятиях выполняют токари .

На промышленных предприятиях, где необходимо изготовлять большое количество одинаковых деталей, применяют токарные станки-автоматы, которые без участия человека по заданной программе выполняют подачу и закрепление заготовок, смену и закрепление инструмента, обработку на необходимых режимах и т. п.

При обработке древесины на станке СТД-110М вы применяли специальные стамески. Их удерживают в руках, опирая на подручник. Металлы значительно прочнее древесины, и обрабатывать их таким образом, конечно же, невозможно.

Для токарной обработки металлов и искусственных материалов применяют специальные инструменты — токарные резцы. Их изготовляют из сталей и сплавов, которые значительно твёрже обрабатываемого материала. Рабочая часть этих резцов, как и у многих других режущих инструментов, имеет форму клина.

Токарные резцы различаются по конструкции, но все они имеют державку и режущую часть (рис.). Державка служит для закрепления резца в резцедержателе. Режущая часть непосредственно участвует в процессе резания. Режущая часть имеет переднюю и две задние поверхности, главную и вспомогательную режущие кромки и вершину резца. Главная режущая кромка выполняет основную работу резания.

Токарные резцы подразделяют в зависимости от направления подачи (правые и левые), конструкции головки (прямые и отогнутые), способа изготовления

(цельные, сборные и составные), сечения державки (прямоугольные, круглые и квадратные), вида обработки (проходные, подрезные, отрезные, прорезные, расточные, фасонные, резьбонарезные).

На рисунке схематично показаны некоторые виды резцов.

Проходные резцы (рис. а, б) предназначены в основном для обтачивания наружных цилиндрических и конических поверхностей заготовок, проходной упорный резец (рис. в) — для обработки уступов.

Торцы заготовок обрабатывают подрезными резцами (рис. г), а отрезают заготовки — отрезными (рис. 49, д).

Резьбовыми резцами (рис. е) нарезают наружную и внутреннюю резьбу, а расточными (рис. ж) — растачивают отверстия. Для обработки фасонных поверхностей применяют фасонные резцы (рис. з).

Основной технологической документацией для изготовления изделий из металла на станках, так же как и при слесарной обработке, являются операционные карты . В операционных картах подробно описывается одна из технологических операций (например, токарная или фрезерная).

Технологическая операция складывается из установов и переходов. Установ — это часть технологической операции, выполняемая при неизменном закреплении обрабатываемой заготовки. Переход — это законченная часть технологической операции, которая характеризуется постоянством применяемого инструмента и параметров режима резания.

Переход может складываться из одного или нескольких рабочих ходов (проходов). Рабочий ход (проход) — это законченная часть технологического перехода. Его выполняют при однократном перемещении инструмента относительно заготовки для снятия слоя материала. Например, если требуется за один переход обточить слой металла, равный 4 мм, то вначале выполняют черновой рабочий ход (проход), при котором снимают 75 % слоя (т. е. 3 мм), затем — чистовой рабочий ход, чтобы снять оставшиеся 25 % толщины (т. е. 1 мм).

Для овладения практическими навыками работы на станках в школьных мастерских используются уже известные вам технологические карты (аналогичные применяемым при обработке древесины). В них приведено содержание действий и указана последовательность их выполнения.

На чертежах деталей , изготовляемых на станках, проставляют номинальные размеры и их допускаемые отклонения (заданные конструкторами исходя из условий работы деталей). Например, ø З0 +0,1 -0,3 обозначает, что диаметр готовой детали должен находиться в пределах от 29,7 до 30,1 мм, которые называют наименьшим и наибольшим предельными размерами. Если при изготовлении размер детали будет меньше нижнего предела и больше верхнего, то она считается негодной (бракованной). Допуск на обработку равен:

30,1 - 29,7 = 0,4 мм.

В таблице приведена операционная карта токарной обработки заготовки винта резцедержателя.
