Обзорная лекция

по электротехнике

«Трансформаторы»

Преподаватель:

Бурковская Н.Д.

2018 г.

Содержание

Введение

1. История

2. Назначение трансформатора.

3. Принцип работы трансформатора.

4. Виды трансформаторов

4.1 Силовой трансформатор

4.2 Автотрансформатор

4.3 Трансформатор тока

4.4 Трансформатор напряжения

4.5 Импульсный трансформатор

4.6 Разделительный трансформатор

4.7 Пик-трансформатор

5.Базовые принципы действия трансформатора

4.1 Режим холостого хода

4.2 Режим с нагрузкой

4.3 Идеальный трансформатор

6. Расчет трансформаторов

7. Применение трансформаторов

5.1 Применение в электросетях

5.2 Применение в источниках питания

5.3 Другие применения трансформатора

Заключение

Литература

Введение.

  Трансформатор – статический электромагнитный аппарат для преобразования переменного тока одного напряжения в переменный ток другого напряжения, той же частоты. Трансформаторы применяют в электрических цепях при передаче и распределении электрической энергии, а также в сварочных, нагревательных, выпрямительных электроустановках и многом другом.

 Трансформаторы различают по числу фаз, числу обмоток, способу охлаждения. В основном используются силовые трансформаторы, предназначенные для повышения или понижения напряжения в электрических цепях.

1 . История.

Одним из важнейших преимуществ переменного тока перед постоянным является легкость и простота, с которой можно преобразовать переменный ток одного напряжения в переменный ток другого напряжения. Достигается это посредством простого и остроумного устройства – трансформатора, созданного в 1876 г. замечательным русским ученым Павлом Николаевичем Яблочковым.

П.Н. Яблочков предложил способ “дробления света” для своих свечей при помощи трансформатора. В дальнейшем конструкцию трансформаторов разрабатывал другой русский изобретатель И.Ф. Усагин, который предложил применять трансформаторы для питания не только свечей Яблочкова, но и других приемников.

В дальнейшем несколько конструкций однофазных трансформаторов с замкнутым магнитопроводом были созданы венгерскими электротехниками О. Блати, М. Дери и К. Циперновским. Для развития трансформаторостроения и вообще электромашиностроения большое значение имели работы профессора А.Г. Столетов по исследованию магнитных свойств стали и расчету магнитных цепей.

Важная роль в развитии электротехники принадлежит М.О. Доливо-Добровольскому. Он разработал основы теории многофазных и, в частности, трехфазных переменных токов и создал первые трехфазные электрические машины и трансформаторы. Трехфазный трансформатор современной формы с параллельными стержнями, расположенными в одной плоскости, был сконструирован им в 1891 г. С тех пор происходило дальнейшее конструктивное усовершенствования трансформаторов, уменьшалась их масса и габариты, повышалась экономичность. Основные положения теории трансформаторов были разработаны в трудах Е. Арнольда и М. Видмара.

В развитии теории трансформаторов и совершенствовании их конструкции большое значение имели работы советских ученых В.В. Корицкого, Л.М. Пиотровского, Г.Н. Петрова, А.В. Сапожникова, А.В. Трамбицкого и др.

2. Назначение трансформатора.

Разные виды трансформаторов используются практически во всех схемах питания электрических приборов  и при передаче электроэнергии на большие расстояния.

Электростанции вырабатывают ток относительно небольшого напряжения – 220, 380, 660В. Трансформаторы, повышая напряжение до значений порядка тысяч киловольт, позволяют существенно снизить потери при передаче электроэнергии на расстояния, а заодно и уменьшить площадь сечения проводов ЛЭП.

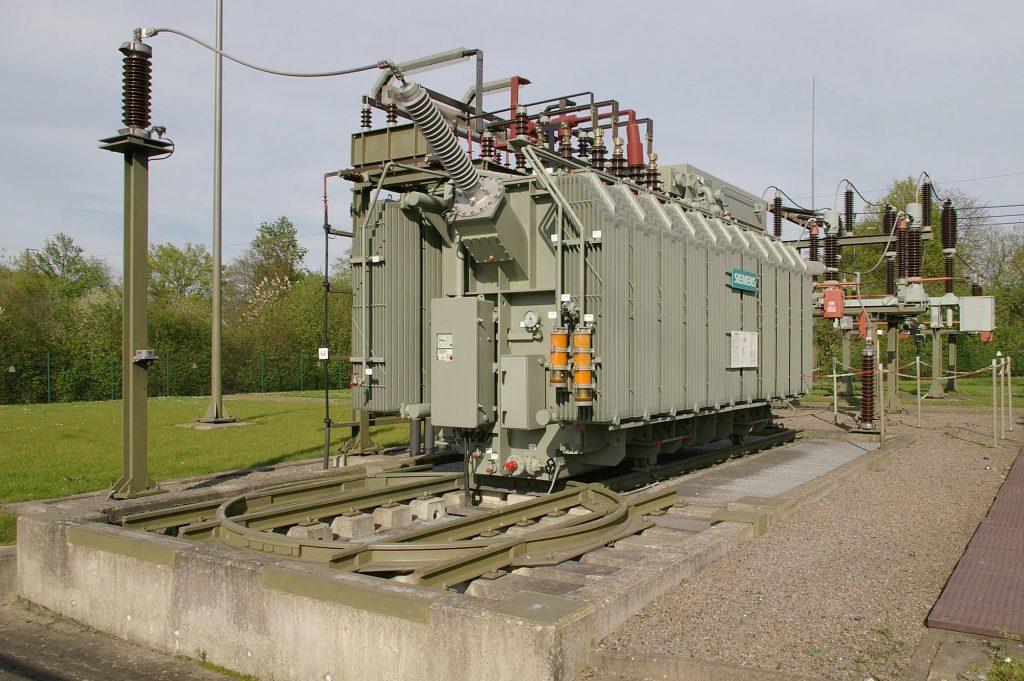

Гигантский трансформатор

Непосредственно перед тем как попасть к потребителю (например, в обычную домашнюю розетку), ток проходит через понижающий трансформатор, и мы получаем привычные нам 220 Вольт.

3. Принцип работы трансформатора.

Трансформатор тока – это устройство, основой которого является сердечник, шихтованный из особой трансформаторной стали. На сердечник (магнитопровод) наматываются витки одной, двух или даже нескольких вторичных обмоток, электрически изолированных друг от друга, а также и от сердечника.

Что касается первичной обмотки, то она может представлять собой катушку, также намотанную на сердечник измерительного трансформатора. Однако чаще всего первичная обмотка представляет собой алюминиевую или медную шину (пластину). Не менее часто в трансформаторе тока вообще отсутствует первичная обмотка как таковая. В этом случае функцию первичной обмотки выполняет силовой проводник, проходящий через кольцо трансформатора тока. Это может быть отдельная жила электрического кабеля.

Вся конструкция трансформатора тока помещается в корпус для защиты от механических повреждений.

Трансформаторы бывают однофазные и многофазные, с одной, двумя или большим количеством обмоток. Рассмотрим схему и принцип работы трансформатора на примере простейшего однофазного трансформатора.

Работа любого трансформатора основана на явлении электромагнитной индукции, открытое Фарадеем. Из чего состоит трансформатор? Во простейшем случае из одного металлического сердечника и двух обмоток. Обмотки электрически не связаны одна с другой и представляют собой изолированные провода. Одна обмотка (ее называют первичной) подключается к источнику переменного тока. Вторая обмотка, называемая вторичной, подключается к конечному потребителю тока.

Принцип устройства трансформатора

Когда трансформатор подключен к источнику переменного тока, в витках его первичной обмотки течет переменный ток величиной I1. При этом образуется магнитный поток Ф, который пронизывает обе обмотки и индуцирует в них ЭДС.

Бывает, что вторичная обмотка не находится под нагрузкой. Такой режимы работы трансформатора называется режимом холостого хода. Соответственно, если вторичная обмотка подключена к какому-либо потребителю, по ней течет ток I2, возникающий под действием ЭДС.

Величина ЭДС, возникающей в обмотках, напрямую зависит от числа витков каждой обмотки. Отношение ЭДС, индуцированных в первичной и вторичной обмотках, называется коэффициентом трансформации и равно отношению количества витков соответствующих обмоток.

Путем подбора числа витков на обмотках можно увеличивать или уменьшать напряжение на потребителе тока с вторичной обмотки.

4. Виды трансформаторов

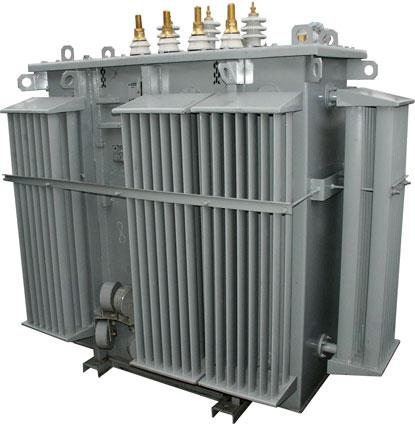

4.1 Силовой трансформатор

Силовой трансформатор — трансформатор, предназначенный для преобразования электрической энергии в электрических сетях и в установках, предназначенных для приёма и использования электрической энергии.

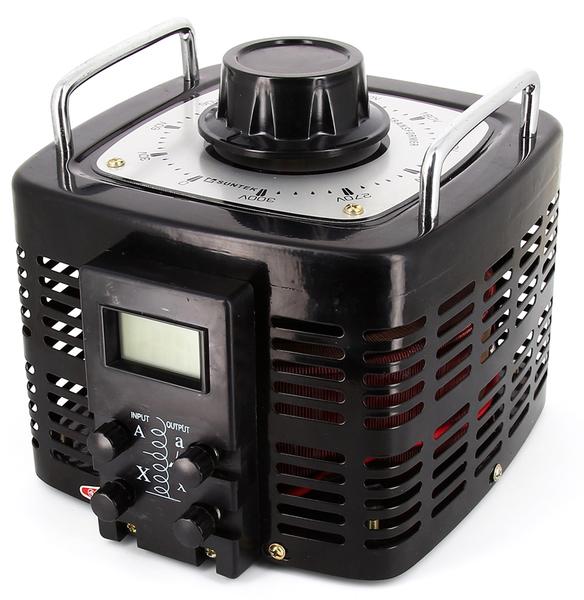

4.2 Автотрансформатор

Автотрансформа́тор — вариант трансформатора, в котором первичная и вторичная обмотки соединены напрямую, и имеют за счёт этого не только электромагнитную связь, но и электрическую. Обмотка автотрансформатора имеет несколько выводов (как минимум 3), подключаясь к которым, можно получать разные напряжения. Преимуществом автотрансформатора является более высокий КПД, поскольку лишь часть мощности подвергается преобразованию — это особенно существенно, когда входное и выходное напряжения отличаются незначительно. Недостатком является отсутствие электрической изоляции (гальванической развязки) между первичной и вторичной цепью.

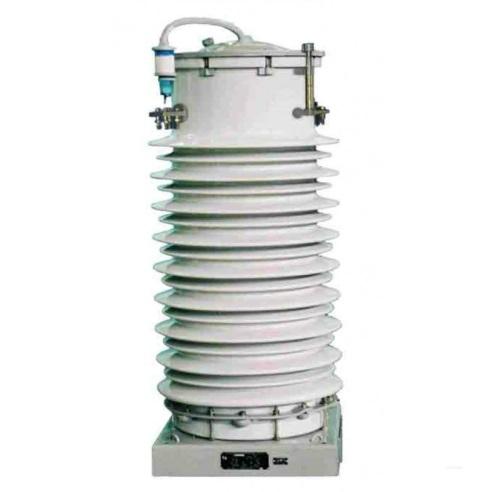

4.3 Трансформатор тока

Трансформа́тор то́ка — трансформатор, питающийся от источника тока. Типичное применение - для снижения первичного тока до величины, используемой в цепях измерения, защиты, управления и сигнализации.

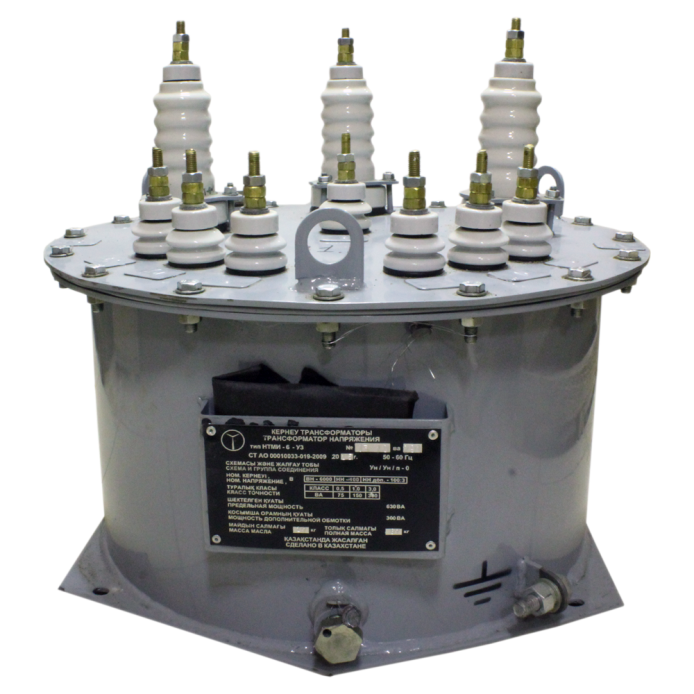

4.4 Трансформатор напряжения

Трансформатор напряжения — трансформатор, питающийся от источника напряжения. Типичное применение - преобразование высокого напряжения в низкое в цепях, в измерительных цепях и цепях РЗиА.

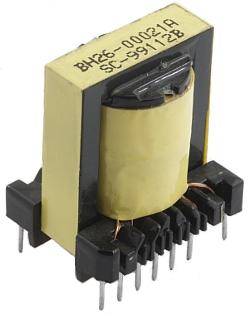

4.5 Импульсный трансформатор

Импульсный трансформатор — трансформатор, предназначенный для преобразования импульсных сигналов с длительностью импульса до десятков микросекунд с минимальным искажением формы импульса. Основное применение заключается в передаче прямоугольного электрического импульса (максимально крутой фронт и срез, относительно постоянная амплитуда).

4.6 Разделительный трансформатор

Разделительный трансформатор — трансформатор, первичная обмотка которого электрически не связана со вторичными обмотками. Силовые разделительные трансформаторы предназначены для повышения безопасности электросетей, при случайных одновременных прикасаний к земле и токоведущим частям или нетоковедущим частям, которые могут оказаться под напряжением в случае повреждения изоляции. Сигнальные разделительные трансформаторы обеспечивают гальваническую развязку электрических цепей.

4.7 Пик-трансформатор

Пик-трансформатор — трансформатор, преобразующий напряжение синусоидальной формы в импульсное напряжение с изменяющейся через каждые полпериода полярностью.

5.Базовые принципы действия трансформатора

5.1 Режим холостого хода

Когда вторичные обмотки ни к чему не подключены (режим холостого хода), ЭДС индукции в первичной обмотке практически полностью компенсирует напряжение источника питания, поэтому ток через первичную обмотку невелик, и определяется в основном её индуктивным сопротивлением. Возможен вариант исполнения трансформатора с приблизительно равными токами холостого хода и под нагрузкой. Трансформаторы, не имеющие режима холостого хода, получаются меньше и легче.

5.2 Режим с нагрузкой

При подключении нагрузки к вторичной обмотке во вторичной цепи возникает ток, создающий магнитный поток в магнитопроводе, направленный противоположно магнитному потоку, создаваемому первичной обмоткой. В результате в первичной цепи нарушается равенство ЭДС индукции и ЭДС источника питания, что приводит к увеличению тока в первичной обмотке до тех пор, пока магнитный поток не достигнет практически прежнего значения.

Схематично, процесс преобразования можно изобразить следующим образом:

5.3 Идеальный трансформатор.

Идеальный трансформатор — трансформатор, у которого отсутствуют потери энергии на нагрев обмоток и потоки рассеяния обмоток.В идеальном трансформаторе все силовые линии проходят через все витки обеих обмоток, и поскольку изменяющееся магнитное поле порождает одну и ту же ЭДС в каждом витке, суммарная ЭДС, индуцируемая в обмотке, пропорциональна полному числу её витков. Такой трансформатор всю поступающую энергию из первичной цепи трансформирует в магнитное поле и, затем, в энергию вторичной цепи.

6. Расчет силового трансформатора.

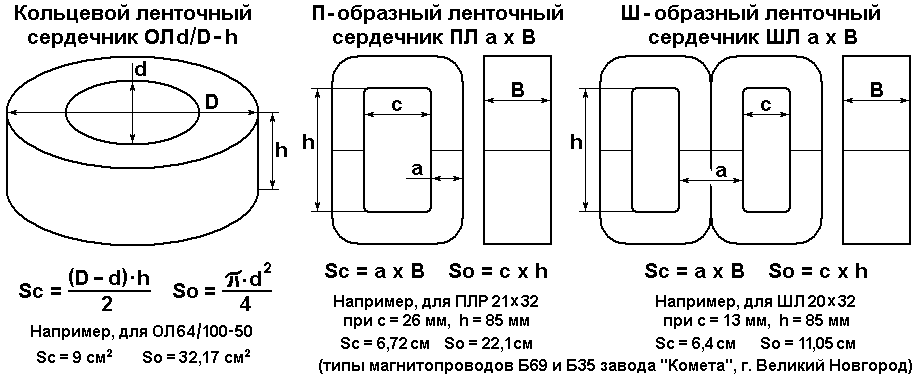

В настоящее время наиболее распространены магнитопроводы следующих конфигураций:

Дальнейший расчет трансформатора будем вести по строгим классическим формулам из учебника электротехники:
1. При соблюдении достигнутых договоренностей КПД трансформатора (при наиболее часто встречающихся мощностях 80 - 200 Вт) будет не ниже 95 процентов, а то и выше. Поэтому, в формулах будем использовать значение КПД = 0,95.
2. Коэффициент заполнения окна сердечника медью для тороидальных трансформаторов составляет 0,35. Для обычных каркасных броневых или стержневых - 0,45. При широких каркасах и большой длине намотки одного слоя (h), значение Km может доходить и до значения 0,5 ... 0,55, как, например, у магнитопроводов типа Б69 и Б35, параметры которых приведены на рисунке. При бескаркасной промышленной намотке Km может иметь значения и до 0,6 ... 0,65. Для справки: теоретический предел значения Km для слоевого размещения круглого провода без изоляции в квадратном окне - 0,87.
Приведенные практические значения Km достижимы лишь при ровной укладке провода строго виток к витку, тонкой межслойной и межобмоточной изоляции и заделке выводов за пределами окна сердечника (на боковых вылетах обмотки). При изготовлении каркасных обмоток в любительских условиях, в условиях лабораторного или опытного производства, лучше принимать значение Km = 0,45 ... 0,5.
Разумеется, все это касается обычных силовых трансформаторов для ламповой или транзисторной аппаратуры, с выходными и питающими напряжениями до 1000 вольт, где не предъявляются повышенные изоляционные требования к обмоткам и к заделке их выводов.

3. Габаритная мощность трансформатора, в ваттах, на конкретно выбранном сердечнике определяется по формуле:

Где:
η = 0,95 - КПД трансформатора;
Sc и So - площади поперечного сечения сердечника и окна, соответственно [кв. см];
f - нижняя рабочая частота трансформатора [Гц];
B = 1,2 - магнитная индукция [T];
j - плотность тока в проводе обмоток [A/кв.мм];
Km - коэффициент заполнения окна сердечника медью;
Kc = 0,96 - коэффициент заполнения сечения сердечника сталью;

4. Задавшись напряжениями обмоток, количество необходимых витков можно рассчитать по такой формуле:

Где:
U₁, U₂, U₃, ... - напряжения обмоток в вольтах, а n₁, n₂, n₃, ... - число витков обмоток.

7. Применение трансформаторов

7.1 Применение в электросетях

Поскольку потери на нагревание провода пропорциональны квадрату тока, проходящего через провод, при передаче электроэнергии на большое расстояние выгодно использовать очень большие напряжения и небольшие токи. Из соображений безопасности и для уменьшения массы изоляции в быту желательно использовать не столь большие напряжения. Поэтому для наиболее выгодной транспортировки электроэнергии в электросети многократно применяют трансформаторы: сначала для повышения напряжения генераторов на электростанциях перед транспортировкой электроэнергии, а затем для понижения напряжения линии электропередач до приемлемого для потребителей уровня.

7.2 Применение в источниках питания

Для питания разных узлов электроприборов требуются самые разнообразные напряжения. Все эти напряжения обычно получаются с помощью строчного трансформатора. В блоке питания персонального компьютера обычно также применяется трансформатор, на который подаётся переменный ток от специального управляемого электронного генератора. С помощью обратных связей выходное напряжение поддерживается на необходимом уровне. Блоки питания в устройствах, которые используют несколько существенно различных напряжений, зачастую содержат трансформаторы со многими вторичными обмотками.

7.3 Другие применения трансформатора

Разделительные трансформаторы (трансформаторная гальваническая развязка). Нейтральный провод электросети может иметь контакт с «землёй», поэтому при одновременном касании человеком фазового провода (а также корпуса прибора с плохой изоляцией) и заземлённого предмета тело человека замыкает электрическую цепь, что создаёт угрозу поражения электрическим током. Если же прибор включён в сеть через трансформатор, касание прибора одной рукой вполне безопасно, поскольку вторичная цепь трансформатора никакого контакта с землёй не имеет.

Импульсные трансформаторы (ИТ). Основное применение заключается в передаче прямоугольного электрического импульса (максимально крутой фронт и срез, относительно постоянная амплитуда.

Измерительные трансформаторы. Применяют для измерения очень больших или очень маленьких переменных напряжений и токов в цепях РЗиА.

Измерительно-силовые трансформаторы. Имеют широкое применение в схемах генераторов переменного тока малой и средней мощности (до мегаватта), например, в дизель-генераторах. Таким образом, достигается стабилизация выходного напряжения генератора — чем больше нагрузка, тем сильнее ток подмагничивания, и наоборот.

Согласующие трансформаторы. Из законов преобразования напряжения и тока для первичной и вторичной обмотки (I1=I2w2/w1,U1=U2w1/w2) видно, что со стороны цепи первичной обмотки всякое сопротивление во вторичной обмотке выглядит в (w1/w2)² раз больше. Поэтому согласующие трансформаторы применяются для подключения низкоомной нагрузки к каскадам электронных устройств, имеющим высокое входное или выходное сопротивление.

Фазоинвертирующие трансформаторы. Трансформатор передаёт только переменную компоненту сигнала, поэтому даже если все постоянные напряжения в цепи имеют один знак относительно общего провода, сигнал на выходе вторичной обмотки трансформатора будет содержать как положительную, так и отрицательную полуволны, причём, если центр вторичной обмотки трансформатора подключить к общему проводу, то напряжение на двух крайних выводах этой обмотки будет иметь противоположную фазу.

Заключение.

Трансформаторы широко используются в промышленности и быту для различных целей: Для передачи и распределения электрической энергии.

Обычно на электростанциях генераторы переменного тока вырабатывают электрическую энергию при напряжении 6-24 кВ, а передавать электроэнергию на дальние расстояния выгодно при значительно больших напряжениях (110, 220, 330, 400, 500, и 750 кВ). Поэтому на каждой электростанции устанавливают трансформаторы, осуществляющие повышение напряжения.

Распределение электрической энергии между промышленными предприятиями, населёнными пунктами, в городах и сельских местностях, а также внутри промышленных предприятий производится по воздушным и кабельным линиям, при напряжении 220, 110, 35, 20, 10 и 6 кВ. Следовательно, во всех распределительных узлах должны быть установлены трансформаторы, понижающие напряжение до величины 220, 380 и 660 В.

Литература

1.Основы теории цепей, Г. И. Атабеков, Лань, С-Пб.,-М.,-Краснодар, 2006.

2.Электрические машины, Л. М. Пиотровский, Л., «Энергия», 1972.

3.Силовые трансформаторы. Справочная книга/Под ред. С. Д. Лизунова, А. К. Лоханина. М.:Энергоиздат 2004

4.Электрические машины: Трансформаторы: Учебное пособие для электромех. спец. вузов/Б. Н. Сергеенков, В. М. Киселёв, Н. А. Акимова; Под ред. И. П. Копылова. — М.: Высш. шк., 1989

5.Электрические машины, А. И. Вольдек, Л., «Энергия», 1974.

6.Электромагнитные расчеты трансформаторов и реакторов. — М.: Энергия, 1981

7.Конструирование трансформаторов. А. В. Сапожников. М.: Госэнергоиздат. 1959.

8.Расчёт трансформаторов. Учебное пособие для вузов. П. М. Тихомиров. М.: Энергия, 1976
