Форма детали и её элементы.


Д етали машин является сложным творческим процессом, сопровождающимся решением ряда задач; в частности, обеспечение прочности и износоустойчивости детали, технологичности, наименьшей массы и т.п.

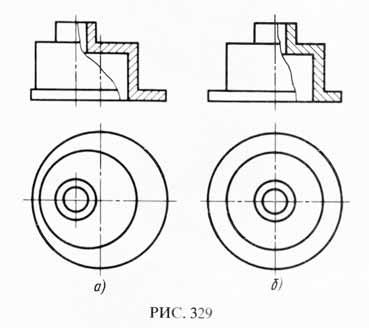

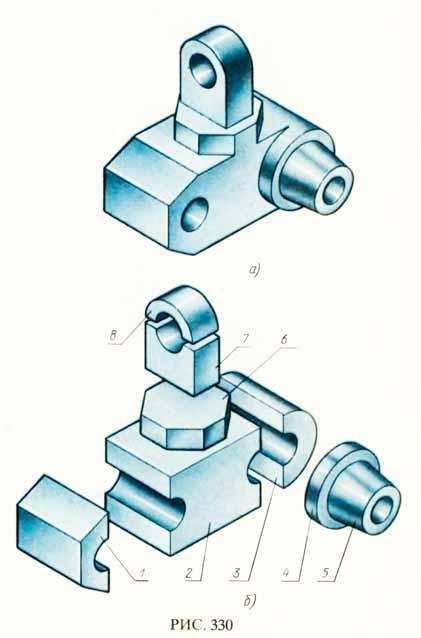

Решение этих задач во многом зависит от придания детали рациональных геометрических форм. Какую бы сложную форму ни имела деталь, выполняется ее как совокупность простейших геометрических тел, так и их частей. Форма детали определяет технологический процесс ее изготовления; например, если сконструировать деталь несимметричной формы (рис. 329, а), то изготовить ее на металлорежущем станке сложнее, чем симметричную (рис. 329, б). Пример анализа формы детали дан на рис. 330. Деталь состоит из следующих элементов:

1) часть шестигранной призмы с отверстием;

2) параллелепипед с отверстиями;

3) часть полого цилиндра;

4) цилиндр полый;

5) конус с цилиндрическим отверстием;

6) восьмиугольная призма;

7) параллелепипед с отверстием;

8) часть цилиндра.

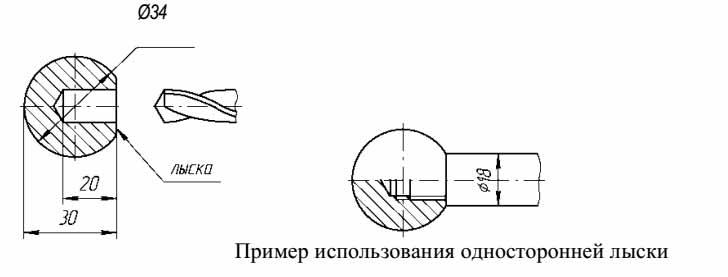

Лыска- это плоский срез с поверхности детали цилиндрической, конической или сферической формы, расположенный параллельно оси. Односторонние лыски применяют для предохранения режущего инструмента от поломки при соприкосновении с криволинейной поверхностью детали, а также для ее плотного соединения с плоскостью другой детали.

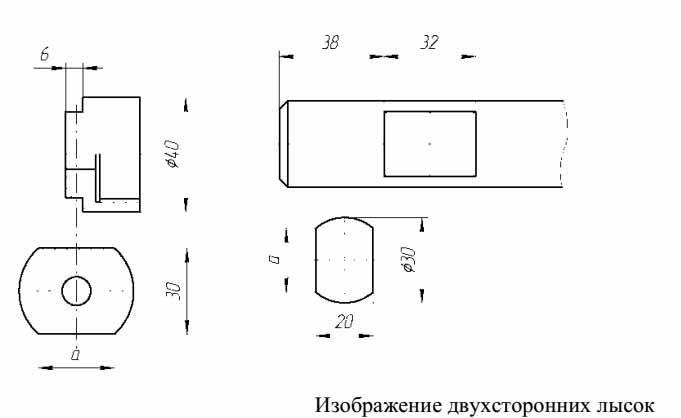

Двухсторонние лыски располагаются равноудалено от оси и параллельно друг другу. Они предназначены для захвата и удержания детали от вращения или наоборот для поворота детали, например, с помощью ключа. Лыски могут находиться на краю или в любой другой части детали. Если четыре равноотстоящие от оси лыски расположены перпендикулярно друг к другу, то в сечении они образуют квадрат. Так как размеры диаметра вала и сторон выполненного на нем квадрата задают целыми числами, то возможны два варианта изображения.

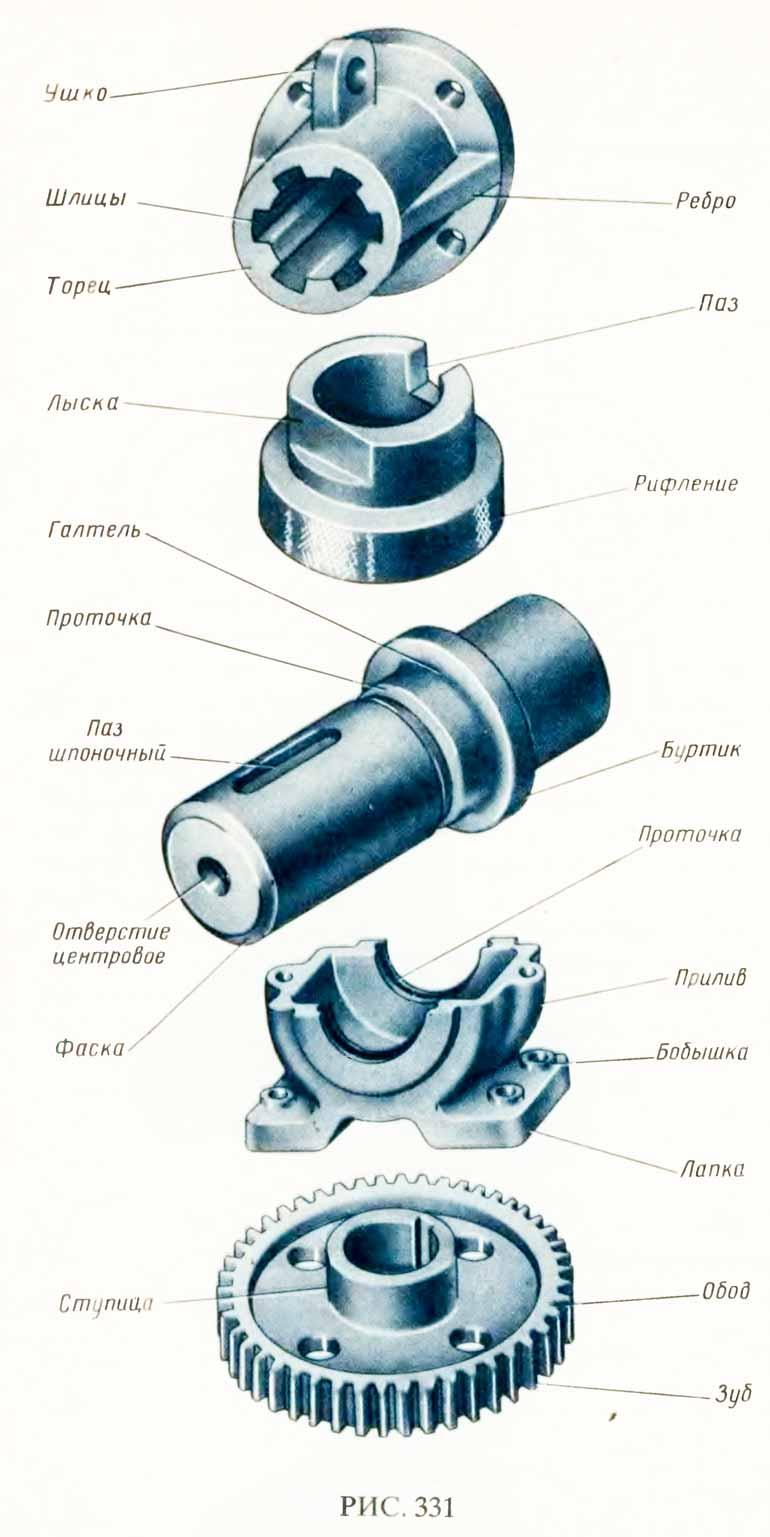

Рис. 331 дает представление о наиболее часто встречающихся элементах деталей и их наименованиях.

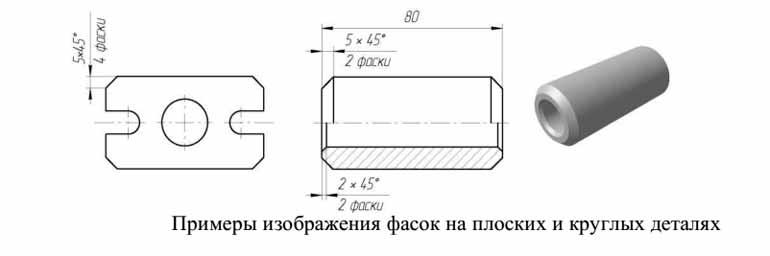

Фаской называется срезанная под углом кромка детали. Срез материала осуществляется плоскостью или конической поверхностью. Фаски облегчают соединение деталей центрируя их во время сборки.

















Уклон. На ряде изделий, чаще всего изготавливаемых литьем или прокатом, некоторые плоские поверхности располагаются под небольшом углом друг к другу. В этом случае значение угла наклона задается не так, как у фасок, а величиной уклона. Уклоном называется тангенс угла наклона между двумя плоскостями, выраженный в виде простой правильной дроби или в процентах. Для построения на чертеже уклона, например 1:10 достаточно построить прямоугольный треугольник с катетами 1 и 10 выбранных единиц длины. Тогда, по определению тангенса, гипотенуза будет составлять с прилежащим к углу катетом искомый уклон.

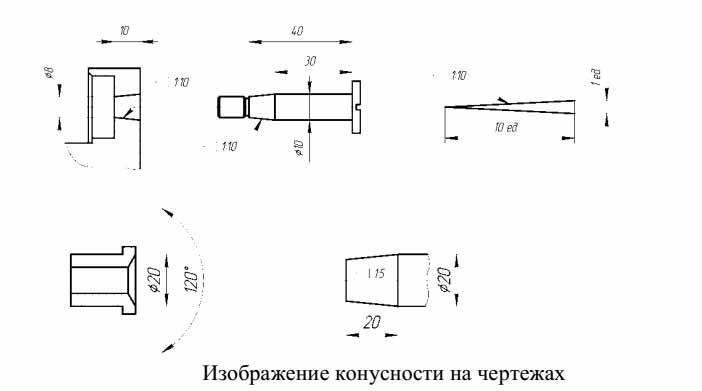

Конусность. Конусностью называется отношение диаметра окружности основания прямого конуса к его высоте или отношение разности диаметров двух поперечных сечений конуса к расстоянию между ними. Конусность является типовым элементом. На чертежах конусность показывается знаком ◄, острый угол которого должен быть направлен в сторону вершины конуса. Рядом со знаком указывают отношение, например, 1:3, 1:4, 1:5,... 1:500 в соответствии с ГОСТ 8593-81. Обозначение конусности может находиться либо внутри изображения конической поверхности, либо на полке линии-выноски, которая проводится параллельно изображению оси конуса. Для построение конусности на чертеже, например 1:10, достаточно построить изображение конуса с основанием равным 1 и высотой 10 выбранных единиц длины. Тогда образующие конуса будут иметь наклон к оси, соответствующий заданной конусности.






















Скругления, галтели. Скругление - это плавный переход от одной поверхности детали к другой по указанному радиусу. При этом образуется переходная поверхность являющаяся частью цилиндра или тора касательного к сопрягаемым поверхностям. Поэтому центр радиуса скругления в конструктивных элементах, как правило, не указывают. Скругления предназначены для удаления острых кромок, облегчения сборки, придания эстетического вида. Галтелью называется скругление угла перехода с одного диаметра на другой на деталях цилиндрической или конической формы. Галтели предупреждают возникновение трещин в местах сопряжений, вследствие концентрации напряжений. Размер радиуса галтелей может быть указан, в зависимости от необходимости, над размерной стрелкой или на полке-выноске, как показано на рисунке. Близко расположенные размеры одинаковых радиусов допускается проставлять на одной полке, как это показано там же на выносных элементах.













Если радиусы скруглений на всем чертеже одинаковы или какой либо радиус является преобладающим, то вместо нанесения размеров этих радиусов на изображении рекомендуется в технических требованиях делать запись по типу: «Радиусы скруглений 3 мм» или «Не указанные радиусы 5 мм».

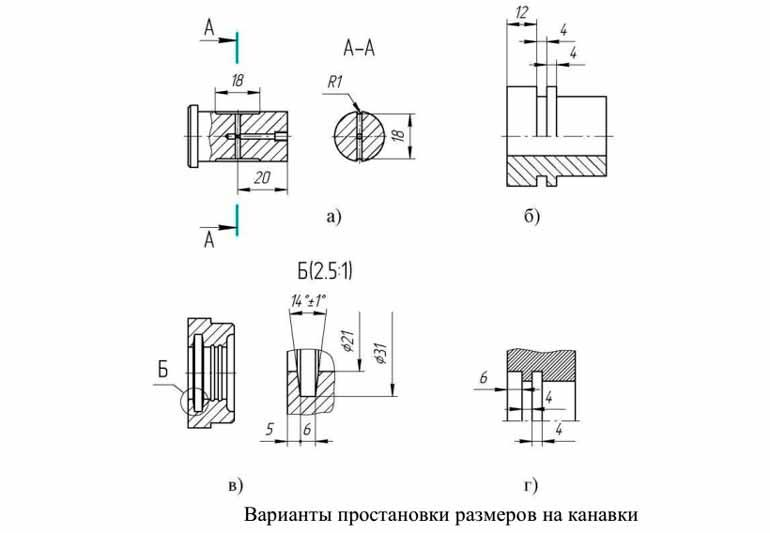

Канавки, проточки. Канавка - это протяженное углубление на поверхности детали различной траектории и, как правило, простого поперечного сечения. Канавки предназначены для разделения поверхностей с разной характеристикой обработки, для выхода режущего инструмента при изготовлении детали или для обеспечения определенных условий при сборке и эксплуатации. Канавки используют для подвода, распределения и удержания смазки. Некоторые канавки предназначены для фиксации уплотнений различной формы. Траектория канавки может быть самой разной: по прямой, по кольцу, по винтовой линии и др. Кольцевая канавка выполненная на внешней цилиндрической или конической поверхности называется проточкой.

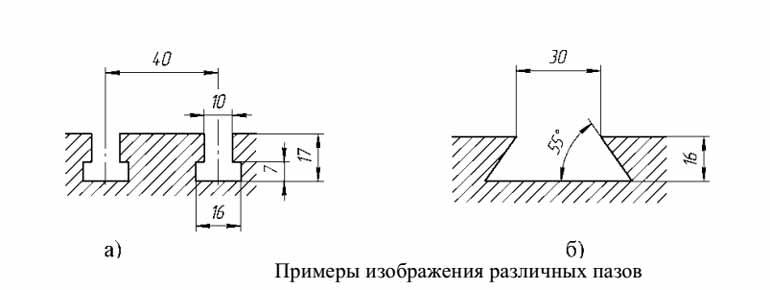

Пазы, прорези, шлицы. Пазом называется канавка с прямолинейной траекторией. Формы поперечного сечения пазов могут быть довольно сложными. Пазы служат для подвижного соединения деталей друг с другом. На рисунке "а" показан Т-образный паз, а на рисунке «б» - паз под названием «ласточкин хвост».

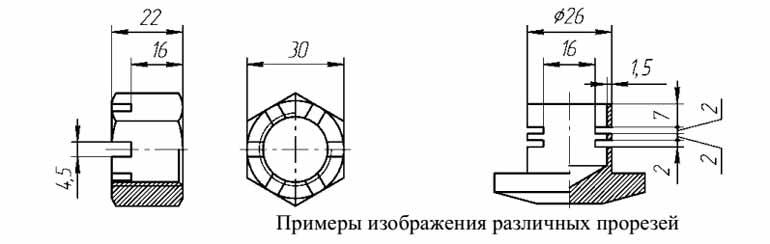

П рорезью называется узкая канавка прорезающая насквозь стенку детали. На рисунке показаны примеры изображения некоторых деталей с прорезями.

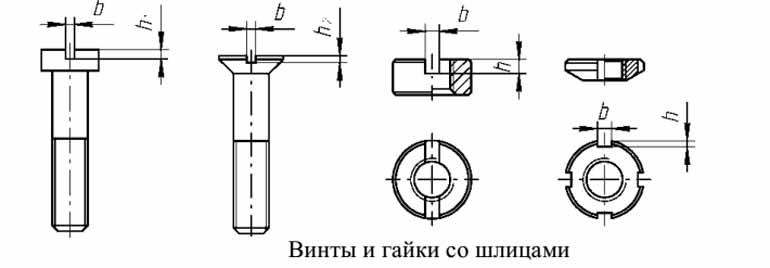

Ш лицем называется прорезь на головке винта, в которую вставляется конец отвертки при ввертывании и вывертывании винта. Шлицы выполняют также на шлицевых гайках, вращение которых производят соответствующими ключами. На рисунке показаны изображения крепежных деталей со шлицами. На шлицах указывают их ширину b и глубину h.

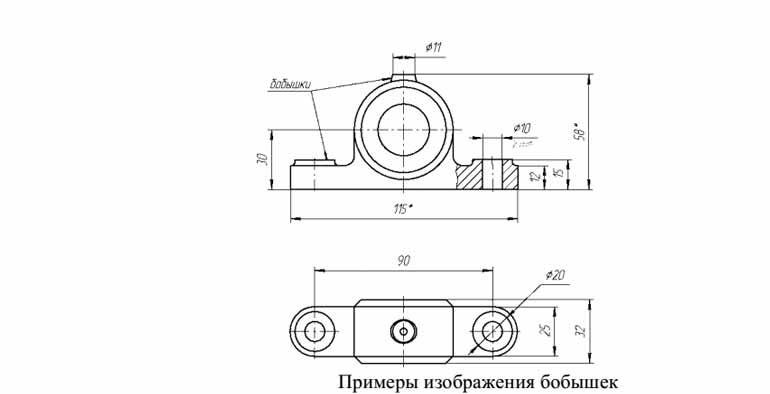

Бобышки. Бобышкой называется выступ на поверхности литой детали, предназначенный для создания опорной плоскости под крепежные детали. Опорную плоскость бобышки можно обрабатывать не затрагивая всю остальную поверхность детали. На рисунке показаны различные варианты бобышек.

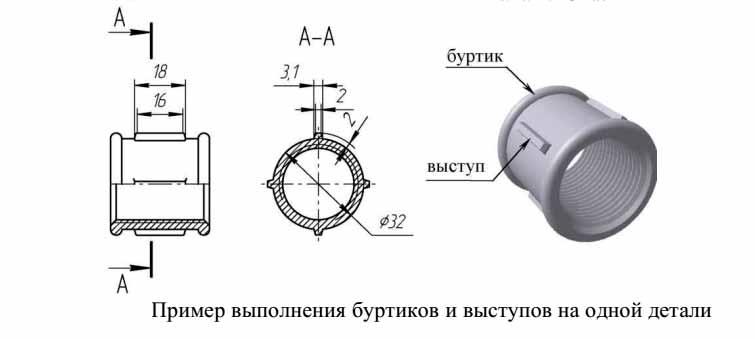

Б уртики, шипы. Буртиком называется узкий выступ идущий по краю детали. Буртики предназначены для упора или ограничения перемещения одной детали относительно другой. Для цилиндрических деталей высота буртика определяется разностью диаметров и размер их высоты самостоятельно не дается, т.к. линейные размеры до криволинейных поверхностей могут быть только справочными. Буртики, показанные на рисунке, предназначены для предотвращения разрушения краев детали. На этом же рисунке представлены также выступы на литой детали (муфте), заменяющие гранную поверхность для захвата ключа.

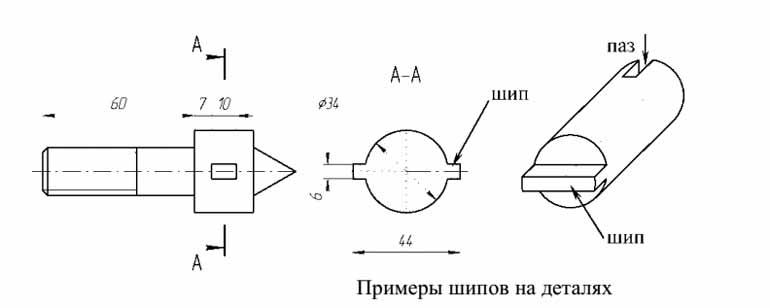

Ш ипом называется небольшой выступ на поверхности детали. Обычно шипы входят в пазы другой детали позиционируя их и образуют подвижное или неподвижное соединение. На рисунке показаны такие детали.
