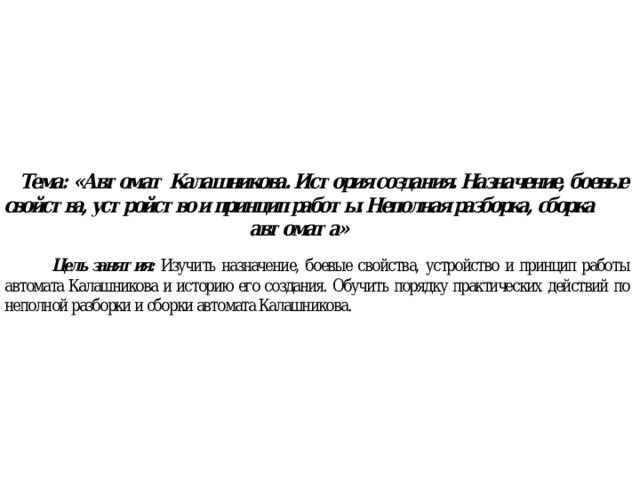

Открытое занятие на тему: "Автомат Калашникова"

Михаил Тимофеевич Калашников

Дата рождения: 10 ноября 1919 года, семнадцатый ребенок в семье.

Место рождения: село Курья Алтайского края.

Семья: мать - Александра Фроловна Калашникова, отец - Тимофей Александрович Калашников.

Историческая справка: в 1930 году семья, сослана в Томскую область, посёлок Нижняя Моховая.

АК-47 на флагах и гербах различных стран

Флаг страны Мозамбик Герб страны Мозамбик Герб страны Зимбабве

Автоматы и пулемёты М.Т.Калашникова находятся на вооружении армий более чем пятидесяти стран мира. В Мозамбике в честь советского автомата родившимся мальчикам стали давать имя «Калаш».

Встреча Калашникова с Юджином Стоунером

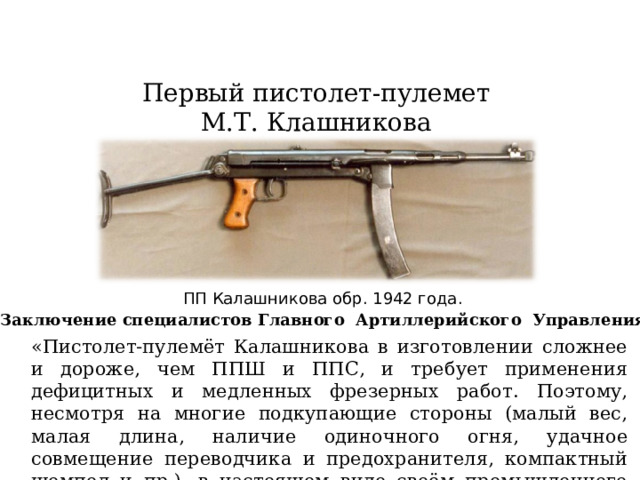

Первый пистолет-пулемет

М.Т. Клашникова

ПП Калашникова обр. 1942 года.

Заключение специалистов Главного Артиллерийского Управления РККА

«Пистолет-пулемёт Калашникова в изготовлении сложнее и дороже, чем ППШ и ППС, и требует применения дефицитных и медленных фрезерных работ. Поэтому, несмотря на многие подкупающие стороны (малый вес, малая длина, наличие одиночного огня, удачное совмещение переводчика и предохранителя, компактный шомпол и пр.), в настоящем виде своём промышленного интереса не представляет…»

Ак-47

С 1942 года Калашников работает на Центральном научно-исследовательском полигоне стрелкового вооружения (НИПСМВО) Главного Артиллерийского управления РККА.

В 1944 году он создал опытный образец самозарядного карабина, который частично послужил прототипом для создания автомата.

С 1945 года Михаил начал разработку автоматического оружия под промежуточный патрон 7,62×39 образца 1943 года.

В 1947 году автомат Калашникова победил в конкурсе и был принят на вооружение.

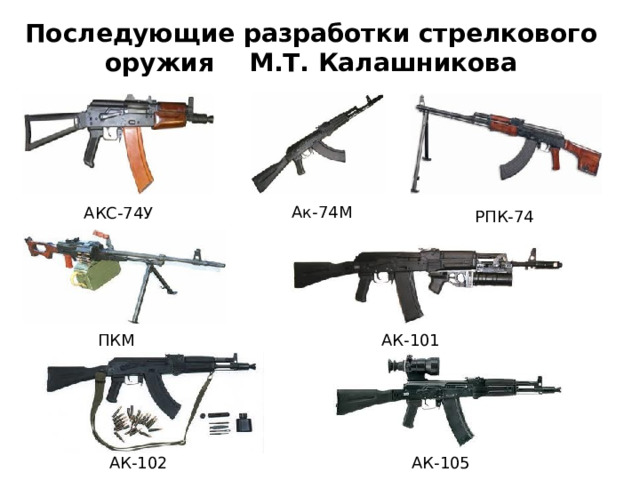

Последующие разработки стрелкового оружия М.Т. Калашникова

Ак-74М

АКС-74У

РПК-74

ПКМ

АК-101

АК-105

АК-102

На родине М.Т.Калашникова,

в селе Курья, в 1980 г. ему сооружён бронзовый бюст работы скульптора А.Бельдюшкина.

К 85-летнему юбилею М.Т.Калашникова в 2004 году в Ижевске открылся музейно-выставочный комплекс, посвящённый легендарному конструктору-оружейнику. Центральное место в экспозиции занял памятник конструктору скульптора В.Курочкина.

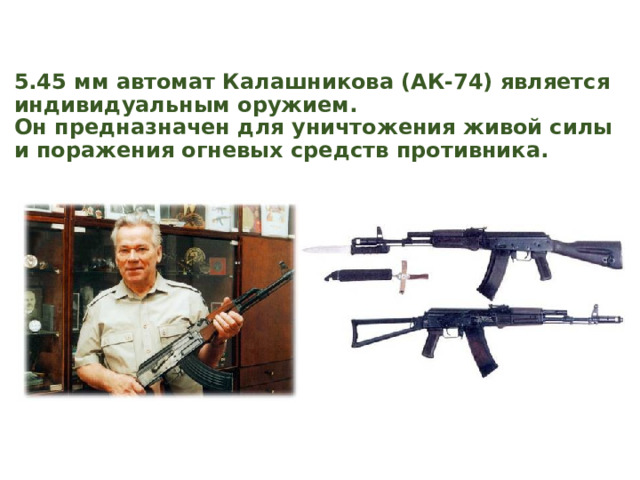

5.45 мм автомат Калашникова (АК-74) является индивидуальным оружием. Он предназначен для уничтожения живой силы и поражения огневых средств противника.

ПРИНЦИП ДЕЙСТВИЯ АК-74

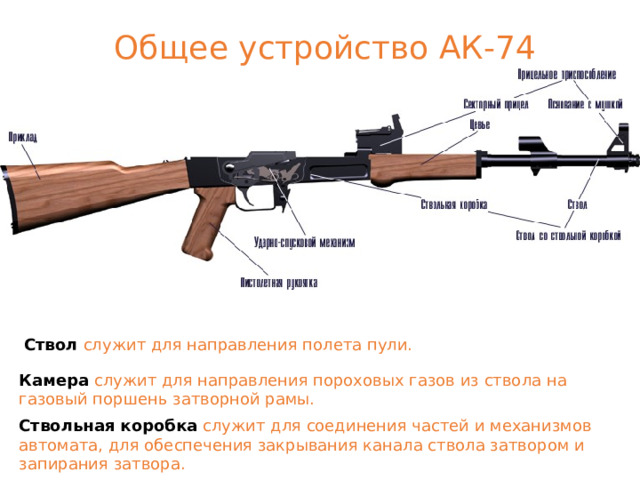

Общее устройство АК-74

Ствол служит для направления полета пули.

Камера служит для направления пороховых газов из ствола на газовый поршень затворной рамы.

Ствольная коробка служит для соединения частей и механизмов автомата, для обеспечения закрывания канала ствола затвором и запирания затвора.

Общее устройство АК-74

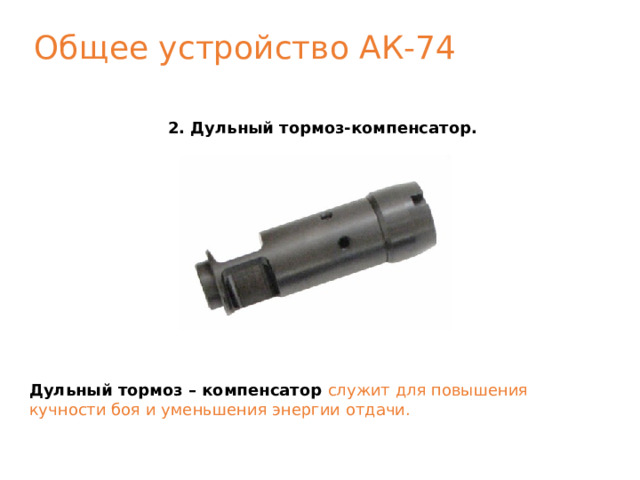

2. Дульный тормоз-компенсатор.

Дульный тормоз – компенсатор служит для повышения кучности боя и уменьшения энергии отдачи.

Общее устройство АК-74

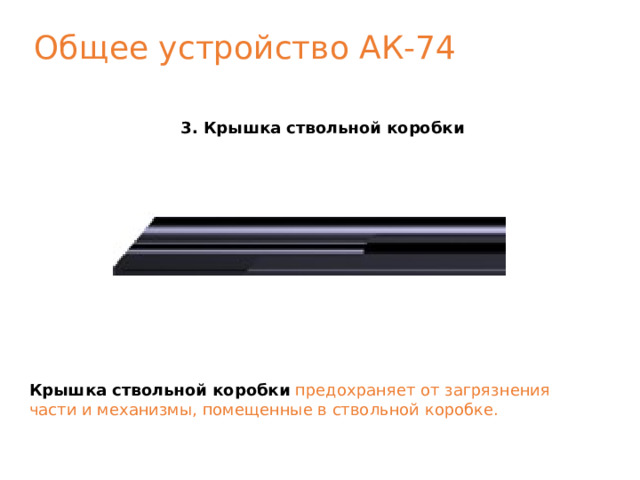

3. Крышка ствольной коробки

Крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке.

Общее устройство АК-74

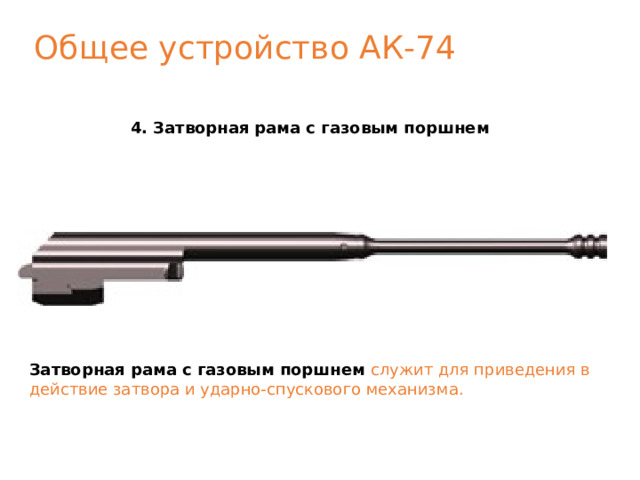

4. Затворная рама с газовым поршнем

Затворная рама с газовым поршнем служит для приведения в действие затвора и ударно-спускового механизма.

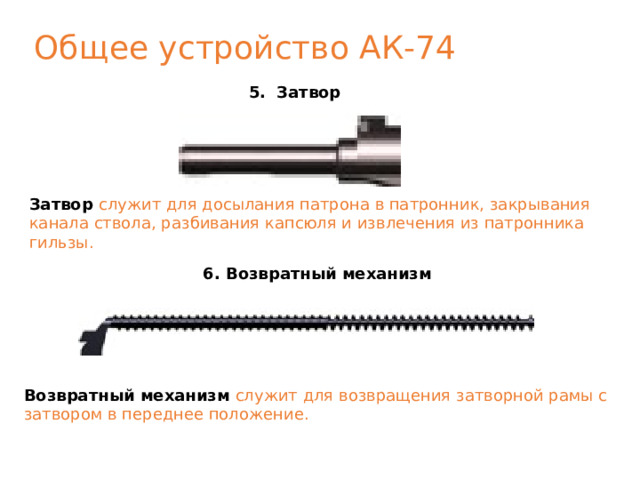

Общее устройство АК-74

5. Затвор

Затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы.

6. Возвратный механизм

Возвратный механизм служит для возвращения затворной рамы с затвором в переднее положение.

Общее устройство АК-74

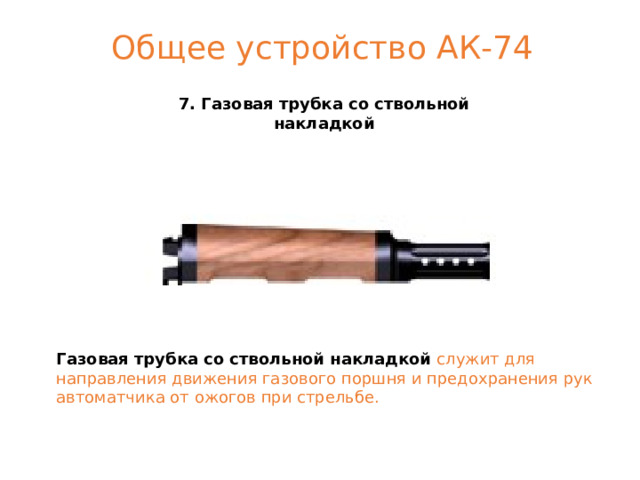

7. Газовая трубка со ствольной накладкой

Газовая трубка со ствольной накладкой служит для направления движения газового поршня и предохранения рук автоматчика от ожогов при стрельбе.

г. Москва 2004 год

Общее устройство АК-74

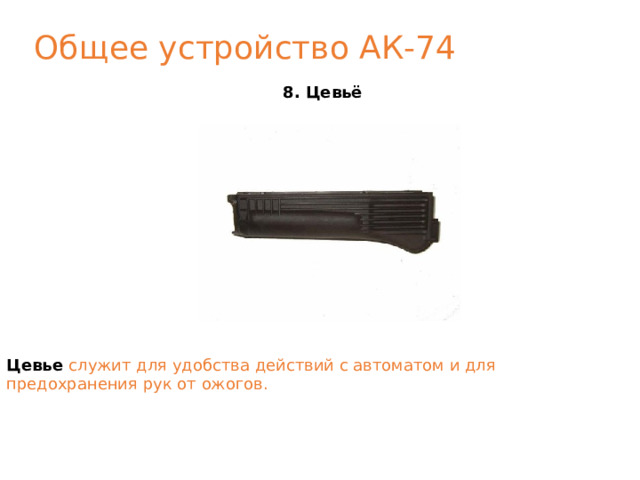

8. Цевьё

Цевье служит для удобства действий с автоматом и для предохранения рук от ожогов.

Общее устройство АК-74

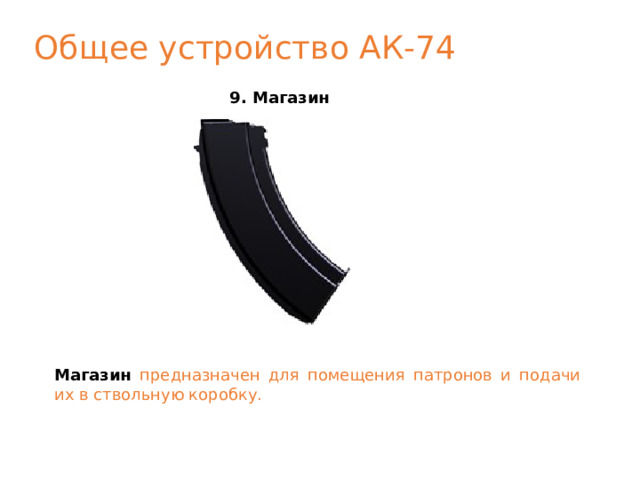

9. Магазин

Магазин предназначен для помещения патронов и подачи их в ствольную коробку.

Общее устройство АК-74

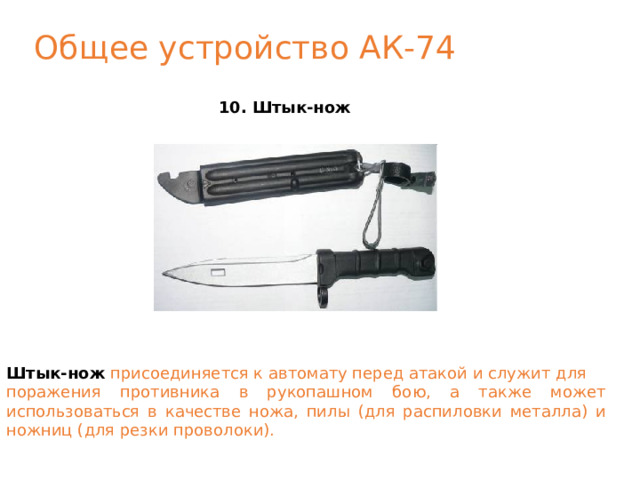

10. Штык-нож

Штык-нож присоединяется к автомату перед атакой и служит для

поражения противника в рукопашном бою, а также может использоваться в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки).

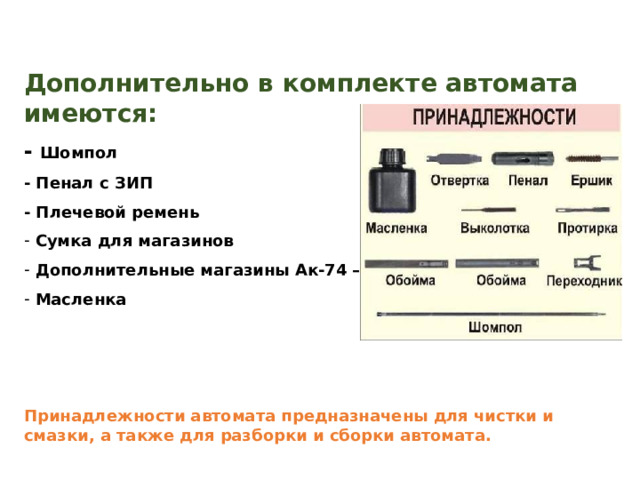

Дополнительно в комплекте автомата имеются:

- Шомпол

- Пенал с ЗИП

- Плечевой ремень

• Сумка для магазинов
• Дополнительные магазины Ак-74 – 3 шт
• Масленка

Принадлежности автомата предназначены для чистки и смазки, а также для разборки и сборки автомата.

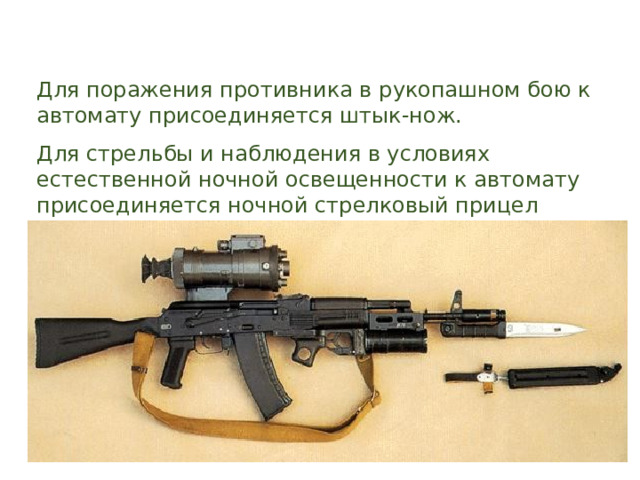

Для поражения противника в рукопашном бою к автомату присоединяется штык-нож.

Для стрельбы и наблюдения в условиях естественной ночной освещенности к автомату присоединяется ночной стрелковый прицел универсальный НСПУ.

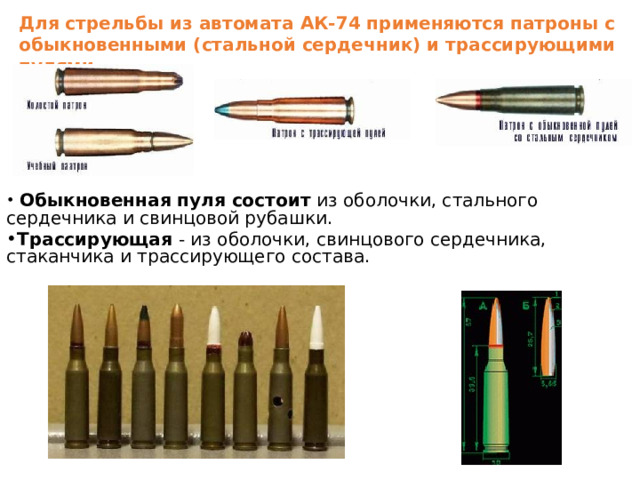

Для стрельбы из автомата АК-74 применяются патроны с обыкновенными (стальной сердечник) и трассирующими пулями.

• Обыкновенная пуля состоит из оболочки, стального сердечника и свинцовой рубашки.
• Трассирующая - из оболочки, свинцового сердечника, стаканчика и трассирующего состава.

Из автомата ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня: он ведётся короткими ( до5 выстрелов) и длинными (до 10 выстрелов) очередями и непрерывно. Подача патронов при стрельбе производится из коробчатого магазина емкостью – 30 патронов.

БОЕВЫЕ СВОЙСТВА АК-74

- Калибр АК-74 ……………………………………………………………......... 5,45 мм

- Прицельная дальность стрельбы из автомата ……………... ........... 1000 м.

• Наиболее действенный огонь :

по наземным целям до……………………………………………… 500 м.

по воздушным целям до……………………………..…………….. 500 м.

- Начальная скорость полета пули ……………………………………….. 900 м/с

- Убойное действие пули сохраняется на дальности до…………….. 1350 м.

- Сосредоточенный огонь по наземным групповым целям

ведется на дальности до………………………………………….. 1000 м.

• Боевая скорострельность :

одиночными до……………………………………………………. 40 в/мин

очередью до………………………………………………………. 100 в/мин

- Темп стрельбы около…………………………………………………… 600 в/мин.

• Дальность прямого выстрела :

по грудной фигуре…………………………………………………… 440 м.

по бегущей фигуре ………………………………………………….. 625 м.

• Вес автомата без штык - ножа со снаряженным пластмассовым магазином ……………………………………………………………… 3.6 кг.

вес штык - ножа с ножнами ……………………………………..… 490гр

- Емкость магазина :……………… ………………………………………. 30 патрон.

- Число нарезов в канале ствола ………………………………………………. 4

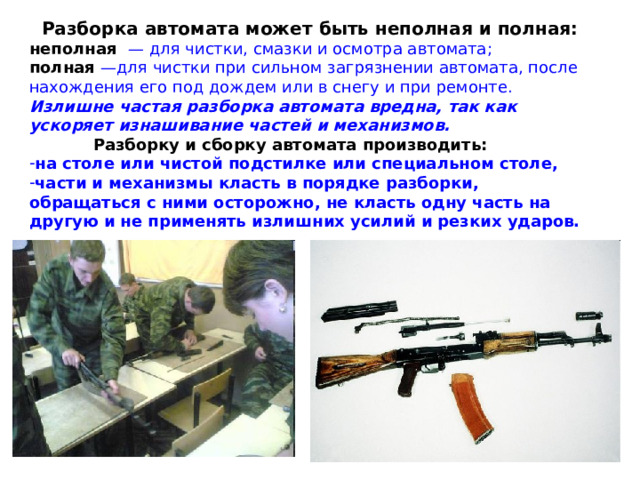

Разборка автомата может быть неполная и полная:

неполная — для чистки, смазки и осмотра автомата;

полная —для чистки при сильном загрязнении автомата, после нахождения его под дождем или в снегу и при ремонте.

Излишне частая разборка автомата вредна, так как ускоряет изнашивание частей и механизмов.

Разборку и сборку автомата производить:

• на столе или чистой подстилке или специальном столе,
• части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую и не применять излишних усилий и резких ударов.

НЕПОЛНАЯ РАЗБОРКА АК-74

СБОРКА ПОСЛЕ НЕПОЛНОЙ РАЗБОРКИ АК-74

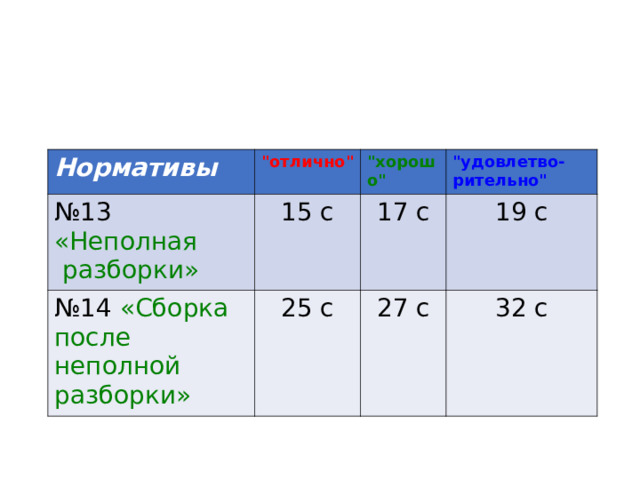

Нормативы

"отлично"

№ 13 «Неполная

разборки»

15 с

"хорошо"

№ 14 «Сборка

"удовлетво-рительно"

17 с

после неполной

разборки»

25 с

19 с

27 с

32 с

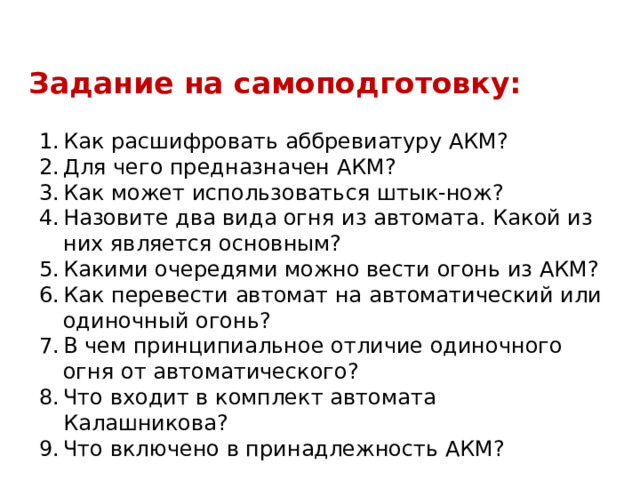

Задание на самоподготовку:

1. Как расшифровать аббревиатуру АКМ?

2. Для чего предназначен АКМ?

3. Как может использоваться штык-нож?

4. Назовите два вида огня из автомата. Какой из них является основным?

5. Какими очередями можно вести огонь из АКМ?

6. Как перевести автомат на автоматический или одиночный огонь?

7. В чем принципиальное отличие одиночного огня от автоматического?

8. Что входит в комплект автомата Калашникова?

9. Что включено в принадлежность АКМ?
