Открытый урок на тему «Чертёжный шрифт. Выполнение надписей на чертеже»

Методическая разработка урока

Предмет: Основы инженерной графики

Тема урока: «Чертёжный шрифт. Выполнение надписей на чертеже»

Цель урока:

Образовательная: Познакомить обучающихся с особенностями чертежного шрифта, размерами и способами начертания букв.

Развивающая: Развитие пространственного представления и мышления.

Воспитательная: Продолжать воспитывать аккуратность при выполнении чертежей. Способствовать развитию познавательных интересов и культуру графического труда.

Тип урока: урок-лекция.

Оснащение: Компьютер, мультимедийный проектор, иллюстративный материал, раздаточный материал, слайды.

І. Организационный момент, характеризующийся внешней и внутренней (психологической) готовностью учащихся к уроку. (3 мин.).

1-2 мин. приветствие; учёт посещаемости (дежурный обучающийся называет отсутствующих).

ІІ. Проверка домашнего задания. (6 мин.)

III. Ознакомление с основным материалом.

IV. Выполнение практических заданий для закрепления пройденного материала. (5-7 мин).

V. Домашнее задание.

Чертежный шрифт

Шрифт (от нем. Schrift) — это рисунок, начертание букв какого-либо алфавита, цифр и знаков.

Первый стандарт «Шрифты для надписей» был разработан и утвержден в 1919 г.

Чертёжный шрифт — рукописный и компьютерный шрифт, который применяется для оформления чертежей и других технических документов. Шрифт стандартизован, его описывает международный стандарт ISO 3098 и такие национальные стандарты, как ГОСТ 2.304-81 и DIN 6776-1. Надписи чертёжным шрифтом могут выполняются от руки с использованием прямоугольной или наклонной сетки, могут использоваться трафареты и сухой перенос, а также компьютерный набор.

Согласно требованиям системы стандартов ЕСКД все надписи на чертежах должны быть выполнены чертёжным шрифтом по ГОСТ 2.304-81, а в текстовых документах чертёжный шрифт должен использоваться при рукописном способе выполнения.

Стандарт устанавливает высоту и ширину символов, толщину линии, расстояния между символами строками и словами.

Главным требованием к шрифту было, чтобы текст был прост в написании и удобен в прочтении. ISO 3098 и ГОСТ 2.304-81 определяет написание для латинского, кириллического и греческого алфавитов, арабских и римских цифр.

Международный стандарт ISO 3098 состоит из шести частей под общим наименованием «Документация техническая на продукцию. Шрифт для надписей и обозначений».

1. ISO 3098-1:2015 Общие требования

2. ISO 3098-2:2000 Латинский алфавит, цифры и знаки

3. ISO 3098-3:2000 Греческий алфавит

4. ISO 3098-4:2000 Диакритические и специальные знаки для латинского алфавита

5. ISO 3098-5:1997 Шрифт из букв латинского алфавита, цифр и знаков для систем автоматизированного проектирования

6. ISO 3098-6:2000 Кириллица

Входящий в Единую систему конструкторской документации (ЕСКД) межгосударственный стандарт ГОСТ 2.304-81 Шрифты чертёжные введён в 1982 году, полностью соответствует стандартам Совета экономической взаимопомощи СТ СЭВ 851-78-СТ СЭВ 855-78 и заменяет предшествовавший стандарт ГОСТ 2.304-68.

Высота шрифта

Размером шрифта называется высота прописных (заглавных) букв в миллиметрах. Размер (высота) шрифта обозначается буквой h.

Стандарт устанавливает следующие размеры шрифта: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Размер 1,8 не рекомендуется, но допускается. Размеры 1,8 и 2,5 не допускаются, если чертёж выполняется карандашом. Для стандартного чертежа предпочтительными являются размеры 3,5; 5 и 7. Высота строчных букв равна предыдущему размеру шрифта. Так, если размер шрифта — 10, то высота прописных букв — 10 мм, а высота строчных —7. Высота буквы измеряется перпендикулярно к основанию строки. В чертежах допускается, как прямой, так и наклонный (наклон составляет примерно 75°) шрифт. Наклон можно начертать с помощью двух угольников. Принцип начертания шрифта при этом не изменяется, меняют направление только вертикальные линии сетки.

Для удобства написания букв чертежного шрифта выстраивают вспомогательную сетку (рис. 1), которую выполняют следующим образом. Проводят нижнюю и верхнюю линии строки, расстояние между которыми равно высоте прописной буквы. Откладывают на нижней линии строки ширину букв и расстояние между ними.

Используя углы 45° и 30° угольников, строят наклон букв в строке, равный 75°.

Рассмотрите начертание букв чертежного шрифта (рис. 1— 3). Они различаются наличием горизонтальных, вертикальных, наклонных линий и закруглений, шириной и высотой. На рисунках показана (стрелками) последовательность начертания каждой буквы.

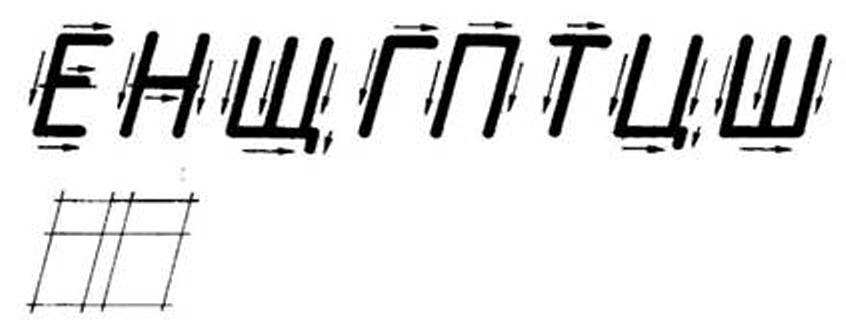

Рис. 1. Начертание прописных букв, состоящих из горизонтальных и вертикальных элементов, и построение вспомогательной сетки

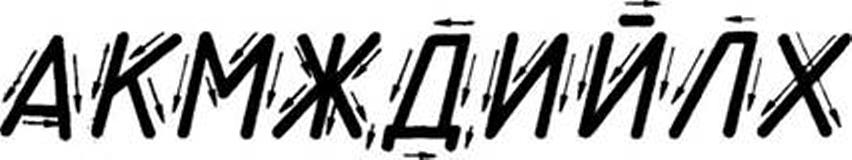

рис. 2. Начертание прописных букв, состоящих из горизонтальных, вертикальных и наклонных элементов

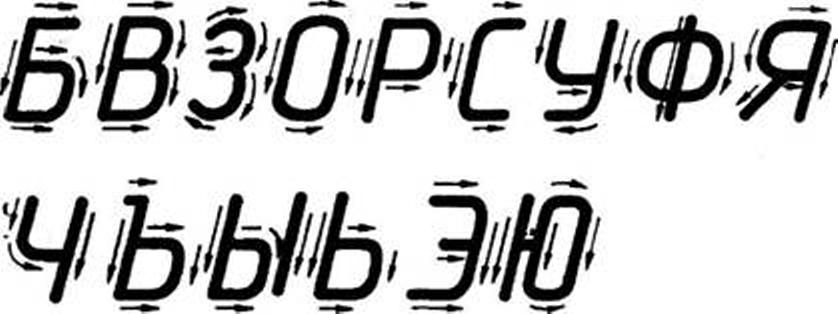

Рис. 3. Начертание прописных букв, состоящих из прямолинейных и криволинейных элементов

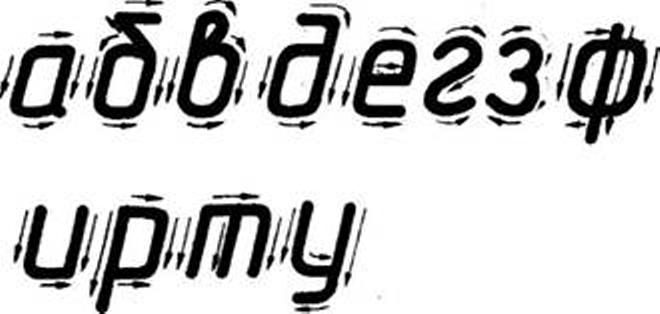

Рис. 4. Начертание строчных букв, отличающихся от начертания прописных букв

Как вы, наверное, уже заметили, начертания многих строчных и прописных букв не отличаются между собой, например К — к, О — о и др. Начертание некоторых строчных букв отличается от начертания прописных (рис. 4).

При выполнении надписей следует учитывать, что нижние элементы прописных букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счет расстояния между строк.

3. Размеры букв чертежного шрифта

Высота шрифта

Размером шрифта называется высота прописных (заглавных) букв в миллиметрах. Размер (высота) шрифта обозначается буквой h.

Стандарт устанавливает следующие размеры шрифта: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Размер 1,8 не рекомендуется, но допускается. Размеры 1,8 и 2,5 не допускаются, если чертёж выполняется карандашом. Для стандартного чертежа предпочтительными являются размеры 3,5; 5 и 7. Высота строчных букв равна предыдущему размеру шрифта. Так, если размер шрифта — 10, то высота прописных букв — 10 мм, а высота строчных —7.

Выносные элементы

Термин «высота шрифта» не учитывает выносных элементов символов, которые выполняются за счёт промежутков между строками. Выносные элементы имеют прописные буквы Д, Й, Ц, Щ и строчные буквы

Толщина линии шрифта

Толщина линии шрифта обозначается буквой d.

Существуют два типа шрифтов — тип А, у которого толщина линии в 14 раз меньше его размера (d = 1/14 h) и тип Б (в ISO 3098 обозначается латинской «B»), у которого толщина линии в 10 раз меньше его размера (d = 1/10 h). Поскольку ширина шрифта прямо пропорциональна толщине линии, шрифт А более узок, чем Б.

Ширина шрифта

Чертёжный шрифт является пропорциональным, то есть разные буквы могут иметь разную ширину.

Ширина шрифта обозначается буквой g и является прямо пропорциональной величине d. Самая широкая буква шрифта — Щ (g = 9d). Самые узкие буквы шрифта — з, с (g = 4d).

Ширина всех русских букв приведена в таблице.

Расстояния

Расстояния между буквами и цифрами делают вдвое больше толщины линии, то есть равными 2d. Расстояния между словами и числами делают такими, чтобы в них могла поместиться буква O, то есть равными 6d. Расстояния между нижними границами строк делают равными 17d.

Несмотря на то что расстояние между буквами определено стандартом, оно должно изменяться в зависимости от того, какое начертание имеют рядом стоящие буквы. Например, в слове РАБОТА (рис. 5, а) расстоянием между буквой P и A, T и А необходимо пренебречь (т. е. расстояние должно быть равно нулю), поскольку их начертание зрительно создает достаточный меж буквенный просвет. По этой же причине стандартное расстояние между буквами Б и О, 0 и T следует сократить вполовину. Если такими условиями пренебречь, то буквы в слове будут как бы рассыпаться (рис. 5, б).

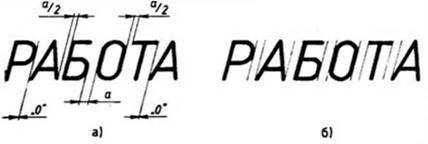

Рис. 5. Учет меж буквенного просвета при написании слов: а — правильно; б — неправильно

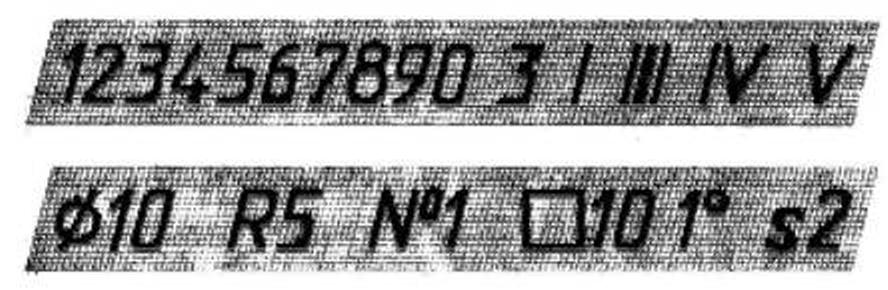

Рис. 6. Цифры и знаки

Начертание цифр и знаков показано на рисунке 6. (При выполнении чертежей выбирайте высоту шрифта не менее 3,5 мм.)
