План урока практической работы по предмету"устройство, и ремонт узлов электровоза электровоза.ПКД-142

План урока.

Практическая работа № 30.

Тема: Устройство и работа реверсоров и тормозных переключателей типа ПКД-142.

Цель урока : Закрепить знания по устройству и работе реверсоров и тормозных переключателей типа ПКД-142.

Задачи урока: Образовательная: 1.Закрепить знания по назначению, устройству и работе реверсоров и тормозных переключателей типа ПКД-142.

Развивающая: Развивать, память, техническое мышление

Воспитывающая: Формирование внимательности, чувства ответственности. Тип урока: закрепления материала Формы работы: индивидуальная, фронтальная Метод: по источнику получения знаний – наглядный, практический; по характеру познавательной деятельности – репродуктивный, частично-поисковый. МТО: Компьютер, мультимедийный проектор, слайд. Раздаточный материал.

Ход урока.

1.Организационный момент.

1. Отметить отсутствующих студентов и сделать запись в журнале.

Пояснения к проведению практической работы по двум вариантам.

2. Фронтальная работа студентов по выполнению практической работы.

Выполнение практической работы.

Ответить на контрольные вопросы:

Эталон ответов.

Переключатель ПКД-142 применяется на электровозах в качестве реверсивных и тормозных переключателей.

На электровозе BJ180C используют двухпозиционные кулачковые переключатели типа ПКД-142 (4 шт.).

Реверсоры 63, 64 — служат для изменения направления вращения тяговых двигателей первой и второй тележки соответственно, путем изменения направления тока в обмотках возбуждения ТЭД.

Тормозные переключатели 49, 50 — служат для переключения цепей ТЭД первой и второй тележки соответственно при переводе силовой схемы электровоза из режима тяги в режим реостатного торможения.

Все переключения переключатели выполняют при обесточенных силовых цепях, поэтому их силовые контакторные элементы не имеют дугогасительных устройств.

Двухпозиционный кулачковый переключатель состоит из следующих частей: основания, кулачкового вала, пневматического привода, силовых контакторных элементов и блокировочного устройства.

Основание — состоит из двух стальных боковин (толщина стального листа 6 мм), скрепленных между собой по углам четырьмя шпильками с гайками. На двух шпильках, проходящих внутри изолированных втулок (0 34 мм), с помощью верхних и нижних хомутов укреплены четыре силовых контакторных элемента кулачкового типа.

Вал — стальной и закреплен в шариковых подшипниках боковин основания. На вал напрессованы четыре кулачковые изоляционные шайбы. Каждая шайба управляет переключением двух силовых контакторов одного контакторного элемента.

Пневматический привод — состоит из пневматического цилиндра с двумя боковыми крышками, укрепленного болтами сбоку к боковине основания. Внутри цилиндра помещен поршень двухстороннего действия, к которому шпилькой с гайкой прикреплен шток в виде трубы. Шток поршня через тягу внутри штока шарнирно соединен с рычагом, жестко закрепленным на конце вала.

Для управления подачей воздуха в полость цилиндра справа и слева от поршня установлены два электропневматических вентиля, которые в схеме электровоза имеют следующие условные обозначения: для реверсоров (бЗВп, бЗНаз.) и (64Вп, 64Наз.); для тормозных переключателей (49Тяга, 49Торможение) и (50Тяга, 50Торможение).

Силовой контакторный элемент (4 шт.) — состоит из двух изоляционных боковин, между которыми вверху и внизу укреплены два неподвижных силовых контакта с верхним и нижним выводами. В средней части между боковинами шарнирно укреплен латунный рычаг в виде коромысла, с верхним и нижним роликами, со скользящим контактом и со средним выводом контакторного элемента (композиция серебро-графит, нажатие 0,6+3 кгс).

Сверху и снизу на рычаге-коромысле шарнирно укреплены два подвижных силовых медных контакта со своими притирающими пружинами. Подвижные и неподвижные силовые контакты имеют напайки из сплава серебра и окиси кадмия.

Блокировочное устройство — состоит из блокировочного вала, соединенного двумя шестернями с главным валом. На блокировочном валу напрессованы четыре кулачковые шайбы с вырезами. Каждая шайба управляет включением и отключением одного блокировочного контакта типа КЭ-153 (раствор 4+4,5 мм; провал 1,5+2 мм; нажатие 0,25+0,3 кгс).

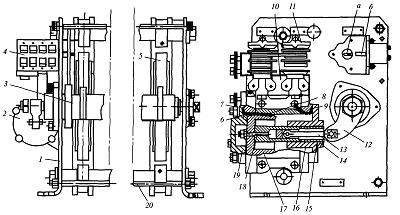

Двухпозиционный кулачковый переключатель ПКД-142: 1 — боковина основания (2 шт.); 2,9 — цилиндр пневмопривода; 3 — кулачковый вал с четырьмя кулачками; 4 — блокировочное устройство (4 контакта); 5 — кулачковый элемент; 6 — резиновые манжеты; 7, 18 — уплотнительные резиновые кольца; 8, 14 — смазочные войлочные кольца; 10 — воздухораспределительная коробка; 11 — электропневматический вентиль (2 шт.); 12 — рычаг вала; 13 — тяга штока; 15 — шток поршня; 16, 19 — крышки пневмоцилиндра; 17 — поршень двухстороннего действия; 20 — шпильки для крепления боковин (4 шт.); а, б — метки.

Когда получает питание катушка одного из электропневматических вентилей переключателя, то под действием сжатого воздуха, поступающего в левую или правую часть пневматического цилиндра через открытый впускной клапан вентиля, поршень внутри цилиндра перемещается и его шток выдвигается или наоборот вдвигается внутрь цилиндра. При этом через рычаг происходит поворот кулачкового вала, что приводит к переключению силовых контактов переключателя. Включение верхнего или нижнего силовых контактов при повороте вала с четырьмя кулачковыми шайбами происходит за счет нажатия выступа кулачковой шайбы вала на верхний или нижний ролик рычага-коромысла. При этом если верхний силовой контакт замыкается, то нижний размыкается и наоборот. Вращательное движение кулачкового вала передается через зубчатую передачу на валик электрической блокировки.

Когда катушка электропневматического вентиля потеряет питание, произойдет выход воздуха из пневматического цилиндра в атмосферу, при этом переключатель останется в переключенном положении, и для того, чтобы его переключить в исходное состояние, необходимо, чтобы включился соседний вентиль.

3. Подведение итога урока.

3.1.Сбор работ на проверку

3.2. Домашнее задание.

Учебники - Электровозы Устройство и работа электровоза ВЛ80С (А.Ю. Николаев, Н.В. Сесявин) - 2006 год. Н.М. Васько, А.С. Девятков Электровоз Руководство по эксплуатации гл. 6 § 12. стр. 85-88.
