Плитные конструкции

Плитные конструкции пролётных строений

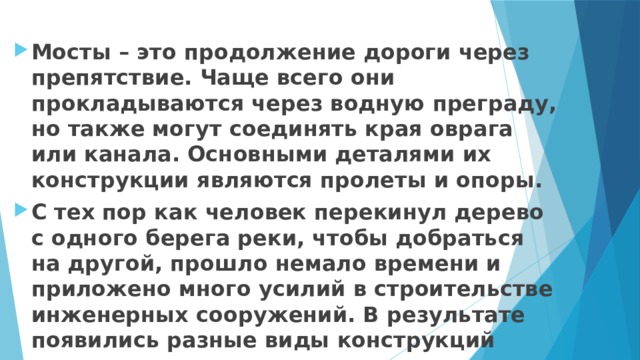

• Мосты – это продолжение дороги через препятствие. Чаще всего они прокладываются через водную преграду, но также могут соединять края оврага или канала. Основными деталями их конструкции являются пролеты и опоры.
• С тех пор как человек перекинул дерево с одного берега реки, чтобы добраться на другой, прошло немало времени и приложено много усилий в строительстве инженерных сооружений. В результате появились разные виды конструкций мостов.

Балочные Арочные

Вантовые мосты Понтонные

• Плитные мосты.  Простейшим видом балочных мостов, применяе­мых для перекрытия небольших пролетов, являются мосты с плит­ными пролетными строениями. По своей статической схеме они мо­гут быть разрезными, неразрезными и консольными. Чаще всего применяют разрезные плитные пролетные строения с ненапрягаемой: или напрягаемой арматурой.

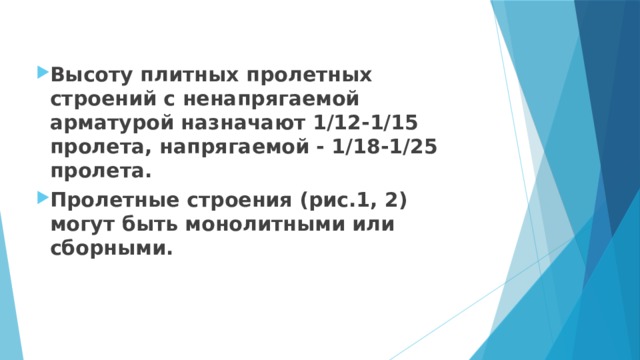

• Высоту плитных пролетных строений с ненапрягаемой арматурой назначают 1/12-1/15 пролета, напрягаемой - 1/18-1/25 пролета.
• Пролетные строения (рис.1, 2) могут быть монолитными или сборными.

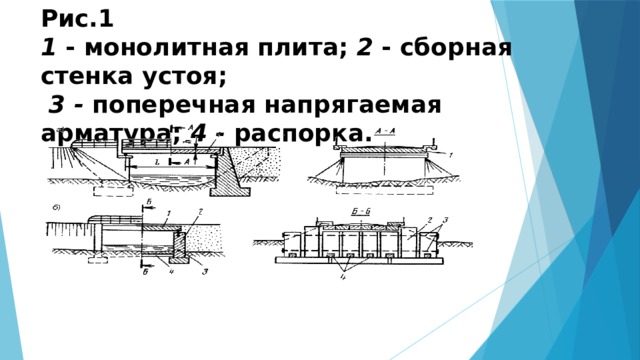

Рис.1 1  - монолитная плита;  2  - сборная стенка устоя;   3 -  поперечная напрягаемая арматура;  4 -  распорка.

Рис.2 1  - сборный блок (армоэлемент) пролетного строения;  2  - бетон омоноличивания; 3  - монолитный ригель опоры, объединяющий сборные блоки и неразрезную балку.

• Наиболее простая форма поперечного сечения – прямоугольная с расположением арматуры в растянутой зоне. Такое сечение имеют плитные пролетные строения. Конструкции такого типа весьма просты в изготовлении, стыкование монтажных элементов после установки на опоры также легко осуществляется. Строительная высота плитных пролетных строений небольшая, что особенно важно для путепроводов. В эксплуатации ж/б плиты служат надежно, при качественном изготовлении дефекты в них появляются редко.

• Основным недостатком плит является высокий расход бетона и арматуры. При изгибе простых балок верхняя часть сечения сжата, а нижняя большая часть его попадает в растянутую зону. Бетон этой зоны в работе не участвует, поэтому часть его можно удалить, что предусмотрено в ряде проектов плитных пролетных строений.

• В автодорожных мостах стремление к снижению расхода бетона на пролетные строения привело к применению плит с продольными пустотами. Пустоты устраивают при изготовлении блоков с помощью специальных пустотообразователей, извлекаемых из бетона. В плитах пролетом до 9 м пустоты могут иметь круглую форму. При больших пролетах применяют пустоты овальной формы. Плиты с пустотами значительно экономичнее сплошных, а также плит с консолями. Такие плиты приближаются по экономическим показателям к ребристым пролетным строениям и имеют перед ними преимущество – упрощение работ по соединению блоков в пролетное строение при монтаже.

• Плиты с пустотами применяют для перекрытия пролетов до 18м. недостатком их является несколько большая сложность изготовления, связанная с применением пустотообразователей, а также недоступность для осмотра поверхностей пустот, что не позволяет обнаружить трещины, появившиеся на внутренних стенках между пустотами, которые могут уменьшить сопротивление блока поперечной силе.

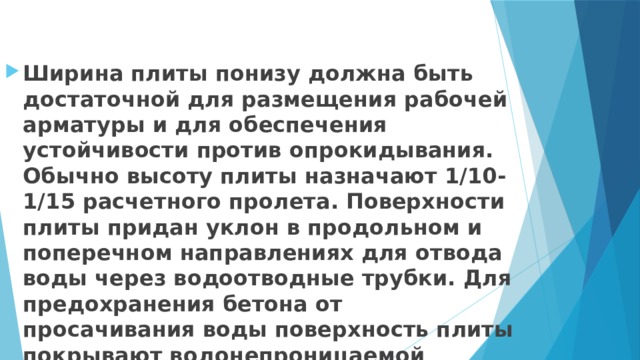

• Ширина плиты понизу должна быть достаточной для размещения рабочей арматуры и для обеспечения устойчивости против опрокидывания. Обычно высоту плиты назначают 1/10-1/15 расчетного пролета. Поверхности плиты придан уклон в продольном и поперечном направлениях для отвода воды через водоотводные трубки. Для предохранения бетона от просачивания воды поверхность плиты покрывают водонепроницаемой гидроизоляцией, поверх которой укладывают защитный слой

В недавнем прошлом предложили взамен

ти­повых конструкций пролетных строений использовать конструкции из не объединяемых между собой сводча­тых плит длиной 12 м без устройства одежды ездово­го полотна. Езда осуществляется непосредственно по плитам. Конструкция имеет 100 %-ную сборность. При необходимости пролетное строение легко разобрать и смонтировать на новом месте.

• Область применения конструкции - мосты на автомобильных дорогах IV и V категорий, на внутри- и межплощадочных, карьерных, лесовозных дорогах и на внутрихозяйственных дорогах колхозов, совхозов и других сельскохозяйственных предприятий.
