Построение профиля рельефа местности по топографической карте

Построение профиля по топографической карте требует определенных навыков. Но пугаться не надо. Вспомните, вы уже вычерчивали профили земной поверхности материков или океанов на практических работах на уроках географии в 7-м или 8-м классах. Эти навыки необходимо перенести на работу с топографической картой.

Для построения профиля необходимо:

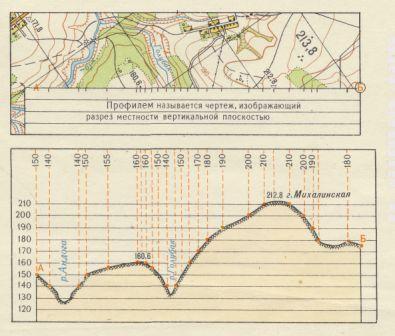

1. Провести на карте профильную линию АБ; приложить к ней лист разграфленной бумаги и перенести на ее край короткими черточками места пересечения горизонталей с профильной линией (выходы горизонталей);

2. На листе разграфленной бумаги слева у горизонтальных линий подписать высоты, соответствующие высотам горизонталей на карте, приняв условно промежутки между этими линиями за высоту сечения; от всех черточек (выходов горизонталей) опустить перпендикуляры до пересечения их с соответствующими по отметкам параллельными линиями и отметить полученные точки пересечения.

3. Соединить точки пересечения плавной кривой, которая и изобразит профиль местности
