Ознакомьтесь с теоретическими сведениями и правилами чтения сборочного чертежа. Заполните таблицу в п. 3. Оформить работу в тетради и прислать фотоотчет (Работу оформляем четким разборчивым подчерком).
В состав отчета входит:
Дата, Тема, Цели.
Ход работы:
Основные понятия. (Записываем только выделенное жирным. Все остальное у вас есть в лекциях.)
Заполним таблицу. Таблицу заполняем по вариантам. С 1 по 13 по списку – Вариант 1, с 14 по 25 – Вариант 2.
Вывод:
ЛПЗ № 24: ИЗУЧЕНИЕ НОРМАТИВНОЙ ДОКУМЕНТАЦИИ, РЕГЛАМЕНТИРУЮЩЕЙ ОБОЗНАЧЕНИЕ ШВОВ
СВАРНЫХ СОЕДИНЕНИЙ.
ЦЕЛИ:
Систематизировать знания и умения при чтении условных обозначений сварных швов на чертежах. Научиться читать изображения сварных соединений и швов на чертежах.
ХОД РАБОТЫ:
Основные понятия.
Согласно Единой системе конструкторской документации, изображения и обозначения швов сварных соединений в конструкторских документах изделий должны соответствовать ГОСТ 2.312-72 «Условные изображения и обозначения швов сварных соединений». Обозначение сварки выполняется наклонной линией с односторонней стрелкой, а характеристика шва, способ сварки и прочее указывается над или под горизонтальной полкой, которая смыкается с наклонной линией. Односторонняя стрелка указывает место шва.
Условное изображение видимого шва: независимо от способа сварки видимый шов сварного соединения условно изображают сплошной основной линией.
Невидимого шва: независимо от способа сварки невидимый шов сварного соединения условно изображают штриховой линией.
Одиночной сварной точки: видимую одиночную сварную точку условно изображают знаком "+", который выполняют сплошными линиями. Невидимые одиночные точки не изображают.
Сечения многопроходного шва: при изображении сечения многопроходного шва допускается наносить контуры отдельных проходов, при этом их обозначают прописными буквами русского алфавита.
Нестандартного шва: для нестандартного шва указывают размеры конструктивных элементов, необходимых для его выполнения (рис. 5). Границы шва изображают сплошными основными линиями, а конструктивные элементы кромок в границах шва – сплошными тонкими линиями.
Для обозначения сварных швов используют также вспомогательные знаки. В условном обозначении шва вспомогательные знаки выполняют сплошными тонкими линиями. Вспомогательные знаки должны быть одинаковой высоты с цифрами, входящими в обозначение шва.
Примечание:
За лицевую сторону одностороннего шва сварного соединения принимают сторону, с которой производят сварку.
За лицевую сторону двустороннего шва сварного соединения с несимметрично подготовленными кромками принимают сторону, с которой производят сварку основного шва.
За лицевую сторону двустороннего шва сварного соединения с симметрично подготовленными кромками может быть принята любая сторона.
Структура условного обозначения шва
ГОСТ 2.312-72 «Условные изображения и обозначения швов сварных соединений» устанавливает ряд требований и обозначений стандартных и нестандартных швов и одиночных сварных точек. Если для шва сварного соединения установлен контрольный комплекс или категория контроля шва, то их обозначение допускается помещать под линией-выноской. При наличии на чертеже одинаковых швов обозначение наносится у одного из изображений, от изображений остальных одинаковых швов проводят линии-выноски с полками. Всем одинаковым швам присваивают одинаковый номер. Швы считаются одинаковыми, если: одинаковы их типы и размеры конструктивных элементов в поперечном сечении; к ним предъявляются одни и те же требования. Количество одинаковых швов допускается указывать на линии-выноске, имеющей полку с нанесенным обозначением шва.
Конструктивные элементы сварных соединений и размеры швов для различных видов сварки регламентированы соответствующими стандартами:
ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные»;
ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные»;
ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные»;
ГОСТ 15164-78 «Электрошлаковая сварка. Соединения сварные»;
ГОСТ 14806-80 «Швы сварных соединений. Дуговая сварка алюминия и алюминиевых сплавов»;
ГОСТ 16098-80 «Соединения сварные из двухслойной коррозионно-стойкой стали»;
ГОСТ 16038-80 «Швы сварных соединений трубопроводов из меди и медно-никелевого сплава»;
ГОСТ 11533-75 «Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные по острыми и тупыми углами»;
ГОСТ 27580-88 «Дуговая сварка алюминиевая и алюминиевых сплавов. Соединения сварные по острыми и тупыми углами».
Этими стандартами в зависимости от толщины металла устанавливаются формы поперечного сечения сварного шва и конструктивные элементы подготовленных кромок и выполненных швов, которым присваивают буквенно-цифровые обозначения.
Буквенная часть указывает на вид сварного соединения:
С – стыковое; У – угловое; Т – тавровое; Н – нахлесточное.
Цифры отражают порядковый номер типа шва в конкретном стандарте.
Также используют условные обозначения основных способов сварки:
Р – ручная дуговая сварка;
ЭЛ – электронно-лучевая сварка;
Ф – дуговая сварка под слоем флюса;
ПЛ – плазменная и микроплазменная сварка;
УП – сварка в активном газе плавящимся электродом;
И – сварка в инертных газах;
ИП – сварка в инертном газе плавящимся электродом;
ИН – сварка в инертном газе неплавящимся электродом;
Г – газовая сварка;
Ш – электрошлаковая сварка.
Условное обозначение видимых и невидимых швов: над полкой — видимый; под покой — невидимый.

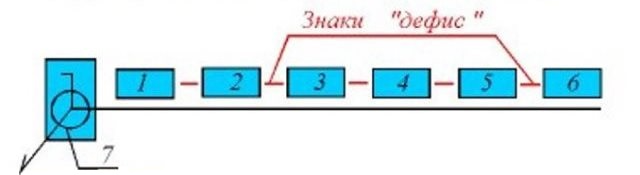

Рис. 1 Условное обозначение сварного шва
Согласно изображению:
№1 — Обозначение стандарта на типы и конструктивные элементы швов сварных
соединений.
№2 — Буквенно-цифровое обозначение сварного соединения по ГОСТ.
№3 — Способ сварки по ГОСТ.
№4 — Знак и размер катета.
№5 — Знак углового шва с указанием длины участка.
№6— Вспомогательный знак.
Ко всем видам знаков в условном обозначении сварного шва выдвигаются требования: основные и вспомогательные знаки указываются сплошными тонкими линиями; знаки должны быть одинаковой высоты с цифрами, которые входят в обозначения.

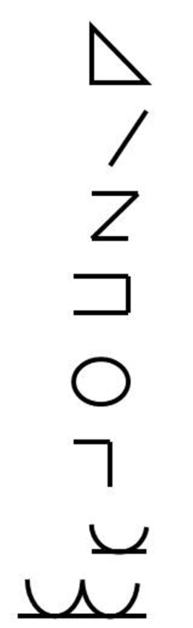

Таблица 1 - Вспомогательные знаки
Знак, проставляемый перед размером катета. |
|
Одно сторонний прерывистый шов или двухсторонний с цепным расположением проваренных участков. Угол наклона 30о. |
|
двухсторонний прерывистый шов с шахматным расположением проваренных участков. |
|
Шов по незамкнутой линии. Знак применяют если расположение шва не ясно из чертежа |
|
Шов по замкнутой линии. Диаметр знака 3…5 мм. |
|
Шов выполнить при монтаже изделия, т.е. при установке его по монтажному чертежу на месте применения. |
|
Усилия шва снять. |
|
Наплывы и неровности обработать. |
|
Шероховатость поверхности шва после механической обработки. |
|
Примеры условных обозначений сварных швов приведены на рис. 1 и 2.

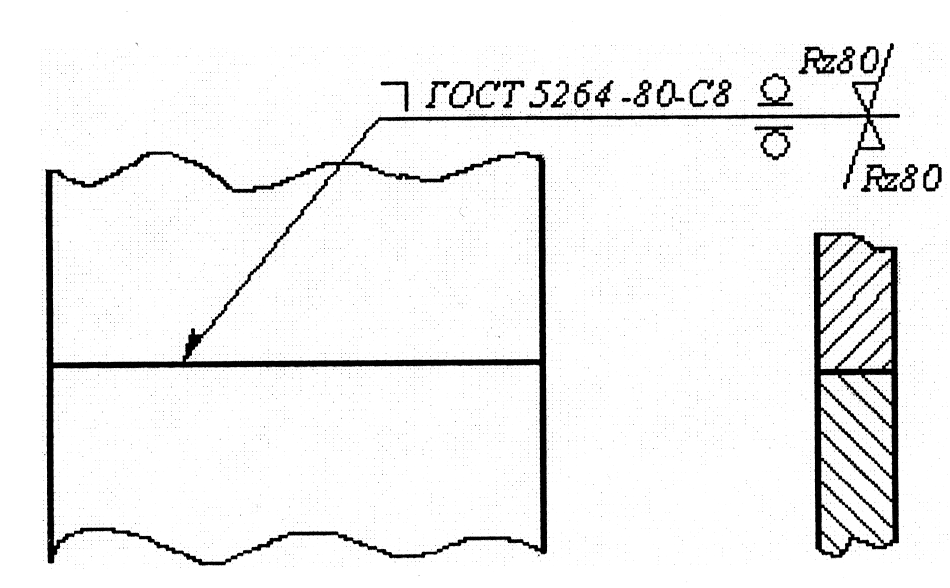

Рис. 1 Шов выполнен при монтаже( ) ручной дуговой сваркой по ГОСТ 5264-80, тип шва )С9), усилие шва снято с двух сторон обработкой резанием (
), шероховатость обработанной поверхности с лицевой стороны
, с обратной стороны
мкм.

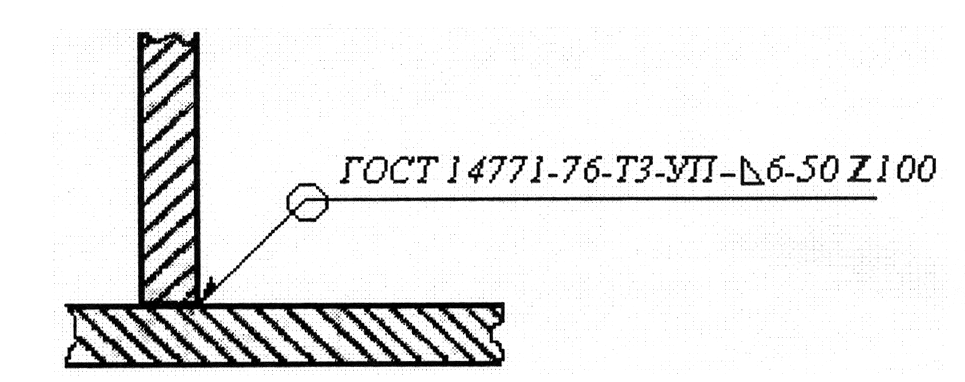

Рис. 2 Шов выполнен по замкнутой кольцевой линии (О), сварка в защитном газе по ГОСТ 14771-76, соединение тавровое двустороннее без разделки кромок (ТЗ), в углекислом газе плавящимся электродом (УП), катет шва 6мм ( 6), шов прерывистый с длиной проваренных участков 50мм (50), с шахматным расположением (Z), с шагом 100мм (100).
Расшифровать и заполнить таблицу. С 1-5 вариант 1, с 6-10 вариант 2.
№ п/п | Условное обозначение шва на чертеже | Характеристика шва |
1 |
|
|
2 |
|
|
3 |
|
|
4 |
|
|
5 |
|
|
6 |
|
|
7 |
|
|
8 |
|
|
9 |
|
|
10 |
|
|
ВЫВОД:
