Практическая работа

Расчет выпрямительных устройств

Цель: Научиться составлять схемы и находить мощность выпрямителей.

Задача 1

Составить схему мостового выпрямителя, используя один из четырех диодов: Д218, Д222, КД202Н, Д215Б. Допустимая мощность потребителя P_d=300Вт, допустимое напряжение потребителя U_d=200B.

Дано:

P_d=300 Вт

U_d=200 В

Требуется: составить схему мостового выпрямителя.

Решение:

1. Определяем допустимый ток потребителя I_d;

2. Определяем напряжение, действующее на диод в непроводящий период, для мостовой схемы выпрямителя:

3. Выбираем диод исходя из условий: Iдоп0.5Id0.5*?? А, UобрUdUb, т.е. UобрUd? В.

Этим условиям удовлетворяет только диод ?:

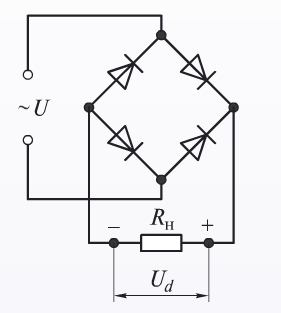

4. Составляем схему мостового выпрямителя, в которой каждый из диодов должен иметь параметры диода КД202Н: Iдоп=? А; Uобр=? В.

Задача 2

Составьте схему двухполупериодного выпрямителя, используя стандартные диоды типа Д243Б (Iдоп=2А, Uобр=200В), для питания постоянным током потребителя допустимой мощностью Pd=250Вт при допустимом напряжении Ud=100B.

Дано:

Iдоп=2А

Uобр=200В

Pd=250Вт

Ud=100В

Требуется: собрать схему двухполупериодного выпрямителя.

Решение:

1. Параметры диода Д243Б: Iдоп=? А, Uобр=? В.

2. Определяем допустимый ток потребителя:

3. Определяем напряжение, действующее на диод в непроводящий период:

Ub=3,14Ud=3.14*?=?В.

4. Проверяем диод по параметрам Iдоп и Uобр. Для данной схемы диод должен удовлетворять двум условиям: 1) UобрUb; 2) Iдоп0.5Id .

В данном случае Uобр

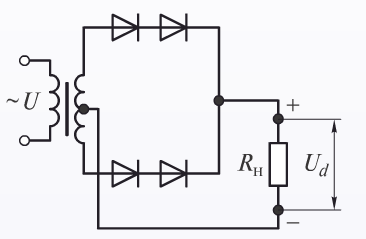

5. Составляем схему выпрямителя.

Задача 3

Соберите схему однополупериодного выпрямителя, используя стандартные диоды Д242А (Iдоп=10А, Uобр=100В), для питания постоянным током потребителя допустимой мощностьсю Pd=300Вт при допустимом напряжение Ud=20B.

Дано:

Iдоп=10А

Uобр=100В

Pd=300Вт

Ud=20В

Требуется: собрать схему однополупериодного выпрямителя.

Решение:

1. Параметры диода Д242А: Iдоп=? А , Uобр=? В.

2. Определяем допустимый ток потребителя:

3. Определяем напряжение, действующие на диод в непроводящий период:

Ub=3,14Ud=3,14*?=?В.

4. Проверяем диод по параметрам Iдоп и Uобр. Для данной схемы диод должен удовлетворять двум условиям: 1)UобрUb; 2)IдопId .

В данном случае первое условие выполняется: UобрUb(?В?В). Второе условие не выполняется: Iдоп

5. Составляем схему выпрямителя.

Задача 4

Рассчитайте допустимую мощность Pd потребителя и объясните порядок составления схемы трехфазного выпрямителя на трех диодах Д243 (Iдоп=5А, Uобр=200В), который должен питать потребитель с допустимым напряжением Ud=150В.

Дано:

Iдоп=5А

Uобр=200В

Ud=150В

Найти: Pd-?

Решение:

1. Параметры диода Д243: Iдоп=? А; Uобр=? В

2. Определяем допустимую мощность потребителя. Для трехфазного выпрямителя должно выполняться условие: Iдоп1/3Iдоп, тогда Pd=3UdIдоп=3*? В*? А=? Вт.

3. Определяем напряжение, действующие на диод в непроводящий период:

Ub=2,1Ud=2.1*?=? В.

4. Проверяем диод по условию UобрUb. В данном случае это условие не выполняется: ? В

Чтобы условие выполнялось, необходимо в каждом плече соединить два диода последовательно, тогда Uобр=?*2=? В(? В? В).

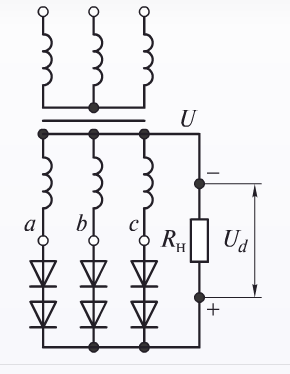

5. Составляем схему трехфазного выпрямителя.

A B С
