Правила оформления архитектурно-строительных чертежей

ПРАВИЛа Оформление Архитектурно-строительных чертежей

Система проектной документации для строительства  ( СПДС ) — комплекс взаимосвязанных межгосударственных и национальных стандартов, содержащих общие требования и правила по разработке. оформлению и обращению проектной документации.

Разработала Ханнанова Т. М. ГБПОУ НХУ

• Архитектурно-строительными чертежами называют документы, которые содержат проекционные изображения зданий и сооружений, необходимых для его возведения.

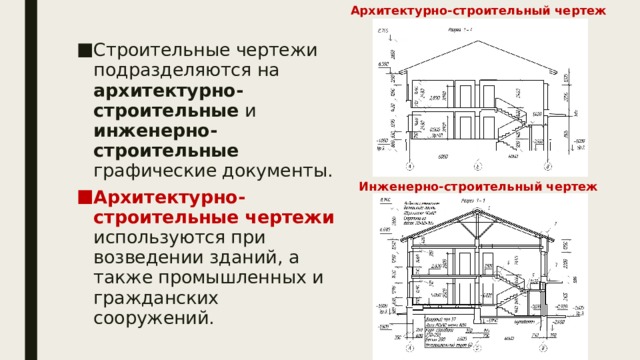

Архитектурно-строительный чертеж

• Строительные чертежи подразделяются на архитектурно-строительные и инженерно-строительные графические документы.

• Архитектурно-строительные чертежи используются при возведении зданий, а также промышленных и гражданских сооружений.

Инженерно-строительный чертеж

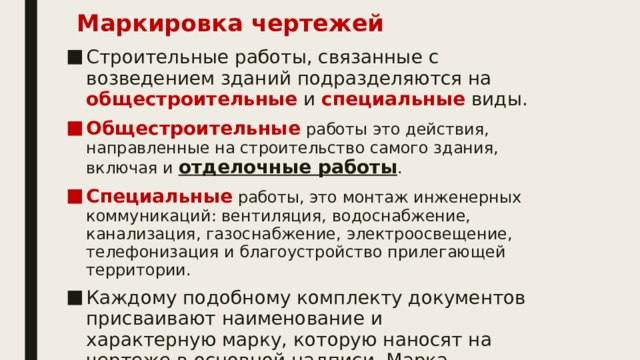

Маркировка чертежей

• Строительные работы, связанные с возведением зданий подразделяются на общестроительные и специальные виды.

• Общестроительные работы это действия, направленные на строительство самого здания, включая и отделочные работы .
• Специальные работы, это монтаж инженерных коммуникаций: вентиляция, водоснабжение, канализация, газоснабжение, электроосвещение, телефонизация и благоустройство прилегающей территории.

• Каждому подобному комплекту документов присваивают наименование и характерную марку, которую наносят на чертеже в основной надписи. Марка составлена из начальных заглавных букв названия исходной части проекта.

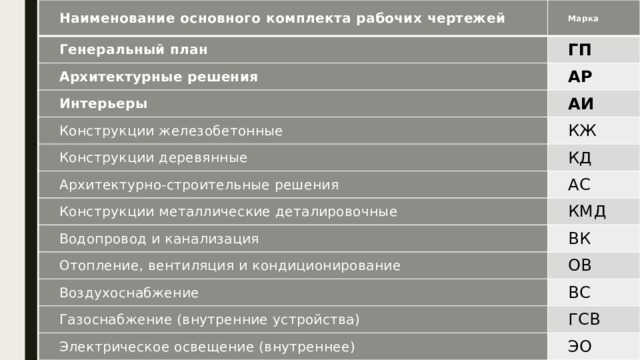

Наименование основного комплекта рабочих чертежей

Марка

Генеральный план

ГП

Архитектурные решения

АР

Интерьеры

АИ

Конструкции железобетонные

КЖ

Конструкции деревянные

КД

Архитектурно-строительные решения

АС

Конструкции металлические деталировочные

Водопровод и канализация

КМД

Отопление, вентиляция и кондиционирование

ВК

Воздухоснабжение

ОВ

Газоснабжение (внутренние устройства)

ВС

Электрическое освещение (внутреннее)

ГСВ

ЭО

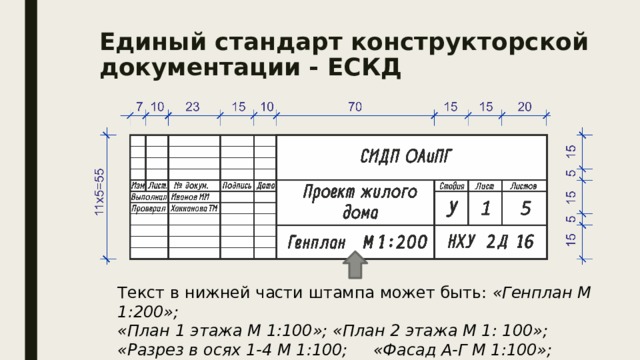

Единый стандарт конструкторской документации - ЕСКД

Текст в нижней части штампа может быть: «Генплан М 1:200»;

«План 1 этажа М 1:100»; «План 2 этажа М 1: 100»;

«Разрез в осях 1-4 М 1:100; «Фасад А-Г М 1:100»; «Перспектива»

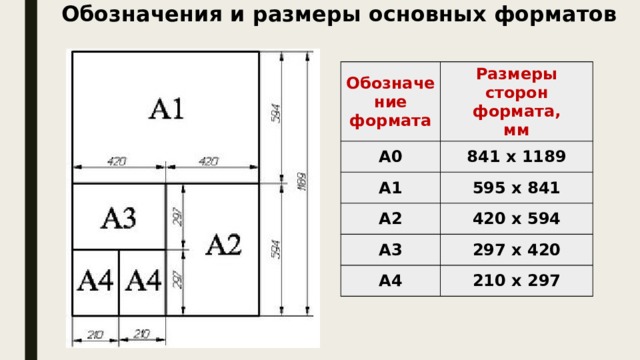

Обозначения и размеры основных форматов

Обозначение формата

Размеры сторон формата,

А0

мм

841 х 1189

А1

595 х 841

А2

420 х 594

А3

297 х 420

А4

210 х 297

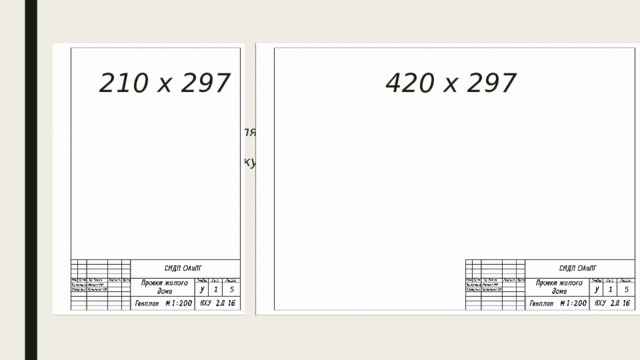

210 х 297

420 х 297

• Основная надпись для последующих листов чертежей, схем и текстовых документов

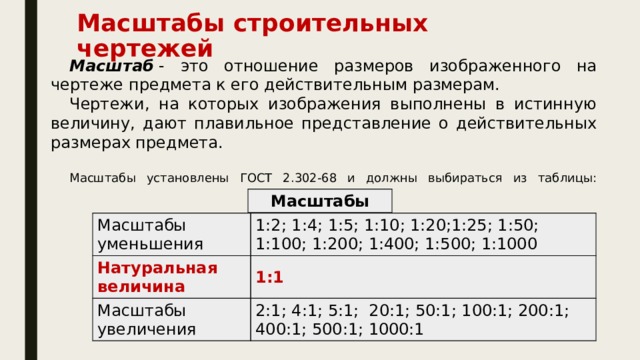

Масштабы строительных чертежей

Масштаб  - это отношение размеров изображенного на чертеже предмета к его действительным размерам.

Чертежи, на которых изображения выполнены в истинную величину, дают плавильное представление о действительных размерах предмета.

Масштабы установлены ГОСТ 2.302-68 и должны выбираться из таблицы:

Масштабы

Масштабы уменьшения

Натуральная величина

1:2; 1:4; 1:5; 1:10; 1:20;1:25; 1:50; 1:100; 1:200; 1:400; 1:500; 1:1000

Масштабы увеличения

1:1

2:1; 4:1; 5:1;  20:1; 50:1; 100:1; 200:1; 400:1; 500:1; 1000:1

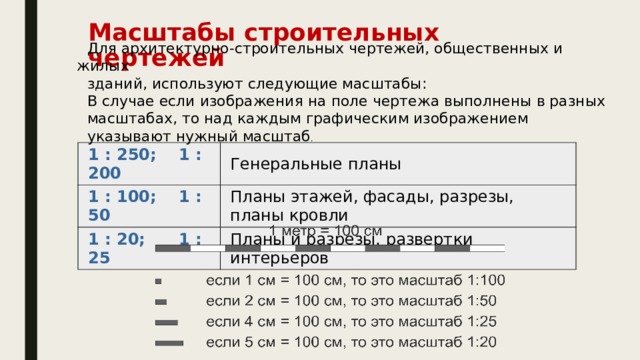

Масштабы строительных чертежей

Для архитектурно-строительных чертежей, общественных и жилых

зданий, используют следующие масштабы:

В случае если изображения на поле чертежа выполнены в разных

масштабах, то над каждым графическим изображением

указывают нужный масштаб .

1 : 250; 1 : 200

Генеральные планы

1 : 100; 1 : 50

Планы этажей, фасады, разрезы, планы кровли

1 : 20; 1 : 25

Планы и разрезы, развертки интерьеров

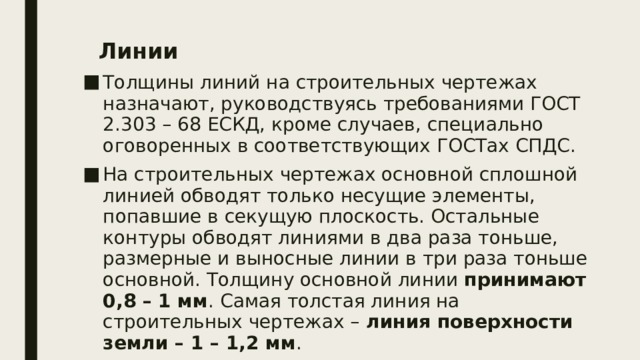

Линии

• Толщины линий на строительных чертежах назначают, руководствуясь требованиями ГОСТ 2.303 – 68 ЕСКД, кроме случаев, специально оговоренных в соответствующих ГОСТах СПДС.
• На строительных чертежах основной сплошной линией обводят только несущие элементы, попавшие в секущую плоскость. Остальные контуры обводят линиями в два раза тоньше, размерные и выносные линии в три раза тоньше основной. Толщину основной линии принимают 0,8 – 1 мм . Самая толстая линия на строительных чертежах – линия поверхности земли – 1 – 1,2 мм .

№ п.п

Наименование

1

2

Начертание

Сплошная толстая основная

Толщина линии по отношению к толщине основной линии

3

Сплошная тонкая

Сплошная волнистая

4

S

Основное назначение

5

Линия видимого контура

Штриховая

От S/3 до S/2

6

От S/3 до S/2

Штрих - пунктирная тонкая

И сечения

Линии размерные и выносные

Сплошная тонкая с изломами

Линии обрыва

От S/3 до S/2

От S/3 до S/2

Линии невидимого контура

Линии осевые и центровые

От S/3 до S/2

Длинные линии обрыва

При вычерчивании  чертежа планов, фасадов и разрезов здания  выдерживаются следующие толщины линий: в масштабе 1:100

• -линия земли – 1 …. 1,2 мм; -контур здания 0,8 ... 0,9 мм; -линии проемов,
• ворот, дверей и окон – 0,5 мм; -рисунок коробок,
• переплетов окон и полотен ворот,
• дверей и окон – 0,3 мм.

Пример фрагмента архитектурно-строительного чертежа

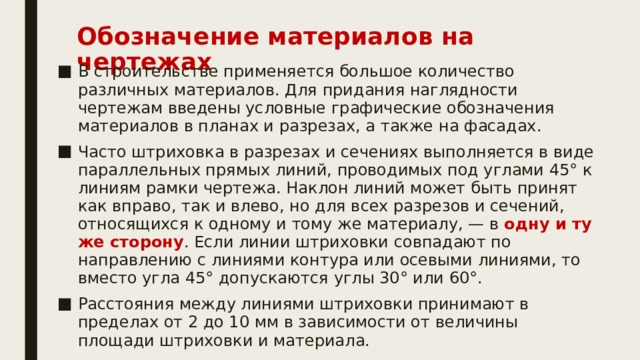

Обозначение материалов на чертежах

• В строительстве применяется большое количество различных материалов. Для придания наглядности чертежам введены условные графические обозначения материалов в планах и разрезах, а также на фасадах.
• Часто штриховка в разрезах и сечениях выполняется в виде параллельных прямых линий, проводимых под углами 45° к линиям рамки чертежа. Наклон линий может быть принят как вправо, так и влево, но для всех разрезов и сечений, относящихся к одному и тому же материалу, — в одну и ту же сторону . Если линии штриховки совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° допускаются углы 30° или 60°.
• Расстояния между линиями штриховки принимают в пределах от 2 до 10 мм в зависимости от величины площади штриховки и материала.

Строительные и отделочные материалы

Линии условных обозначений выполняются частично от руки, частично по линейке.

Отделочные материалы

Условные обозначения на планах, фасадах и разрезах.

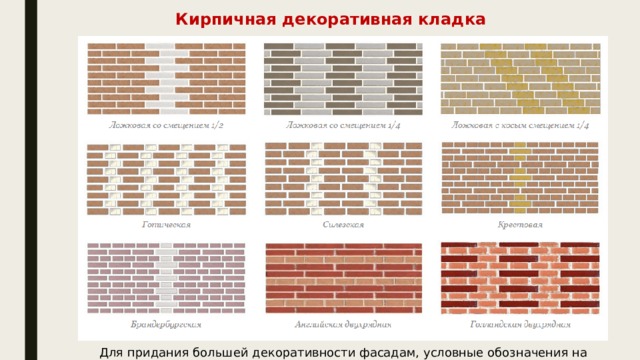

Кирпичная декоративная кладка

Для придания большей декоративности фасадам, условные обозначения на выполняют в цвете

Координационные оси, размерные и выносные линии.

• Координационные оси определяют положение конструктивных элементов здания, размеры шагов и пролетов.
• Осевые линии наносят штрихпунктирной тонкой линией с длинными штрихами и обозначают маркерами, которые проставляют в кружках.
• На планах зданий продольные оси, как правило, выносят слева от чертежа, поперечные — снизу.
• Поперечные оси маркируют порядковыми арабскими цифрами слева направо, а продольные - прописными буквами русского алфавита (кроме Ё, З, Й, О, X, Ы, Э) снизу вверх.

• Размер шрифта для обозначения осей должен быть больше размера шрифта размерных чисел, применяемых на чертеже, в 1,5—2 раза.
• Маркировка осей на разрезах, фасадах, узлах и деталях должна соответствовать плану.
• Диаметр кружков должен соответствовать масштабу чертежа: 8 мм — для масштаба 1:100; 10 мм — для 1:50; 12 мм — для 1:25; 1:20; 1: 10.

• Для нанесения размеров на чертеже проводят размерные и выносные линии.

• Раз­мерные линии (внешние) проводят вне контура чертежа в количестве от двух до четырех.

• Шаг – расстояние в плане между основными несущими поперечными конструкциями (колоннами, стенами).

• Пролёт – расстояние в плане между продольными разбивочными осями в направлении, соответствующем пролёту основных конструкций.
• Продольные оси параллельны главному фасаду здания.
• Поперечные оси перпендикулярны главному фасаду здания.
• Основными размерами здания является шаг, пролёт и высота этажа здания .

пролет

пролет

пролет

Координационные разбивочные оси

Г

В

Б

А

шаг

шаг

шаг

шаг

5

4

3

2

1

• Размеры на строительных чертежах, как правило, наносят в виде замкнутой цепочки .
• Размерные линии ограничивают засечками , кроме размеров радиусов и диаметров . Направление засечек справа налево , сверху вниз . отрезки, повёрнутые под углом 45° к размерной линии. Засечки наносят в местах пересечения выносных и размерных линий.
• Выносная линия выступает

за размерную на 1 - 5 мм.

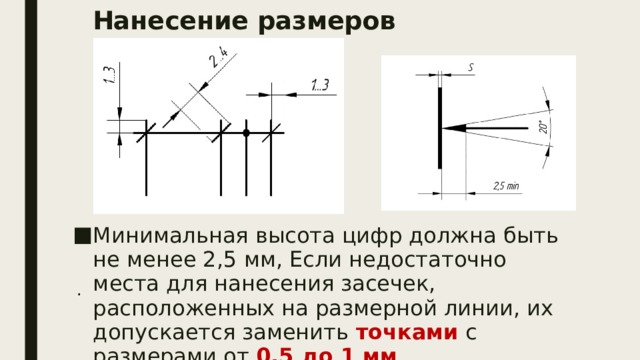

Нанесение размеров

• Минимальная высота цифр должна быть не менее 2,5 мм, Если недостаточно места для нанесения засечек, расположенных на размерной линии, их допускается заменить точками с размерами от  0,5 до 1 мм

.

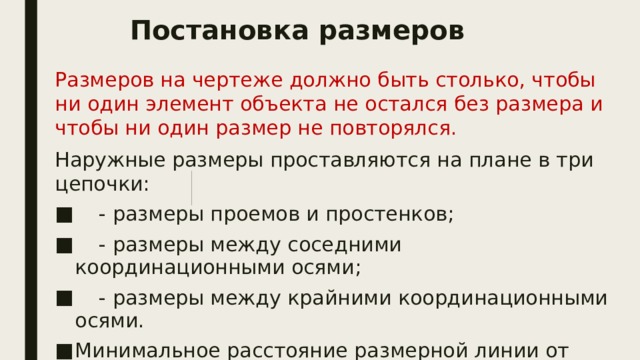

Постановка размеров

Размеров на чертеже должно быть столько, чтобы ни один элемент объекта не остался без размера и чтобы ни один размер не повторялся.

Наружные размеры проставляются на плане в три цепочки:

• - размеры проемов и простенков;
• - размеры между соседними координационными осями;
• - размеры между крайними координационными осями.
• Минимальное расстояние размерной линии от ближайшей к ней точки или линии объекта по ГОСТу - 10 мм, а между несколькими параллельными размерными линиями - 7 мм.

• Если на противоположных стенах размещение осей, проемов и простенков одинаковое, то цепочки наружных размеров ставят с одной стороны, если различное, то с каждой стороны;
• Привязка стен указывается для всех несущих стен, наружных и внутренних;
• Размеры(цифры) всегда ставят над размерной линией

Привязки конструктивных элементов здания к осям .

• Привязка – это расстояние от модульной координационной оси (продольной или поперечной) до грани или геометрической оси конструкции элемента, стены или колонны.
• Центральная привязка (А), т.е. ось расположена в центре, привязка внутренней несущей стены идет по геометрическому центру конструкции.
• Привязка наружной ненесущей стены (Б и В - нулевая привязка), проходит по внутренней или наружной грани наружной стены, зависит от конструктивных особенностей проекта.

В

Б

А

Номер помещения ставят в окружности диаметром 8 мм внутри помещения. Указывают экспликацию , то есть назначение этих помещений. Для помещений подсчитывают площади в м2, которые заносятся в таблицу экспликации помещений .

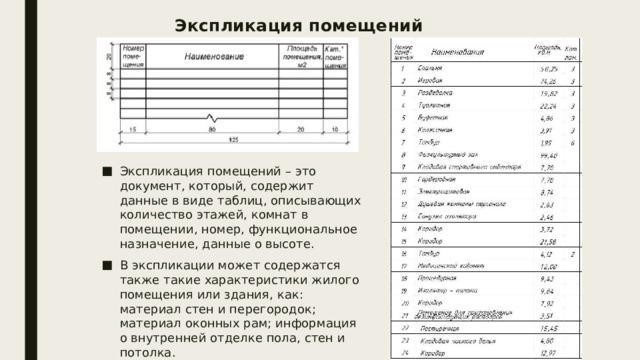

Экспликация помещений

• Экспликация помещений – это документ, который, содержит данные в виде таблиц, описывающих количество этажей, комнат в помещении, номер, функциональное назначение, данные о высоте.
• В экспликации может содержатся также такие характеристики жилого помещения или здания, как: материал стен и перегородок; материал оконных рам; информация о внутренней отделке пола, стен и потолка.

Планы, разрезы и фасады зданий

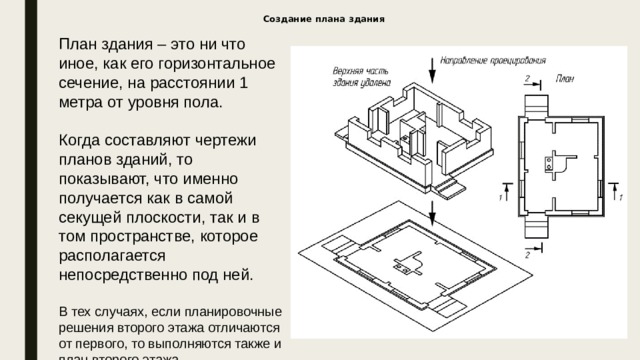

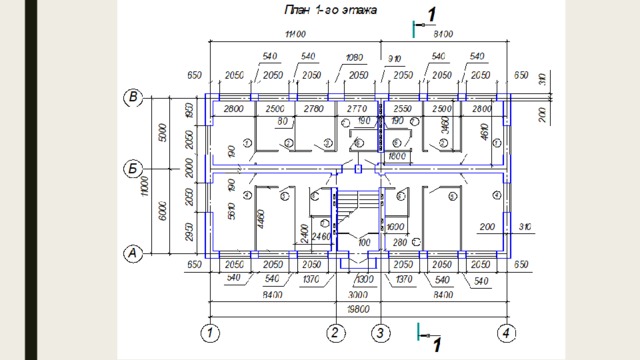

Создание плана здания

План здания – это ни что иное, как его горизонтальное сечение, на расстоянии 1 метра от уровня пола.

Когда составляют чертежи планов зданий, то показывают, что именно получается как в самой секущей плоскости, так и в том пространстве, которое располагается непосредственно под ней.

В тех случаях, если планировочные решения второго этажа отличаются от первого, то выполняются также и план второго этажа.

При этом наименование полученных планов производят строго по отметкам пола, то есть по числовым значениям уровней

(например:

«план на отметке 0.000»,

«план на отметке  5,500»,

«план на отметке -3.750»).

Размеры на чертежах ставят в миллиметрах.

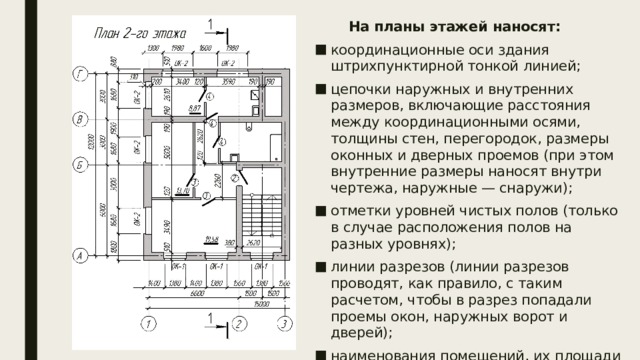

На планы этажей наносят:

• координационные оси здания штрихпунктирной тонкой линией;
• цепочки наружных и внутренних размеров, включающие расстояния между координационными осями, толщины стен, перегородок, размеры оконных и дверных проемов (при этом внутренние размеры наносят внутри чертежа, наружные — сна­ружи);
• отметки уровней чистых полов (только в случае расположения полов на разных уровнях);
• линии разрезов (линии разрезов проводят, как правило, с таким расчетом, чтобы в разрез попадали проемы окон, наружных ворот и дверей);
• наименования помещений, их площади

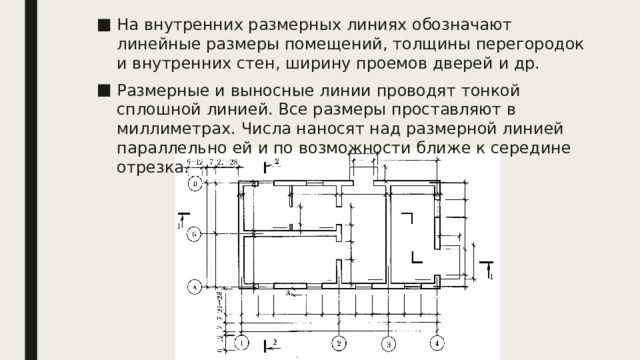

• На внутренних размерных линиях обо­значают линейные размеры помещений, тол­щины перегородок и внутренних стен, ширину проемов дверей и др.
• Размерные и выносные линии проводят тонкой сплошной линией. Все размеры проставляют в миллиметрах. Числа наносят над размерной линией параллельно ей и по возможности ближе к середине отрезка.

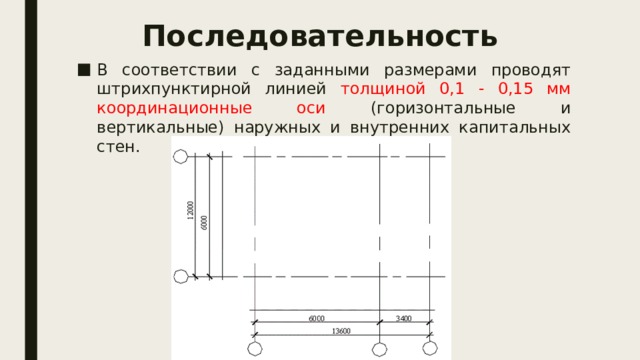

Последовательность

• В соответствии с заданными размерами проводят штрихпунктирной линией толщиной 0,1 - 0,15 мм координационные оси (горизонтальные и вертикальные) наружных и внутренних капитальных стен.

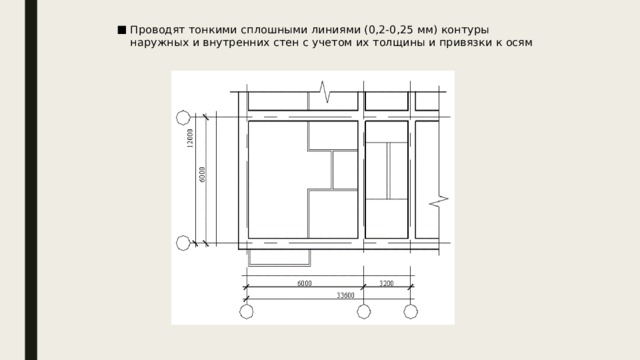

• Проводят тонкими сплошными линиями (0,2-0,25 мм) контуры наружных и внутренних стен с учетом их толщины и привязки к осям

В наружных стенах изображают дверные и оконные проемы с четвертями, размечают лестничные клетки, указывают места сан/тех оборудования

После изображения окон и дверей показывают расположение сантехнического оборудования:

в кухне – мойку и плиту,

в туалете – унитаз,

в ванной комнате – ванну и умывальник.

Условные графические изображения сантехнического оборудования выполняют в соответствии с ГОСТ 2.786-70*и ГОСТ 21.205-93, размеры наиболее часто встречающегося сантехнического оборудования.

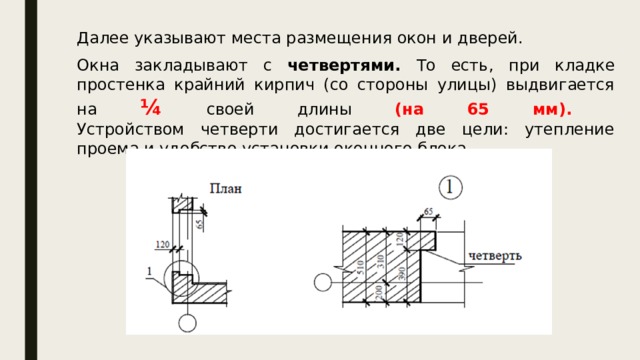

Далее указывают места размещения окон и дверей.

Окна закладывают с четвертями. То есть, при кладке простенка крайний кирпич (со стороны улицы) выдвигается на ¼ своей длины (на 65 мм). Устройством четверти достигается две цели: утепление проема и удобство установки оконного блока.

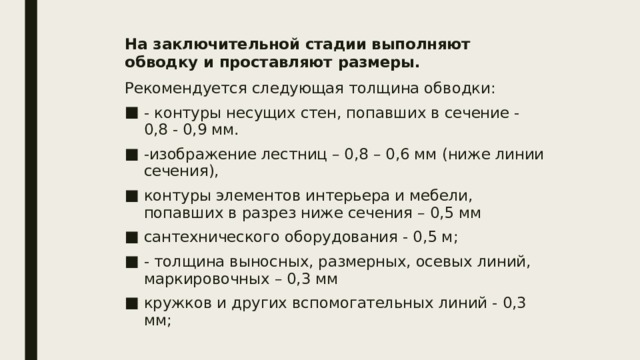

На заключительной стадии выполняют обводку и проставляют размеры.

Рекомендуется следующая толщина обводки:

• - контуры несущих стен, попавших в сечение - 0,8 - 0,9 мм.
• -изображение лестниц – 0,8 – 0,6 мм (ниже линии сечения),
• контуры элементов интерьера и мебели, попавших в разрез ниже сечения – 0,5 мм
• сантехнического оборудования - 0,5 м;
• - толщина выносных, размерных, осевых линий, маркировочных – 0,3 мм
• кружков и других вспомогательных линий - 0,3 мм;

Обводят чертеж «начисто» тушью или рапидографом, учитывая толщину линий; проставляют размеры.

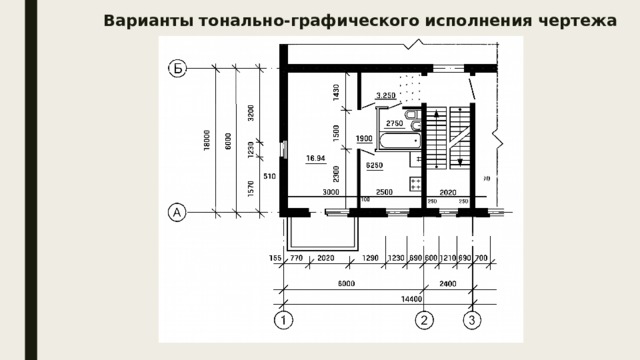

Варианты тонально-графического исполнения чертежа

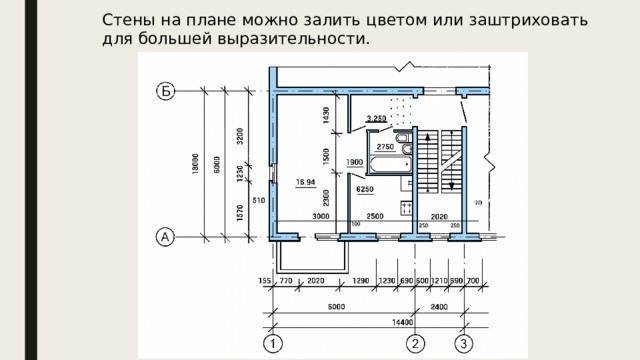

Стены на плане можно залить цветом или заштриховать

для большей выразительности.

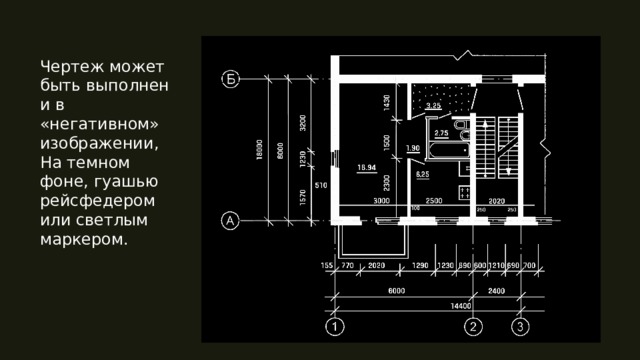

Чертеж может быть выполнен и в «негативном» изображении,

На темном фоне, гуашью рейсфедером или светлым маркером.

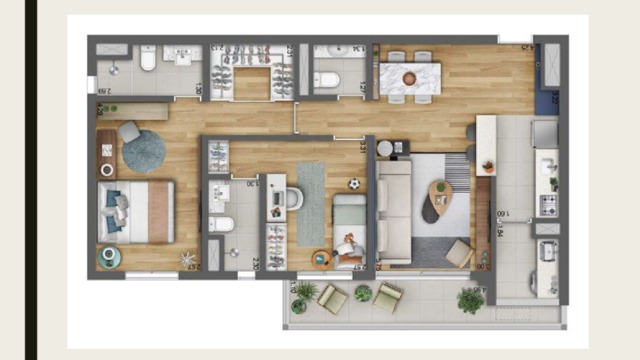

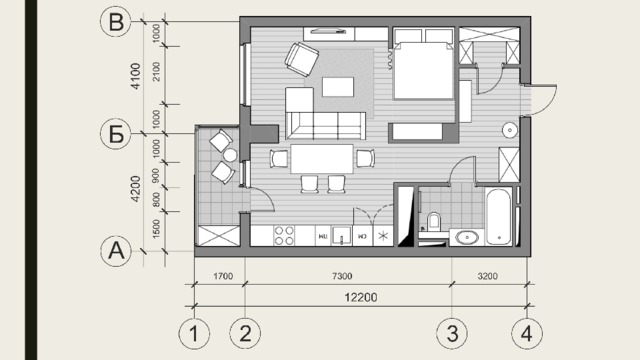

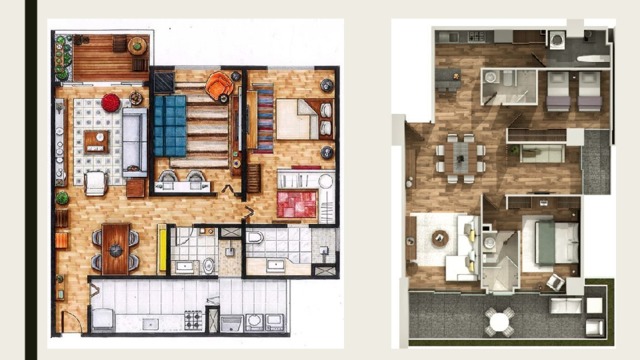

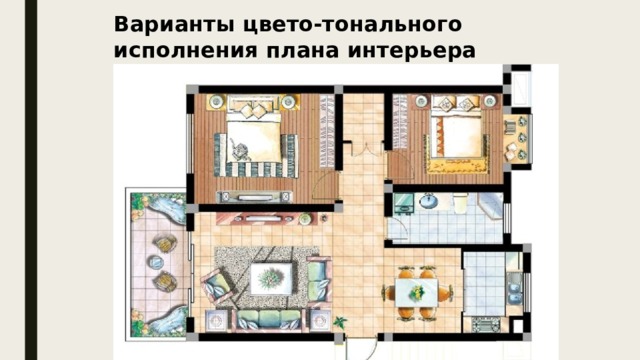

Варианты цвето-тонального исполнения плана интерьера

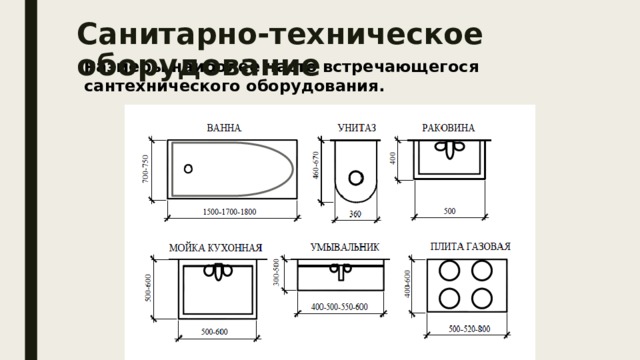

Санитарно-техническое оборудование

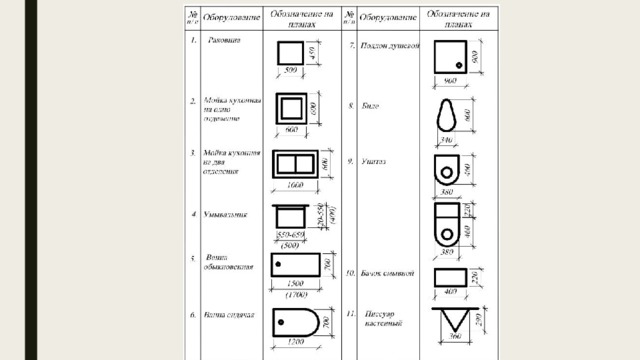

Размеры наиболее часто встречающегося сантехнического оборудования.

• Наиболее типичное расположение сан-тех оборудования

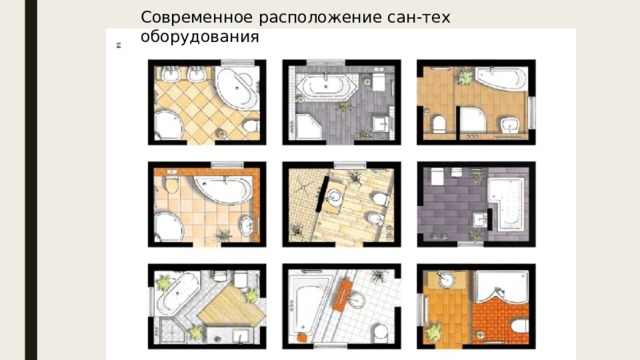

Современное расположение сан-тех оборудования

КУХНЯ

На современной кухне должно быть достаточно мест для хранения продуктов и посуды, достаточно техники и оборудования, а так же большая рабочая поверхность для готовки.

Размеры кухни

Минимальный размер кухни – от 6,5-7 м.кв. Но это очень маленькая кухня, где едва можно разместить мойку и плиту.

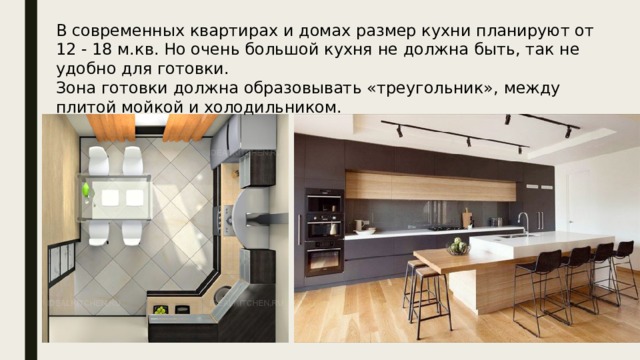

В современных квартирах и домах размер кухни планируют от 12 - 18 м.кв. Но очень большой кухня не должна быть, так не удобно для готовки.

Зона готовки должна образовывать «треугольник», между плитой мойкой и холодильником.

Наиболее

распространенные

варианты

планировок

кухни
