Тема урока: Дозиметрия

Подготовила: Ильясова Гульнара Османовна

Фронтальный опрос

• В чём заключается строение атома по Резерфорду ?
• Почему это строение называется планетарной моделью атома ?
• Из каких частиц состоит ядро атома ?
• Какая из этих частиц имеет заряд и какого знака ?
• Как взаимодействуют друг с другом протоны в ядре ?
• Какие же силы удерживают нуклоны в ядре ?
• Что такое радиоактивность ?
• Что собой представляют α - , β – частицы ?
• Химический элемент в общем виде записывается так : . Что означают и что показывают Z и N ?
• Что такое дефект масс ?
• Что такое энергия связи ?
• Что такое радиоактивность?
• Какие элементы в таблице Д.И. Менделеева являются радиоактивными?
• Каков состав радиоактивного излучения?

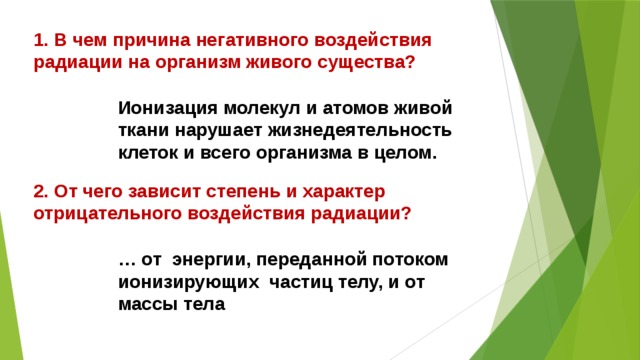

1. В чем причина негативного воздействия радиации на организм живого существа?

Ионизация молекул и атомов живой ткани нарушает жизнедеятельность клеток и всего организма в целом.

2. От чего зависит степень и характер отрицательного воздействия радиации?

… от энергии, переданной потоком ионизирующих частиц телу, и от массы тела

Поглощенная доза излучения D

– это энергия ионизирующего излучения Е, поглощенная облучаемым веществом (в частности, тканями организма) и рассчитанная на единицу массы.

В СИ единицей поглощенной дозы излучения является Гр (грэй).

1 грей равен поглощенной дозе излучения, при которой облучаемому веществу массой 1 кг передается энергия ионизирующего излучения 1 Дж.

Внесистемная единица поглощенной дозы излучения— радиан .

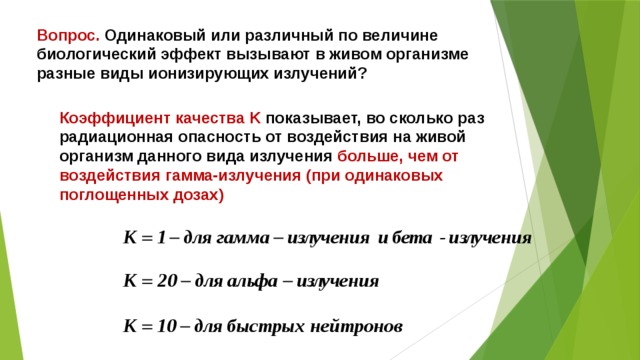

Вопрос. Одинаковый или различный по величине биологический эффект вызывают в живом организме разные виды ионизирующих излучений?

Коэффициент качества K показывает, во сколько раз радиационная опасность от воздействия на живой организм данного вида излучения больше, чем от воздействия гамма-излучения (при одинаковых поглощенных дозах)

Эквивалентная доза Н (D э )

- это величина, определяющая воздействие излучения на организм, и равная произведение поглощенной дозы на коэффициент качества.

В СИ единица эквивалентной дозы: 1 зиверт (Зв)

1 миллизиверт = 1мЗв = 0,001Зв = 10 -3 Зв

1 микрозиверт = мкЗв = 10 -6 Зв

Внесистемной единицей измерения служит Бэр (биологический эквивалент рентгена). [Н] = [Dэ] = [Бэр]

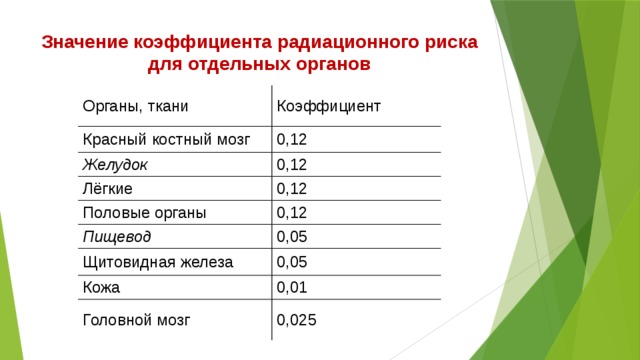

Значение коэффициента радиационного риска для отдельных органов

Органы, ткани

Красный костный мозг

Коэффициент

0,12

Желудок

0,12

Лёгкие

0,12

Половые органы

Пищевод

0,12

0,05

Щитовидная железа

0,05

Кожа

0,01

Головной мозг

0,025

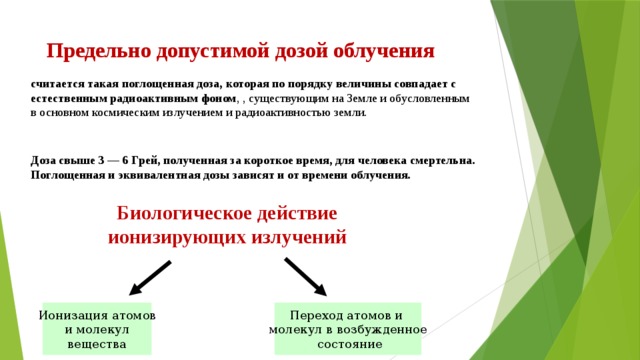

Предельно допустимой дозой облучения

считается такая поглощенная доза, которая по порядку величины совпадает с естественным радиоактивным фоном , , существующим на Земле и обусловленным в основном космическим излучением и радиоактивностью земли.

Доза свыше 3 — 6 Грей, полученная за короткое время, для человека смертельна.

Поглощенная и эквивалентная дозы зависят и от времени облучения.

Биологическое действие ионизирующих излучений

Ионизация атомов

Переход атомов и

и молекул

молекул в возбужденное

вещества

состояние

Для оценки воздействия различных видов излучений на организм, существует ряд методов, в основе которых лежат те физико-химические изменения, которые возникают при взаимодействии излучений со средой. Наиболее выраженными эффектами этого взаимодействия являются процессы ионизации и возбуждения атомов и молекул среды.

Дозиметры — приборы, измеряющие дозу или мощность дозы излучения.

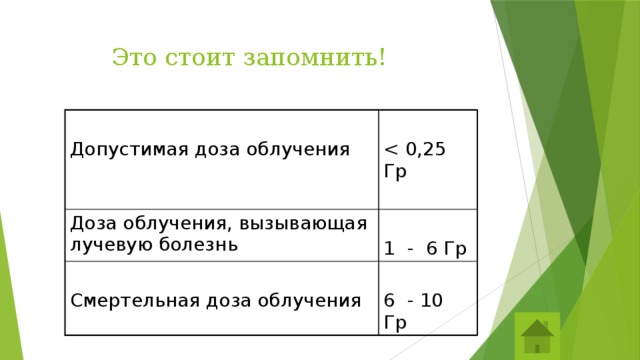

Это стоит запомнить!

Допустимая доза облучения

Доза облучения, вызывающая лучевую болезнь

1 - 6 Гр

Смертельная доза облучения

6 - 10 Гр

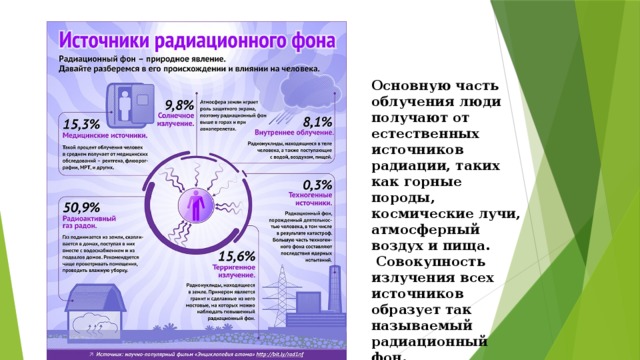

Основную часть облучения люди получают от естественных источников радиации, таких как горные породы, космические лучи, атмосферный воздух и пища.

  Совокупность излучения всех источников образует так называемый радиационный фон.

Как радон входит в Ваш дом?

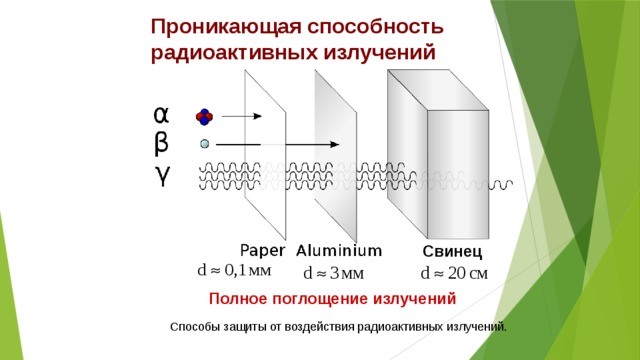

Проникающая способность радиоактивных излучений

Свинец

Полное поглощение излучений

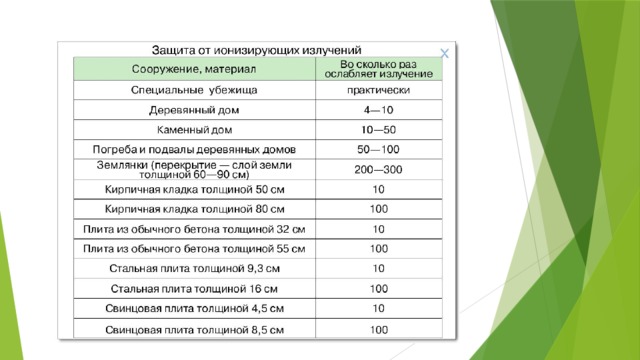

Способы защиты от воздействия радиоактивных излучений.

Закрепление:

Задача 1. В ткани массой m = 10 г поглощается 10 9 α-частиц с энергией Е = 8*10^-6 Дж. Найти поглощённую дозу излучения.

Задача 2. К задаче 1 определить эквивалентную дозу излучения при коэффициенте качества для α-частиц K = 20.

Эквивалентная доза излучения

m

Поглощённая доза излучения

Масса

Зв.

k

Энергия

E

кг.

Коэффициент биологической эффективности

D

Гр.

H

Дж.

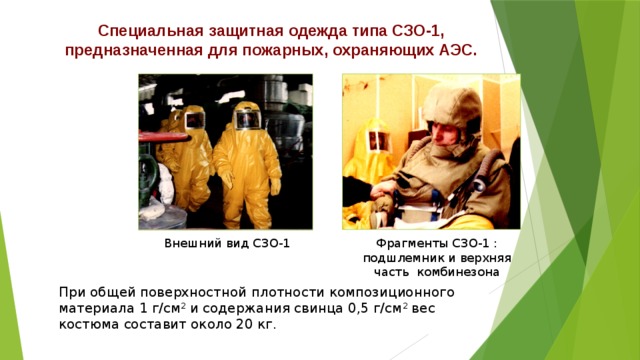

Специальная защитная одежда типа СЗО-1, предназначенная для пожарных, охраняющих АЭС.

Внешний вид СЗО-1

Фрагменты СЗО-1 : подшлемник и верхняя часть комбинезона

При общей поверхностной плотности композиционного материала 1 г/см 2 и содержания свинца 0,5 г/см 2 вес костюма составит около 20 кг.

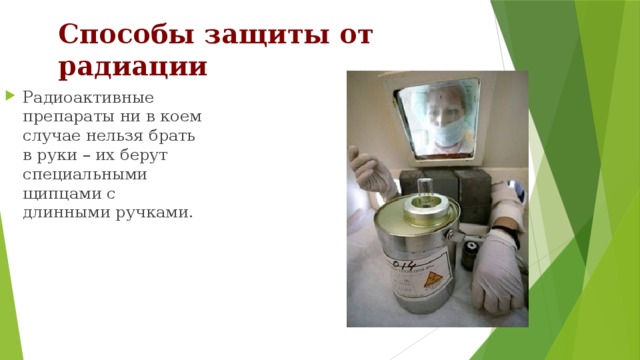

Способы защиты от радиации

• Радиоактивные препараты ни в коем случае нельзя брать в руки – их берут специальными щипцами с длинными ручками.

Бокс "Изотоп" для работы с радиоактивными веществами:

РФЯЦ-ВНИИТФ

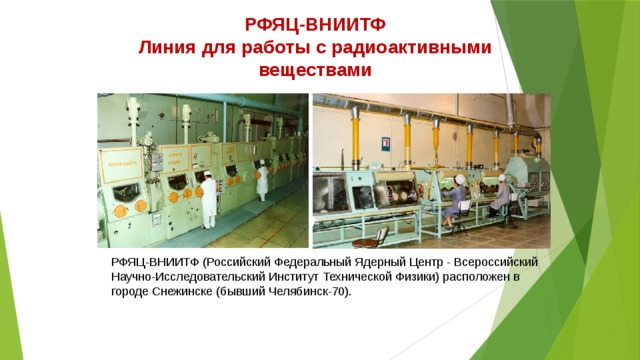

Линия для работы с радиоактивными веществами

РФЯЦ-ВНИИТФ (Российский Федеральный Ядерный Центр - Всероссийский Научно-Исследовательский Институт Технической Физики) расположен в городе Снежинске (бывший Челябинск-70).

Бокс "Изотоп" для работы с радиоактивными веществами:

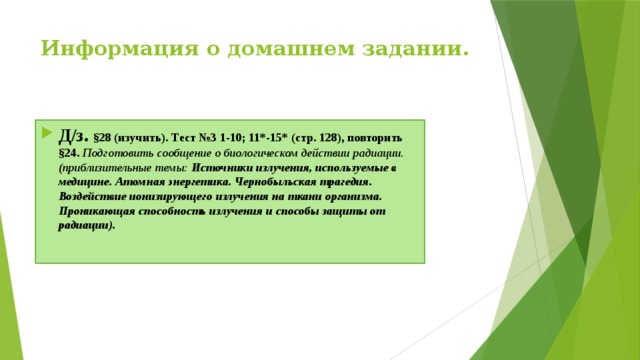

Информация о домашнем задании.

• Д/з. §28 (изучить). Тест №3 1-10; 11*-15* (стр. 128), повторить §24. Подготовить сообщение о биологическом действии радиации. (приблизительные темы: Источники излучения, используемые в медицине. Атомная энергетика. Чернобыльская трагедия. Воздействие ионизирующего излучения на ткани организма. Проникающая способность излучения и способы защиты от радиации).

Рефлексия

ПРОДОЛЖИТЕ ФРАЗУ:

- Сегодня на уроке я узнал ….

- Теперь я могу …

- Было интересно, полезно…
