Презентация на тему "Диаграммы".

Тема урока: «Столбчатые и круговые диаграммы»

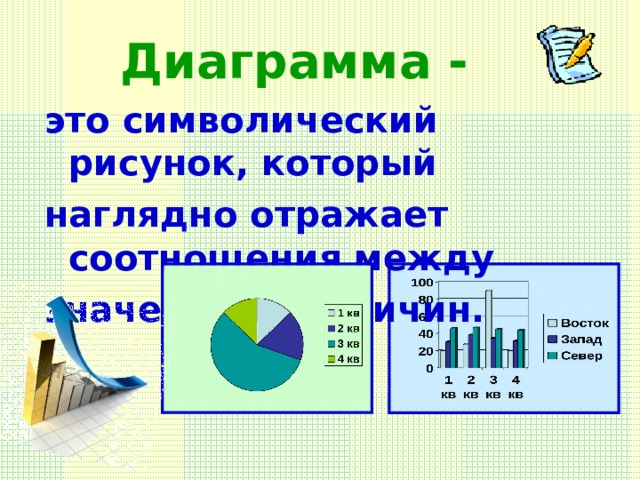

Диаграмма -

это символический рисунок, который

наглядно отражает соотношения между

значениями величин.

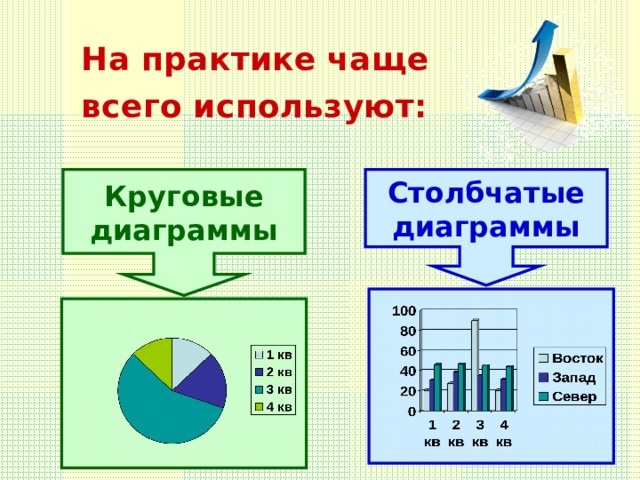

На практике чаще

всего используют:

Круговые

диаграммы

Столбчатые

диаграммы

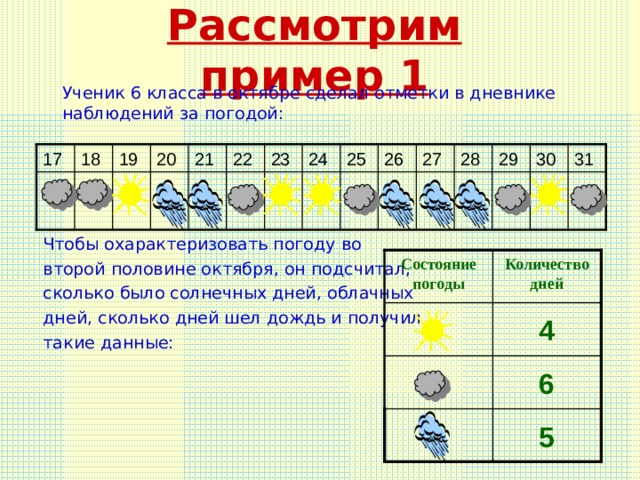

Рассмотрим пример 1

Ученик 6 класса в октябре сделал отметки в дневнике наблюдений за погодой:

Чтобы охарактеризовать погоду во

второй половине октября, он подсчитал,

сколько было солнечных дней, облачных

дней, сколько дней шел дождь и получил

такие данные:

17

26

18

31

30

29

27

28

25

24

23

22

21

20

19

Состояние погоды

Количество дней

4

6

5

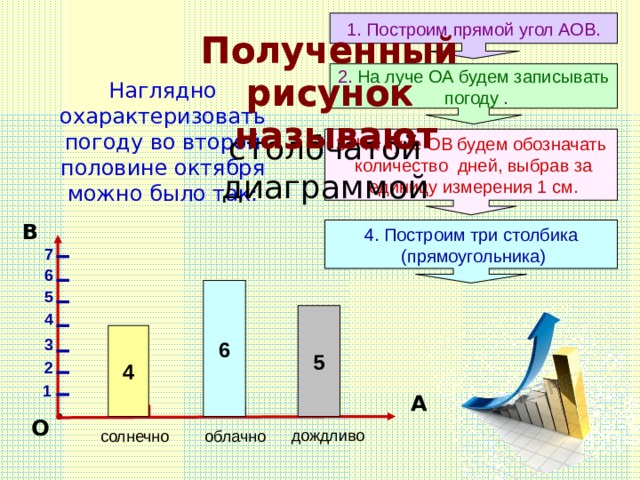

1. Построим прямой угол АОВ.

Полученный рисунок

называют

Полученный рисунок

называют

2. На луче ОА будем записывать

погоду .

Наглядно охарактеризовать погоду во второй половине октября можно было так:

столбчатой

диаграммой

3. На луче ОВ будем обозначать

количество дней, выбрав за

единицу измерения 1 см.

В

4. Построим три столбика

(прямоугольника)

7

6

6

5

4

5

4

3

2

1

А

О

дождливо

облачно

солнечно

Запомни!

Можно выбирать

произвольную ширину столбца и

произвольное расстояние между ними.

Но все столбики одной диаграммы

должны быть одинаковой ширины и

располагаться на одинаковом

расстоянии друг от друга .

О

А

В

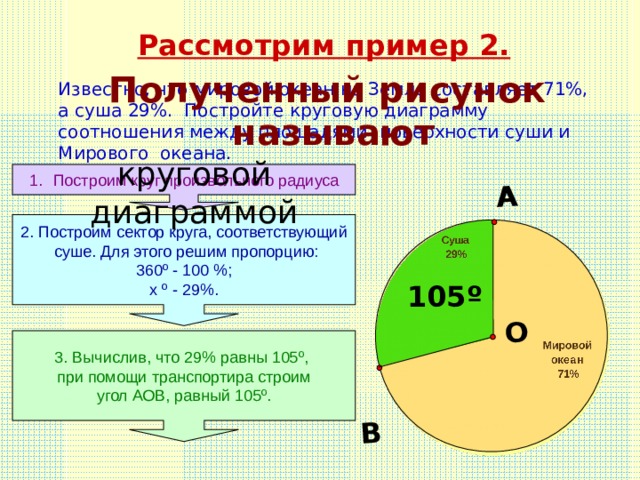

Рассмотрим пример 2.

Полученный рисунок

называют

Известно, что мировой океан на Земле составляет 71%, а суша 29%. Постройте круговую диаграмму соотношения между площадями поверхности суши и Мирового океана.

круговой

диаграммой

• Построим круг произвольного радиуса

2. Построим сектор круга, соответствующий

суше. Для этого решим пропорцию:

360 º - 100 %;

х º - 29%.

105 º

3. Вычислив, что 29% равны 105 º ,

при помощи транспортира строим

угол АОВ, равный 105 º .

Запомни!

На 1% круга

приходится

сектор с углом 3,6 º .
