Презентация на тему "Формирование изображения на экране монитора"

Тестирование

по теме «Компьютер как универсальное устройство для работы с информацией»

1. Выберите наиболее полное определение.

• компьютер – это электронный прибор с клавиатурой и экраном
• компьютер – это устройство для выполнения вычислений
• компьютер – это устройство для хранения и передачи информации
• компьютер – это универсальное электронное программно-управляемое устройство для работы с информацией.

2. После отключения питания компьютера сохраняется информация, находящаяся:

• в оперативной памяти
• в процессоре
• во внешней памяти
• в видеопамяти

3. Укажите, в какой из групп устройств перечислены только устройства ввода информации:

• принтер, монитор, акустические колонки, микрофон
• клавиатура, сканер, микрофон, мышь
• клавиатура, джойстик, монитор, мышь
• флэш-память, сканер, микрофон, мышь

4. Производительность работы компьютера (быстрота выполнения операций) зависит от:

• тактовой частоты процессора
• размера экрана монитора
• напряжения сети
• быстроты нажатия клавиш

5. Совокупность всех программ, предназначенных для выполнения на компьютере, называют:

• системой программирования
• программным обеспечением
• операционной системой
• приложениями

6. Файл – это:

• используемое в компьютере имя программы или данных
• поименная область во внешней памяти
• программа, помещённая в оперативную память и готовая к исполнению
• данные, размещенные в памяти и используемые какой-либо программой

7. Для удобства работы с файлами их группируют:

• в корневые каталоги
• в архивы
• в каталоги
• на дискете

8. Дополните по аналогии: человек–записная книжка, компьютер:

• процессор
• долговременная память
• клавиатура
• монитор

9. Текстовый редактор представляет собой программный продукт, входящий в состав:

• системного программного обеспечения; систем программирования; прикладного программного обеспечения; уникального программного обеспечения; операционной системы.
• системного программного обеспечения;
• систем программирования;
• прикладного программного обеспечения;
• уникального программного обеспечения;
• операционной системы.

10. Полный путь к файлу имеет вид C:\BOOK\name_may_1.ppt. Расширение этого файла:

• name_may_1
• may_1.ppt
• ppt
• C:\BOOK\

1. Выберите наиболее полное определение.

d) компьютер – это универсальное электронное программно-управляемое устройство для работы с информацией.

2. После отключения питания компьютера сохраняется информация, находящаяся:

c) во внешней памяти

3. Укажите, в какой из групп устройств перечислены только устройства ввода информации:

b) клавиатура, сканер, микрофон, мышь

4. Производительность работы компьютера (быстрота выполнения операций) зависит от:

• тактовой частоты процессора

5. Совокупность всех программ, предназначенных для выполнения на компьютере, называют:

b) программным обеспечением

6. Файл – это:

b) поименная область во внешней памяти

7. Для удобства работы с файлами их группируют:

c) в каталоги

8. Дополните по аналогии: человек–записная книжка, компьютер:

b) долговременная память

9. Текстовый редактор представляет собой программный продукт, входящий в состав:

c) прикладного программного обеспечения;

10. Полный путь к файлу имеет вид C:\BOOK\name_may_1.ppt. Расширение этого файла:

c) ppt

Формирование изображения на экране монитора


на экране

Формируется

из отдельных

точек

– п и к с е л е й.

Пространственное разрешение монитора –

это количество пикселей, из которых складывается изображение на экране.

Оно определяется как произведение количества строк изображения на количество точек в строке.

… .……….

Пространственное разрешение монитора

1 2 3 4………………………………….. 1280

Например, разрешение монитора 1280x1024 означает, что изображение на его экране будет состоять из 1024 строк, каждая из которых содержит 1280 пикселей.

2

3

1024

Всего

1310720 точек

Пространственное разрешение монитора

Изображение высокого разрешения состоит из большого количества мелких точек и имеет хорошую чёткость. Изображение низкого разрешения состоит из меньшего количества более крупных точек и может быть недостаточно чётким.

Изображения высокого и низкого разрешения

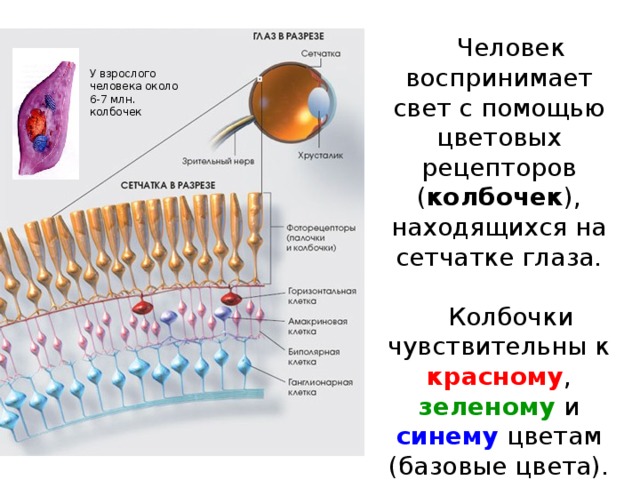

Человек воспринимает свет с помощью цветовых рецепторов ( колбочек ), находящихся на сетчатке глаза.

Колбочки чувствительны к красному , зеленому и синему цветам (базовые цвета).

У взрослого человека около

6-7 млн. колбочек

Белый цвет может быть разложен с помощью оптических приборов (призма) или природных явлений на различные цвета спектра

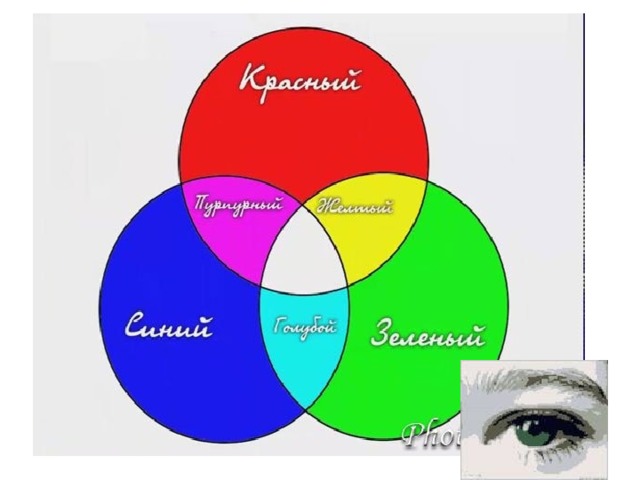

Сумма красного , зеленого и синего цветов воспринимается человеком как белый цвет , их отсутствие — как черный, а различные их сочетания — как многочисленные оттенки цветов.

С монитора компьютера человек воспринимает как сумму излучения 3-х базовых цветов: красного , зелёного и синего .

Такая система цветопередачи называется RGB, по первым буквам английских названий цветов ( Red , Green , Blue )

Формирование цвета

Цвета в палитре RGB формируются путём сложения базовых цветов. Color = R + G + B

При минимальных интенсивностях всех базовых цветов получается чёрный цвет, при максимальных интенсивностях – белый цвет.

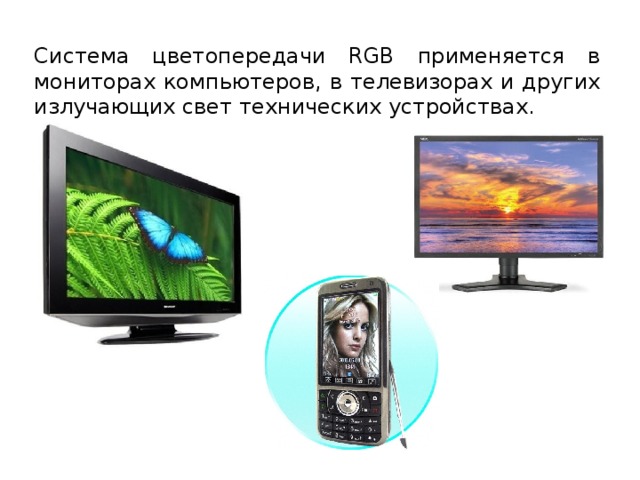

Система цветопередачи RGB применяется в мониторах компьютеров, в телевизорах и других излучающих свет технических устройствах.

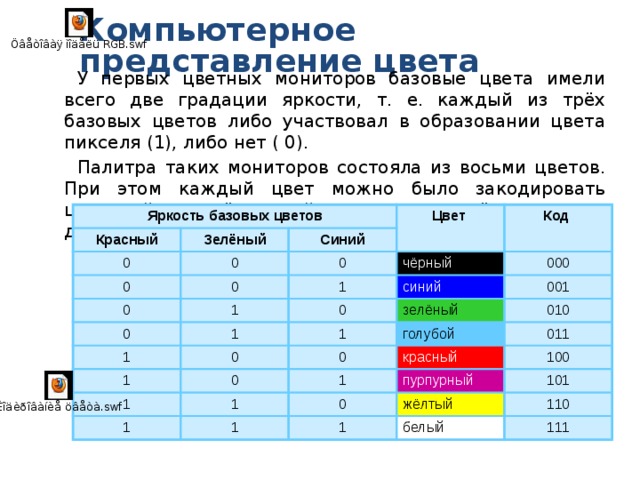

Компьютерное представление цвета

У первых цветных мониторов базовые цвета имели всего две градации яркости, т. е. каждый из трёх базовых цветов либо участвовал в образовании цвета пикселя (1), либо нет ( 0).

Палитра таких мониторов состояла из восьми цветов. При этом каждый цвет можно было закодировать цепочкой из трёх нулей и единиц - трёхразрядным двоичным кодом.

Яркость базовых цветов

Красный

0

Зелёный

0

Цвет

Синий

0

0

Код

0

0

0

чёрный

1

1

000

синий

1

0

1

001

1

0

зелёный

1

0

голубой

0

1

010

красный

011

1

1

1

100

пурпурный

0

1

101

жёлтый

1

110

белый

111

Компьютерное представление цвета

Современные компьютеры обладают необычайно богатыми палитрами, количество цветов в которых зависит от того, сколько двоичных разрядов отводится для кодирования цвета пикселя.

Глубина цвета - длина двоичного кода, который используется для кодирования цвета пикселя. Количество N цветов в палитре и глубина i цвета связаны между собой соотношением: N = 2 i .

Глубина цвета

8

Количество цветов в палитре

16

2 8 = 256

2 16 = 65 536

24

2 24 = 16 777 216

Определим количество цветов в палитре

N = 2 i

N- количество цветов в палитре

i – глубина цвета (в битах)

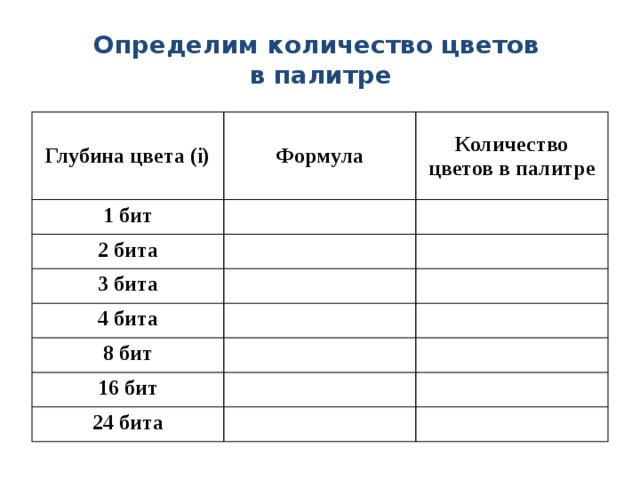

Определим количество цветов в палитре

Глубина цвета (i)

Формула

1 бит

Количество цветов в палитре

2 бита

3 бита

4 бита

8 бит

16 бит

24 бита

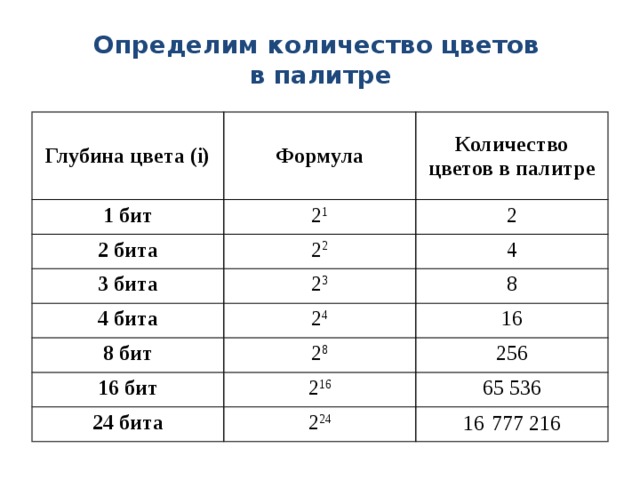

Определим количество цветов в палитре

Глубина цвета (i)

Формула

1 бит

Количество цветов в палитре

2 1

2 бита

2 2

2

3 бита

4

2 3

4 бита

2 4

8 бит

8

16

2 8

16 бит

2 16

256

24 бита

65 536

2 24

16   777 216

Видеосистема персонального компьютера

Качество изображения на экране компьютера зависит как от пространственного разрешения монитора, так и от характеристик видеокарты (видеоадаптера), состоящей из видеопамяти и видеопроцессора.

Пространственное разрешение монитора, глубина цвета и частота обновления экрана - основные параметры, определяющие качество компьютерного изображения. В операционных системах предусмотрена возможность выбора необходимого пользователю и технически возможного графического режима

Видеосистема

Видеоадаптер

Монитор

Видеопроцессор

Видеопамять

Размер 256, 512 Мб

Частота обновления

и более

экрана не менее 75 Гц

Вопросы и задания

Рассчитайте объем видеопамяти, необходимой для хранения графического изображения, занимающего весь экран монитора с разрешением 1024х768 и количеством отображаемых цветов, равных 16 777 216.

Вопросы и задания

Рассчитайте объем видеопамяти, необходимой для хранения графического изображения, занимающего весь экран монитора с разрешением 1024х768 и количеством отображаемых цветов, равных 16 777 216.

Ответ: 2,25 Мбайта

Вопросы и задания

Выберите (отметьте галочкой) основные параметры монитора, определяющие качество компьютерного изображения:



размер по диагонали



пространственное разрешение



глубина цвета



тактовая частота





потребляемая мощность

разрядность



вес



быстродействие



частота обновления экрана

Вопросы и задания

Выберите (отметьте галочкой) основные параметры монитора, определяющие качество компьютерного изображения:





размер по диагонали

пространственное разрешение





глубина цвета

тактовая частота





потребляемая мощность

разрядность





вес

быстродействие



частота обновления экрана

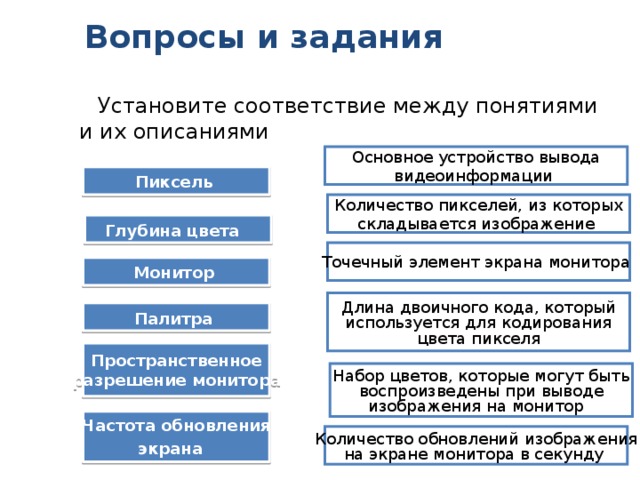

Вопросы и задания

Установите соответствие между понятиями и их описаниями

Основное устройство вывода

видеоинформации

Пиксель

Количество пикселей, из которых

складывается изображение

Глубина цвета

Точечный элемент экрана монитора

Монитор

Длина двоичного кода, который

используется для кодирования

цвета пикселя

Палитра

Пространственное

разрешение монитора

Набор цветов, которые могут быть

воспроизведены при выводе

изображения на монитор

Частота обновления

экрана

Количество обновлений изображения

на экране монитора в секунду

Вопросы и задания

Установите соответствие между понятиями и их описаниями

Основное устройство вывода

видеоинформации

Пиксель

Количество пикселей, из которых

складывается изображение

Глубина цвета

Точечный элемент экрана монитора

Монитор

Длина двоичного кода, который

используется для кодирования

цвета пикселя

Палитра

Пространственное

разрешение монитора

Набор цветов, которые могут быть

воспроизведены при выводе

изображения на монитор

Частота обновления

экрана

Количество обновлений изображения

на экране монитора в секунду
