Презентация по теме "КПД"

Всероссийский фестиваль педагогических идей «Открытый урок» 2013 – 2014 учебный год,

раздел «Преподавание физики»

Урок отработки

специальных умений и навыков по физике

для обучающихся 7 класса

Автор методической разработки урока: Никитина Анна Васильевна , учитель физики, МБОУ «Гимназия № 41» г. Кемерово

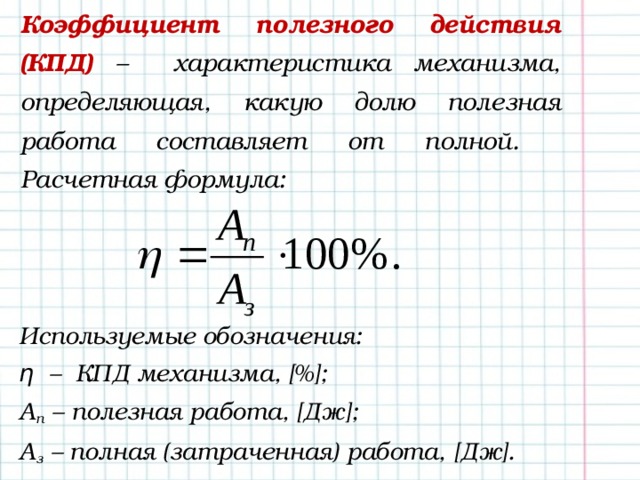

Коэффициент полезного действия (КПД) – характеристика механизма, определяющая, какую долю полезная работа составляет от полной. Расчетная формула:

Используемые обозначения:

η – КПД механизма, [%];

А п – полезная работа, [Дж];

А з – полная (затраченная) работа, [Дж].

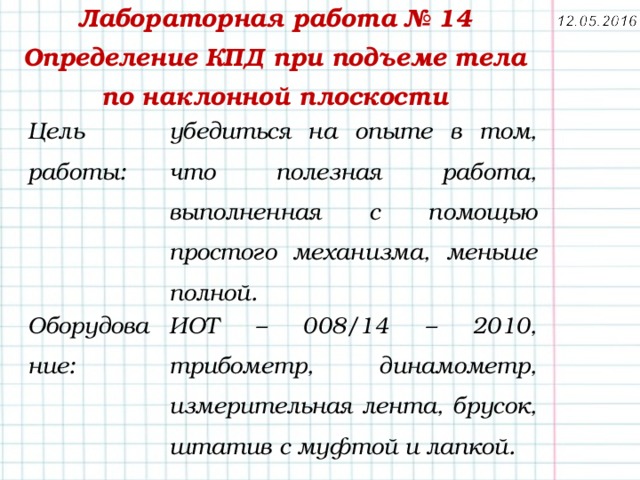

Лабораторная работа № 14 Определение КПД при подъеме тела по наклонной плоскости

Цель работы:

убедиться на опыте в том, что полезная работа, выполненная с помощью простого механизма, меньше полной.

Оборудование:

ИОТ – 008/14 – 2010, трибометр, динамометр, измерительная лента, брусок, штатив с муфтой и лапкой.

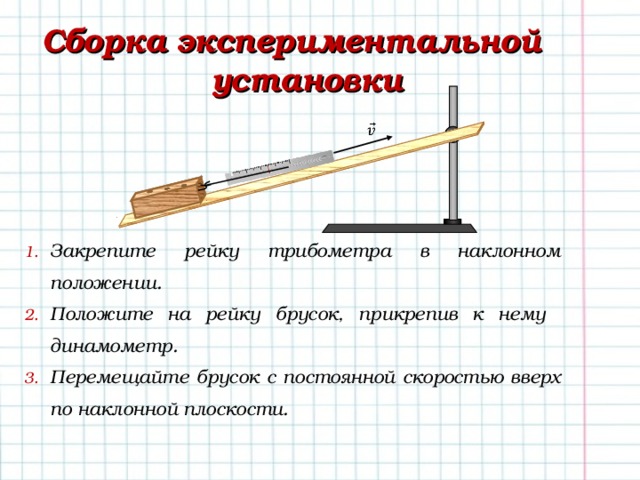

Сборка экспериментальной установки

• Закрепите рейку трибометра в наклонном положении.
• Положите на рейку брусок, прикрепив к нему динамометр.
• Перемещайте брусок с постоянной скоростью вверх по наклонной плоскости.

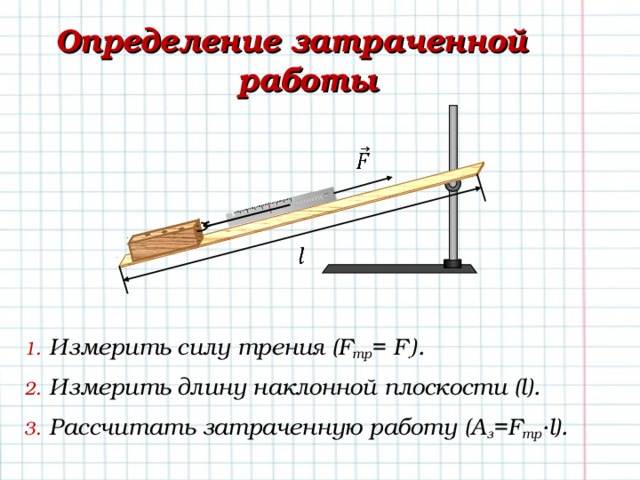

Определение затраченной работы

• Измерить силу трения ( F тр = F . ).
• Измерить длину наклонной плоскости (l) .
• Рассчитать затраченную работу (A з =F тр · l) .

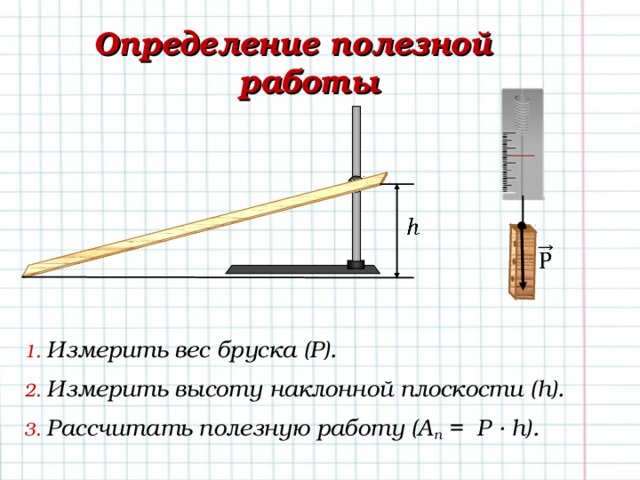

Определение полезной работы

• Измерить вес бруска (Р).
• Измерить высоту наклонной плоскости ( h ).
• Рассчитать полезную работу (A п = P · h) .

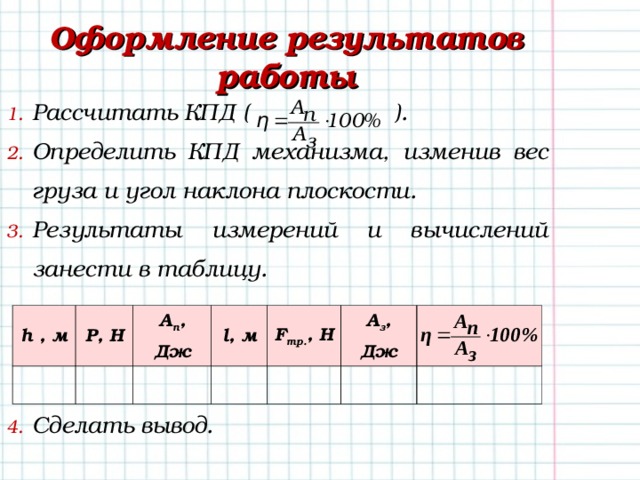

Оформление результатов работы

• Рассчитать КПД ( ).
• Определить КПД механизма, изменив вес груза и угол наклона плоскости.
• Результаты измерений и вычислений занести в таблицу.
• Сделать вывод.

h , м

Р, Н

А п , Дж

l , м

F тр. , Н

А з , Дж

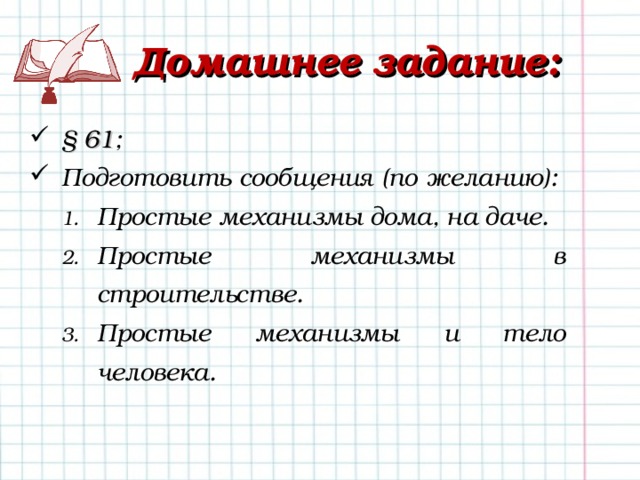

Домашнее задание:

• § 61 ;
• Подготовить сообщения (по желанию):

• Простые механизмы дома, на даче. Простые механизмы в строительстве. Простые механизмы и тело человека.
• Простые механизмы дома, на даче.
• Простые механизмы в строительстве.
• Простые механизмы и тело человека.

Что называют простыми механизмами?

Ответ : Приспособления, служащие для преобразования силы, называют простыми механизмами.

Для какой цели применяют простые механизмы?

Ответ : В большинстве случаев простые механизмы применяют для получения выигрыша в силе.

Какие условия необходимы для совершения механической работы?

Ответ: Механическая работа совершается, если на тело действует сила и оно движется под действием приложенной силы .

Привести формулу расчета механической работы

Ответ: Механическая работа равна произведению приложенной к телу силы и пройдённому по направлению этой силы пути:

A = F·s ,

где А – работа, F – сила, s – пройденный путь.

Назвать единицы измерения механической работы

Ответ: Единица измерения работы – джоуль (Дж). За единицу работы принимают работу, совершаемую силой 1 Н, на пути, равном 1 м:

1 Дж = 1Н · м.

В чем состоит «золотое правило» механики?

Ответ: во сколько раз выигрываем в силе, во столько раз проигрываем в расстоянии. Выигрыш в работе получить невозможно.

Какую силу называют

силой трения?

Ответ : Силу, возникающую при соприкосновении поверхности одного тела с поверхностью другого тела, препятствующую их относительному движению, называют силой трения.

Назвать причины

возникновения трения

Ответ: различают 2 причины возникновения силы трения:

• шероховатость соприкасающихся поверхностей;
• взаимное притяжение молекул соприкасающихся тел.

Как можно измерить силу трения?

Ответ: силу трения можно измерить, измерив силу, с которой динамометр действует на тело при его равномерном движении.

Как называют прибор для измерения силы?

Ответ: прибор для измерения силы называют динамометром (от греч. динамис – сила, метрео – измеряю).

Как определяется цена деления шкалы измерительного прибора?

Ответ: для определения цены деления шкалы измерительного прибора необходимо:

• найти два ближайших оцифрованных деления шкалы,
• вычесть из большего значения меньшее,
• разность разделить на число промежутков между выбранными делениями.

Что называют весом тела?

Ответ: силу, с которой тело вследствие притяжения к Земле действует на опору или подвес, называют весом тела.

Дать характеристику

весу тела.

Ответ: вес направлен по радиусу к центру Земли, точкой его приложения является место соприкосновения с опорой или подвесом, значение рассчитывается по формуле Р = mg , где P  вес тела, m – масса тела, g – ускорение свободного падения. .

Как можно измерить

вес тела?

Ответ: вес можно измерить, подвесив тело на крючок динамометра.

Назвать единицы измерения веса тела

Ответ: вес тела измеряется в ньютонах.

Назвать виды простых механизмов

Ответ: к простым механизмам относится: рычаги его разновидности – блок и ворот; наклонная плоскость и ее разновидности – клин , винт.
