«Презентация "Шиповые столярные соединения"»
Шиповые
столярные соединения

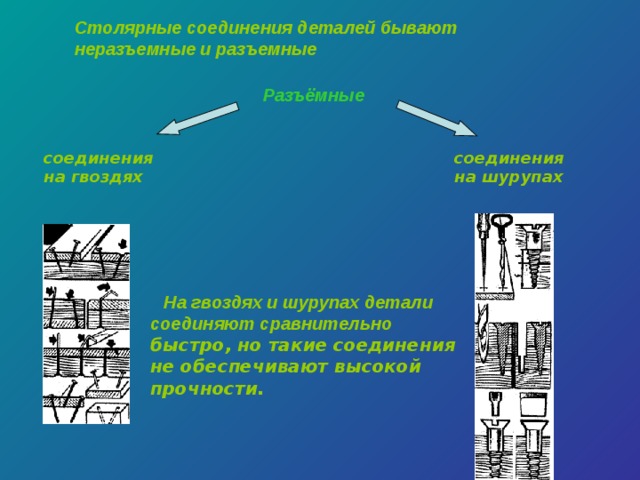

Столярные соединения деталей бывают неразъемные и разъемные
Разъёмные
соединения на гвоздях
соединения на шурупах
На гвоздях и шурупах детали соединяют сравнительно быстро, но такие соединения не обеспечивают высокой прочности.

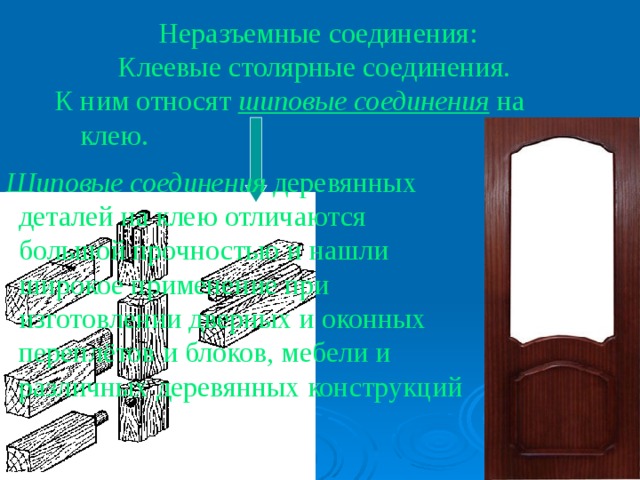

Неразъемные соединения:
Клеевые столярные соединения.
К ним относят шиповые соединения на клею.
Шиповые соединения деревянных деталей на клею отличаются большой прочностью и нашли широкое применение при изготовлении дверных и оконных переплётов и блоков, мебели и различных деревянных конструкций

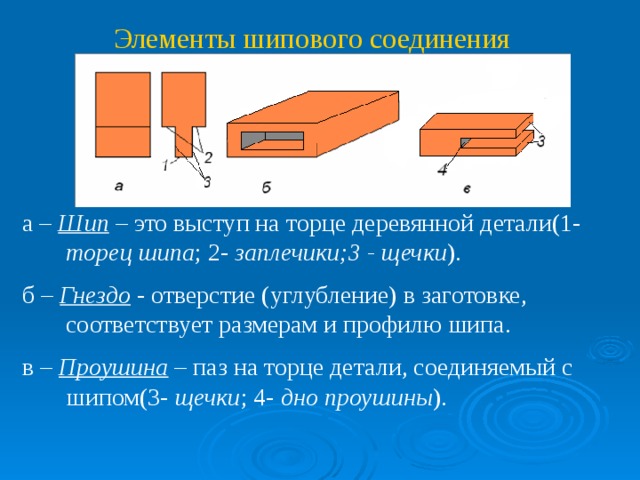

Элементы шипового соединения
а – Шип – это выступ на торце деревянной детали(1- торец шипа ; 2- заплечики;3 - щечки ).
б – Гнездо - отверстие (углубление) в заготовке, соответствует размерам и профилю шипа.
в – Проушина – паз на торце детали, соединяемый с шипом(3- щечки ; 4- дно проушины ).

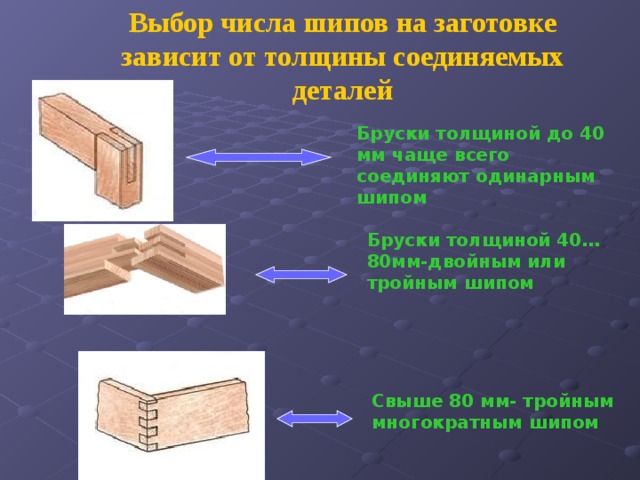

Выбор числа шипов на заготовке зависит от толщины соединяемых деталей
Бруски толщиной до 40 мм чаще всего соединяют одинарным шипом
Бруски толщиной 40…80мм-двойным или тройным шипом
Свыше 80 мм- тройным многократным шипом
Шиповые соединения бывают трёх видов:
Угловые концевые
Угловые серединные
Угловые ящичные
Существуют правила определения размеров шипов и проушин. Так, размеры угловых концевых и угловых серединных соединений определяют по формулам:
S 2 = 0.4So;
S 1 = S 3 = 0.5(S 0 - S 2 )
Где S 0 – толщина бруска; S 2 – толщина шипа или ширина проушины(паза); S 1 и S 3 – толщина щечек проушины.
Для углового ящичного соединения: S 1 = S 3 = 6,8,10,12,14,16 мм; l = S 0 S 2 = 0.3 S 0
На производстве шипы и проушины получают станочники шипорезного станка. Они должны хорошо знать свойства древесины, устройство станков, уметь выполнять все станочные операции, затачивать инструмент, настраивать станки
