Презентация урока." Система питания двигателя Д-240"

Презентация урока 1-35 Схемы работы систем питания

Подготовил мастер ПО

Дробышев В.А

• Тема урока: Схемы работы систем питания
• Цели урока:
• Учебные: изучить устройство и принцип работы системы питания.
• Научить:
• Закрепить навыки полученные на предыдущих занятиях
• Воспитательные:
• Воспитать у учащихся бережное отношение к технике
• чувство ответственности
• понимание сущности и значимости своей будущей профессии, проявлять к ней устойчивый интерес.
• Развивающие:
• Развитие у учащихся координации движения, способность анализировать рабочую ситуацию.
•
• Место проведения: кабинет устройство трактора
• Время: 1 час
• Тип урока: ЛПЗ
• Метод проведения: объяснение, показ
• Материально-техническое оснащение: учебник, плакаты, компъютер.

Система питания двигателя Д-240

• Система питания двигателя Д 240 состоит из фильтров тонкой и грубой очистки топлива, форсунок, топливного бака, топливного насоса высокого давления, воздухопроводов и топливопроводов

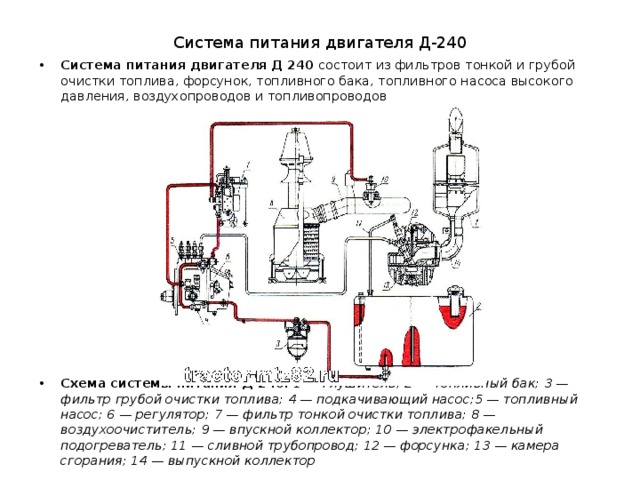

• Схема системы питания Д 240:   1 — глушитель; 2 — топливный бак; 3 — фильтр грубой очистки топлива; 4 — подкачивающий насос;5 — топливный насос; 6 — регулятор; 7 — фильтр тонкой очистки топлива; 8 — воздухоочиститель; 9 — впускной коллектор; 10 — электрофакельный подогреватель; 11 — сливной трубопровод; 12 — форсунка; 13 — камера сгорания; 14 — выпускной коллектор

Топливный бак трактора МТЗ-82

• Топливный бак трактора МТЗ 82 находится под кабиной на обоих сторонах корпуса заднего моста. Сдвоенный бак опирается на крепления, зафиксированные с одной стороны при помощи болтов верхней крышки заднего моста, а с другой — креплениями задних опор кабины. На креплениях топливный бак зафиксирован стяжными лентами. Баки между собой соединяются в верхней части резиновым рукавом, затягивающийся стяжными хомутами на патрубках баков.
• Дизельное топливо заливается в бак через заливную горловину, находящейся на задней стенке кабины. Горловина сообщается с левым баком при помощи резинового рукава, также затягивающийся на патрубках хомутами. Полная заправка баков дизельным топливом обеспечивается за счет дренажной трубки, установленной на правом баке и соединенной с заливной горловиной. Общий объем топливного бака трактора МТЗ 82 составляет 120 литров.
• В систему питания дизельное топливо забирается через краны, трубопровод и расходный трубопровод. Для слива топлива из баков предназначены специальные сливные краны. Для того, чтобы отвести топливо от форсунок используется сливная трубка, соединенная с левым баком.
• Контроль за уровнем топлива в баках осуществляется из кабины трактора при помощи дистанционного электромагнитного топливомера, чей датчик установлен на правом баке, а указатель на панели приборов.

Топливный бак трактора МТЗ 82: 1 — левый бак; 2 — правый бак; 3 — стяжная лента; 4 — кронштейн топливного бака; 5 —дренажная трубка; 6 — топливоотводяшая трубка от форсунок; 7 — крышка заливной горловины; 8 — заливная горловина; 9 — соединительный рукав заливной горловины; 10 — стяжной хомут; 11 — заборный кран; 12 — соединительный трубопровод; 13 — датчик топливомера; 14 — соединительный рукав топливных баков; 15 — сливной кран; 16 — расходный топливопровод

Топливный фильтр МТЗ 82 тонкой очистки

Фильтр тонкой очистки топлива состоит из крышки с вентилем, корпуса, уплотнителя и фильтрующего элемента. Проходя через шторки бумажного фильтра, топливо практически полностью очищается от воды и механических примесей. Очищенное топливо из корпуса фильтра подается к топливному насосу. Отстой из фильтра сливается через отверстие закрываемое пробкой, находящееся в нижней части корпуса. При помощи вентиля удаляется воздух из системы подачи топлива и фильтра.

• Техническое обслуживание фильтра тонкой очистки также заключается в сливе отстоя, промывке внутренних частей и замене фильтрующего элемента. Каждые 240 часов эксплуатации следует сливать топливный отстой из фильтра путем отворачивания пробки. Срок эксплуатации фильтрующего элемента зависит от качества используемого топлива. Фильтрующий элемент заменяется при переходе на зимний сезон, но не реже 1500 часов эксплуатации. Для замены фильтрующего элемента необходимо закрыть краник топливного бака; слить топливо из фильтра; открутить гайки фиксирующие крышку и снять ее; промыть внутреннюю полость фильтра и крышку; соберите фильтр в обратном порядке.

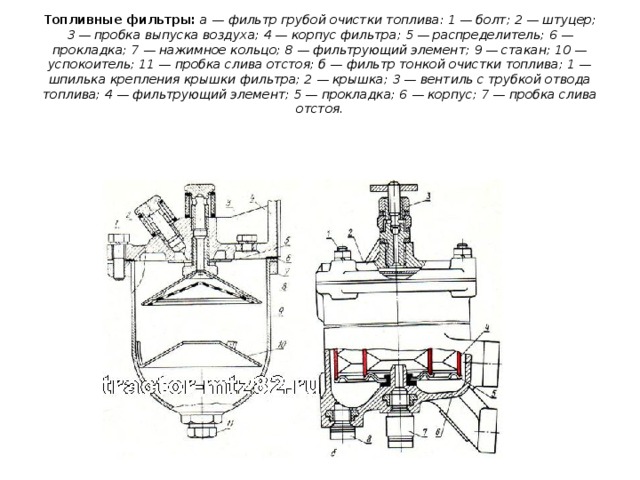

Топливные фильтры:   а — фильтр грубой очистки топлива: 1 — болт; 2 — штуцер; 3 — пробка выпуска воздуха; 4 — корпус фильтра; 5 — распределитель; 6 — прокладка; 7 — нажимное кольцо; 8 — фильтрующий элемент; 9 — стакан; 10 — успокоитель; 11 — пробка слива отстоя; б — фильтр тонкой очистки топлива; 1 — шпилька крепления крышки фильтра; 2 — крышка; 3 — вентиль с трубкой отвода топлива; 4 — фильтрующий элемент; 5 — прокладка; 6 — корпус; 7 — пробка слива отстоя.

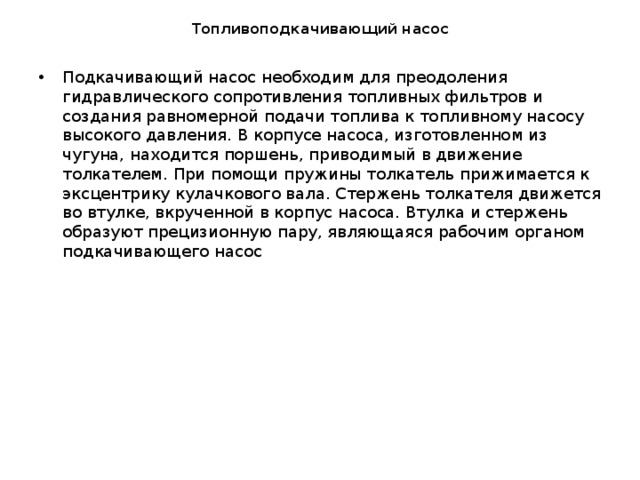

Топливоподкачивающий насос

• Подкачивающий насос необходим для преодоления гидравлического сопротивления топливных фильтров и создания равномерной подачи топлива к топливному насосу высокого давления. В корпусе насоса, изготовленном из чугуна, находится поршень, приводимый в движение толкателем. При помощи пружины толкатель прижимается к эксцентрику кулачкового вала. Стержень толкателя движется во втулке, вкрученной в корпус насоса. Втулка и стержень образуют прецизионную пару, являющаяся рабочим органом подкачивающего насос

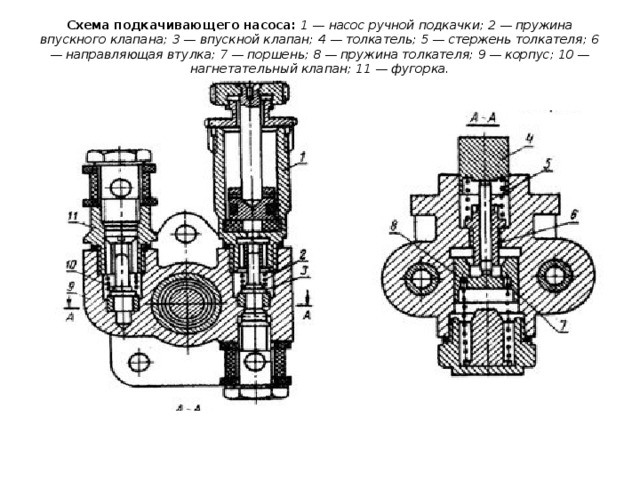

Схема подкачивающего насоса:   1 — насос ручной подкачки; 2 — пружина впускного клапана; 3 — впускной клапан; 4 — толкатель; 5 — стержень толкателя; 6 — направляющая втулка; 7 — поршень; 8 — пружина толкателя; 9 — корпус; 10 — нагнетательный клапан; 11 — фугорка.

ТНВД

• ТНВД состоит из следующих главных компонентов: плунжерные пары, корпуса, нагнетательный клапан, толкатели, кулачковый вал, механизм привода плунжеров. Головка топливного насоса и его корпус представляют собой одно целое и изготовлены из сплава алюминия.
• К передней части корпуса присоединяется чугунная плита для установки насоса на двигатель, а в задней части имеется фланец для монтажа регулятора. Все четыре секции насоса представляют собой миниатюрный топливный насос, чей принцип действия заключается в следующем. Во время вращения кулачкового вала выступ кулачка в определенный промежуток времени набегает на ролик и поднимает толкатель. После выхода выступа кулачка из-под ролика, пружины опускают толкатель. Одновременно с толкателем поднимается и опускается плунжер, производя, данным образом, возвратно-поступательное движение в полости втулки. При движении плунжера вниз, топливо наполняет освобожденное им пространство в гильзе. Во время движения вверх, плунжер сжимает топливо и от создавшегося давления открывается нагнетательный клапан, предоставляя путь топливу к форсунке. Затем цикл всасывания и нагнетания повторяется.
• Механизм поворота плунжера, служащий для изменения подачи топлива, состоит из рейки и зубчатых венцов. На плунжерных втулках имеются поворотные гильзы оснащенные зубчатыми венцами. Своими выступами плунжер входит в два продольных паза поворотной гильзы. На гильзу надета плунжерная пружина. Через нижнюю тарелку она упирается в болт толкателя, а через верхнюю тарелку — в корпус насоса. Зубчатые венцы гильзы находятся в постоянном зацеплении с зубцами рейки, перемещающаяся в двух втулках из бронзы. При помощи тяги рейка связана с рычагами регулятора и перемещается под их воздействием, поворачивая при этом зубчатый венец одновременно с гильзой плунжера и изменяя таким образом подачу топлива.
• На кулачковом валу симметрично друг другу размещены кулачки тангенциального профиля. Между вторым и третьим кулачком имеется эксцентрик, который приводит в движение топливо подкачивающий насос.
• Вверху задней части корпуса топливного насоса трактора МТЗ 82 размещен перепускной клапан, по которому избыток топлива, подаваемого топливоподкачивающим насосом, возвращается в его всасывающую камеру. Таким образом, давление в каналах головки тнвд дизеля д-240 поддерживается в диапазоне 0,07-0,12 МПа (0,7-1,2 кгс/см²). Толкатели скользят в сверлениях в горизонтальной перегородки блока топливного насоса. На боковой стенке корпуса имеется люк, по средством которого регулирует равномерность подачи топлива по секциям и, собственно, саму подачу топлива. Для контроля уровня масла в корпусе насоса используется резьбовое отверстие.
• Для сообщения внутренней полости корпуса топливного насоса с атмосферой применяется сапун, оснащенный фильтром для очистки воздуха выполненный из эластичного пенопласта.

Схема топливного насоса УТН 5 дизеля Д-240:   1 — корпус; 2 — нагнетательный клапан; 3 — плунжерная пара; 4 — плунжер; 5 — болт толкателя; 6 - кулачковый вал; 7 — шлицевая втулка; 8 — установочный фланец; 9 — подкачивающий насос; 10 — насос ручной подкачки; 11 — пробка выпуска воздуха; 12 — перепускной клапан; 13 — серьга; 14 — пружина регулятора; 15 — корректор; 16 — сапун; 17 - болт номинала; 18 — корпус регулятора; 19 — сливная пробка; 20 — пробка контрольного отверстия; 21 — плита; 22 — пробка сливной горловины; 23 — болт максимальной частоты вращения; 24 — рычаг управления; 25 — зубчатая рейка; 26 — зубчатый венец; 27 — стяжной винт.

Плунжерная пара

• Плунжерная пара состоит из втулки и плунжера, являющиеся основными рабочими органами топливного насоса. Благодаря ей в цилиндры двигателя подается под высоким давлением необходимое количество топлива. Плунжер и втулка изготавливаются из легированной стали, после чего подвергаются термической обработке и являют собой прецизионную пару. Данное исполнение реализовано потому, что во время эксплуатации в насосе образуется высокое давление, в следствии чего необходимы герметичность и плотность пары, блокирующие протекание топлива из надплунжерного пространства. Плунжерная пара не может быть разукомплектована и при выходе из строя одной из деталей — заменяется полностью вся пара.
• Верхняя часть втулки плунжерной пары имеет значительное утолщение, так как в этом месте она подвергается воздействию серьезных давлений. Верхняя утолщенная часть втулки имеет окончание в виде ступеньки для возможности посадки в гнездо корпуса насоса. В верхней части втулки предусмотрено два окна: перепускное и всасывающее. Через перепускное окно проходят отсечка и перепуск топлива, а через всасывающее топливо подается в надплунжерное пространство. Данные отверстия соединяются в верхней части тнвд с продольными каналами. От проворачивания втулка фиксируется штифтом, входящий в фрезерованный паз втулки. Выпадение штифтов блокирует крышка люка. Втулка размещена в корпусе насоса сверху, а к ее верхнему торцу прижат нагнетательный клапан. Для обеспечения требуемой герметичности контактирующие торцы седла нагнетательного клапана и втулки имеют хорошо отшлифованную поверхность.
• Плунжер выглядит как цилиндрический стержень, на поверхности которого имеется пара симметрично размещенных спиральных паза, один из которых тщательно обработан и предназначен для изменения объема топлива, впрыскиваемого в цилиндр двигателя Д-240. Во время совпадения кромки перепускного окна втулки с кромкой паза давление в надплунжерном пространстве резко снижается, в связи с чем прекращается подача топлива в форсунку. Другой паз выравнивает удельное давление топлива, воздействующее на боковую поверхность плунжера при работе насоса. На плунжере, ниже отсечной кромки, имеется кольцевая канавка, где происходит задержка просочившегося топлива, применяемое далее для смазки плунжерной пары. В нижней части плунжера предусмотрено два выступа управления его поворотом и головка, на которую опирается тарелка пружины.

Схема плунжерной пары:   1 — штуцер; 2 — упор пружины нагнетательного клапана; 3 — пружина нагнетательного клапана; 4 — седло нагнетательного клапана; 5 — нагнетательный клапан; 6 — уплотнение; 7 — втулка; 8 — плунжер; 9 — рейка; 10 — зубчатый венец; 11 — поворотная гильза; 12 — верхняя тарелка пружины плунжера; 13 — пружина плунжера; 14 — нижняя тарелка пружины плунжера; 15 — стяжной винт; 16 и 17 — всасывающее и перепускное окна.

Нагнетательный клапан

• Нагнетательный клапан используется для разъединения надплунжерного пространства от топливопровода высокого давления и резко понижает давление в топливопроводе во время остановки подачи топлива плунжером. Клапан и седло изготавливаются из легированной стали. Для создания необходимой плотности прилегания седло и клапан тщательно обрабатываются и подгоняются друг к другу. Разукомплектование нагнетательных клапанов не допустимо.
• Клапан перемещается в гнезде крестообразным хвостовиком, между опорными поясками которого пропускается топливо. Смонтированная над клапаном пружина стремится придавить его к седлу. В верхней части клапана имеется направляющий буртик на который насажена пружина, а вторым торцом она упирается в торец расточки прижимного штуцера. Между посадочным конусом и хвостовиком клапана предусмотрена цилиндрическая канавка, называемая разгрузочным пояском.

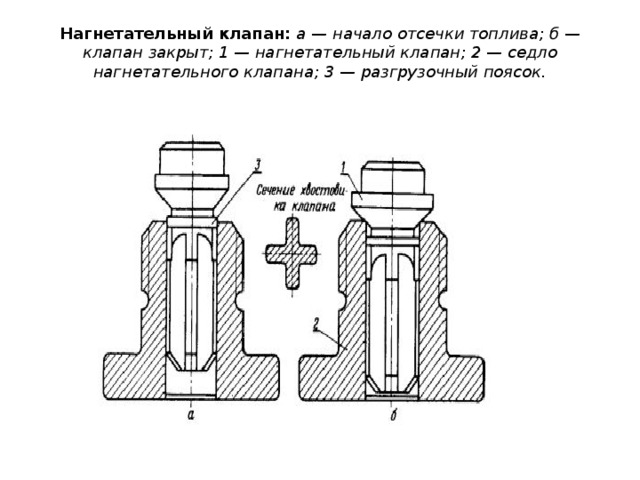

• Нагнетательный клапан:   а — начало отсечки топлива; б — клапан закрыт; 1 — нагнетательный клапан; 2 — седло нагнетательного клапана; 3 — разгрузочный поясок.
• При прекращении подачи топлива плунжером находящаяся под клапаном пружина передвигает его вниз. Одновременно с этим разгрузочный поясок сперва разъединяет топливопровод высокого давления от надплунжерной области, а затем, продолжая двигаться вдоль отверстия седла клапана, выполняя роль поршня — откачивает из топливопровода часть топлива, резко понижая тем самым давление. Благодаря данному действию происходит резкое прекращение подачи топлива.

Нагнетательный клапан:   а — начало отсечки топлива; б — клапан закрыт; 1 — нагнетательный клапан; 2 — седло нагнетательного клапана; 3 — разгрузочный поясок.

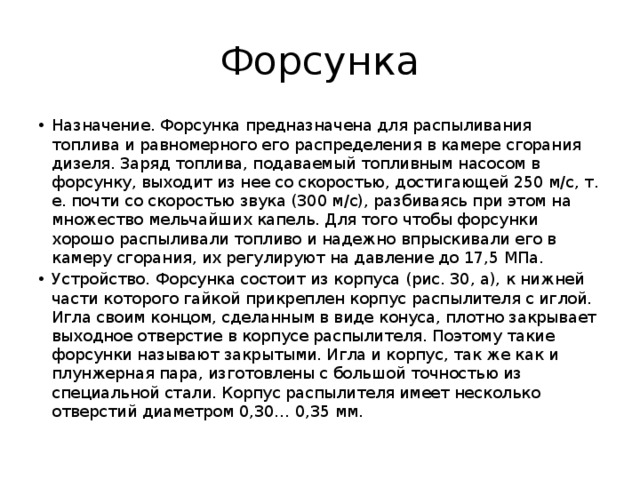

Форсунка

• Назначение. Форсунка предназначена для распыливания топлива и равномерного его распределения в камере сгорания дизеля. Заряд топлива, подаваемый топливным насосом в форсунку, выходит из нее со скоростью, достигающей 250 м/с, т. е. почти со скоростью звука (300 м/с), разбиваясь при этом на множество мельчайших капель. Для того чтобы форсунки хорошо распыливали топливо и надежно впрыскивали его в камеру сгорания, их регулируют на давление до 17,5 МПа.
• Устройство. Форсунка состоит из корпуса (рис. 30, а), к нижней части которого гайкой прикреплен корпус распылителя с иглой. Игла своим концом, сделанным в виде конуса, плотно закрывает выходное отверстие в корпусе распылителя. Поэтому такие форсунки называют закрытыми. Игла и корпус, так же как и плунжерная пара, изготовлены с большой точностью из специальной стали. Корпус распылителя имеет несколько отверстий диаметром 0,30… 0,35 мм.

:  а — устройство; б — установка на двигателе; 1 — стакан пружины; 2 — контргайка; 3— регулировочный винт; 4 — полый болт; 5 — пружина; 6 — корпус; 7 — штанга; 8 — игла распылителя; 9 — гайка форсунки; 10 — корпус распылителя; 11 — фильтр; 12 — латунный стакан; 13 — гайки крепления; 14 — головка блока цилиндров.
