Презентацтя на тему: "Центробежные насосы"

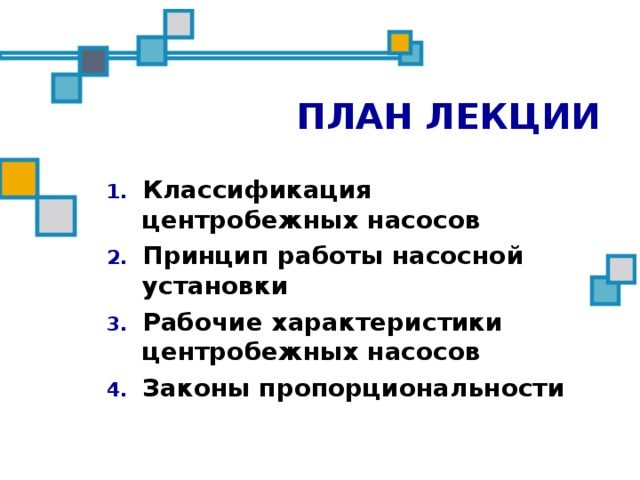

ПЛАН ЛЕКЦИИ

• Классификация центробежных насосов
• Принцип работы насосной установки
• Рабочие характеристики центробежных насосов
• Законы пропорциональности

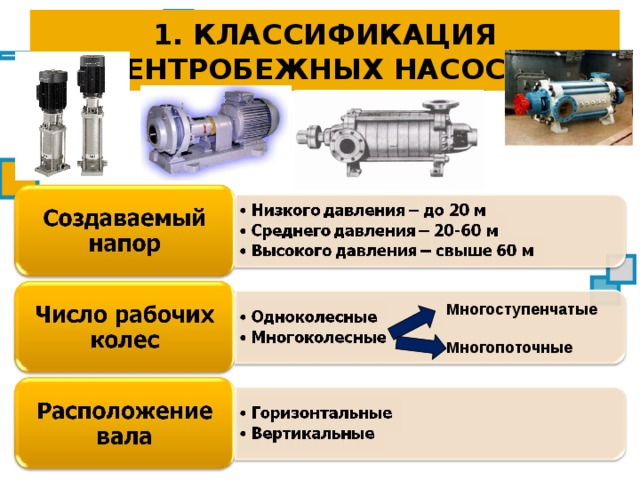

1. КЛАССИФИКАЦИЯ ЦЕНТРОБЕЖНЫХ НАСОСОВ

Многоступенчатые

Многопоточные

2. ПРИНЦИП РАБОТЫ НАСОСНОЙ УСТАНОВКИ

вал 9

рабочее колесо 8 с лопатками 3

корпус насоса 4

всасывающая труба 2

нагнетательная труба 6

диффузор 7

приемный клапан с предохранительной сеткой 1

отверстие для заливки насоса 5

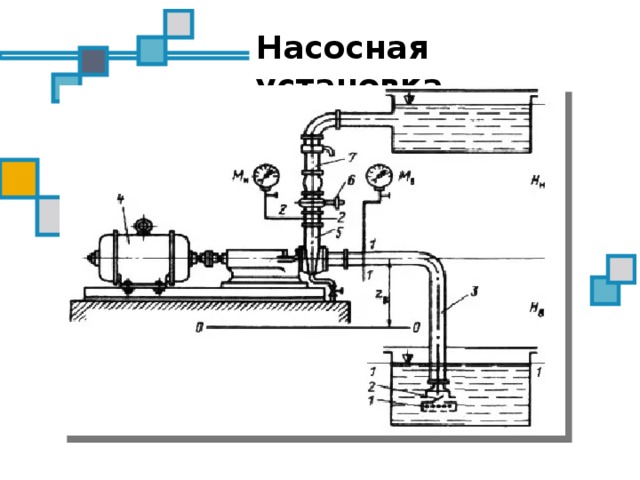

Насосная установка

Преимущества и недостатки центробежных насосов

Варианты монтажа насоса

1) Установка насоса выше заборной емкости

• Какое давление следует создавать во всасывающем трубопроводе?

• Что происходит с заполнением всасывающего трубопровода при остановке насоса? Как избежать этого явления?
• Как заполнить всасывающий трубопровод при запуске насоса?

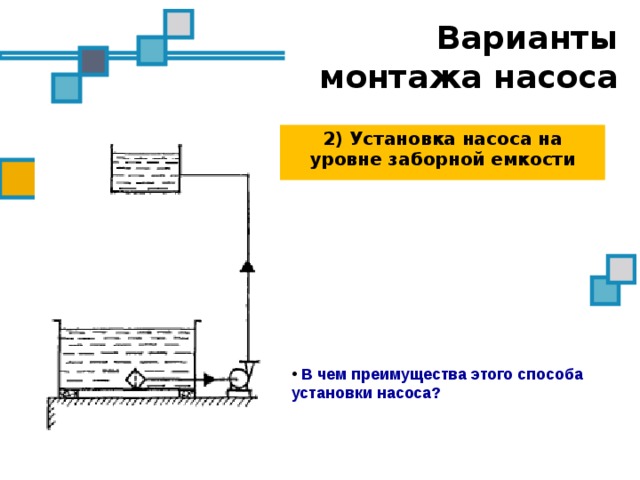

Варианты монтажа насоса

2) Установка насоса на уровне заборной емкости

• В чем преимущества этого способа установки насоса?

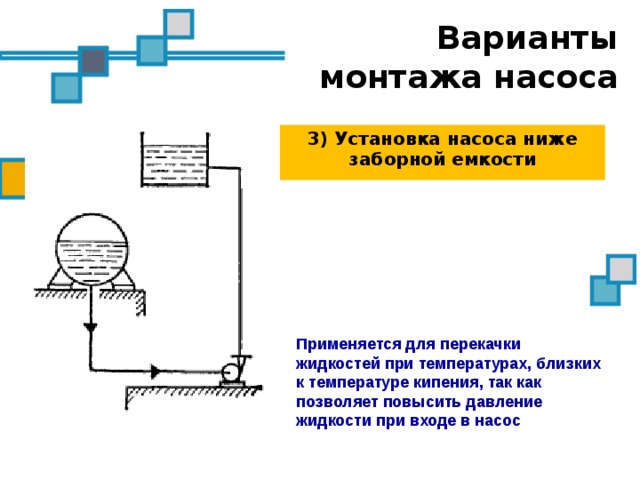

Варианты монтажа насоса

3) Установка насоса ниже заборной емкости

Применяется для перекачки жидкостей при температурах, близких к температуре кипения, так как позволяет повысить давление жидкости при входе в насос

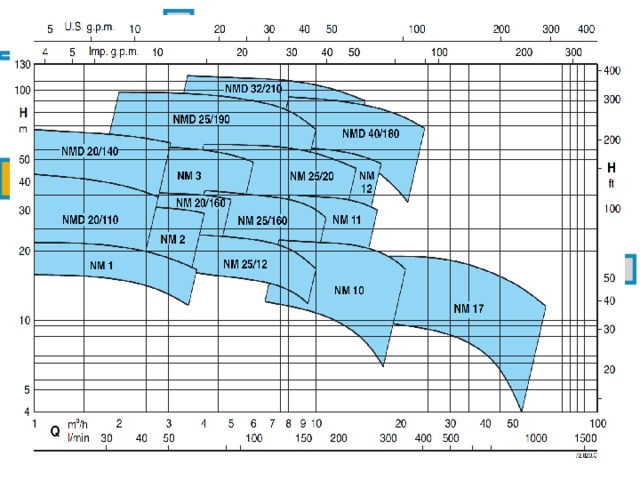

3. ГРАФИЧЕСКАЯ ХАРАКТЕРИСТИКА ЦЕНТРОБЕЖНЫХ НАСОСОВ

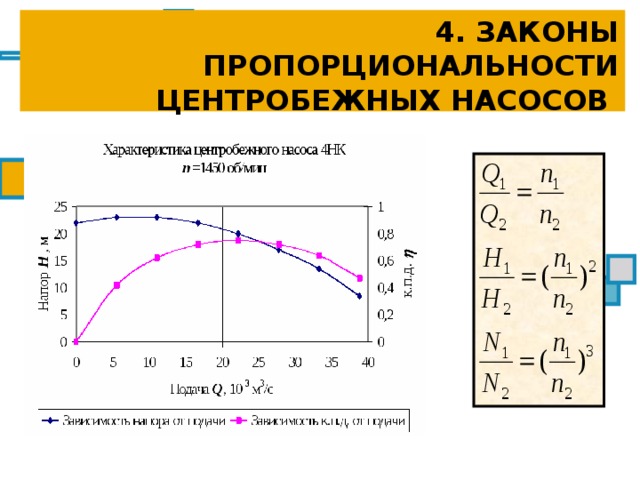

4. ЗАКОНЫ ПРОПОРЦИОНАЛЬНОСТИ ЦЕНТРОБЕЖНЫХ НАСОСОВ

Способы регулировки подачи насоса

С помощью изменения частоты вращения рабочего колеса

С помощью задвижки, установленной на нагнетательном трубопроводе

В каких случаях целесообразно применять параллельное или последовательное соединение насосов?

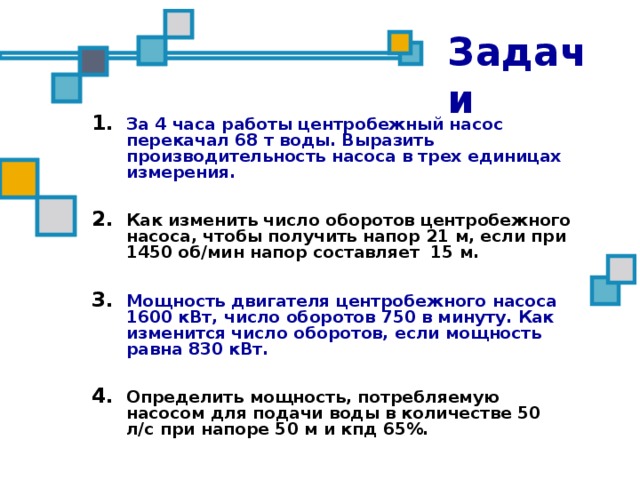

Задачи

• За 4 часа работы центробежный насос перекачал 68 т воды. Выразить производительность насоса в трех единицах измерения.

• Как изменить число оборотов центробежного насоса, чтобы получить напор 21 м, если при 1450 об/мин напор составляет 15 м.

• Мощность двигателя центробежного насоса 1600 кВт, число оборотов 750 в минуту. Как изменится число оборотов, если мощность равна 830 кВт.

• Определить мощность, потребляемую насосом для подачи воды в количестве 50 л/с при напоре 50 м и кпд 65%.
