Презентація до уроків креслення, технології "Спряження"

Спряження

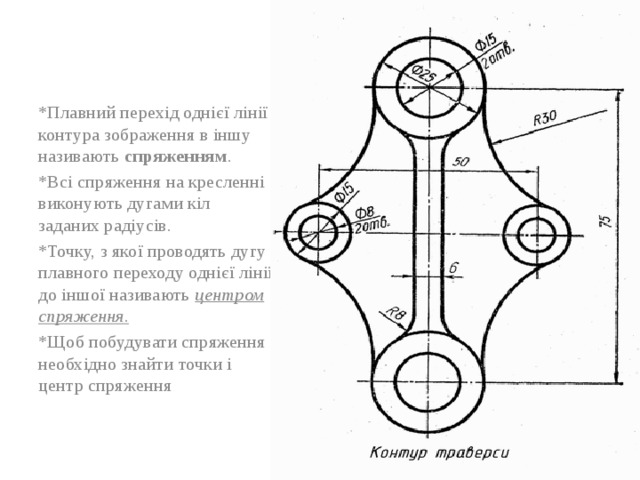

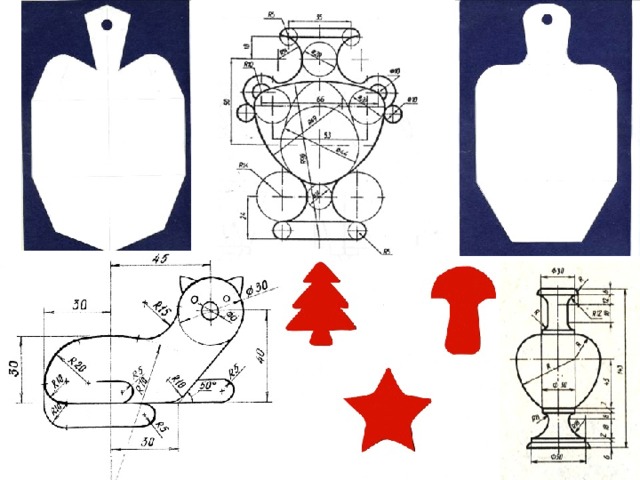

*Плавний перехід однієї лінії контура зображення в іншу називають спряженням .

*Всі спряження на кресленні виконують дугами кіл заданих радіусів.

*Точку, з якої проводять дугу плавного переходу однієї лінії до іншої називають центром спряження.

*Щоб побудувати спряження необхідно знайти точки і центр спряження

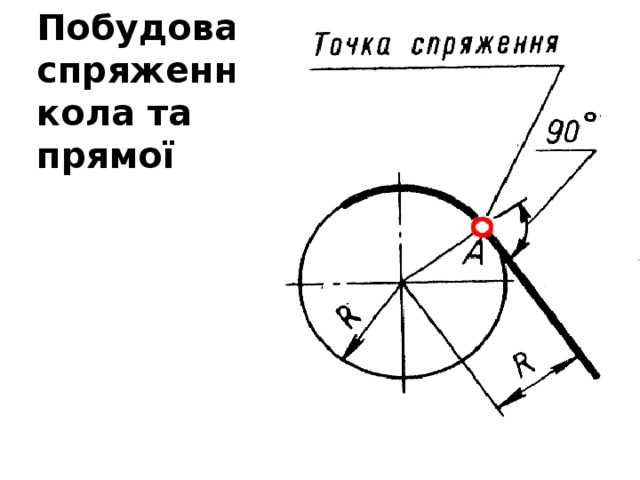

Побудова спряження кола та прямої

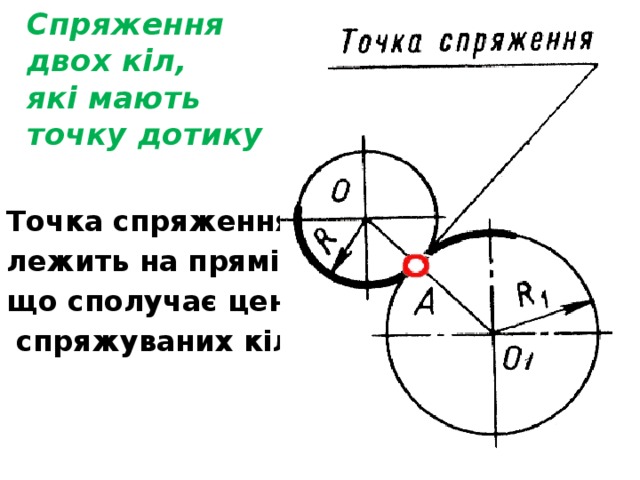

Спряження двох кіл, які мають точку дотику

Точка спряження

лежить на прямій,

що сполучає центри

спряжуваних кіл.

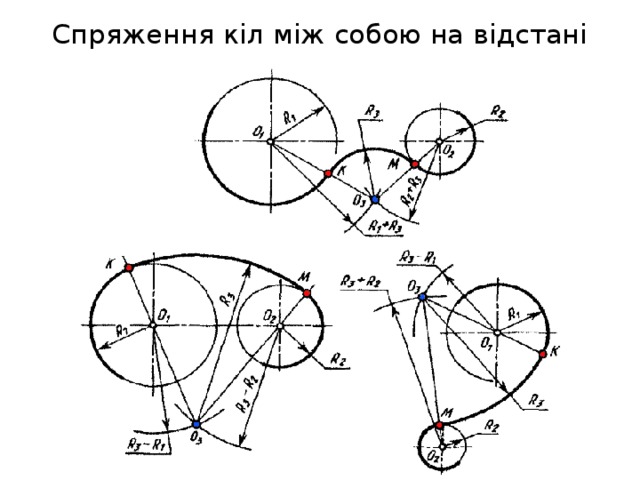

Спряження кіл між собою на відстані

Спряження прямих, що перетинаються. Спряження перпендикулярних прямих

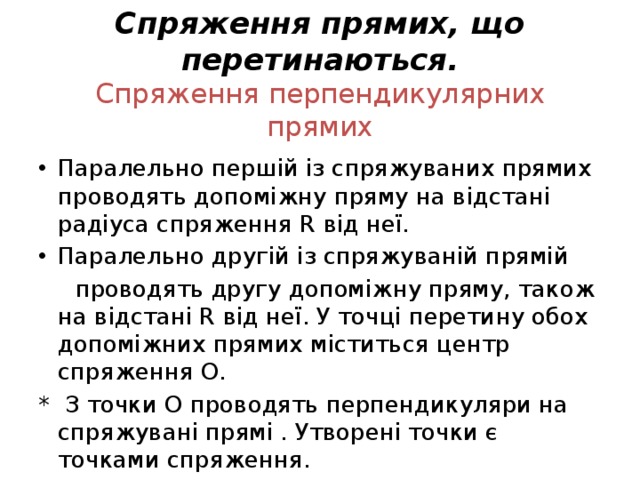

• Паралельно першій із спряжуваних прямих проводять допоміжну пряму на відстані радіуса спряження R від неї.
• Паралельно другій із спряжуваній прямій

проводять другу допоміжну пряму, також на відстані R від неї. У точці перетину обох допоміжних прямих міститься центр спряження О.

* З точки О проводять перпендикуляри на спряжувані прямі . Утворені точки є точками спряження.

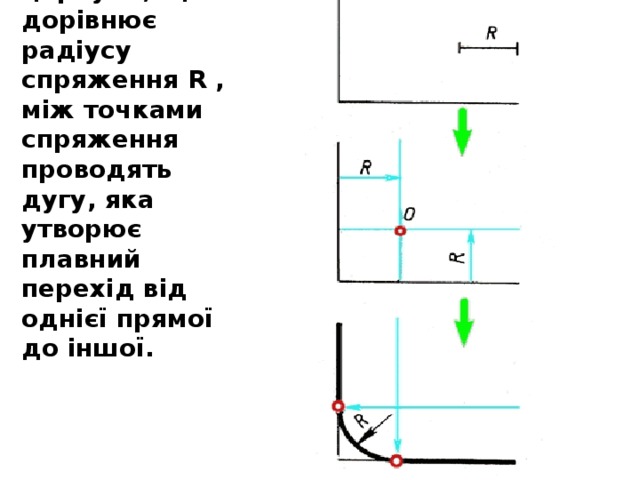

Поставивши ніжку циркуля в т. О, розхилом циркуля, що дорівнює радіусу спряження R , між точками спряження проводять дугу, яка утворює плавний перехід від однієї прямої до іншої.

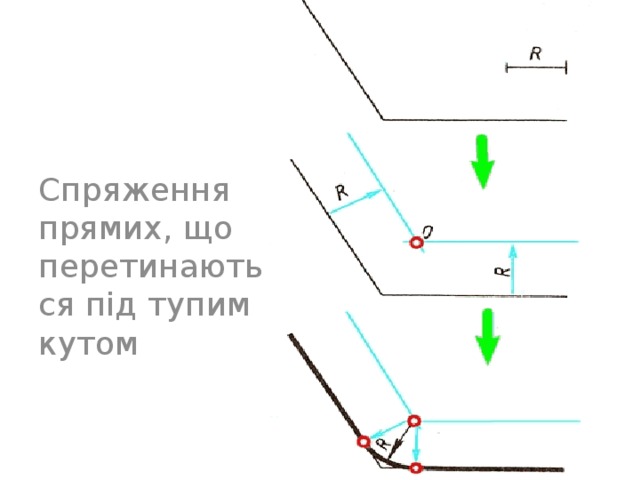

Спряження прямих, що перетинаються під тупим кутом

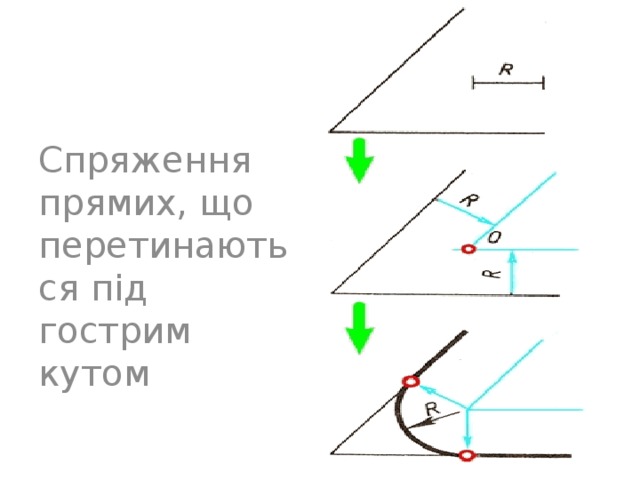

Спряження прямих, що перетинаються під гострим кутом

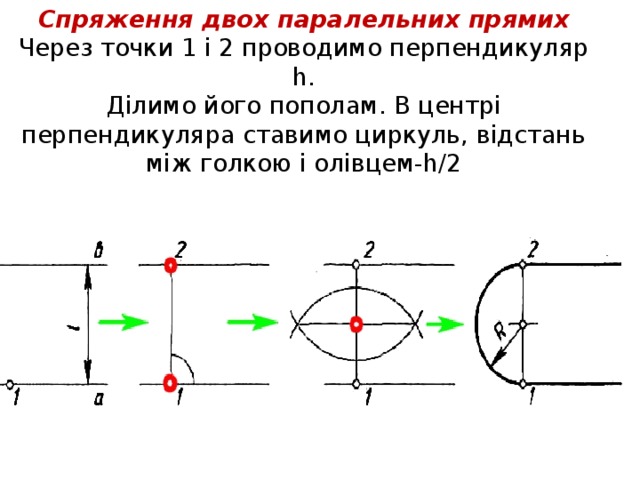

Спряження двох паралельних прямих Через точки 1 і 2 проводимо перпендикуляр h. Ділимо його пополам. В центрі перпендикуляра ставимо циркуль, відстань між голкою і олівцем-h/2

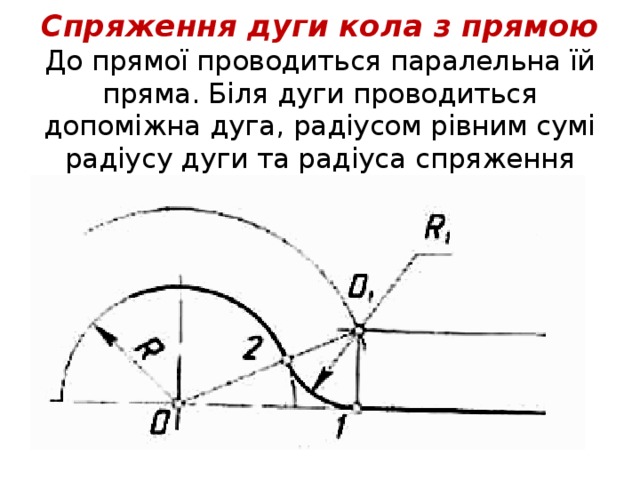

Спряження дуги кола з прямою До прямої проводиться паралельна їй пряма. Біля дуги проводиться допоміжна дуга, радіусом рівним сумі радіусу дуги та радіуса спряження
