Презентація до уроку фізики в 9 класі на тему: " Електричний опір. Закон Ома. Реостат."

Електричний опір.

Закон Ома. Реостати.

Урок фізики у 8 класі

вчитель фізики Попик Г.Л.

КЗ «Сербівська ЗШ І – ІІІ ступенів» Кодимської районної державної адміністрації Одеської області

Відгадайте загадки

1. Быстро, быстро я бегу.

Кому угодно помогу.

Но иногда я так “стреляю”,

Что пожары вызываю

И даже насмерть убиваю.

електричний струм

2. Цей прилад в коло в коло електричне

Паралельно підключай,

І напругу визначай.

Вольтметр

3. Складай коло – думай думу,

Чим замірять нам силу струму.

Амперметр

4. Робітник для нас він звичний

Струм – трудяга електричний,

Але маємо турботу –

Хто обчислює роботу.

Електролічильник

Відгадайте загадки

5. На проводах собі в куточку

Кручусь – тихо, то дрижу.

Оплатиш стільки – як скажу.

Електролічильник

6.На стіні цей контролер

Єдиним оком не моргає,

Все «на вус мотає»

Електролічильник

7.Хто електрику «тваринну»

Зумів правильно понять,

А тому джерело струму

Першим зміг побудувать?

А. Вольта

8.Хто, в рот поклавши два метали,

Дивний робив експеримент,

А тоді створив для людства

Гальванічний елемент?

А. Вольта

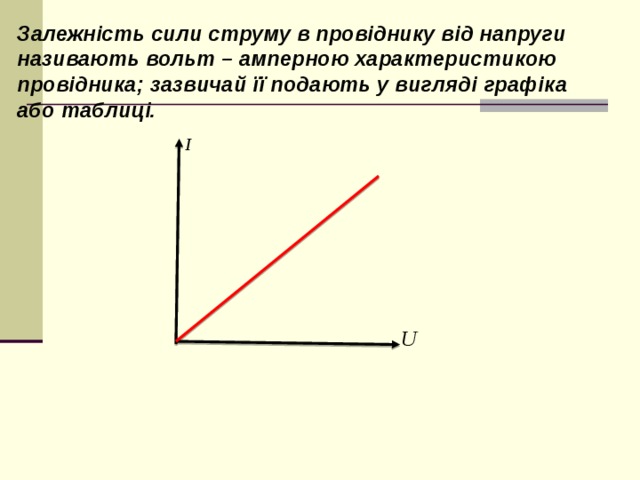

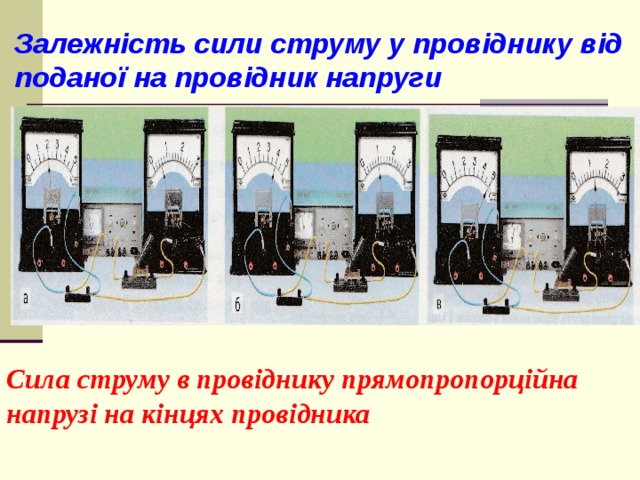

Залежність сили струму у провіднику від

поданої на провідник напруги

Сила струму в провіднику прямопропорційна напрузі на кінцях провідника

Залежність сили струму в провіднику від напруги називають вольт – амперною характеристикою провідника; зазвичай її подають у вигляді графіка або таблиці.

Електричним опором називається фізична величина, що характеризує протидію, яку чинить провідник на проходження електричного струму.

Вимірюється електричний опір в омах. Ця одиниця названа на честь німецького вченого XІX століття Георга Ома. Позначається R.

Від чого залежить опір провідника?

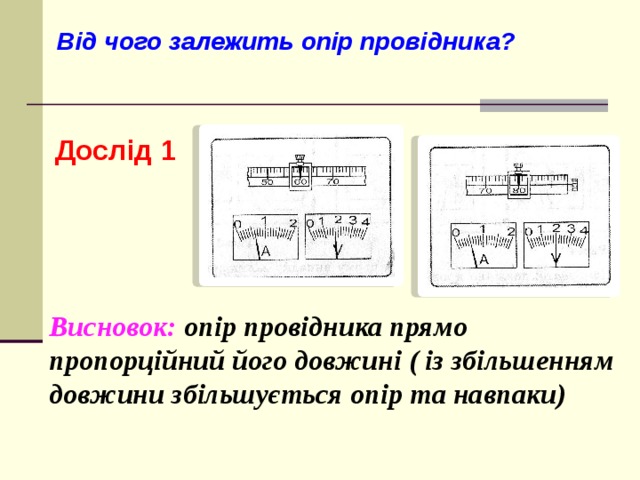

Дослід 1

Висновок: опір провідника прямо пропорційний його довжині ( із збільшенням довжини збільшується опір та навпаки)

Від чого залежить опір провідника?

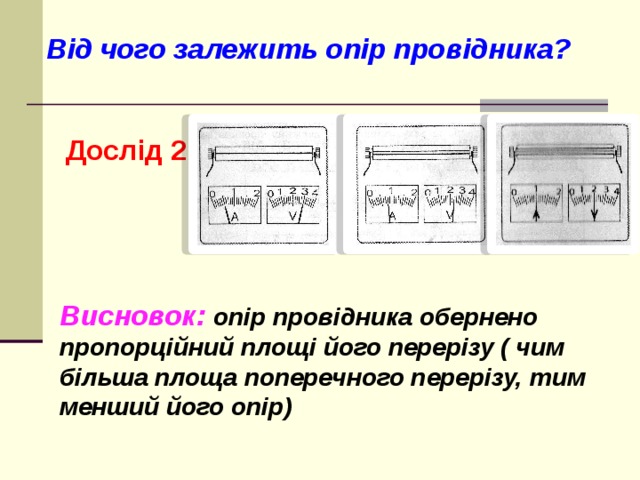

Дослід 2

Висновок: опір провідника обернено пропорційний площі його перерізу ( чим більша площа поперечного перерізу, тим менший його опір)

Від чого залежить опір провідника?

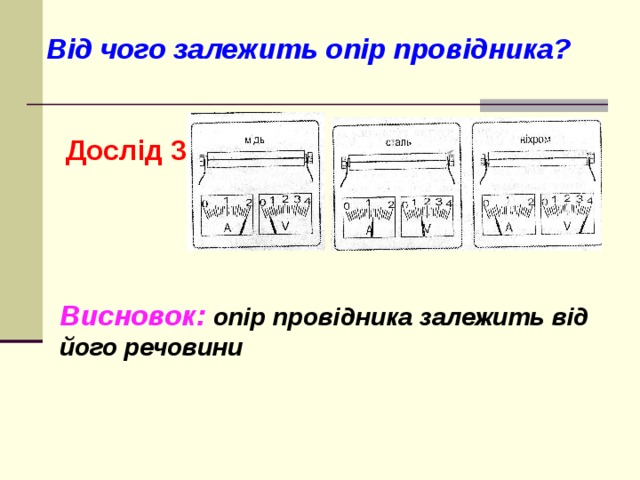

Дослід 3

Висновок: опір провідника залежить від його речовини

,

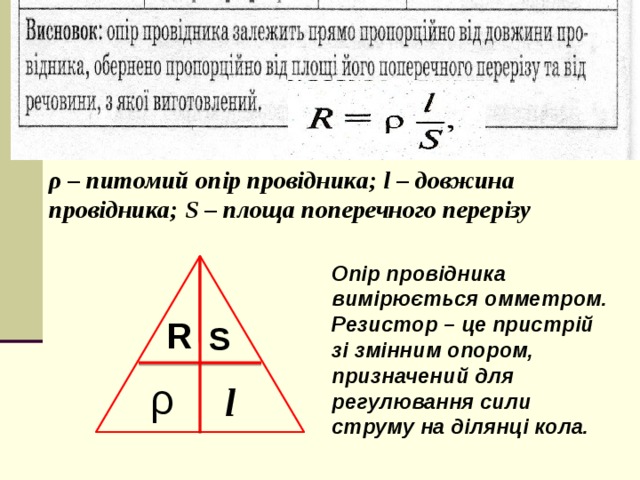

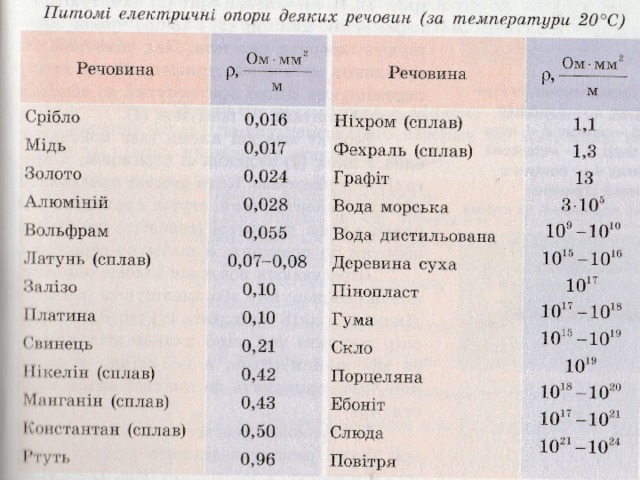

ρ – питомий опір провідника; l – довжина провідника; S – площа поперечного перерізу

Опір провідника вимірюється омметром. Резистор – це пристрій зі змінним опором, призначений для регулювання сили струму на ділянці кола.

R

S

ρ

l

Опір провідника вимірюється омметром. Резистор – це пристрій зі змінним опором, призначений для регулювання сили струму на ділянці кола.

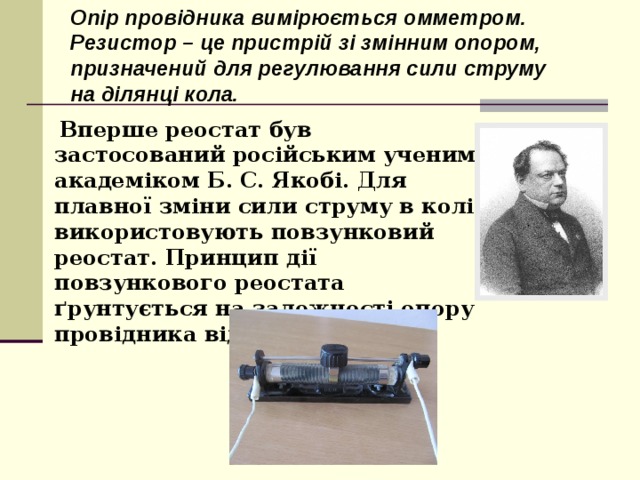

Вперше реостат був застосований російським ученим академіком Б. С. Якобі. Для плавної зміни сили струму в колі використовують повзунковий реостат. Принцип дії повзункового реостата ґрунтується на залежності опору провідника від його довжини.

Повзунковий реостат

Складається з проволки з матеріалу з високим питомим опором. Проволка покрита слоем окалини, яку спеціально отримують при виробництві. Чим більше витків від одного контакту до другого, тим більший опір.

Состоит из проволоки из материала с высоким  удельным сопротивлением,  натянутой на раму. Проволока проходит через несколько контактов. Соединяя с нужным контактом, можно получить нужное сопротивление.

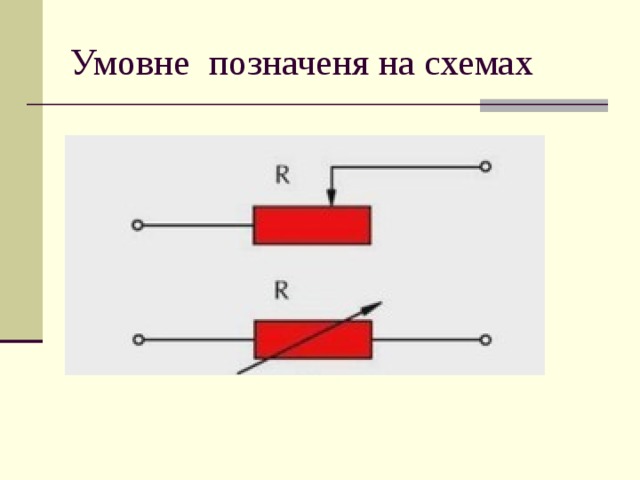

Умовне позначеня на схемах

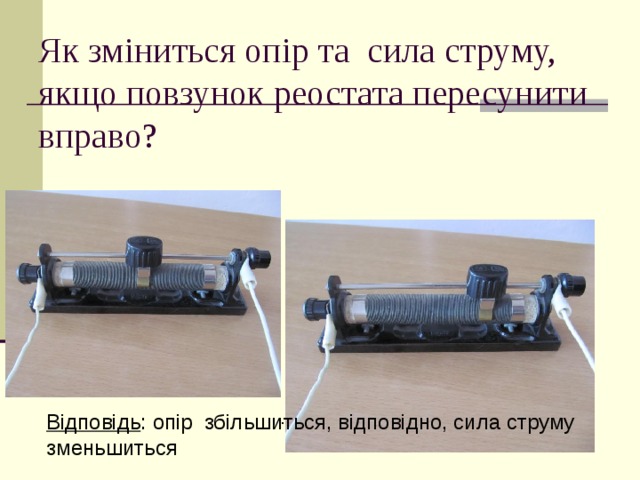

Як зміниться опір та сила струму, якщо повзунок реостата пересунити вправо?

Ответ : сопротивление увеличится, следовательно, сила тока уменьшиться.

.

Відповідь : опір збільшиться, відповідно, сила струму зменьшиться

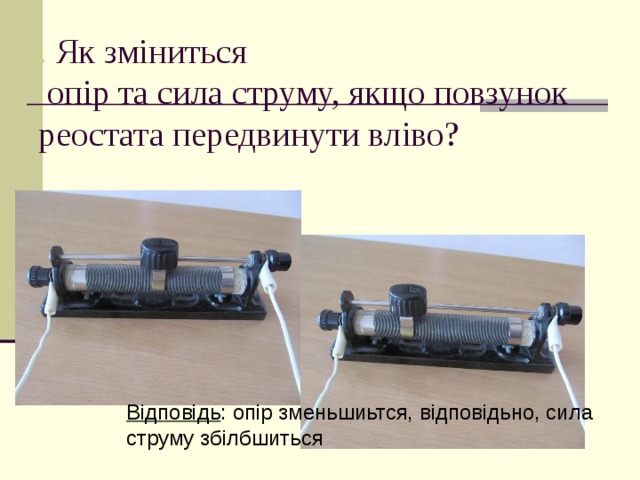

. Як зміниться опір та сила струму, якщо повзунок реостата передвинути вліво?

Відповідь : опір зменьшиьтся, відповідьно, сила струму збілбшиться

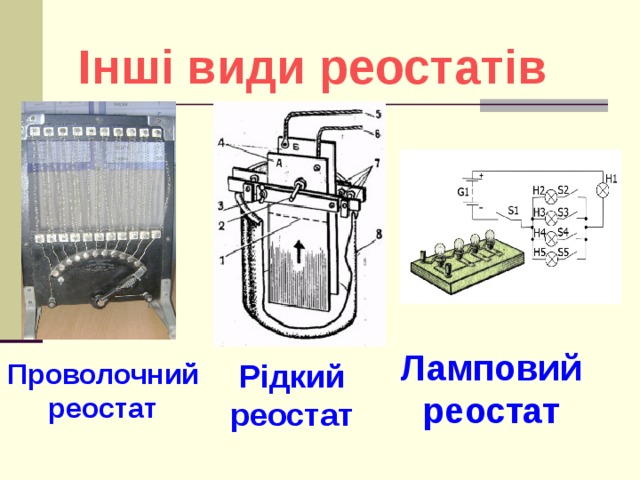

Інші види реостатів

Ламповий

реостат

Проволочний

Рідкий

реостат

реостат

Дайте відповіді

на питання.

1.Чий закон, якщо не знати, велить дома спочивати?

2. Хто, експериментальну провів роботу,

Закон нам відкрив про залежність

Між струмом, напругою й опором дроту?

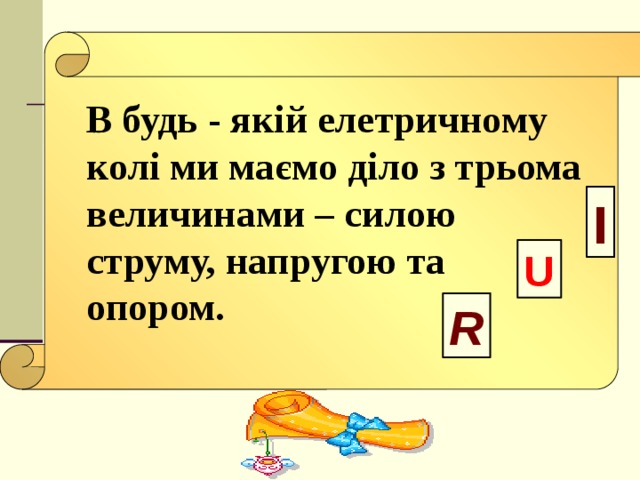

В будь - якій елетричному колі ми маємо діло з трьома величинами – силою струму, напругою та опором.

І

U

R

Ом відкрив теоретично та підтвердив на досліді закон, який встановлює зв'язок між силою струму в колі, напругою та опором.

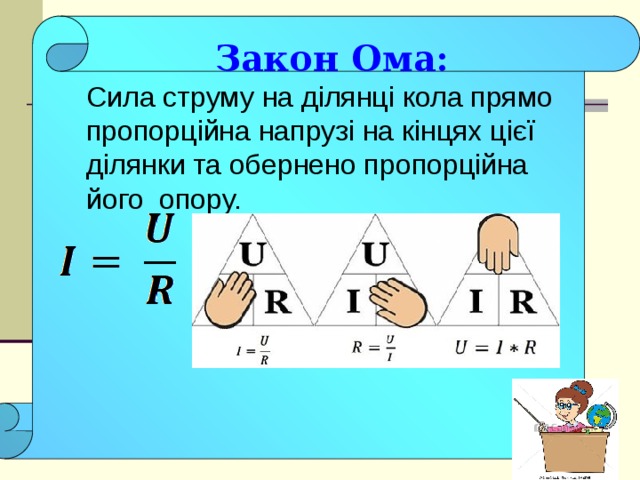

Закон Ома:

Сила струму на ділянці кола прямо пропорційна напрузі на кінцях цієї ділянки та обернено пропорційна його опору.

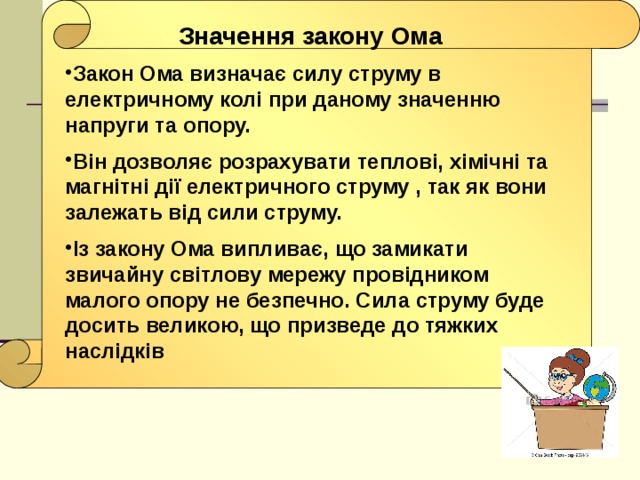

Значення закону Ома

• Закон Ома визначає силу струму в електричному колі при даному значенню напруги та опору.
• Він дозволяє розрахувати теплові, хімічні та магнітні дії електричного струму , так як вони залежать від сили струму.
• Із закону Ома випливає, що замикати звичайну світлову мережу провідником малого опору не безпечно. Сила струму буде досить великою, що призведе до тяжких наслідків

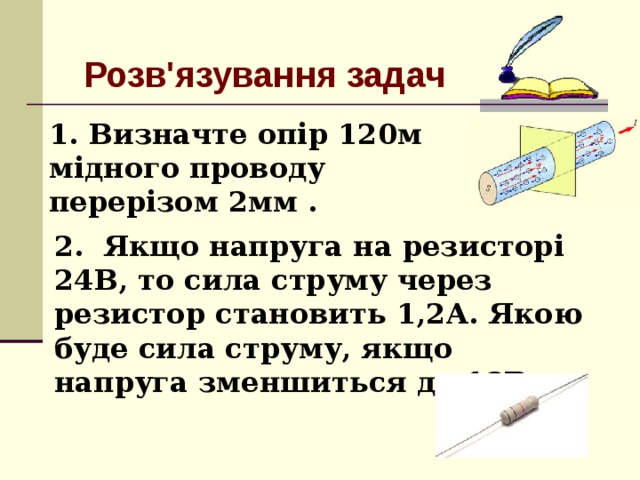

Розв'язування задач

1. Визначте опір 120м мідного проводу перерізом 2мм .

2. Якщо напруга на резисторі 24В, то сила струму через резистор становить 1,2А. Якою буде сила струму, якщо напруга зменшиться до 18В.

4. Якою є напруга на кінцях ніхромового провідника довжиною 140м і площею поперечного перерізу 2мм ², якщо сила струму 2А?

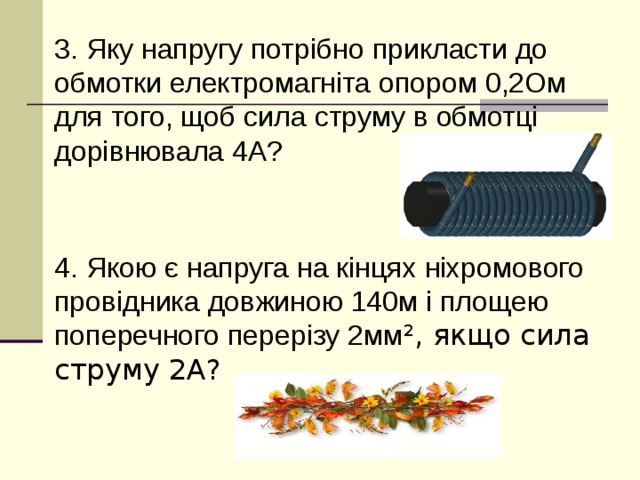

3. Яку напругу потрібно прикласти до обмотки електромагніта опором 0,2Ом для того, щоб сила струму в обмотці дорівнювала 4А?

Домашнє завдання

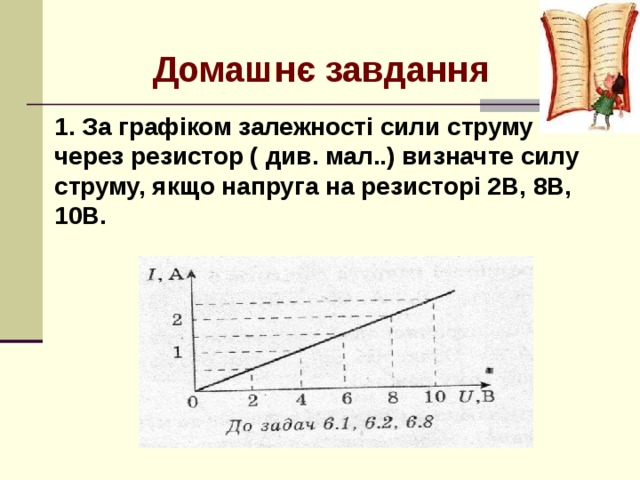

1. За графіком залежності сили струму через резистор ( див. мал..) визначте силу струму, якщо напруга на резисторі 2В, 8В, 10В.

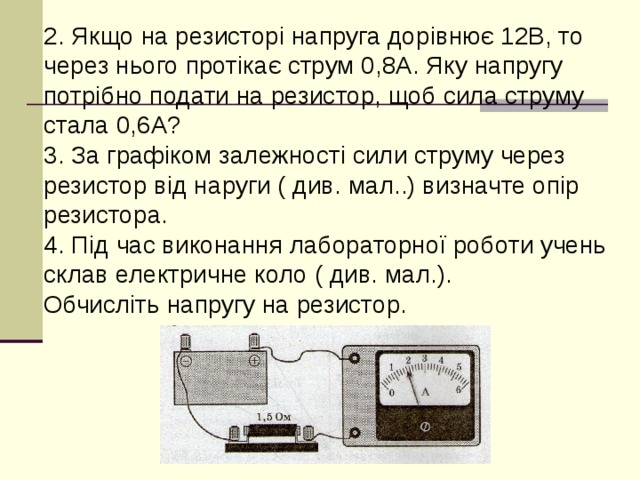

2. Якщо на резисторі напруга дорівнює 12В, то через нього протікає струм 0,8А. Яку напругу потрібно подати на резистор, щоб сила струму стала 0,6А?

3. За графіком залежності сили струму через резистор від наруги ( див. мал..) визначте опір резистора.

4. Під час виконання лабораторної роботи учень склав електричне коло ( див. мал.).

Обчисліть напругу на резистор.
