Электромагнитное поле Электромагнитные волны

9 класс

Майкл Фарадей 1791-1867 В 1831 г. открыл явление электромагнитной индукции – возникновение электрического тока в проводнике при изменении магнитного потока через контур проводника.

Какие силы заставляют заряды в витке двигаться? Само магнитное поле, пронизывающее катушку, этого сделать не может, т.к. магнитное поле действует исключительно на движущиеся заряды, а проводник с находящимися в нем электронами неподвижен.

Джеймс Клерк Максвелл 1831-1879 Самым большим научным достижением в 1865году является созданная им теория электромагнитного поля, которую от сформулировал в виде системы нескольких уравнений, выражающих все основные закономерности электромагнитных явлений.

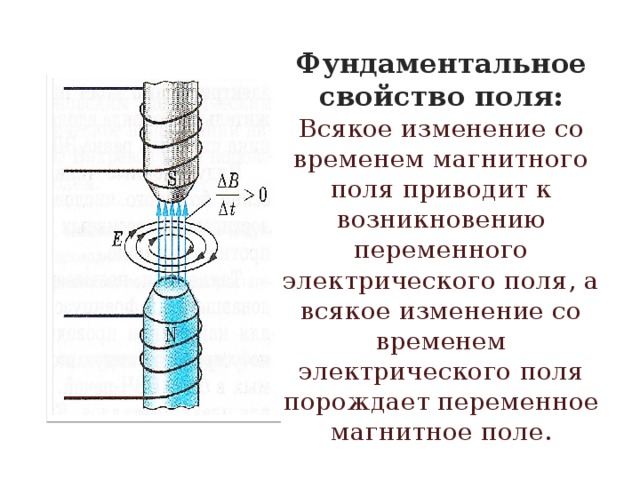

Фундаментальное свойство поля: Всякое изменение со временем магнитного поля приводит к возникновению переменного электрического поля, а всякое изменение со временем электрического поля порождает переменное магнитное поле.

Источником единого электромагнитного поля служат ускоренно движущиеся электрические заряды

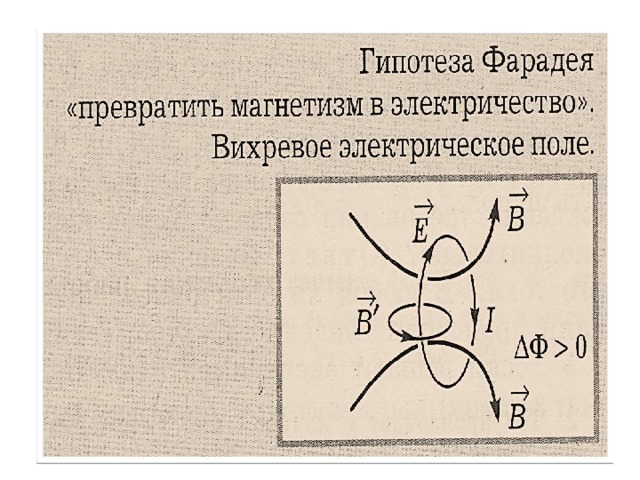

Механизм возникновения индукционного тока

Возникающее вихревое электрическое поле, под действием которого свободные заряды, всегда имеющиеся в проводнике, приходят в направленное движение. Гальванометр играет роль индикатора , обнаруживая электрическое поле в пространстве (электрический ток).

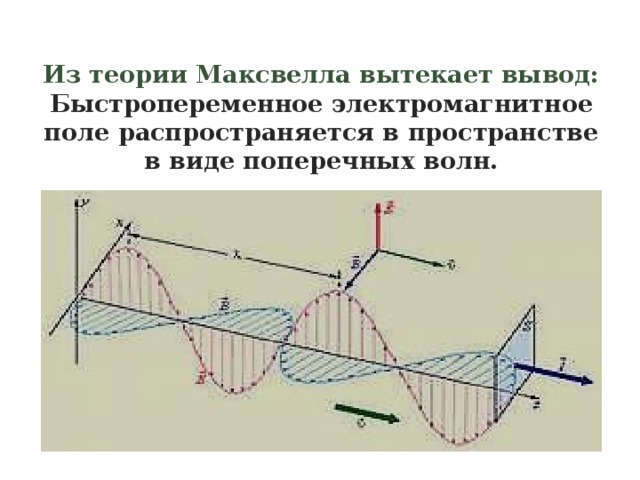

Из теории Максвелла вытекает вывод: Быстропеременное электромагнитное поле распространяется в пространстве в виде поперечных волн.

Джеймс Максвелл опираясь на теорию:

• Волны распространяются не только в веществе, но и в вакууме. Скорость распространения волны в вакууме 300 000 км/с.
• Волны распространяются не только в веществе, но и в вакууме.
• Скорость распространения волны в вакууме 300 000 км/с.

• Электромагнитная волна представляет собой систему порождающих друг друга и распространяющихся в пространстве электрического и магнитного полей
• Электромагнитная волна представляет собой систему порождающих друг друга и распространяющихся в пространстве электрического и магнитного полей

Характеристика электрического поля – напряженность ()

Напряженность электрического поля в какой-либо его точке равна отношению силы , с которой поле действует на точечный положительный заряд, помещенный в эту точку, к значению этого заряда q.

Характеристика магнитного поля – вектор магнитной индукции (

Для электромагнитных волн справедливы те же соотношения между длиной волны ее скоростью

с = 3•10 8 м/с, периодом Т и частотой ν, что и для механических волн. λ= = с Т

Генрих Рудольф Герц 1857-1894 В 1888 г. Экспериментально доказал существование электромагнитных волн, предсказанных максвеллом. Установил, что скорость распространения электромагнитных волн равна скорости света

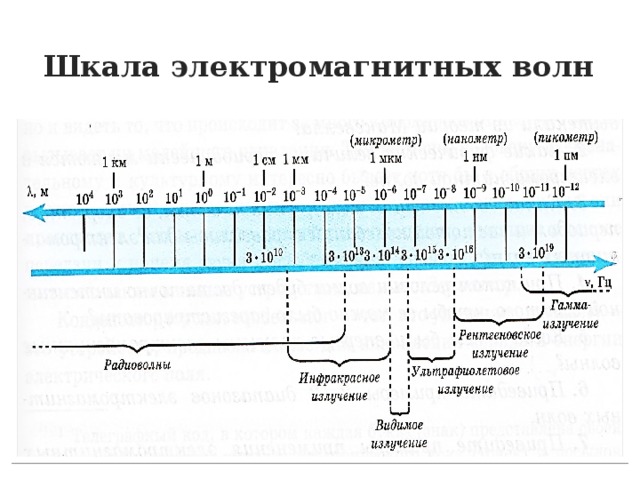

Шкала электромагнитных волн
