Презентация к уроку "Измерение размеров с помощью штангенциркуля"

Урок технологии 6 класс

« Технология обработки металлов. Элементы машиноведения»

Тема урока: «Измерение размеров детали с помощью штангенциркуля».

Цели урока:

Образовательная –сформировать у учащихся представления о способах измерения

размеров детали с помощью штангенциркуля.

Развивающая – продолжить развивать навыки самоконтроля при выполнении технологических операций.

Воспитательная – воспитывать ответственное отношение к труду, прививать качества аккуратности.

1.Что такое сортовой прокат?

Изготовленные изделия тонколистовой металл и проволока, выпускаемые промышленностью.

2.Назовите основные профили сортового проката?

Основные профили сортового проката: квадрат, полоса, шестигранник, круг, уголок, швеллер, рельс.

3.Дайте определение технологической операции?

Технологическая операция является частью технологического процесса обработки или сборки изделия, выполняемой на одном рабочем месте.

4.Каким образом получают нужный прокат?

Его получают прокаткой обжатием нагретых слитков металла между валиками прокатного стана. Профиль проката зависит от формы валков.

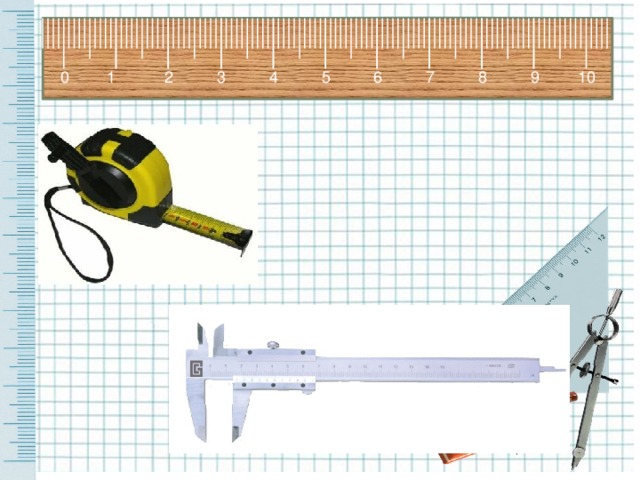

10

0

1

2

8

7

6

5

4

3

9

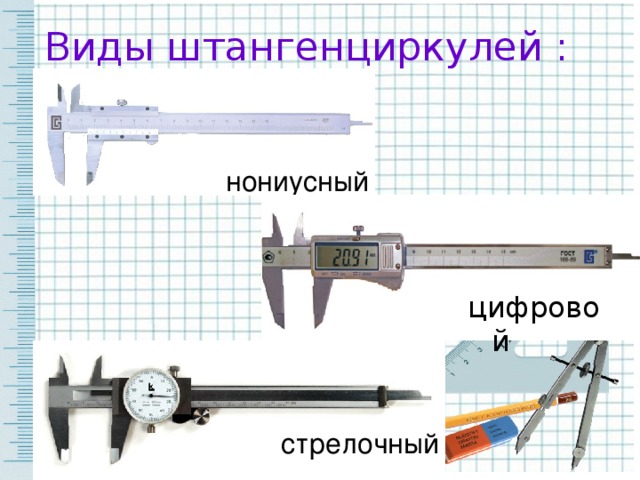

Виды штангенциркулей :

нониусный

цифровой

стрелочный

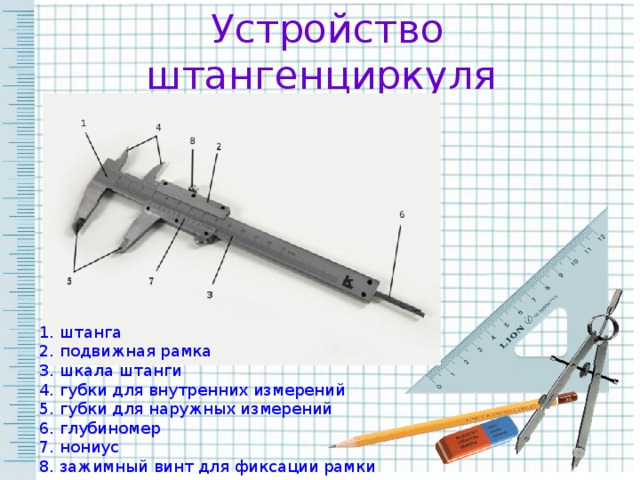

Устройство штангенциркуля

1. штанга

2. подвижная рамка

3. шкала штанги

4. губки для внутренних измерений

5. губки для наружных измерений

6. глубиномер

7. нониус

8. зажимный винт для фиксации рамки

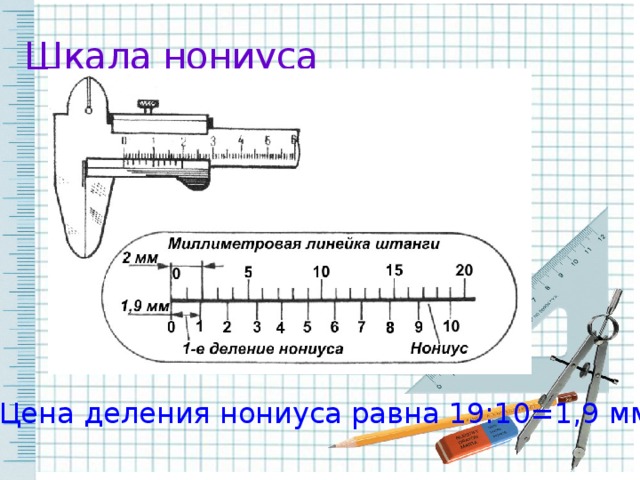

Шкала нониуса

Цена деления нониуса равна 19:10=1,9 мм

Правила обращения с штангенциркулем

• Перед измерением протереть ш.ц.
• Не класть его на нагревательные приборы.
• Измерять чистые, без заусенец детали.
• Не допускать падений и ударов по ш.ц.
• При измерении держать напротив глаз.
• В конце работы очистить от грязи и пыли, смазать.

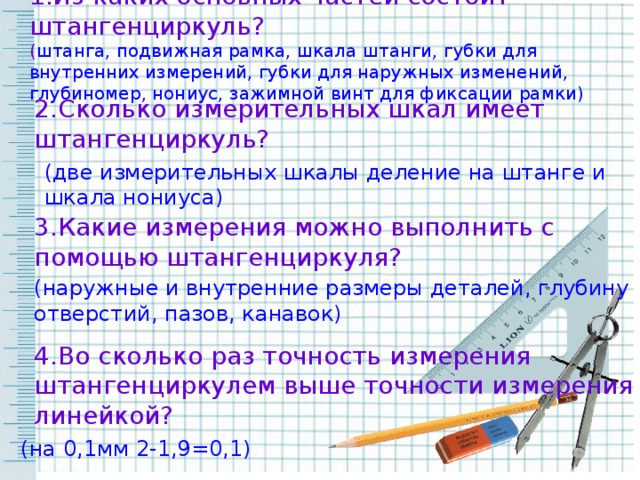

1.Из каких основных частей состоит штангенциркуль?

( штанга, подвижная рамка, шкала штанги, губки для внутренних измерений, губки для наружных изменений, глубиномер, нониус, зажимной винт для фиксации рамки)

2.Сколько измерительных шкал имеет штангенциркуль?

(две измерительных шкалы деление на штанге и шкала нониуса)

3.Какие измерения можно выполнить с помощью штангенциркуля?

(наружные и внутренние размеры деталей, глубину отверстий, пазов, канавок)

4.Во сколько раз точность измерения штангенциркулем выше точности измерения линейкой?

(на 0,1мм 2-1,9=0,1)
