Презентация к уроку "Сварочная проволока"

Категория: Прочее

Нажмите, чтобы узнать подробности

Для заполнения разделки шва в зону дуги вводят присадочный металл в виде прутка или проволоки. При ручной дуговой сварке применяют плавящиеся электроды в виде прутков или стержней с покрытием. При механизированной сварке используют электрод в виде проволоки, намотанной на кассету.

Просмотр содержимого документа
«Презентация к уроку "Сварочная проволока"»

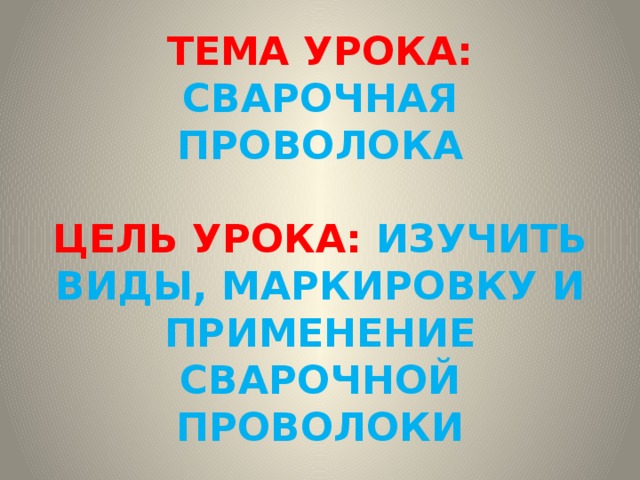

ТЕМА УРОКА: СВАРОЧНАЯ ПРОВОЛОКА   ЦЕЛЬ УРОКА: ИЗУЧИТЬ ВИДЫ, МАРКИРОВКУ И ПРИМЕНЕНИЕ СВАРОЧНОЙ ПРОВОЛОКИ

ТЕМА УРОКА: СВАРОЧНАЯ ПРОВОЛОКА ЦЕЛЬ УРОКА: ИЗУЧИТЬ ВИДЫ, МАРКИРОВКУ И ПРИМЕНЕНИЕ СВАРОЧНОЙ ПРОВОЛОКИ

Для заполнения разделки шва в зону дуги вводят присадочный металл в виде прутка или проволоки.  При ручной дуговой сварке применяют плавящиеся электроды в виде прутков или стержней с покрытием.  При механизированной сварке используют электрод в виде проволоки, намотанной на кассету.

Для заполнения разделки шва в зону дуги вводят присадочный металл в виде прутка или проволоки. При ручной дуговой сварке применяют плавящиеся электроды в виде прутков или стержней с покрытием. При механизированной сварке используют электрод в виде проволоки, намотанной на кассету.

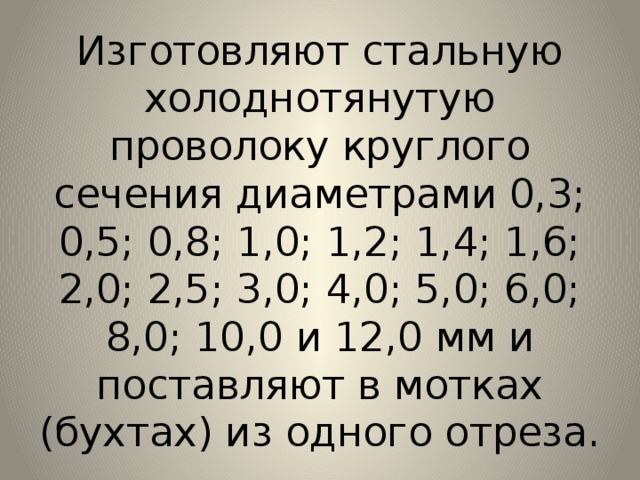

Изготовляют стальную холоднотянутую проволоку круглого сечения диаметрами 0,3; 0,5; 0,8; 1,0; 1,2; 1,4; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0 и 12,0 мм и поставляют в мотках (бухтах) из одного отреза.

Изготовляют стальную холоднотянутую проволоку круглого сечения диаметрами 0,3; 0,5; 0,8; 1,0; 1,2; 1,4; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0 и 12,0 мм и поставляют в мотках (бухтах) из одного отреза.

Выпускается:  6 марок низкоуглеродистой проволоки (Св-08, Св-08А, Св-08АА, Св-08ГА, Св-ЮГА и Св-10Г2);  30 марок легированной проволоки (Св-08ГС, Св-08Г2С, Св-12ГС, Св-15ГСТЮЦА и др.);  39 марок высоколегированной проволоки (Св- 12X13, Св-10Х17Т  Св-12Х11НМФ, и др.).

Выпускается: 6 марок низкоуглеродистой проволоки (Св-08, Св-08А, Св-08АА, Св-08ГА, Св-ЮГА и Св-10Г2); 30 марок легированной проволоки (Св-08ГС, Св-08Г2С, Св-12ГС, Св-15ГСТЮЦА и др.); 39 марок высоколегированной проволоки (Св- 12X13, Св-10Х17Т Св-12Х11НМФ, и др.).

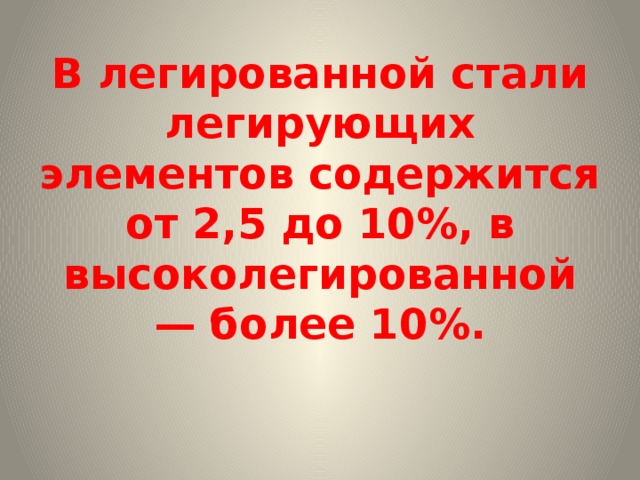

В легированной стали легирующих элементов содержится от 2,5 до 10%, в высоколегированной — более 10%.

В легированной стали легирующих элементов содержится от 2,5 до 10%, в высоколегированной — более 10%.

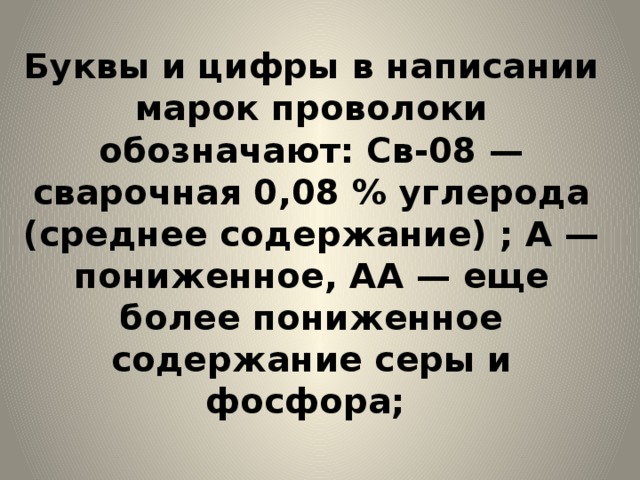

Буквы и цифры в написании марок проволоки обозначают: Св-08 — сварочная 0,08 % углерода (среднее содержание) ; А — пониженное, АА — еще более пониженное содержание серы и фосфора;

Буквы и цифры в написании марок проволоки обозначают: Св-08 — сварочная 0,08 % углерода (среднее содержание) ; А — пониженное, АА — еще более пониженное содержание серы и фосфора;

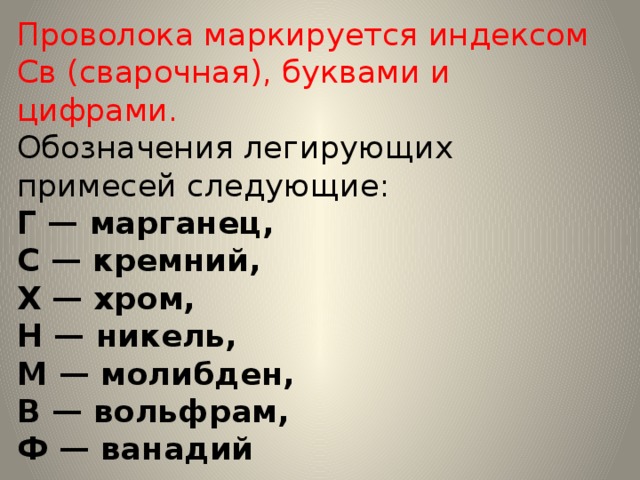

Проволока маркируется индексом Св (сварочная), буквами и цифрами.  Обозначения легирующих примесей следующие:  Г — марганец,  С — кремний,  X — хром,  Н — никель,  М — молибден,  В — вольфрам,  Ф — ванадий

Проволока маркируется индексом Св (сварочная), буквами и цифрами. Обозначения легирующих примесей следующие: Г — марганец, С — кремний, X — хром, Н — никель, М — молибден, В — вольфрам, Ф — ванадий

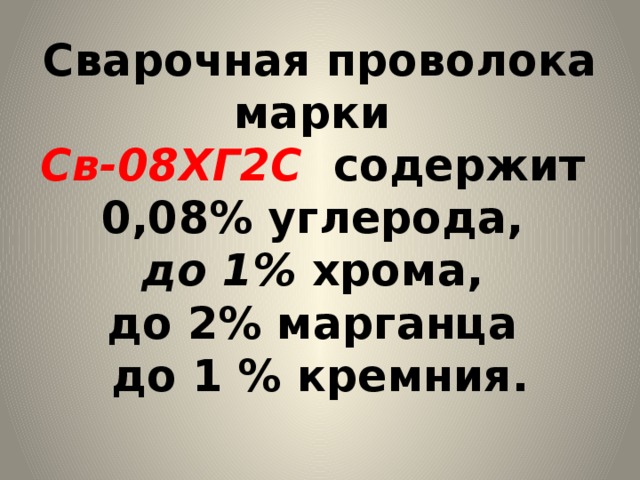

Сварочная проволока марки  Св-08ХГ2С  содержит  0,08% углерода,  до 1% хрома,  до 2% марганца  до 1 % кремния.

Сварочная проволока марки Св-08ХГ2С содержит 0,08% углерода, до 1% хрома, до 2% марганца до 1 % кремния.

Схема изготовления порошковой проволоки 1 — стальная лента; 2 — бункер с шихтой; 3 — фильеры; 4 — порошковая проволока

Схема изготовления порошковой проволоки

1 — стальная лента; 2 — бункер с шихтой; 3 — фильеры; 4 — порошковая проволока

  Поперечное сечение порошковых проволок  а — кольцевой; б — с одной загнутой кромкой; в — с двумя загнутыми кромками; г — двухслойной

  Поперечное сечение порошковых проволок

а — кольцевой; б — с одной загнутой кромкой;

в — с двумя загнутыми кромками; г — двухслойной

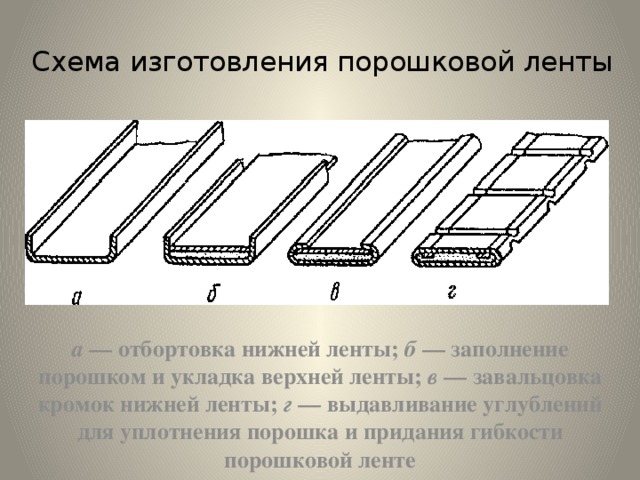

Схема изготовления порошковой ленты а — отбортовка нижней ленты; б — заполнение порошком и укладка верхней ленты; в — завальцовка кромок нижней ленты; г — выдавливание углублений для уплотнения порошка и придания гибкости порошковой ленте

Схема изготовления порошковой ленты

а — отбортовка нижней ленты; б — заполнение порошком и укладка верхней ленты; в — завальцовка кромок нижней ленты; г — выдавливание углублений для уплотнения порошка и придания гибкости порошковой ленте

ХИМИЧЕСКИЙ СОСТАВ И ПРИМЕНЕНИЕ НЕКОТОРОЫ МАРОК ПРОВОЛОКИ

ХИМИЧЕСКИЙ СОСТАВ И ПРИМЕНЕНИЕ НЕКОТОРОЫ МАРОК ПРОВОЛОКИ
