Применение фотоэффекта

Применение фотоэффекта

Выполнили : Меньшова Алена, Насибуллина София, ученицы 11 Б класса

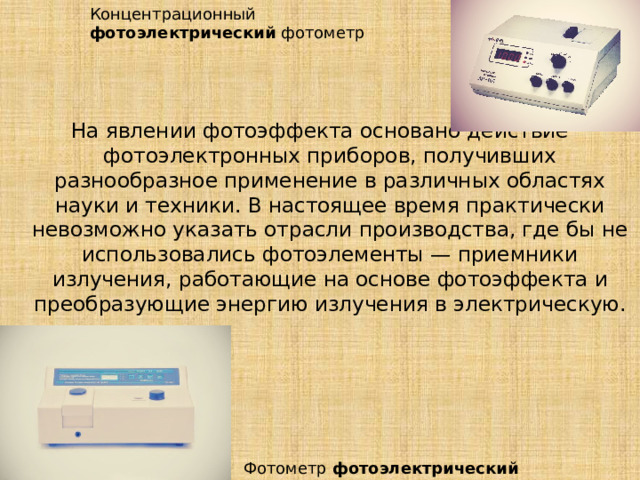

Концентрационный фотоэлектрический  фотометр

На явлении фотоэффекта основано действие фотоэлектронных приборов, получивших разнообразное применение в различных областях науки и техники. В настоящее время практически невозможно указать отрасли производства, где бы не использовались фотоэлементы — приемники излучения, работающие на основе фотоэффекта и преобразующие энергию излучения в электрическую.

Фотометр  фотоэлектрический

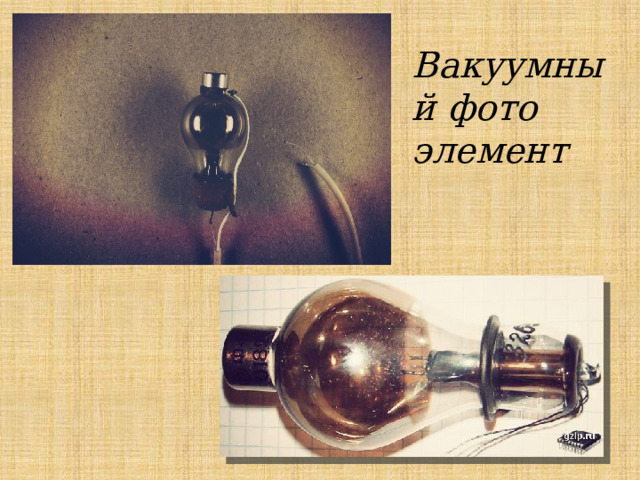

Вакуумный фото­элемент

Простейшим фотоэлементом с внешним фотоэффектом является  вакуумный фото­элемент.  Он представляет собой откачанный стеклянный баллон, внутренняя поверхность которого (за исключением окошка для доступа излучения) покрыта фоточувствительным слоем, служащим фотокатодом. В качестве анода обычно используется кольцо или сетка, помещаемая в центре баллона. Фотоэлемент включается в цепь батареи, э.д.с. которой выбирается такой, чтобы обеспечить фототок насыщения. Выбор материала фотокатода определяется рабочей областью спектра: для регистрации видимого света и инфракрасного излучения используется кислородно-цезиевый катод, для регистрации ультрафиолетового излучения и коротковолновой части видимого света — сурьмяно-цезиевый. Вакуумные фотоэлементы безынерционны, и для них наблюдается строгая пропорциональность фототока интенсивности излучения. Эти свойства позволяют использовать вакуумные фотоэлементы в качестве фотометрических приборов, например фотоэлектрический экспонометр, люксметр (измеритель освещенности) и т. д.

Вакуумный фото­элемент

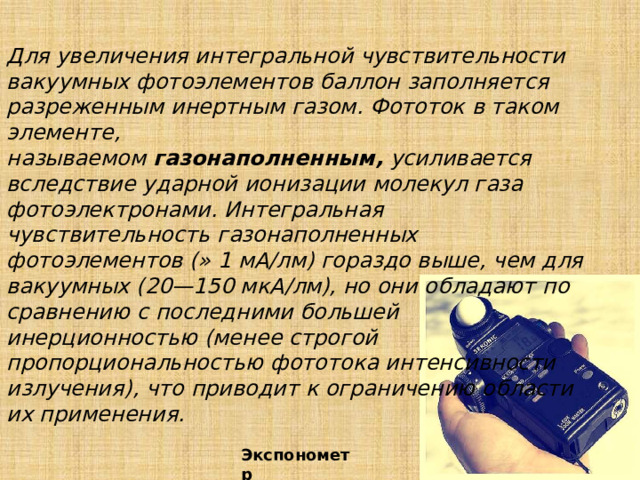

Для увеличения интегральной чувствительности вакуумных фотоэлементов баллон заполняется разреженным инертным газом. Фототок в таком элементе, называемом  газонаполненным,  усиливается вследствие ударной ионизации молекул газа фотоэлектронами. Интегральная чувствительность газонаполненных фотоэлементов (» 1 мА/лм) гораздо выше, чем для вакуумных (20—150 мкА/лм), но они обладают по сравнению с последними большей инерционностью (менее строгой пропорциональностью фототока интенсивности излучения), что приводит к ограничению области их применения.

Экспонометр

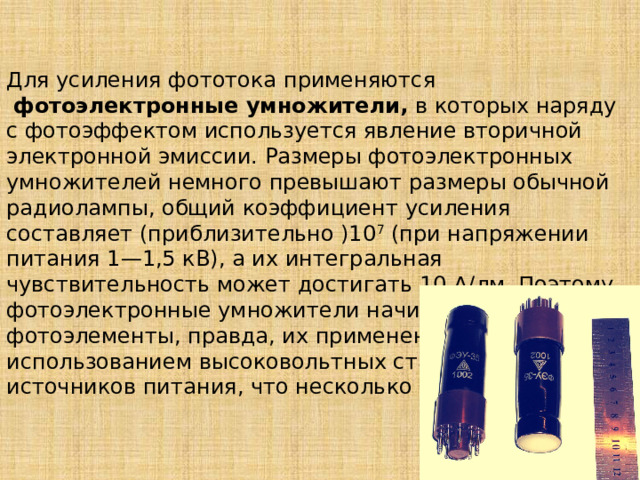

Для усиления фототока применяются   фотоэлектронные умножители,  в которых наряду с фотоэффектом используется явление вторичной электронной эмиссии. Размеры фотоэлектронных умножителей немного превышают размеры обычной радиолампы, общий коэффициент усиления составляет (приблизительно )10 7  (при напряжении питания 1—1,5 кВ), а их интегральная чувствительность может достигать 10 А/лм. Поэтому фотоэлектронные умножители начинают вытеснять фотоэлементы, правда, их применение связано с использованием высоко­вольтных стабилизированных источников питания, что несколько неудобно.

Фотоэлементы с внутренним фотоэффектом, называемые  полупроводниковыми фотоэлементами  или  фотосопротивлениями (фоторезисторами), обладают гораздо большей интегральной чувствительностью,   чем вакуумные. Для их изготовления используются PbS, CdS, PbSe и некоторые другие полупроводники. Если фотокатоды вакуумных фотоэлементов и фотоэлектронных умножителей имеют красную границу фотоэффекта не выше 1,1   мкм, то применение фотосопротивлений позволяет производить измерения в далекой инфракрасной области спектра (3¸4 мкм), а также в областях рентгеновского и гамма-излучений. Кроме того, они малогабаритны и имеют низкое напряжение питания. Недостаток фотосопротивлений — их заметная инерционность, поэтому они непригодны для регистрации быстропеременных световых потоков.

Фотоэлементы с вентильным фотоэффектом, называемые  вентильными фотоэлементами (фотоэлементами с запирающим слоем),  обладая, подобно элементам с внешним фотоэффектом, строгой пропорциональностью фототока интенсивности излучения, имеют большую по сравнению с ними интегральную чувствительность (примерно 2-30 мА/лм) и не нуждаются во внешнем источнике э.д.с. К числу вентильных фотоэлементов относятся германиевые, кремниевые, селеновые, сернисто-серебряные и д р.

Кремниевые и другие вентильные фотоэлементы применяются для создания солнечных батарей, непосредственно преобразующих световую энергию в электрическую. Эти батареи уже в течение многих лет работают на космических спутниках и кораблях. К.п.д. этих батарей составляет (приблизительно)10% и, как показывают теоретические расчеты, может быть доведен до (приблизительно)22%, что открывает широкие перспективы их использования в качестве источников электроэнергии для бытовых и производственных нужд.

солнечные батареи

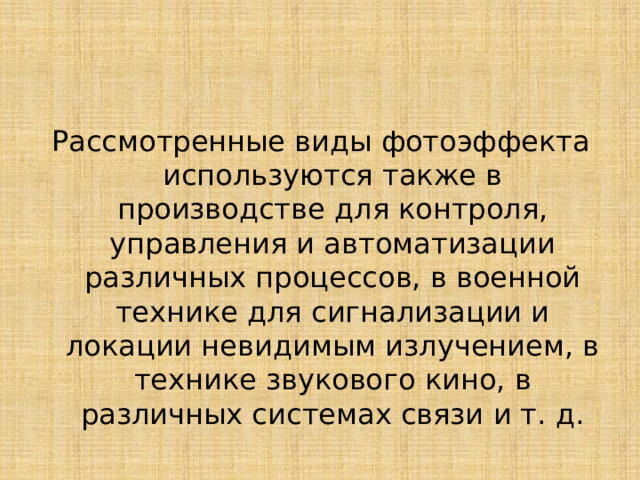

Рассмотренные виды фотоэффекта используются также в производстве для контроля, управления и автоматизации различных процессов, в военной технике для сигнализации и локации невидимым излучением, в технике звукового кино, в различных системах связи и т. д.
