Проектирование изд.из древесины

Категория: Технология

Нажмите, чтобы узнать подробности

Презентация подготовленна для проведения урока технологии в 7 классе и содержит материал о свойствах древесины.

Просмотр содержимого документа
«Проектирование изд.из древесины»

Проектирование изделий из древесины с учетом её свойств Урок технологии в 7 классе

Проектирование изделий из древесины с учетом её свойств

Урок технологии в 7 классе

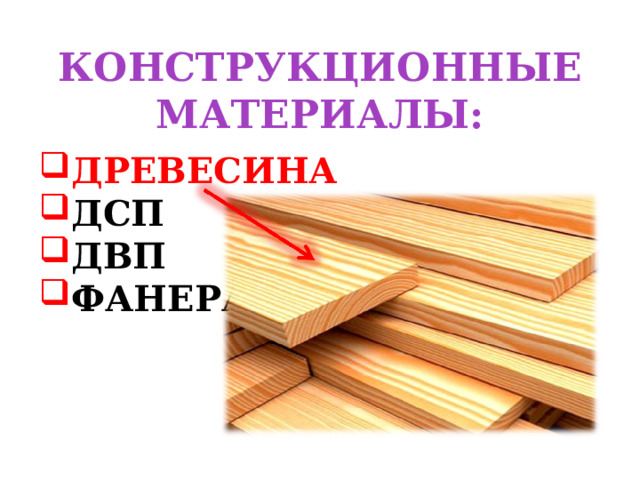

КОНСТРУКЦИОННЫЕ МАТЕРИАЛЫ: ДРЕВЕСИНА ДСП ДВП ФАНЕРА

КОНСТРУКЦИОННЫЕ МАТЕРИАЛЫ:

  • ДРЕВЕСИНА
  • ДСП
  • ДВП
  • ФАНЕРА
ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ

ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ

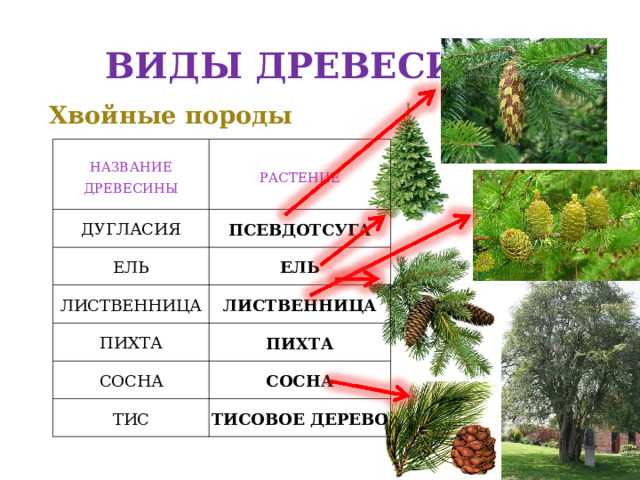

ВИДЫ ДРЕВЕСИНЫ Хвойные породы   НАЗВАНИЕ  ДРЕВЕСИНЫ РАСТЕНИЕ ДУГЛАСИЯ ПСЕВДОТСУГА ЕЛЬ ЛИСТВЕННИЦА ЕЛЬ ЛИСТВЕННИЦА ПИХТА ПИХТА СОСНА СОСНА ТИС ТИСОВОЕ ДЕРЕВО

ВИДЫ ДРЕВЕСИНЫ

Хвойные породы

НАЗВАНИЕ ДРЕВЕСИНЫ

РАСТЕНИЕ

ДУГЛАСИЯ

ПСЕВДОТСУГА

ЕЛЬ

ЛИСТВЕННИЦА

ЕЛЬ

ЛИСТВЕННИЦА

ПИХТА

ПИХТА

СОСНА

СОСНА

ТИС

ТИСОВОЕ ДЕРЕВО

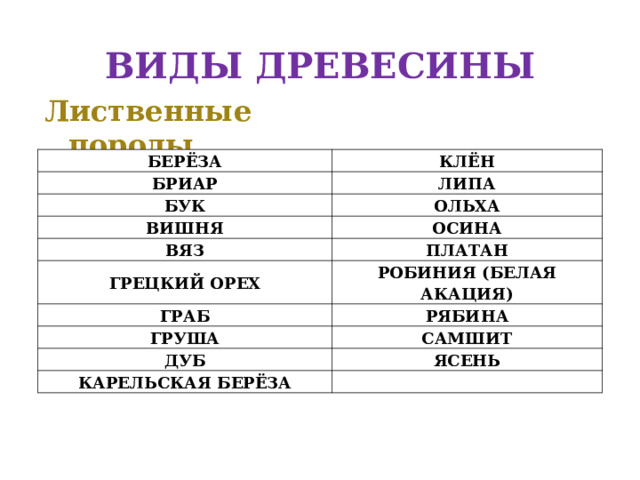

ВИДЫ ДРЕВЕСИНЫ Лиственные породы БЕРЁЗА КЛЁН БРИАР ЛИПА БУК ОЛЬХА ВИШНЯ ОСИНА ВЯЗ ПЛАТАН ГРЕЦКИЙ ОРЕХ РОБИНИЯ (БЕЛАЯ АКАЦИЯ) ГРАБ РЯБИНА ГРУША САМШИТ ДУБ ЯСЕНЬ КАРЕЛЬСКАЯ БЕРЁЗА

ВИДЫ ДРЕВЕСИНЫ

Лиственные породы

БЕРЁЗА

КЛЁН

БРИАР

ЛИПА

БУК

ОЛЬХА

ВИШНЯ

ОСИНА

ВЯЗ

ПЛАТАН

ГРЕЦКИЙ ОРЕХ

РОБИНИЯ (БЕЛАЯ АКАЦИЯ)

ГРАБ

РЯБИНА

ГРУША

САМШИТ

ДУБ

ЯСЕНЬ

КАРЕЛЬСКАЯ БЕРЁЗА

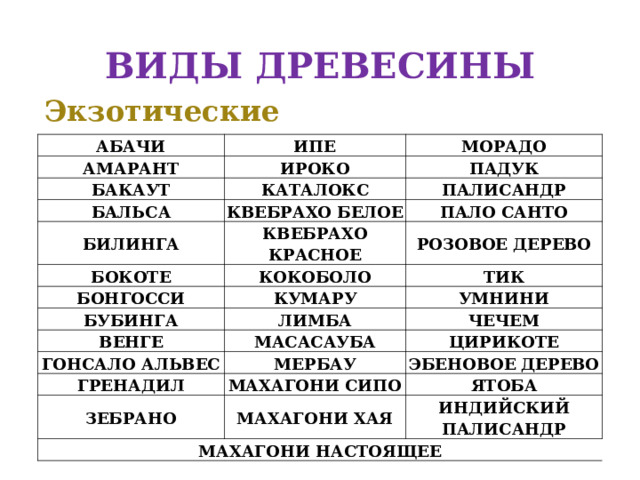

ВИДЫ ДРЕВЕСИНЫ Экзотические породы  АБАЧИ ИПЕ АМАРАНТ МОРАДО ИРОКО БАКАУТ КАТАЛОКС БАЛЬСА ПАДУК ПАЛИСАНДР КВЕБРАХО БЕЛОЕ БИЛИНГА КВЕБРАХО КРАСНОЕ ПАЛО САНТО БОКОТЕ РОЗОВОЕ ДЕРЕВО КОКОБОЛО БОНГОССИ КУМАРУ БУБИНГА ТИК УМНИНИ ЛИМБА ВЕНГЕ МАСАСАУБА ЧЕЧЕМ ГОНСАЛО АЛЬВЕС ЦИРИКОТЕ МЕРБАУ ГРЕНАДИЛ МАХАГОНИ СИПО ЭБЕНОВОЕ ДЕРЕВО ЗЕБРАНО ЯТОБА МАХАГОНИ ХАЯ МАХАГОНИ НАСТОЯЩЕЕ ИНДИЙСКИЙ ПАЛИСАНДР

ВИДЫ ДРЕВЕСИНЫ

Экзотические породы

АБАЧИ

ИПЕ

АМАРАНТ

МОРАДО

ИРОКО

БАКАУТ

КАТАЛОКС

БАЛЬСА

ПАДУК

ПАЛИСАНДР

КВЕБРАХО БЕЛОЕ

БИЛИНГА

КВЕБРАХО КРАСНОЕ

ПАЛО САНТО

БОКОТЕ

РОЗОВОЕ ДЕРЕВО

КОКОБОЛО

БОНГОССИ

КУМАРУ

БУБИНГА

ТИК

УМНИНИ

ЛИМБА

ВЕНГЕ

МАСАСАУБА

ЧЕЧЕМ

ГОНСАЛО АЛЬВЕС

ЦИРИКОТЕ

МЕРБАУ

ГРЕНАДИЛ

МАХАГОНИ СИПО

ЭБЕНОВОЕ ДЕРЕВО

ЗЕБРАНО

ЯТОБА

МАХАГОНИ ХАЯ

МАХАГОНИ НАСТОЯЩЕЕ

ИНДИЙСКИЙ ПАЛИСАНДР

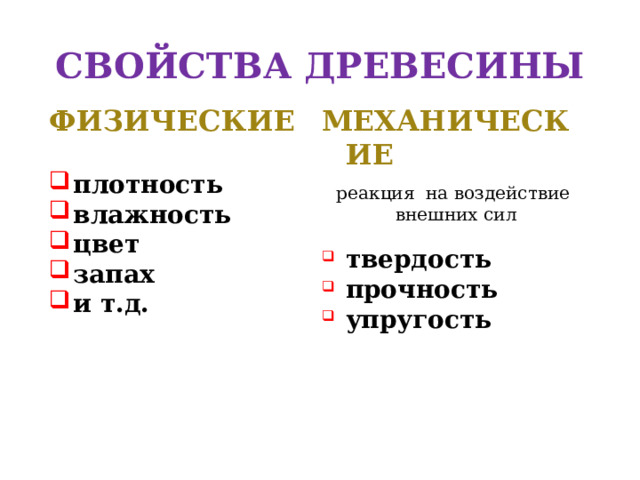

СВОЙСТВА ДРЕВЕСИНЫ ФИЗИЧЕСКИЕ  плотность влажность цвет запах и т.д. МЕХАНИЧЕСКИЕ  реакция на воздействие внешних сил твердость прочность упругость

СВОЙСТВА ДРЕВЕСИНЫ

ФИЗИЧЕСКИЕ

  • плотность
  • влажность
  • цвет
  • запах
  • и т.д.

МЕХАНИЧЕСКИЕ

реакция на воздействие

внешних сил

  • твердость
  • прочность
  • упругость

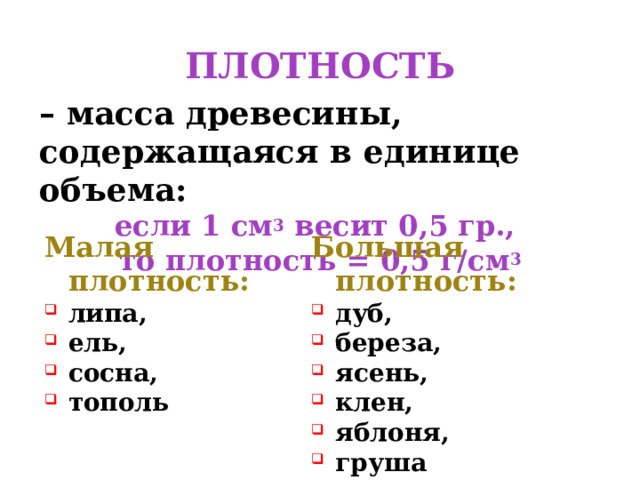

ПЛОТНОСТЬ – масса древесины, содержащаяся в единице объема: если 1 см 3 весит 0,5 гр., то плотность = 0,5 г/см 3 Малая плотность: Большая плотность: липа, ель, сосна, тополь дуб, береза, ясень, клен, яблоня, груша

ПЛОТНОСТЬ

масса древесины, содержащаяся в единице объема:

если 1 см 3 весит 0,5 гр.,

то плотность = 0,5 г/см 3

Малая плотность:

Большая плотность:

  • липа,
  • ель,
  • сосна,
  • тополь
  • дуб,
  • береза,
  • ясень,
  • клен,
  • яблоня,
  • груша

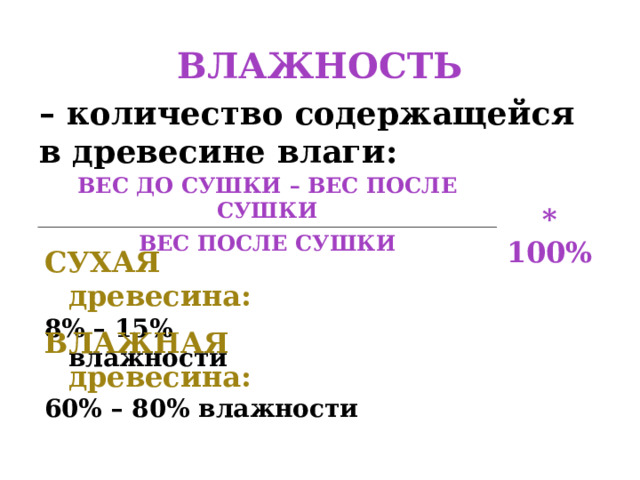

ВЛАЖНОСТЬ – количество содержащейся в древесине влаги: ВЕС ДО СУШКИ – ВЕС ПОСЛЕ СУШКИ * 100% ВЕС ПОСЛЕ СУШКИ СУХАЯ древесина: 8% – 15% влажности ВЛАЖНАЯ древесина: 60% – 80% влажности

ВЛАЖНОСТЬ

количество содержащейся в древесине влаги:

ВЕС ДО СУШКИ – ВЕС ПОСЛЕ СУШКИ

* 100%

ВЕС ПОСЛЕ СУШКИ

СУХАЯ древесина:

8% – 15% влажности

ВЛАЖНАЯ древесина:

60% – 80% влажности

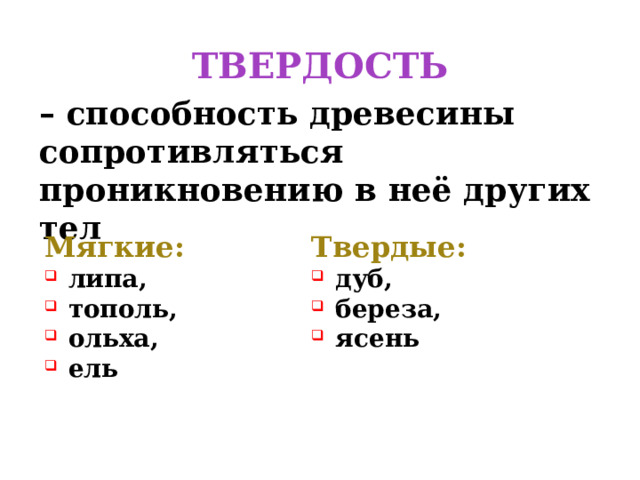

ТВЕРДОСТЬ – способность древесины сопротивляться проникновению в неё других тел Мягкие: Твердые: липа, тополь, ольха, ель дуб, береза, ясень

ТВЕРДОСТЬ

способность древесины сопротивляться проникновению в неё других тел

Мягкие:

Твердые:

  • липа,
  • тополь,
  • ольха,
  • ель
  • дуб,
  • береза,
  • ясень

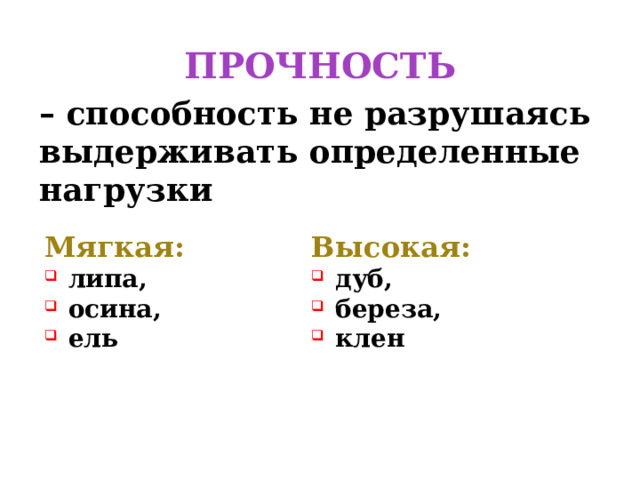

ПРОЧНОСТЬ – способность не разрушаясь выдерживать определенные нагрузки Мягкая: Высокая: липа, осина, ель дуб, береза, клен

ПРОЧНОСТЬ

способность не разрушаясь выдерживать определенные нагрузки

Мягкая:

Высокая:

  • липа,
  • осина,
  • ель
  • дуб,
  • береза,
  • клен

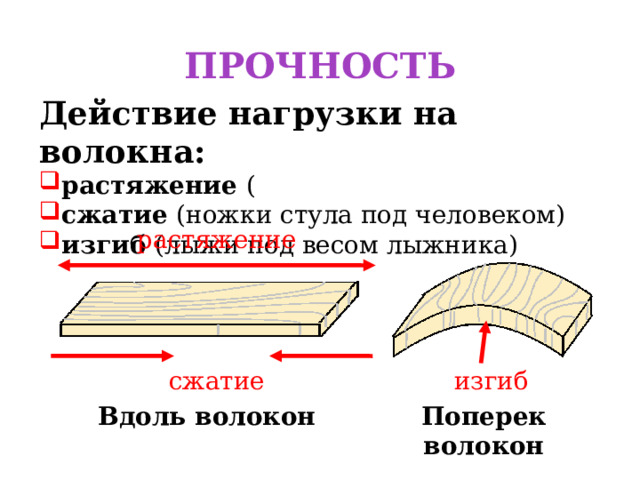

ПРОЧНОСТЬ Действие нагрузки на волокна: растяжение ( сжатие (ножки стула под человеком) изгиб (лыжи под весом лыжника)   растяжение сжатие изгиб Вдоль волокон Поперек волокон

ПРОЧНОСТЬ

Действие нагрузки на волокна:

  • растяжение (
  • сжатие (ножки стула под человеком)
  • изгиб (лыжи под весом лыжника)

растяжение

сжатие

изгиб

Вдоль волокон

Поперек волокон

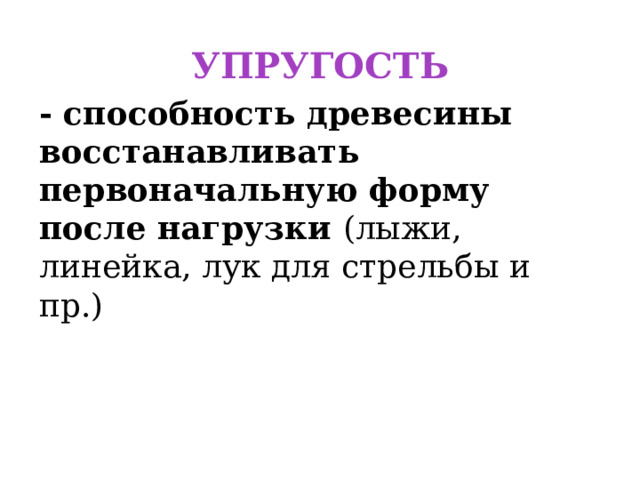

УПРУГОСТЬ - способность древесины восстанавливать первоначальную форму после нагрузки (лыжи, линейка, лук для стрельбы и пр.)

УПРУГОСТЬ

- способность древесины восстанавливать первоначальную форму после нагрузки (лыжи, линейка, лук для стрельбы и пр.)

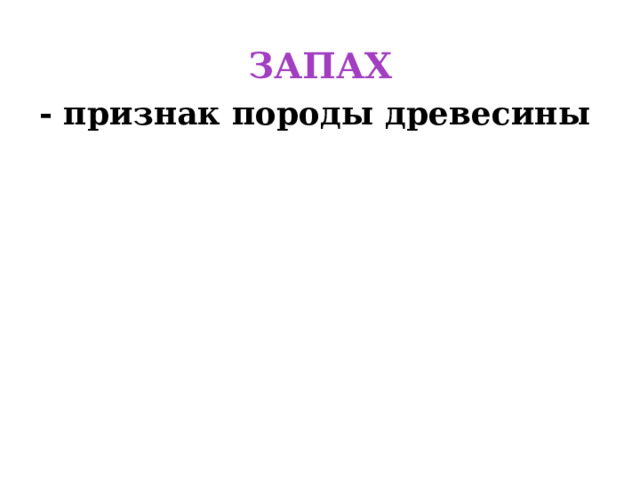

ЗАПАХ - признак породы древесины

ЗАПАХ

- признак породы древесины

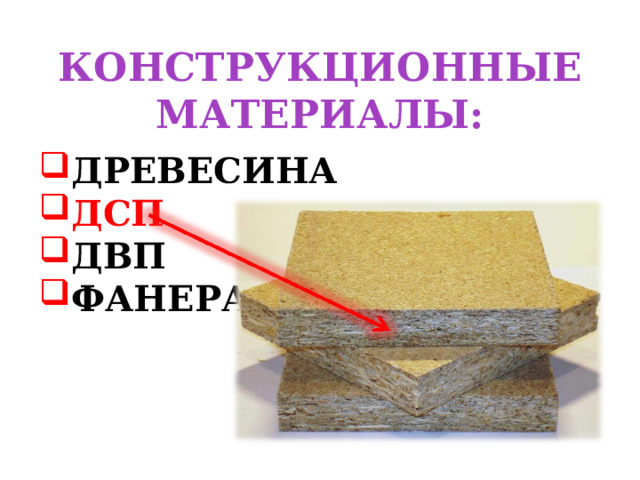

КОНСТРУКЦИОННЫЕ МАТЕРИАЛЫ: ДРЕВЕСИНА ДСП ДВП ФАНЕРА

КОНСТРУКЦИОННЫЕ МАТЕРИАЛЫ:

  • ДРЕВЕСИНА
  • ДСП
  • ДВП
  • ФАНЕРА

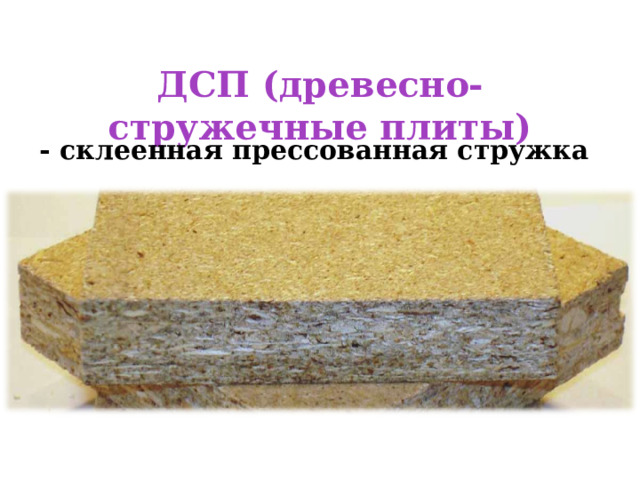

ДСП (древесно-стружечные плиты) - склеенная прессованная стружка

ДСП (древесно-стружечные плиты)

- склеенная прессованная стружка

КОНСТРУКЦИОННЫЕ МАТЕРИАЛЫ: ДРЕВЕСИНА ДСП ДВП ФАНЕРА

КОНСТРУКЦИОННЫЕ МАТЕРИАЛЫ:

  • ДРЕВЕСИНА
  • ДСП
  • ДВП
  • ФАНЕРА

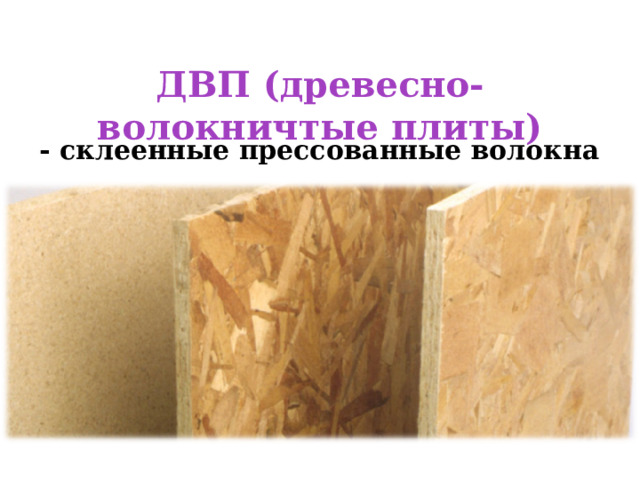

ДВП (древесно-волокничтые плиты) - склеенные прессованные волокна

ДВП (древесно-волокничтые плиты)

- склеенные прессованные волокна

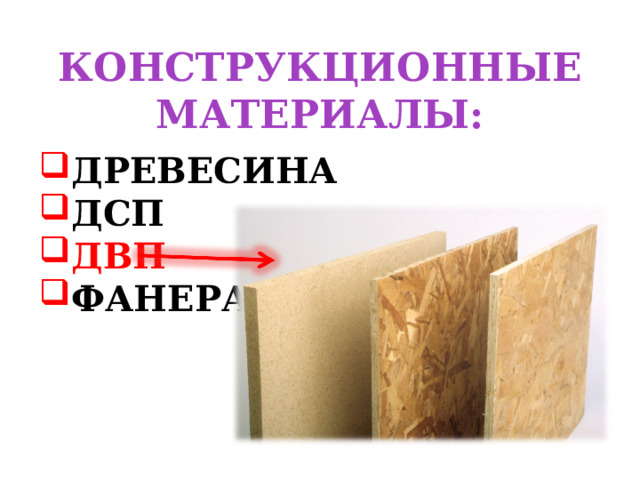

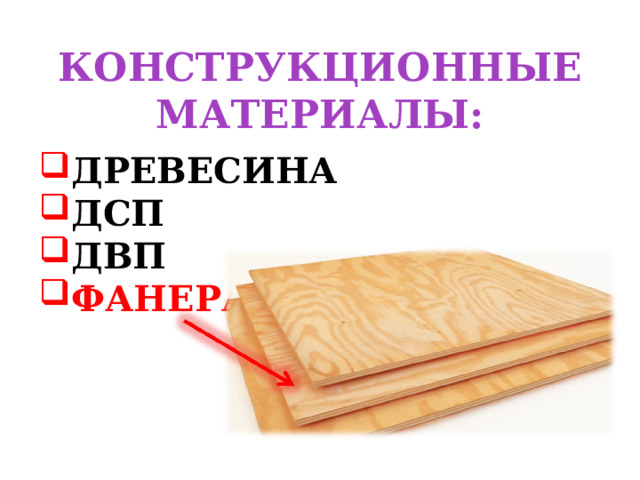

КОНСТРУКЦИОННЫЕ МАТЕРИАЛЫ: ДРЕВЕСИНА ДСП ДВП ФАНЕРА

КОНСТРУКЦИОННЫЕ МАТЕРИАЛЫ:

  • ДРЕВЕСИНА
  • ДСП
  • ДВП
  • ФАНЕРА

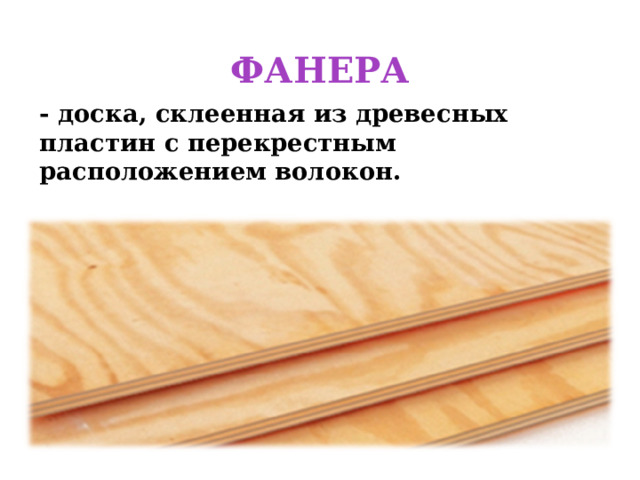

ФАНЕРА - доска, склеенная из древесных пластин с перекрестным расположением волокон.

ФАНЕРА

- доска, склеенная из древесных пластин с перекрестным расположением волокон.

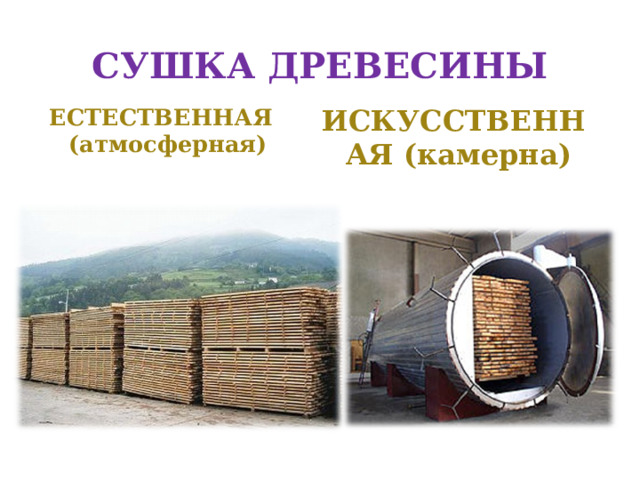

СУШКА ДРЕВЕСИНЫ ЕСТЕСТВЕННАЯ (атмосферная)  ИСКУССТВЕННАЯ (камерна)

СУШКА ДРЕВЕСИНЫ

ЕСТЕСТВЕННАЯ (атмосферная)

ИСКУССТВЕННАЯ (камерна)

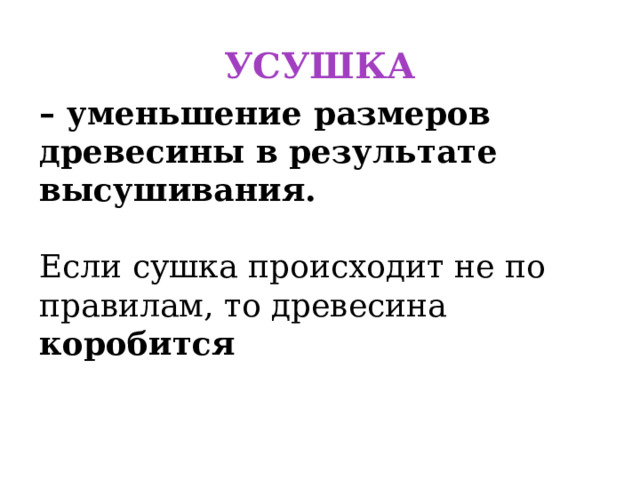

УСУШКА – уменьшение размеров древесины в результате высушивания. Если сушка происходит не по правилам, то древесина коробится

УСУШКА

уменьшение размеров древесины в результате высушивания.

Если сушка происходит не по правилам, то древесина коробится

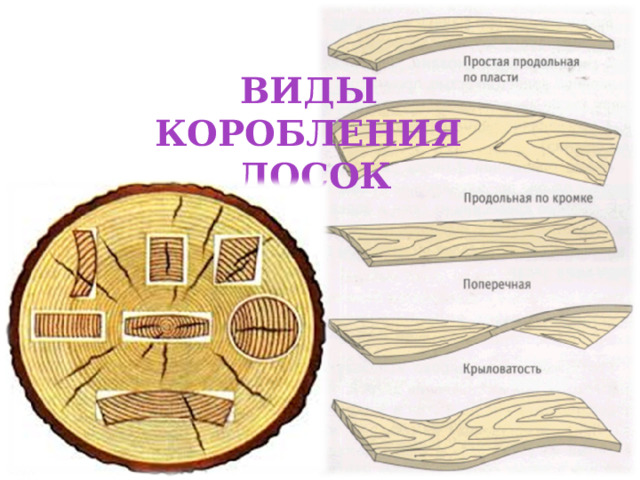

ВИДЫ  КОРОБЛЕНИЯ  ДОСОК

ВИДЫ КОРОБЛЕНИЯ ДОСОК

Самостоятельная работа

Задание 1. Ответьте на вопросы:

1.1. Что такое «допустимая прочность древесины»?

1.2. Перечислите (через запятую) растения, у которых самая высокая устойчивость к гниению. См. таблицы приведенные выше.

1.3. Почему для разных видов изделий выбирают разные виды древесины?

1.4. Перечислите (через запятую) виды древесины, деревья, из которых она сделана произрастают в Южной Америке.

1.5. Почему коробится древесина при усушке?

1.6. Как называется дерево (растение), которое обладает самой большой твердостью?

  • 1.2. Перечислите (через запятую) растения, у которых самая высокая устойчивость к гниению. См. таблицы приведенные выше. 1.3. Почему для разных видов изделий выбирают разные виды древесины? 1.4. Перечислите (через запятую) виды древесины, деревья, из которых она сделана произрастают в Южной Америке. 1.5. Почему коробится древесина при усушке? 1.6. Как называется дерево (растение), которое обладает самой большой твердостью?

Задание 2. Зарисовать рисунок 14 «Виды коробления досок»

Задание 3. Составить кроссворд на 10 слов, используя понятия и определения, записанные в тетради (можно использовать конспекты всех изученных ранее тем). Вопросы к каждому понятию в кроссворде обязательны.
