Простые механизмы. Блоки.

Физика 7 класс.

31. БЛОК

Вариант1

I (1) Неподвижным блоком называют такой блок, ось которого при поднятии грузов ...

1. не поднимается и не опускается.

2. поднимается и опускается.

II (1) Подвижным блоком называют такой блок, ось которого при поднятии грузов ...

1. не поднимается и не опускается.

2. поднимается и опускается.

III (I) Каким номером на рисунке 1 обозначен подвижный блок?

1. Один. 2. Два. 3. Три. Рис. 1

IV (3) Какую силу надо приложить к концу веревки, чтобы поднять груз массой 100 кг (рис.1)?

1. 2000 Н; 2. 1000 Н; 3. 500 Н; 4. 250 Н.

V (3) Одинаковы ли будут показания динамометра во всех трех положениях для удержания груза массой т (рис 2)? В ... положении динамометр покажет наибольшую силу.

1. первом 2. втором 3. третьем рис. 2

4. Показания динамометра будут одинаковые.

VI (3) Во сколько раз можно выиграть в силе, пользуясь бло­ком, установленным так, как изображено на рисунке 3?

1. Выигрыша в силе не будет. Рис. 3

2. В 2 раза.

3. В 3 раза.

4. В 4 раза.

VII (4) С помощью рычага и блока поднимают груз (рис. 4).

Во сколько раз можно выиграть в силе, пользуясь этим приспособлением?

5. В 5 раз. 2. В 10 раз. 3. В 6 раз. 4. В 7 раз. рис. 4

VIII (5) Какой груз можно поднять при помощи приспособления,

изображенного на рисунке 4, прилагая силу 30 Н?

1. 30 Н; 2. 300 Н; 3. 3000 Н; 4. 480 Н; 5. 150 Н.

Физика 7 класс.

31. БЛОК

Вариант 2

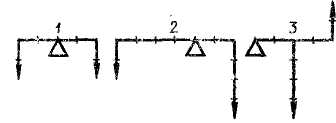

На рисунке 1 изображены три рычага, к каждому из них приложены уравновешивающие друг друга силы. Какой из них по выигрышу в силе имеет сходство с ...

I (1) неподвижным блоком? Рис. 1

1. Первый.

2. Второй.

3. Третий.

II (1) подвижным блоком?

1. Первый.

2. Второй.

3. Третий.

III (2) Сможет ли человек при помощи неподвижного блока поднять груз весом 800 Н? Вес человека 600 Н.

1. Может.

2. Не может.

3. Определенно сказать нельзя.

IV (2) Груз какого веса можно поднять при помощи подвижного блока, прилагая силу 500 Н?

1. 2000 Н; 2. 1000 Н; 3. 500 Н; 4. 250 Н; 5. 200 Н.

V (3) При помощи системы блоков поднимают груз, подвешен­ный на крюке неподвижного блока (рис. 2). Какой выигрыш в силе дает такая комбинация блоков?

1. В 2 раза.

2. В 3 раза.

3. В 4 раза

4. В 8 раз.

VI (3) С какой силой надо тянуть за свешивающийся конец веревки, чтобы поднять груз 1200 Н при помощи комбина­ции блоков, изображенной на рисунке 2?

1. 300 Н; 2. 600 Н; рис. 2

3. 1200 Н; 4. 2400 Н.

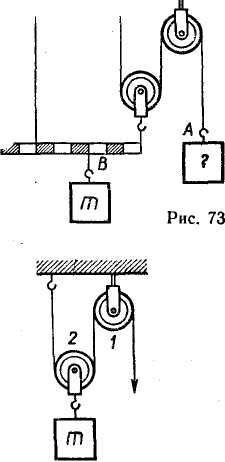

VII (4) Во сколько раз можно выиграть в силе, прилагая ее к ве-

ревке в точке А, если к рычагу в точке В подвешен груз (рис. 73)?

1. В 5 раз. 2. В 10 раз. 3. В 6 раз. 4. В 60 раз. 5. В 4 раза.

V III (4) Груз какого веса надо подвесить к веревке в точке А, что-

бы удержать груз массой 12 кг, подвешенный к рычагу в точке В (рис. 73)?

1. 30 Н; 2. 300 Н; 3. 3000 Н; 4. 480 Н; 5. 150 Н.

Физика 7 класс.

31. БЛОК

Вариант 3

I (1) Один подвижный блок имеет диаметр 20 см, а другой —

5 см. Одинаковый ли выигрыш в силе мож­но получить с помощью этих блоков?

1. Одинаковый.

2. Первым больше, чем вторым, в 4 раза.

3. Вторым больше, чем первым, в 4 раза.

I I (1) На рисунке 1 изображены два блока, с по­мощью которых поднимают груз. Какой из этих блоков подвижный? Рис. 1

1. Первый.

2. Второй.

III (I) Во сколько раз можно выиграть в силе с помощью блоков, изображенных на рисун­ке 1?

1. В 2 раза.

2. В 4 раза.

3. Эти блоки выигрыша в силе не дают.

IV (3) Груз какого веса можно поднять блоками, изображенными на рисунке 1, прилагая к свободному концу веревки силу 250 Н?

1. 200 Н; 2. 1000 Н; 3. 500 Н; 4. 250 Н.

V (4) Во сколько раз можно выиграть в силе с помощью блоков, изображенных на рисунке 2? Рис. 2

1. В 2 раза.

2. В 4 раза.

3. В 6 раз.

4. В 8 раз.

VI (3) Груз какого веса можно поднять с помощью блоков, изображенных на рисунке 2, прилагая к свободному кон­цу веревки силу 7,5 Н?

I. 30 Н;

2. 300 Н;

3. 3000 Н;

4. 450 Н;

5. 150 Н.

VII (4) Рычаг и блок соединены так, как показано на рисунке .

Какой выигрыш в силе можно получить с помощью такого

устройства?

1. В 5 раз. 2. В 10 раз. 3, В 6 раз. 4. В 60 раз. 5. В 4 раза.

VIII (4) Какую силу надо приложить к свешивающемуся концу

веревки, чтобы поднять груз массой 120 кг при помощи рычага и блока, изображенных на рисунке?

1. 30 Н; 2. 300 Н; 3. 3000 Н; 4. 480 Н; 5. 150 Н.

Физика 7 класс.

31. БЛОК

Вариант4

I (1) С помощью неподвижного блока в силе ...

1. выигрывают в 2 раза.

2. не выигрывают.

3. проигрывают в 2 раза.

II (1) С помощью подвижного блока в силе ...

1. выигрывают в 2 раза.

2. не выигрывают.

3. проигрывают в 2 раза.

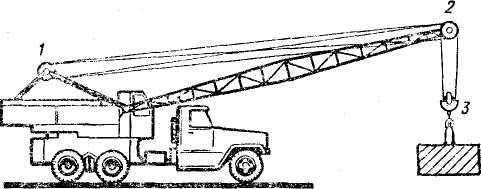

III (1) На рисунке изображен подъемный кран. Какой блок этого крана подвижный?

1. Первый. 2. Второй. 3. Третий.

IV (2) С какой силой между блоками 1 к 2 натягивается трос крана, изображенного на рисунке, если вес поднимае­мого груза 1000 Н?

1. 2000 Н; 2. 1000 Н; 3. 500 Н; 4. 250 Н; 5. 200 Н.

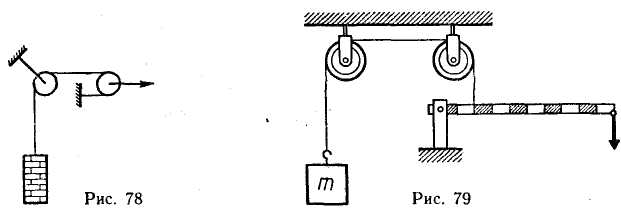

V (3) На электрифицированных железных дорогах для натяже­ния проводов используется система двух блоков, к которым подвешивают бетонные грузы (рис. 78). Груз какого веса надо подвесить к блокам, чтобы провода были натянуты с силой 1000 Н?

1. 500 Н; 2. 1000 Н; 3. 2000 Н; 4. 4000 Н.

VI (3) Из условия предыдущей задачи определите, на сколько поднимется груз, если провод при охлаждении сократит­ся на 4 см?

1. 4 см; 2. 8 см; 3. 1 см; 4. 2 см.

VII (4) На рисунке 79 изображено соединение двух блоков с рычагом. Какой выигрыш в силе можно получить с помощью такого приспособления?

1. В 5 раз. 2. В 10 раз. 3. В 6 раз. 4. В 60 раз. 5. В 4 раза.

VIII (3) Из условия предыдущей задачи определите силу, котору

юнадо приложить к концу рычага, чтобы поднять груз массой 90 кг.

1. 30 Н; 2. 300 Н; 3. 3000 Н; 4. 480 Н; 5. 180 Н.
