Информатика 7 класс

Работа с графическим редактором векторного типа.

Перечень вопросов, рассматриваемых в теме:

  • Понятие векторной графики.

  • Достоинства и недостатки векторных изображений.

  • Решение типовых задач.

  • Знакомство с векторными графическими редакторами.

Тезаурус:

Способ, при котором рисунок создаётся с помощью формул, описывающих объекты, из которых составлен рисунок, называется векторным.

Стандартные фигуры, с помощью которых создаются изображения в графическом редакторе, называются графическими примитивами.

Достоинства векторной графики: небольшой информационный объём; легко поддаётся масштабированию.

Недостатки векторной графики: векторные изображения, напечатанные на бумаге, отличаются от изображений, полученных на экране компьютера; векторные изображения не получаются фотографического качества.

Векторные графические редакторы: MicrosoftWord, CorelDraw, GravitDesigner, Vectrи другие.

Теоретический материал для самостоятельного изучения:

Современные дети сейчас всё чаще рисуют не в альбомах, а на планшетах или компьютерах. Такие рисунки легче создавать, исправлять, раскрашивать, размножать.

Сейчас существует огромное количество различных программ для создания изображений на компьютере, и эти программы имеют большие возможности. Ведь, чтобы нарисовать, например, слоника карандашом, нужно иметь способность к рисованию. На компьютере изобразить того же слоника будет проще, т.к. можно использовать лишь инструменты графического редактора, которые также могут помочь в исправлении рисунка, увеличении или уменьшении, раскраске.

Ведь, если изображение состоит из нескольких одинаковых фрагментов, то в альбоме эти фрагменты придётся рисовать не один раз, а на компьютере достаточно нарисовать фрагмент и применить функцию копирования. А если таких рисунков нужно несколько штук. Сегодня на уроке мы познакомимся с такими компьютерными программами, которые относятся к векторной графике, научимся создавать векторные изображения.

Чтобы создать изображение на компьютере, нужно открыть соответствующую программу, установить курсор в нужном месте, выбрать какой-нибудь инструмент графического редактора и начать творить. Некоторые графические изображения могут состоять из прямоугольников, прямых, окружностей и других геометрических фигур, которые могут быть описаны математически. Т.е. для создания окружности нужно указать координату центра и радиус, для создания прямоугольника – координаты вершин. Вот именно для создания таких графических объектов используют векторные графические редакторы.

Кроме описания математических действий в векторной графике можно применять различные способы создания изображения: задавать цвет линий, их толщину, цвет заполнения и другие свойства геометрических фигур.

Стандартные фигуры, с помощью которых создаются изображения в векторном графическом редакторе, называются графическими примитивами. Их можно копировать, перемещать по экрану, вращать, накладывать один на другой. К ним можно применять различные спецэффекты. Но, нужно помнить, чтобы изменить объект, его сначала нужно выделить, щёлкнув на нужном изображении.

Векторные изображения чаще всего получают с помощью геометрических фигур.

У любых векторных изображений есть определённые особенности:

1) когда векторное изображение сохраняется, в памяти компьютера остаётся информация о геометрических объектах, с помощью которых изображение было создано. Другими словами, информационный объём векторного изображения при его сохранении будет небольшим.

2) если мы хотим увеличить или уменьшить векторное изображение, то старый объект удаляется, а создаётся новый с учётом изменённых данных. Т.е. векторное изображение можно увеличивать или уменьшать без потери качества.

Всё это является достоинствами векторных изображений.

Но есть, конечно же, и недостатки:

‑ векторные изображения не получаются фотографического качества;

‑ распечатанная на принтере картинка, выглядит совсем не так, как на экране.

Таким образом, можно сделать вывод, что векторные изображения создаются вручную с помощью векторных графических программ, которые можно использовать в редакциях, рекламных агентствах, конструкторских бюро. Самым простым векторным редактором является MicrosoftWord.

Ответьте на вопрос:

Какой графический редактор будете использовать при создании изображения?


Конечно же, для создания такого рисунка лучше использовать векторный графический редактор, потому что изображение создаётся из геометрических фигур, которые, к тому же, можно скопировать, размножить, сгруппировать, увеличить или уменьшить.

Итак, сегодня мы узнали, что такое векторная графика, проанализировали достоинства и недостатки векторной графики, познакомились с векторным графическим редактором.

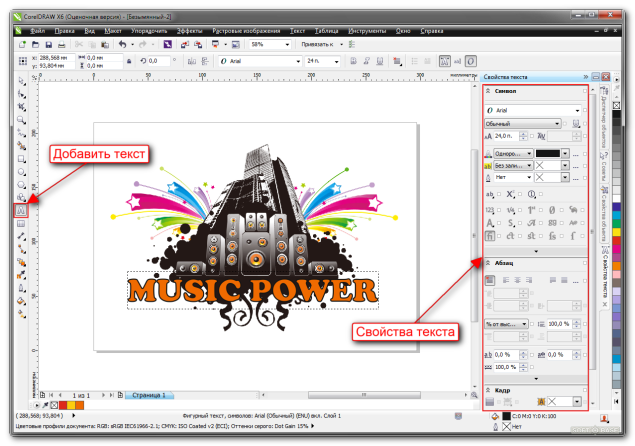

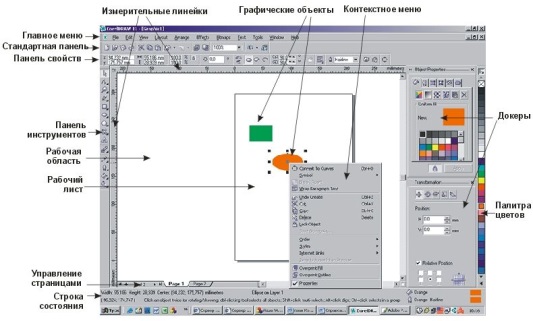

Самым распространённым векторным графическим редактором является CorelDraw. Программа уникальна, т.к. работает с различными объектами, которые можно не только создавать с помощью геометрических фигур, но и комбинировать, выполняя различные операции. Программа имеет возможность работать с различными схемами, пиктограммами, рисунками, текстовыми объектами. Созданное изображение можно залить одним цветом, а можно создать узор. Векторный редактор CorelDraw позволяет вставлять в документ растровые рисунки, которые можно редактировать, создавать текст, который можно форматировать.

Помимо основных действий в любом графическом редакторе, CorelDraw позволяет трансформировать объекты, изменять форму прямых и кривых линий, изменять параметры контура. Редактор имеет возможность применять различные спецэффекты: перетекание формы и цвета объектов, искажение объектов, создание объёмных объектов и другие возможности.

К сожалению, программа не является свободным программным обеспечением.

Векторные изображения имеют расширение *cdr.

Разбор решения заданий тренировочного модуля

№1.Тип задания: выберите правильный ответ.

Какой графический редактор является векторным?

Вариантыответов:

1. Gimp

2. CorelDraw

3. Paint

4. Adobe Photoshop



Решение:

Так как, графические редакторы Gimp, Paint, AdobePhotoshop являются растровыми, то верный вариант ответа под цифрой 2 ‑CorelDraw.

Ответ2. CorelDraw.

2. Тип задания: единичный выбор.

По имеющемуся описанию определите, что будет нарисовано?

Установить 20, 50

Линия к 40, 70

Линия к 50, 70

Линия к 90, 110

Линия к 120, 120

Линия к 110, 90

Линия к 70, 50

Линия к 70, 40

Линия к 50, 20

Линия к 50, 40

Линия к 40, 50

Линия к 20, 50

Окружность 80, 80, 10

Окружность 100, 100, 10

Выбери верный ответ.

Варианты ответов:

Дом

Ракета

Цветок

Солнце


Решение:

По имеющимся координатам в прямоугольной системе координат отмечаются точки. Далее их нужно по порядку соединить и посмотреть, что получается.


В результате мы видим, что получилась ракета, выбираем правильный ответ.

Ответ: ракета.

3. Тип задания: ввод с клавиатуры.

Некоторый рисунок сохранили в двух форматах: сначала как 16-цветный рисунок, потом как 24-разрядный. Во сколько раз изменился файл?

Дано:

N = 16

I = 24

V1/V= ?

Решение:

N = 2i, 16 = 2i, i = 4 бита.

V1/V= 24 : 4 = 6. Ответ: в 6 раз.
