Разработка и анализ управляющей программы обработки детали на токарном станке с ЧПУ (внутренний контур)

Областное бюджетное профессиональное образовательное учреждение

1. «Курский электромеханический техникум»

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ

ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ №5

по учебной дисциплине

ОП.10 Программирование для автоматизированного оборудования

для студентов специальности

15.02.08 Технология машиностроения

Разработчик: Бочаров Е.В.,

преподаватель ОБПОУ «КЭМТ»

Практическая работа №6

Тема: Разработка и анализ УП обработки детали на токарном станке с ЧПУ (внутренний контур)

Цель: Научиться разрабатывать управляющую программу для токарного станка с ЧПУ.

Краткая теоретическая справка

Модуль Adem CAM/CAPP

В меню Модуль выберите команду Adem CAM/CAPP

,

Рисунок 1 – Меню Модуль

Создание маршрута обработки

Управляющая программа состоит из следующего набора технологических объектов:

1. Подрезать торец;

2. Точить область;

3. Отрезать торец

4. Отвод

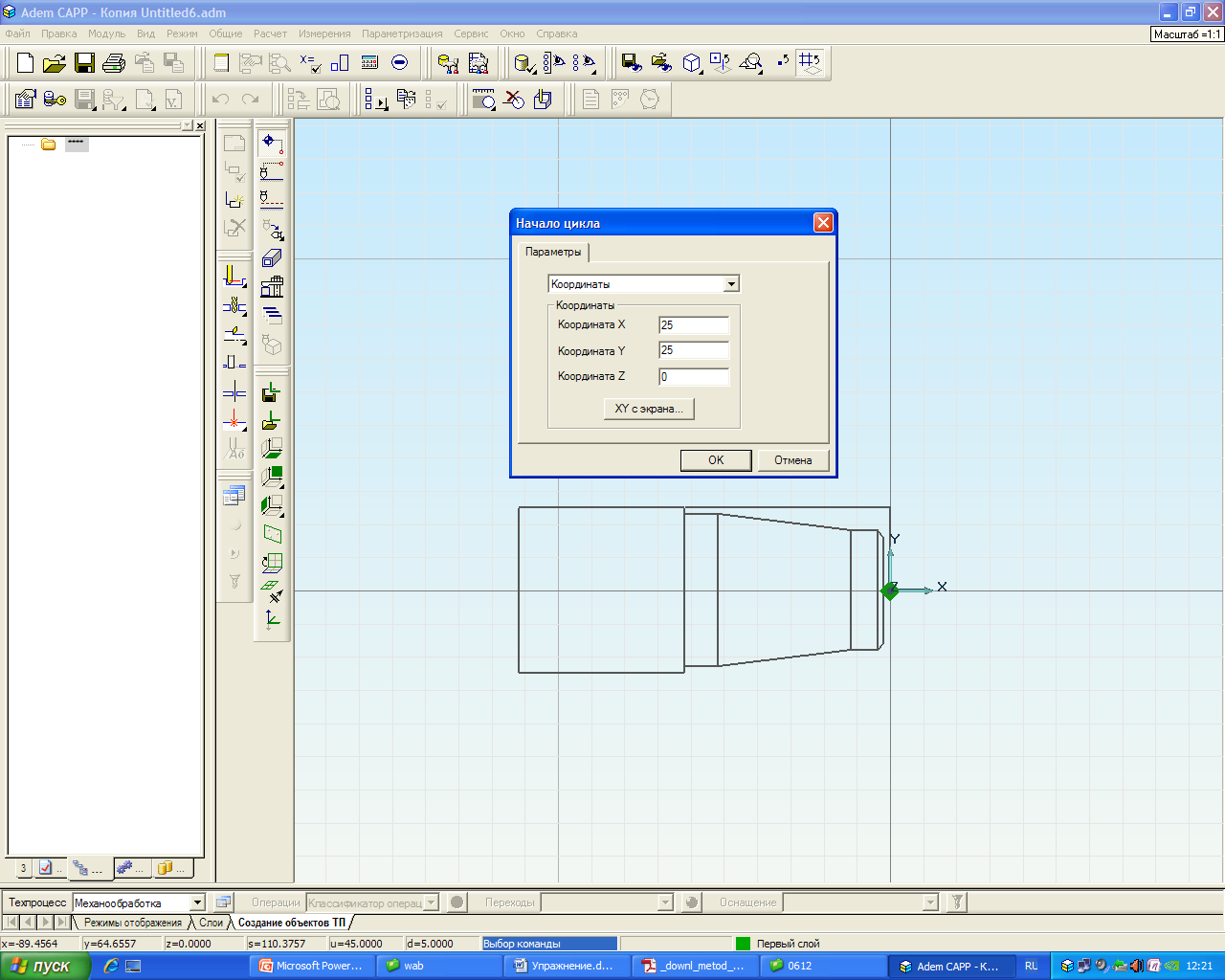

1. Нажмите кнопку «Начало цикла» из выпадающего списка выберите «Координаты» и введите координаты начальной точки. X=50мм, Y=50мм, Z=0мм. Нажмите кнопку «OK»

Рисунок 2 – Окно «Начало цикла»

1. Нажмите кнопку «Безопасная позиция» поставьте 3 флажка и введите координаты X=50мм, Y=50мм, Z=0мм. Нажмите кнопку «OK»

Рисунок 3 – Окно «Безопасная позиция»

1. Нажмите кнопку «Плоскость холостого хода», поставьте флажок «вкл/выкл» и переключатель в положение «Параллельно плоскости XZ», координата Y должна быть равна 0мм. Нажмите кнопку «OK»

Рисунок 4 – Окно «Плоскость холостого хода»

1. Нажмите кнопку «Заготовка», выберите способ задания заготовки с помощью контура. Выберите контур заготовки с экрана, установите флажок «Тело вращения». Укажите верхний контур (показан стрелкой). Нажмите кнопку «Esc» затем «OK»

Рисунок 5 – Окно «Заготовка»

Создание ТО Подрезать торец

Первый технологический объект - Подрезать торец.

1. Выберете «Подрезать» на панели «Переходы». Появится диалог
   «Подрезать».

Рисунок 6 – Панель «Переходы».

1. Перейдите на вкладку Место обработки. Нажмите кнопку «Добавить», выберите X торца и укажите левой клавишей мыши точку 1 (см. Рис.35).

Рисунок 7 – Окно «Подрезать» вкладка «Место обработки»

1. Нажмите кнопку «Добавить», выберете Dнач. (начальный диаметр) и укажите точку 2

2. Нажмите кнопку «Добавить», выберете Dкон. (конечный диаметр) и укажите точку 3

3. Перейдите на вкладку «Инструмент».

4. Выберите из «Параметры инструмента» пункт «пластина квадратная»

5. Выберите из списка «Ширина-Диаметр-Радиус» пункт «Ширина» и введите значение 10 мм.

6. Выберите из «ориентация» «45град»

7. Позиция 3

8. Перейдите на вкладку «Подход/Отход».

9. Поставьте флажок «Подход»

10. Выберите параметр «Линейный» и введите значения «длина» 3 «Угол» 45

11. Поставьте флажок «Отход»

12. Выберите параметр «Линейный» и введите значения «длина» 3 «Угол» 135

Рисунок 8 – Окно «Подрезать» вкладка «Подход/Отход»

1. Перейдите на вкладку «Параметры»

2. В параметре «Подача» введите значения 40

3. В параметре «Подача ускоренная» введите значения 200

4. В параметре «Шпиндель» введите значения 1500

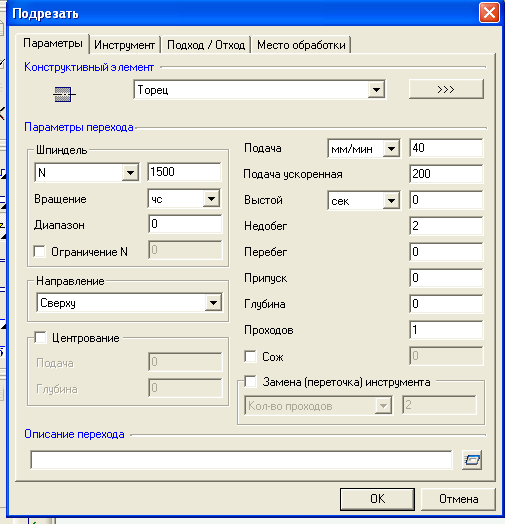

Рисунок 9 – Окно «Подрезать» вкладка «Параметры»

1. Нажмите кнопку OK. В окне проекта появится новый технологический объект.
   Создание ТО Расточить

2. Выберете «Расточить» на панели «Переходы». Появится диалог «Расточить».

Рисунок 10 – Панель «Переходы».

1. Перейдите на вкладку «Место обработки».

2. Нажмите кнопку «Добавить». Укажите определяющие границы области.

3. Нажмите кнопку «Добавить». Укажите контур, определяющий границы обработки.

Рисунок 11 – Окно «Расточить» вкладка «Место обработки»

1. Перейдите на закладку «Параметры».

2. Установите флажок «Многопроходная» и количество проходов равным 4.

3. В параметре «Подача» введите значение 150

4. В параметре «Направление» выберите «Продольное справа»

5. В параметре «Схема» выберите «Чистовое»

6. В параметре «Шпиндель» выберите «N» и введите значение 2500

Рисунок 12 – Окно «Расточить» вкладка «Параметры»

1. Перейдите на закладку «Инструмент».

2. В поле «Позиция» введите значение 2.

3. В поле «Ориентация» выберите 315 град.

4. Выберите из списка «Ширина-Диаметр-Радиус» значение «Ширина».

5. Перейдите на вкладку «Подход/ Отход».

6. Поставьте флажок «Подход»

7. Выберите параметр «Линейный» и введите значения «длина» 3 «Угол» 45

8. Поставьте флажок «Отход»

9. Выберите параметр «Линейный по нормали» и введите значения «длина» 3

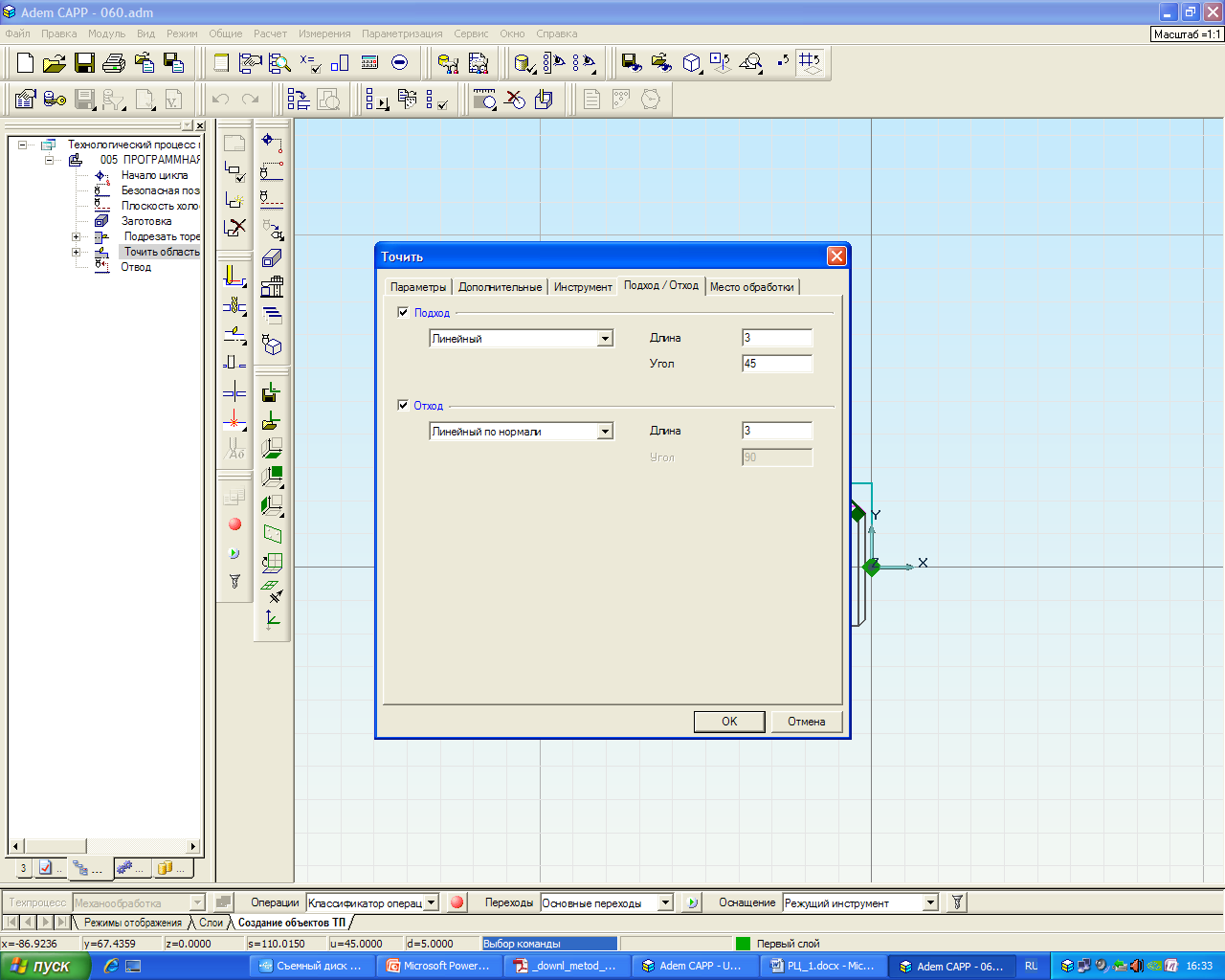

Рисунок 13 – Окно «Точить» вкладка «Подход/ Отход»

1. Нажмите кнопку OK. В окне проекта появится новый технологический объект.

2. Технологические объекты «Отрезать торец» выполнить самостоятельно

3. Нажмите кнопку «Отвод»

4. В окне проекта выберите «005 Программная» нажмите правую кнопку мышки и выберите «Редактирование»

Рисунок 14 – Окно «Операция»

1. Нажмите кнопку «Выбрать оборудование для выбранной операции и установленная в данном цехе из БД»

2. Выберите модель «Wabeco». Нажмите кнопку «OK».

Расчет траектории движения инструмента и моделирование обработки

1. Нажмите кнопку «Рассчитать все объекты» на панели «Процессор».

2. При выполнении команды «Рассчитать все объекты» будет показана траектория движения инструмента и появится диалог «Процессор» с сообщением «Успешное выполнение». Нажмите кнопку OK.

1. Нажмите кнопку «Адаптер» на панели «Процессор».

Адаптер

1. Нажмите кнопку «Просмотр управляющей программы» на панели «Постпроцессор».

Рисунок 15 – Кнопка «Адаптер» на панели «Процессор»

1. Сохранить программу в файле Фамилия.knc на диске D

Порядок выполнения работы

1. Выполнить чертёж детали в программе ADEM

2. Разработать технологический маршрут обработки детали.

3. Разработать управляющую программу обработки детали на станке согласно варианта

Требования к содержанию отчета

Отчет должен содержать:

- порядковый номер и наименование практической работы;

- цель практической работы;

- ход выполнения работы;

- ответы на контрольные вопросы;

- вывод о выполненном задании.

Контрольные вопросы

1. Что такое «Подача ускоренная»?

2. Что такое «Глубина прохода»?

3. Что такое «Плоскость холостых ходов»?
