Решение задач по теме "Закон Ома, последовательное и параллельное соединение проводников "

Тема урока: «Решение задач на закон Ома для участка цепи, последовательное и параллельное соединение проводников»

Предметник : Ногай М.О

Цель занятия:

Закрепить изученный материал

путем решения задач

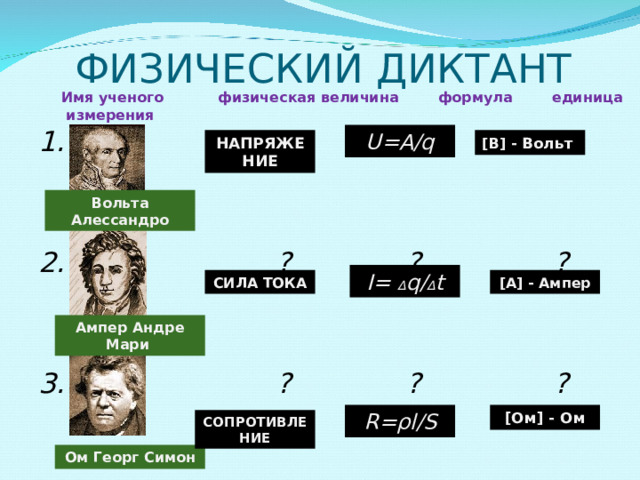

ФИЗИЧЕСКИЙ ДИКТАНТ

Имя ученого физическая величина формула единица измерения

1. ? ? ?

2. ? ? ?

3. ? ? ?

U =A/q

[B] - Вольт

НАПРЯЖЕНИЕ

Вольта Алессандро

I= Δ q/ Δ t

[A] - Ампер

СИЛА ТОКА

Ампер Андре Мари

R= ρ l/S

[ Ом ] - Ом

СОПРОТИВЛЕНИЕ

Ом Георг Симон

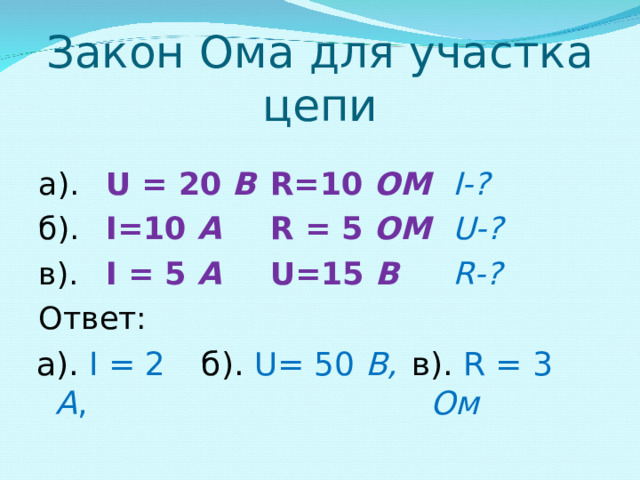

Закон Ома для участка цепи

а). U = 20 B R=10 OM I-?

б ). I=10 A R = 5 OM U-?

в ). I = 5 A U=15 B R-?

Ответ:

а). I = 2 А ,

б). U = 50 В ,

в). R = 3 Ом

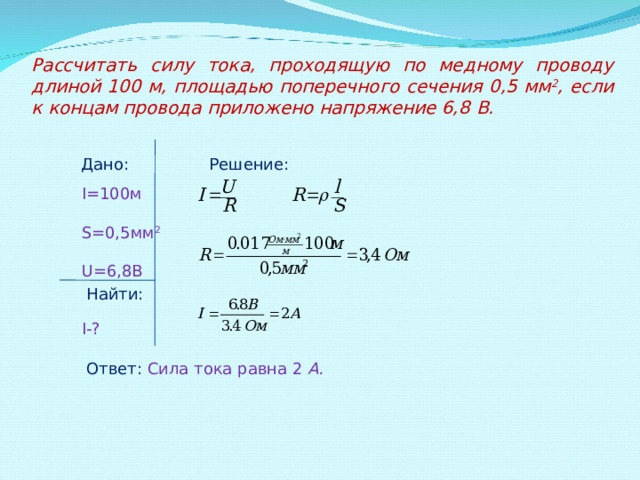

Рассчитать силу тока, проходящую по медному проводу длиной 100 м, площадью поперечного сечения 0,5 мм 2 , если к концам провода приложено напряжение 6,8 B .

Дано: Решение:

I =100м

S =0,5мм 2

U =6,8В

I -?

Найти:

Ответ: Сила тока равна 2 А.

В электрическую цепь включены последовательно резистор сопротивлением 5 Ом и две электрические лампы сопротивлением 500 Ом. Определите общее сопротивление проводника.

Ответ: Сопротивление равно 1005 Ом .

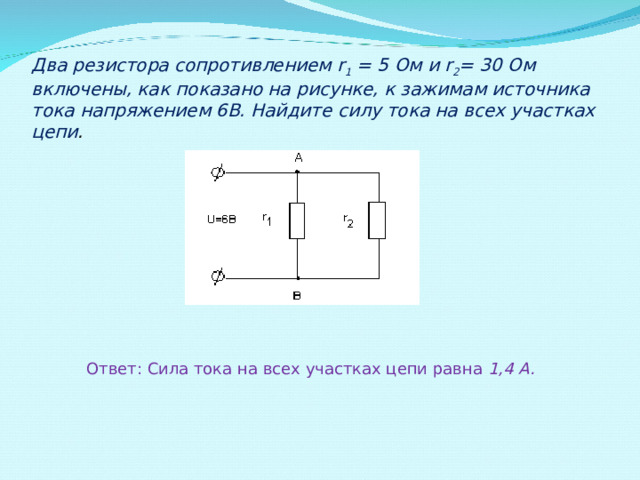

Два резистора сопротивлением r 1 = 5 Ом и r 2 = 30 Ом включены, как показано на рисунке, к зажимам источника тока напряжением 6В. Найдите силу тока на всех участках цепи .

Ответ: Сила тока на всех участках цепи равна 1,4 А.

Определите полное сопротивление цепи и токи в каждом проводнике, если проводники соединены так, как показано на рисунке, а r 1 =1 Ом, r 2 =2 Ом, r 3 = 3 Ом, U AC = 11В .

Ответ: R АС =2,2 Ом , I 1 =2 A, I 2 =3 А , I 3 =2 A.

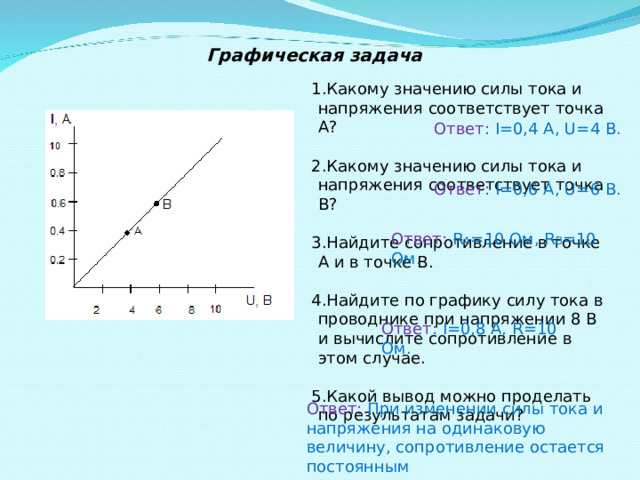

Графическая задача

• Какому значению силы тока и напряжения соответствует точка А?
• Какому значению силы тока и напряжения соответствует точка В?
• Найдите сопротивление в точке А и в точке В.
• Найдите по графику силу тока в проводнике при напряжении 8 В и вычислите сопротивление в этом случае.
• Какой вывод можно проделать по результатам задачи?

Ответ: I= 0,4 A, U=4 B.

Ответ: I= 0,6 A, U= 6 B.

Ответ: R А = 10 Ом, R В = 10 Ом.

Ответ: I= 0,8 A, R= 10 Ом.

Ответ: При изменении силы тока и напряжения на одинаковую величину, сопротивление остается постоянным

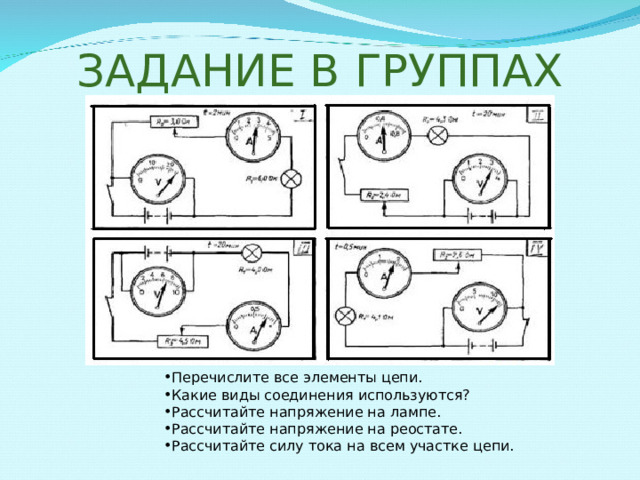

ЗАДАНИЕ В ГРУППАХ

• Перечислите все элементы цепи.
• Какие виды соединения используются?
• Рассчитайте напряжение на лампе.
• Рассчитайте напряжение на реостате.
• Рассчитайте силу тока на всем участке цепи.

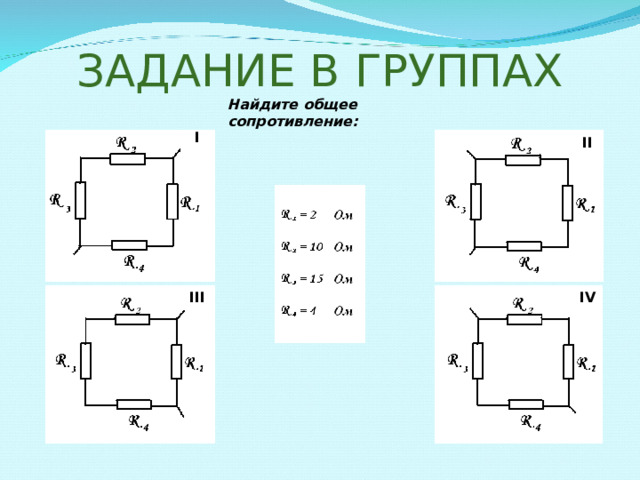

ЗАДАНИЕ В ГРУППАХ

Найдите общее сопротивление:

I

II

IV

III

ЗАДАНИЕ В ГРУППАХ

Определите силу тока I при заданных U и R.

Группа

R , Ом

I

II

U , В

2

I , А

III

14,2

55

IV

?

87,4

21

?

100

0,16

?

0,28

?

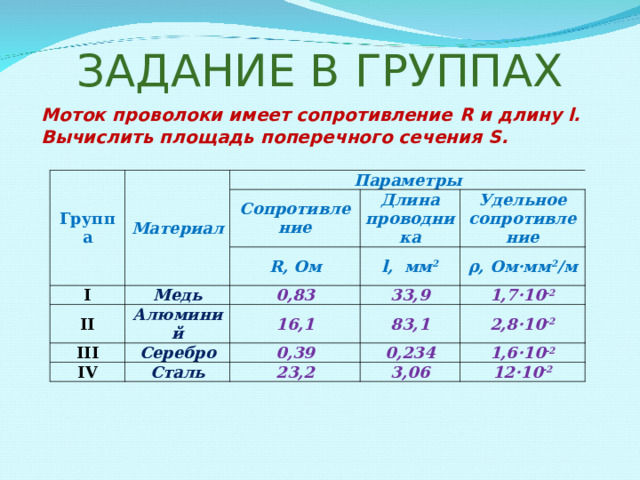

ЗАДАНИЕ В ГРУППАХ

Моток проволоки имеет сопротивление R и длину l .

Вычислить площадь поперечного сечения S .

Группа

Материал

Параметры

I

Сопротивление

Длина проводника

R , Ом

Медь

II

Алюминий

l , мм 2

III

0,83

Удельное сопротивление

16,1

33,9

IV

ρ, Ом·мм 2 /м

Серебро

83,1

Сталь

1,7·10 -2

0,39

0,234

2,8·10 -2

23,2

3,06

1,6·10 -2

12·10 -2

Домашнее задание:

Повторить формулы на закон Ома, последовательное и параллельное соединения.
