САПР Autocad 2016. Слои

Слои.

ЛЕКЦИЯ №6:

Слои

СЛОЙ — это мощное средство для логической группировки данных, подобное наложению друг на друга прозрачных калек с фрагментами чертежа (только не плоских, а пространственных).

Чертеж представляется в виде неограниченного множества слоев , на каждом из которых могут быть размещены различные объекты .

Выпадающий список

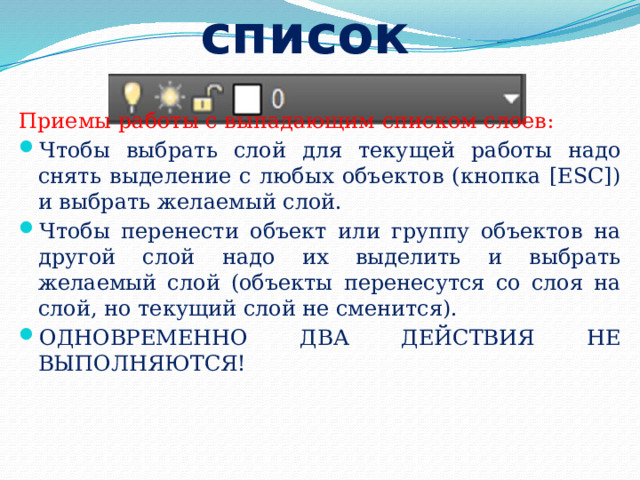

Приемы работы с выпадающим списком слоев:

• Чтобы выбрать слой для текущей работы надо снять выделение с любых объектов (кнопка [ESC]) и выбрать желаемый слой.
• Чтобы перенести объект или группу объектов на другой слой надо их выделить и выбрать желаемый слой (объекты перенесутся со слоя на слой, но текущий слой не сменится).
• ОДНОВРЕМЕННО ДВА ДЕЙСТВИЯ НЕ ВЫПОЛНЯЮТСЯ!

Диспетчер свойств слоев

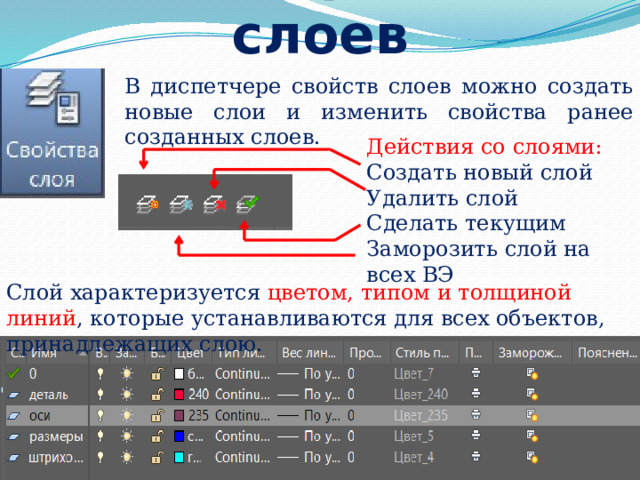

В диспетчере свойств слоев можно создать новые слои и изменить свойства ранее созданных слоев.

Действия со слоями:

Создать новый слой

Удалить слой

Сделать текущим

Заморозить слой на всех ВЭ

Слой характеризуется цветом, типом и толщиной линий , которые устанавливаются для всех объектов, принадлежащих слою.

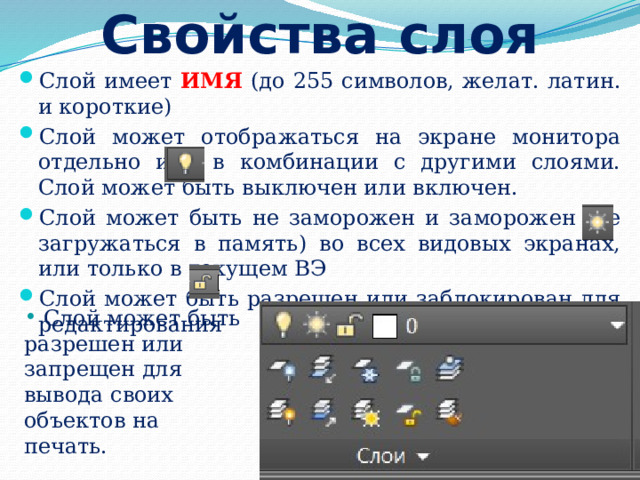

Свойства слоя

• Слой имеет ИМЯ (до 255 символов, желат. латин. и короткие)
• Слой может отображаться на экране монитора отдельно или в комбинации с другими слоями. Слой может быть выключен или включен.
• Слой может быть не заморожен и заморожен (не загружаться в память) во всех видовых экранах, или только в текущем ВЭ
• Слой может быть разрешен или заблокирован для редактирования

• Слой может быть разрешен или запрещен для вывода своих объектов на печать.

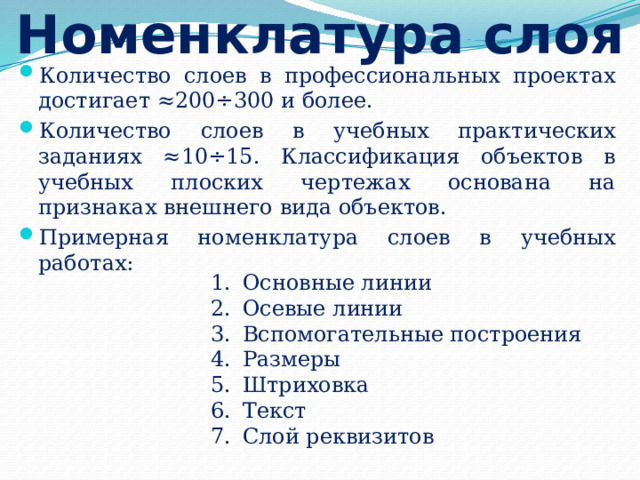

Номенклатура слоя

• Количество слоев в профессиональных проектах достигает ≈200÷300 и более.
• Количество слоев в учебных практических заданиях ≈10÷15. Классификация объектов в учебных плоских чертежах основана на признаках внешнего вида объектов.
• Примерная номенклатура слоев в учебных работах:

• Основные линии
• Осевые линии
• Вспомогательные построения
• Размеры
• Штриховка
• Текст
• Слой реквизитов

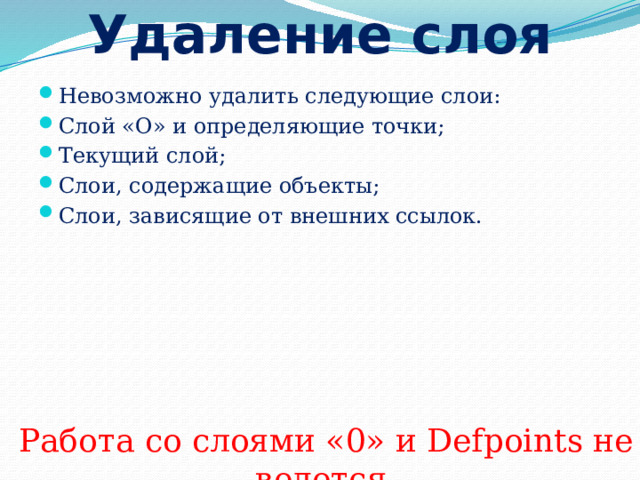

Удаление слоя

• Невозможно удалить следующие слои:
• Слой «О» и определяющие точки;
• Текущий слой;
• Слои, содержащие объекты;
• Слои, зависящие от внешних ссылок.

Работа со слоями «0» и Defpoints не ведется.

Правила создания проекта

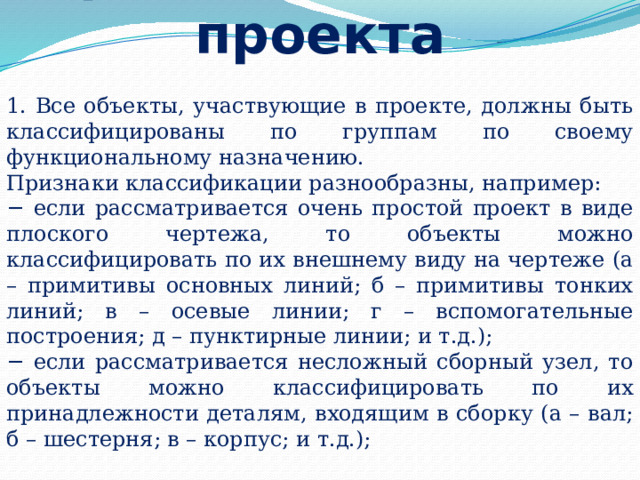

1. Все объекты, участвующие в проекте, должны быть классифицированы по группам по своему функциональному назначению.

Признаки классификации разнообразны, например:

− если рассматривается очень простой проект в виде плоского чертежа, то объекты можно классифицировать по их внешнему виду на чертеже (а – примитивы основных линий; б – примитивы тонких линий; в – осевые линии; г – вспомогательные построения; д – пунктирные линии; и т.д.);

− если рассматривается несложный сборный узел, то объекты можно классифицировать по их принадлежности деталям, входящим в сборку (а – вал; б – шестерня; в – корпус; и т.д.);

2. Для каждой функциональной группы должен быть организован свой пространственный слой, которому объекты данной группы принадлежат.

3. Весь проект образуется суперпозицией (пространственным совмещением, наложением) всех слоев с принадлежащими им объектами.

4. Каждый слой имеет свой характерный набор свойств (цвет, тип линии, толщина линии и проч.). Объект же может иметь свои персональные свойства или может наследовать эти свойства от слоя, на котором находится.

5. При задании свойств и характеристик объектам надо руководствоваться принципом наследования: каждый объект должен наследовать свои свойства, а не иметь персональные. В противном случае проект неуправляем.
