ПРАКТИЧЕСКАЯ РАБОТА № 3

Тема: Составление технологической карты ступенчатой разделки силового кабеля напряжением до 10 кВ с бумажной изоляцией.

Цель: Научиться составлять технологическую карту ступенчатой разделки кабеля с бумажной изоляцией.

Студент должен знать:

область применения кабельных линий;
конструкцию кабеля;
назначение и классификацию кабельных муфт;
маркировку кабельных муфт;

уметь

читать маркировку кабельных муфт и заделок;
составлять технологическую карту ступенчатой разделки кабеля с бумажной изоляцией.

Теоретическое обоснование

При монтаже кабельных линий возникает необходимость соединять кабели между собой (для чего применяют соединительные и ответвительные муфты), так и подсоединять кабели к различным электрическим аппаратам и устройствам (для чего применяют концевые заделки и концевые муфты).

Для выполнения муфт и заделок сначала производится ступенчатая разделка кабеля. Перед разделкой кабеля производят испытание бумажной изоляции кабеля, погружая ленты бумажной изоляции, прилегающие к оболочке и к жиле, в парафин, нагретый до 150⁰С. Признаком наличия влаги является потрескивание и образование пены. В этом случае от конца кабеля отрезают участок длиной 250 - 300 мм и производят повторную проверку. Операцию проводят до получения положительных результатов. Если влага проникла глубоко, то кабель бракуют. Технология выполнения разделки кабеля зависит от назначения муфты или заделки, ее материала и номинального напряжения, при котором она должна применяться.

В маркировку муфт и заделок входят буквенные и цифр символы, каждый из которых имеет свою расшифровку.

В начале обозначения ставится буква, определяющая назначение муфты (заделки):

С - муфта соединительная;

О - муфта ответвительная;

Ст - муфта стопорная;

СП - муфта переходная;

КВ - муфта (заделка концевая внутренней установки);

КН - муфта концевая наружной установки.

После маркировки, определяющей назначение, ставится буква обозначающая материал муфты: Ч - чугун; С - свинец; А - алюминий; Э - эпоксидный компаунд; Р - резина; сл - самоклеющаяся лента; Б - стальная воронка, заливаемая битумным составом.

После обозначения материала ставятся буквы, определяющие различные характеристики муфт и заделок.

ТВ - с термоусаживаемыми поливинилхлоридными трубками;

Н - с трубками из найритовой резины;

Т - с трехслойными трубками;

З (в сочетании Р_з) с заполнением изоляционным составом;

сл - с подмоткой из самоклеющихся лент;

В - с корпусом, имеющим продольный разъем в вертикальной плоскости;

С - отливаемая в съемной форме;

О - овальной формы;

К - круглой формы.

Если перед обозначением исполнения муфты (заделки) стоит буква П, то это значит, что муфта предназначена для кабелей с пластмассовой изоляцией.

Наиболее распространенными муфтами и заделками для кабелей с бумажной изоляцией на напряжение до 10 кВ являются следующие соединительные муфты - СЧ, СЭ, СЭ_в (на 1 кВ); СС, СЭ, СЭ_в (на 6 и 10 кВ);

концевые заделки и муфты внутренней установки для сухих помещений КВЭ_тв, КВР (на 1 кВ); КВЭ_тт; КВ_т (на 6 и 10 кВ);

концевые заделки и муфты для влажных помещений – КВЭ_тв, КВЭ_т (на 1 кВ); КВЭ_ТВ, КВ_т (на 6 и 10 кВ);

концевые заделки и муфты для сырых и особо сырых помещений – КВЭ_п(на 1 кВ); КВЭ_п(6 и 10 кВ):

концевые заделки и муфты для жарких и сухих помещений КВЭ_тв, КВ_сл, КВЭ_т (на 1 кВ); КВЭ_тв, КВЭ_н, КВЭ_т, КВЭ_к (на 6 и 10 кВ).

Методические указания

Для производства работ на рабочем столе должны быть следующие материалы и инструменты, ножовка-бронерезка; монтерский нож; плоскогубцы; складной метр; напильник; ключ для снятия гофрированной оболочки; суровые нитки; набор заземляющих проводов; оцинкованная стальная проволока диаметром 1…1,5 мм; стальная проволока диаметром 2 мм.

Операции над элементами кабеля, которые отсутствуют в выданном для разделки кабеле, не производят.

Если снятие битумной подушки производятся с использованием растворителей, то в помещении запрещается применение открытого огня.

Разделку в зависимости от ее назначения (для соединительных муфт или для концевых заделок) следует производить в соответствии с рисунком 3.1. Размеры разделки кабелей даны в таблице 3.1 и 3.2. В таблице 3.2 размер Ж (длину разделанных жил) определяют в зависимости от условий присоединения кабеля. Этот размер не должен быть менее 150 мм при U = 1 кВ, 250 мм при U = 6 кВ и 400 мм при U = 10 кВ. Размер Г следует принимать равным 30 мм (он определяется выбранным способом оконцевания жил).

В таблице 3.1 размер Г определяется способом соединения жил (Ж = И + Г). Для муфт, расположенных внутри зданий, Б = 0 и А = В. В числителе стоят цифры для бронированных кабелей, в знаменателе - для кабелей с пластмассовой изоляцией. Размеры для разделки кабеля до 10 кВ приведены в таблице 3.2.

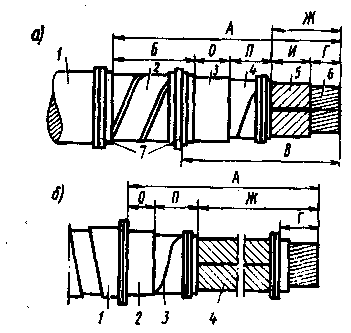

а - разделка конца трехжильного кабеля с поясной бумажной изоляцией (1 - наружный покров, 2 - броня, 3 - свинцовая или алюминиевая оболочка, 4 - поясная изоляция, 5 - изоляция жил, 6 - жилы кабеля. 7 - проволочные бандажи); б - разделка конца трехжильного кабеля с бумажной изоляцией для монтажа концевых заделок (1 - броня, 2 - оболочка, 3 - поясная изоляция, 4 - жила в заводской изоляции)

Рисунок 3.1 - Виды разделок

Таблица 3.1 – Размеры разделки кабелей с бумажной изоляцией до 10 кВ при монтаже соединительных и ответвительных муфт

Маркоразмер муфты	Размеры разделки, мм (рисунок 4.1, а)
Маркоразмер муфты	А	Б	О	П	Ж	В
СС-60	330	60	70	25	175	270
СС-70	345	60	70	25	190	285
СС-80	370	60	70	25	215	310
СС-90	380	60	70	25	225	320
СС-100	405	60	70	25	250	345
СС-110	450	60	70	25	294	390
СЭ-3×50-10	395/315	-	120	20	190	-
СЭ-3×95-10	420/340	-	120	20	215	-
СЭМ-3×50-1	-	-	80	10	106	56

Таблица 3.2 – Размеры разделки кабелей до 10 кв при монтаже концевых муфт и заделок внутренней установки

Маркоразмер муфты или заделки	Размеры, мм (рисунок 1.1, б)
Маркоразмер муфты или заделки	А	О	П
КВЭ 3×35-6 КВЭ 3×35-10 КВЭт 3×35-6	Ж+55	35	20
КВЭт 3×35-10 КВЭ 3×70-10 КВЭт 3×70-10	Ж+70	50	20
КВР-1-КВР-4	Ж+90	60	20

Ход работы

Изучить инструкцию.
Составить технологическую карту на разделку силового кабеля до 10 кВ с бумажной изоляцией.
Технологическую карту следует составлять в соответствии с приведенной в таблице 3.4 и рисунком 3.1, а и б.

Таблица 3.4 – Технологическая карта разделки кабеля с бумажной изоляцией

Операция		Способ выполнения
1		2
Снятие брони из стальных лент		На расстоянии А от конца кабеля накладывают бандаж из проволоки d = 2 мм. Джутовый покров разматывают от конца кабеля до бандажа и не срезают, а оставляют для последующей защиты ступени брони от коррозии
То же		На расстоянии Б от первого бандажа накладывают второй бандаж из такой же проволоки. Бронеленты надрезают по кромке второго бандажа, после чего их разматывают и удаляют
Удаление подушки		Ленты подушки разматывают и удаляют. Битумный состав тщательно смывают. При этом допускается нагрев подушки беглым огнем
Надрезание оболочки		На расстоянии О от среза брони выполняют первый кольцевой надрез, а на расстоянии П+5 от первого - второй. Надрезы делают осторожно, на половину толщины оболочки
Снятие свинцовой оболочки		От второго кольцевого надреза до конца кабеля выполняют два продольных надреза на расстоянии 10 мм друг от друга. Полоску между надрезами удаляют до второго кольцевого надреза и снимают оболочку
Снятие гладкой алюминиевой оболочки		От второго кольцевого надреза до конца кабеля выполняют надрез по винтовой линии, установив резец ножа под углом 45° к оси кабеля. С помощью плоскогубцев удаляют оболочку
Снятие гофрированной алюминиевой оболочки		Надрезают оболочку на расстоянии 1…15 мм у выступа гофра, отгибают надрезанную часть оболочки на шаг и надрывают ее дальше на 25…30 мм; закрепляют полоску оболочки в прорези ключа (рисунок 3.2) и, поворачивая ключ но часовой стрелке, наматывают на него полоски оболочки до проволочного бандажа
Удаление поясной изоляции		Разматывают ленты полупроводящей (черной) бумаги и поясной изоляции и обрывают их у края оболочки
Изгибание жил	Жилы немного разводят в стороны изгибают по шаблону. Без шаблона жилы изгибают постепенным передвижением обеих рук по жиле, не допуская крутых переходов и повреждения бумажной изоляции. Радиус изгиба должен быть не менее 10-кратного диаметра жилы или высоты ее сектора
Снятие бумажной изоляции	Снимают изоляцию жил на участке, длину которого определяют способом оконцевания или соединения: предварительно у места среза на изоляцию накладывают бандаж двумя-тремя витками суровых ниток. Затем производят оконцевание или соединение жил
Удаление оболочки над ступенью поясной изоляции	Надрезают и снимают участок алюминиевой или свинцовой оболочки, оставленный ранее между двумя кольцевыми надрезами. Оставшиеся торцы оболочки обрабатывают, удаляя острые края и заусенцы
Оформление ступени поясной изоляции	На расстоянии П от среза оболочки накладывают бандаж из суровых ниток и обрабатывают ленты поясной изоляции до бандажа
То же полупроводящей бумаги	Оставшийся на кабеле поясок полупроводящей бумаги длиной 5 мм закрепляют на конце бандажом из двух витков суровых ниток
Разбортовка конца свинцовой оболочки	При отсутствии под свинцовой оболочкой полупроводящей бумаги оболочку отгибают равномерно по всей окружности с помощью разбортовки
Выбор сечения медного многопроволочного проводника	Сечение провода заземления должно быть для кабелей сечением жил до 10 мм²-6 мм²; » 16-25 мм² - 10 мм; » 50-120мм² - 16 мм²; » 150-240 мм² -25 мм²
Выбор длины провода заземления при соединительных муфтах	Длина провода заземления должна обеспечить его последовательное присоединение к оболочкам (экранам), броне и металлическим корпусам муфт
То же при концевых муфтах и заделках	То же, но свободный конец провода заземления должен служить для присоединения к опорной конструкции муфты (заделки) или к сети заземления
Присоединение провода к оболочке (экрану) кабеля	Провод заземления закрепляют на оболочке бандажом из оцинкованной стальной проволоки диаметром 1-1,5 мм и припаивают припоем ПОС-40. Место пайки предварительно очищают и обслуживают свинцовую оболочку припоем ПОС-40, а алюминиевую - припоем А
То же, но к броне кабеля	Присоединяют при ленточной броне к обеим бронелентам, а при проволочной - ко всем проволочкам бандажом из проволоки, а затем пайкой. Предварительно место пайки очищают и облуживают
То же, но к болту заземления муфты или опорной конструкции	Провод заземления окониовывают наконечником способом сварки, пайки или опрессовки

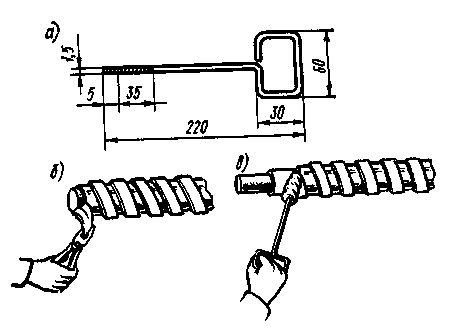

а – ключ; б – отгибание оболочки плоскогубцами;

в – навертывание оболочки на ключ;

Рисунок 3.2 – Удаление гофрированной оболочки и размеры ключа

Контрольные вопросы

Перечислите основные элементы кабеля и их назначение.
Какие виды электрических кабелей вы знаете?
Какие виды и материалы защитных оболочек жил кабелей вам известны?
Как классифицируются муфты (заделки) и по каким признакам?
Для чего производят ступенчатую разделку кабелей?
Расшифруйте марку муфты или заделки: КНЭ; КМА; СЦ; КВЭк; ПКВтп.
Расшифруйте марку кабеля и укажите область их применения:

СГТ- (3×25+1×10), АСКл-3×120, ААШв - 3×16, СБГ- 3×25, КРСБ - 10×1,5.

Содержание отчета

Номер, тема и цель работы.
Технологическая карта на разделку силового кабеля до 10 кВ с бумажной изоляцией.
Ответы на контрольные вопросы.

Литература

Акимова Н.А., Котолец Н.Ф., Сентюрихин Н.И. Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования - М.: Академия, 2013.
Сибикин Ю.Д., Сибикин М.Ю Технология электромонтажных работ - М.: Высшая школа, 2012.
