Технологическая карта урока "Магнитное поле. Магнитное поле прямого тока. Магнитные линии"

Тема:

Магнитное поле. Магнитное поле прямого тока. Магнитные линии.

Цель :

сформировать представление о магнитном поле как об основном из видов материи;

раскрыть свойства магнитного поля тока;

ввести понятие однородного и неоднородного магнитного поля;

раскрыть правило буравчика и правой руки для определения направления магнитного поля прямого тока и соленоида.

Планируемый результат

Предметные умения

УДД

Выделяют и формулируют познавательную цель. Строят логические цепи рассуждений. Выдвигают и обосновывают гипотезы, предлагают способы их проверки

Основные понятия

Магнитное поле, силовые линии, взаимодействие проводников с током, магнитные силы.

Организация пространства

Межпредметные связи

Формы работы

Ресурсы

Словесный, наглядный, частично-поисковый, проблемный

Учебник, тетрадь, компьютер, мультимедийный проектор и экран,

лабораторное оборудование

Ход урока:

Деятельность учителя

Деятельность учащихся

Познавательная

Коммуникативная

Регулятивная

Осуществляемые

действия

Формируемые

способы

деятельности

Осуществляемые

действия

Формируемые

способы

деятельности

Осуществляемые

действия

Формируемые

способы

деятельности

Организация внимания учащихся

Этап постановки целей и задач урока

Учитель подводит учащихся к формулировке темы урока. Просит сформулировать и записать в тетрадях вопросы по данной теме. Организует беседу по составленным учениками вопросам. Подводит итог беседы.

1. Дома идёт ремонт. Как вбить в стену гвоздь, не повредив электропроводки?

2. На полу под слоем линолеума проложен прямой изолированный провод. Как определить местонахождение провода, не вскрывая линолеума?

Учащиеся выдвигают гипотезы.

Чтобы ответить на эти вопросы нам пока не хватает знаний.

Все мы знакомы с прибором для определения сторон света. Как он называется? Из чего состоит? Почему магнитная стрелка устанавливаемся всегда определённым образом?

Тема сегодняшнего урока “Магнитное поле и его свойства”. Попытайтесь самостоятельно сформулировать цель урока, чем мы займёмся на уроке?

Учащиеся формулируют цель урока.

цель урока состоит в том, чтобы сформировать представление о магнитном поле. Научиться отличать однородное поле от неоднородного и познакомиться с правилом буравчика и правой руки для определения направления магнитного поля.

Откроем тетрадь и запишем число и тему урока.

Учащиеся записывают в тетрадях тему урока.

Рассматривают

рисунки.

Выдвигают

предположения о

теме урока.

Осуществляют

актуализацию

личного опыта.

Записывают

вопросы в

тетрадь.

Отвечают на вопросы

Выделять

существенную

информацию из

текста вопросов и

ответов.

Взаимодействуют

с учителем и

учащимися во

время опроса во

фронтальном

режиме.

Слушать

собеседника,

строить понятные

для собеседника

высказывания.

Участвовать в

диалоге, отвечать на

вопросы, слушать и

понимать речь

собеседника.

Контролируют

правильность

ответов

обучающихся.

Умение слушать

в соответствии с

целевой

установкой.

Принимать и

сохранять

учебную цель и

задачу,

дополнять,

уточнять

высказанные

мнения по

существу

полученного

задания.

Открытие новых знаний

В § 35 были описаны различные действия электрического тока, в том числе и магнитное, которое наблюдается всегда, когда существует электрический ток. Проявляется магнитное действие, например, в том, что между проводниками с током возникают силы взаимодействия, которые называются магнитными силами. Чтобы изучить магнитное действие тока, воспользуемся магнитной стрелкой. (Она, как известно, является главной частью компаса.) Напомним, что у магнитной стрелки имеется два полюса: северный и южный. Линию, соединяющую полюсы магнитной стрелки, называют ее осью.

Магнитную стрелку ставят на острие, чтобы она могла свободно поворачиваться.

Рассмотрим теперь опыт, показывающий взаимодействие проводника с током и магнитной стрелки. Такое взаимодействие впервые обнаружил в 1820 г. датский ученый Ханс Кристиан Эрстед. Его опыт имел большое значение для развития учения об электромагнитных явлениях.

Расположим проводник, включенный в цепь источника тока, над магнитной стрелкой параллельно ее оси (рис. 9 0). При замыкании цепи магнитная стрелка отклоняется от своего первоначального положения (а рисунке показано пунктиром). При размыкании цепи магнитная стрелка возвращается в свое начальное положение. Это означает, что проводник с током и магнитная стрелка взаимодействуют друг с другом.

Выполненный опыт наводит на мысль о существовании вокруг проводника с электрическим током магнитного поля. Оно и действует на магнитную стрелку, отклоняя ее.

Магнитное поле существует вокруг любого проводника с том, т. е. вокруг движущихся электрических зарядов. Электрический ток и магнитное поле неотделимы друг от друга.

Таким образом, вокруг неподвижных электрических зарядов существует только электрическое поле, вокруг движущихся зарядов, е. электрического тока, существует и электрическое, и магнитное поле. Магнитное поле появляется вокруг проводника, когда в последнем возникает ток, поэтому ток следует рассматривать как источник магнитного поля. В этом смысле надо понимать выражения «магнитное поле тока» или «магнитное поле, созданное током».

Существование магнитного поля вокруг проводника с электрическим током можно обнаружить различными способами. Один из таких 1тособов заключается в использовании мелких железных опилок.

В магнитном поле опилки - маленькие кусочки железа — намагничиваются и становятся магнитными стрелочками. Ось каждой стрелочки в магнитном поле устанавливается вдоль направления действия сил магнитного поля.

На рисунке 91 изображена картина магнитного поля прямого проводника с током. для получения такой картины прямой проводник пропускают сквозь лист картона. На картон насыпают тонкий слой железных опилок, включают ток и опилки слегка встряхивают. Под действием, вдоль которых в магнитном поле располагаются ос маленьких магнитных стрелок, называют магнитными линиями магнитного поля.

Направление, которое указывает северный полюс магнитной стрелки в каждой точке поля, принято за направление магнитной линии магнитного поля.

Цепочки, которые образуют в магнитном поле железные опилки, показывают форму магнитных линий магнитного поля.

Магнитные линии магнитного поля тока представляют собой замкнутые кривые, охватываю щие проводник.

С помощью магнитных линий удобно изображать магнитные поля графически. Так как магнитное поле существует во всех точках пространства, окружающего проводник с током, то через любую точку можно провести магнитную линию.

Н а рисунке 92, а показано расположение магнитных стрелок вокруг проводника с током. (Проводник расположен перпендикулярно плоскости чертежа, ток в нем направлен от нас, что условно обозначено кружком с крестиком.) Оси этих стрелок устанавливаются вдоль магнитных линий магнитного поля прямого тока. При изменении направления тока в проводнике все магнитные стрелки поворачиваются на 1800 (рис. 92, 6; в этом случае ток в проводнике направлен к нам, что условно обозначено кружком с точкой). Из этого опыта можно заключить, что направление магнитных линий магнитного поля тока связано с направлением тока в проводнике.

действием магнитного поля тока железные опилки располагаются вокруг проводника не беспорядочно, а по концентрическим окружностям.

Анализировать, сравнивать и обобщать факты. Выявлять причины.

 Преобразовывать информацию  из одного вида в другой. Составлять различные виды планов.

Информацию анализировать и оценивать её достоверность.

Отстаивая свою точку зрения, приводить аргументы, подтверждая их фактами.

Уметь взглянуть на ситуацию с иной позиции и договариваться с людьми иных позиций.

Понимая позицию другого, различать в его речи: мнение (точку зрения), доказательство (аргументы), факты.

Самостоятельно обнаруживать и формулировать учебную проблему, определять цель учебной деятельности.

Выдвигать версии решения проблемы, осознавать конечный результат, выбирать из предложенных и искать самостоятельно  средства достижения цели.

Сверять свои действия с целью и при необходимости исправлять ошибки самостоятельно.

Первичное закрепление во внешней речи

Задает вопросы по обсуждаемой проблеме.

Учитель анализирует ответы учащихся.

1. Как обнаружить скрытый провод, по которому протекает постоянный электрический ток? Что для этого понадобится?

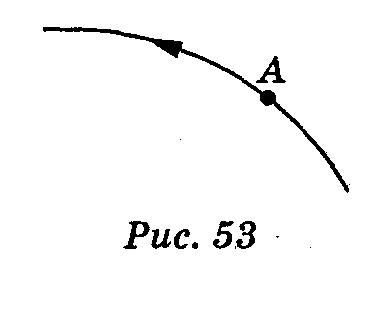

2 . Магнитная линия направлена так, как показано на рисунке 53. Сделайте в тетради рисунок и покажите на нем расположение магнит.

3 . На рисунке 54 показан прямой проводник с током, а над ним - подвешенная на нити и установившаяся в его магнитном поле магнитная стрелка. Сделайте в тетради рисунок, изобразите магнитную линию и покажите ее направление. Как расположится магнитная стрелка, если ее переместить под проводник с током?

4. В тех местах, где магнитное поле сильнее, магнитные линии принято изображать гуще (т. е. ближе друг к другу). По рисункам 91 и 92 учебника определите, в каком месте магнитное поле наиболее сильное: вблизи проводника с током или вдали от него?

Отвечают на

вопросы.

Осознанно и

произвольно строить

речевое

высказывание в

устной форме.

Структурировать

знания, выделять

существенную

Взаимодействуют

с учителем и

учащимися во

время опроса во

фронтальном

режиме.

Получать

необходимую

информацию,

отстаивать свою

точку зрения в

диалоге.

Взаимодействовать

с одноклассниками.

Контролируют

правильность

ответов

обучающихся.

Принимать и

сохранять

учебную цель и

задачу.

Итог урока

1. Какие явления наблюдаются в цепи, в которой существует электрический ток? 2. Какие магнитные явления вам известны? В чем состоит опыт Эрстеда? 4. Какая связь существует между электрическим током и магнитным полем?

1. Почему для изучения магнитного поля можно использовать железные опилки? 2. Как располагаются железные опилки в магнитном поле прямого тока? З. Что называют магнитной линией Магнитного поля? 4. Для чего вводят понятие магнитной линии поля? 5. Как на опыте показать, что направление магнитных линий связано с направлением тока?

Отвечают на вопросы

Осознанно и произвольно строят речевое высказывание в устной форме.

Участвуют в обсуждении содержания урока во фронтальном режиме

Понимать на слух ответы учащихся, уметь формулировать собственное мнение и позицию.

Контроль правильности ответов учащихся

Умение слушать в соответствие с целевой установкой. Уточнение и дополнение высказываний учащихся

Домашнее задание

Объясняет домашнее задание.

§

Творческое задание: составить задачу по теме; сделать презентацию о магнитном поле небесных тел, применении электромагнитов, жизни и творчестве Ампера, Эрстеда, о влиянии магнитного поля на человека.

Зрительное ознакомление с содержанием домашнего задания и инструкцией по выполнению.

Определяют область применения полученных знаний

Обсуждают, задают вопросы

Пропедевтика самостоятельной постановки и выполнения коммуникативной задачи.

Самостоятельно определяют степень сложности выполнения задания и необходимой помощи.

Готовность к самостоятельным действиям по воспроизведению и применению полученных знаний.

Рефлексия (целостное осмысление и обобщение полученной информации, выработка собственного отношения к изученному материалу и его повторная проблематизация, анализ всего процесса изучения материала)

Организует обсуждение достижений. Предлагает определить уровень своих достижений, наметить перспективы работы.

1) Что вы узнали нового на уроке?

2) Что вы поняли?

3) Чему вы научились?

4) Что особенно запомнилось на уроке? Почему?

5) С какими трудностями вы столкнулись на уроке? Почему?

Участвуют в

беседе по

обсуждению

достижений,

отвечая на

вопросы, делают

выводы.

Анализировать

степень усвоения

нового материала

Выслушивают

одноклассников,

озвучивают своё

мнение

Строить понятные

для собеседника

высказывания

Оценивают

уровень личных

достижений,

уточняют

пробелы в

знаниях.

Принимать и

сохранять

учебную цель и

задачи,

осуществлять

самоконтроль,

планировать

будущую

деятельность.

Анализ активности учащихся
