Технологии стереопоказа

Воронежский государственный промышленно-гуманитарный колледж

ТЕХНОЛОГИИ 3D СТЕРЕОПОКАЗА

ВГПГК, Позднякова Н.А

Разновидности форматов 3D

Человеческое зрение бинокулярное. Это значит, что каждый из глаз способен воспринимать изображение в определенном лишь для него плоском ракурсе.

Именно отличие изображения, которое дает левый глаз от изображения, которое дает правый глаз помогает видеть мир объемным.

Именно цель разделить картинки для правого и левого глаза преследуется во всех методах формирования стереоизображения.

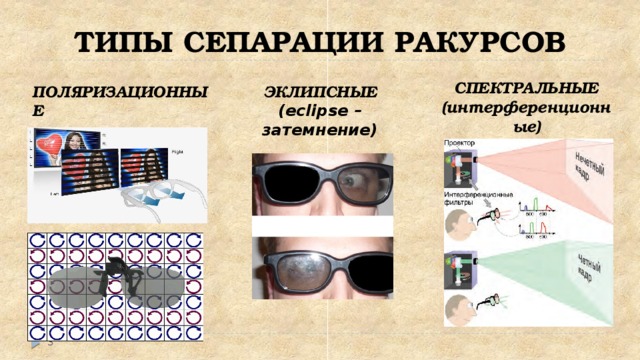

ТИПЫ СЕПАРАЦИИ РАКУРСОВ

СПЕКТРАЛЬНЫЕ (интерференционные)

ПОЛЯРИЗАЦИОННЫЕ

ЭКЛИПСНЫЕ

(eclipse – затемнение)

Как устроено 3D в кинотеатре

ПОЛЯРИЗАЦИОННЫЕ 3D СИСТЕМЫ

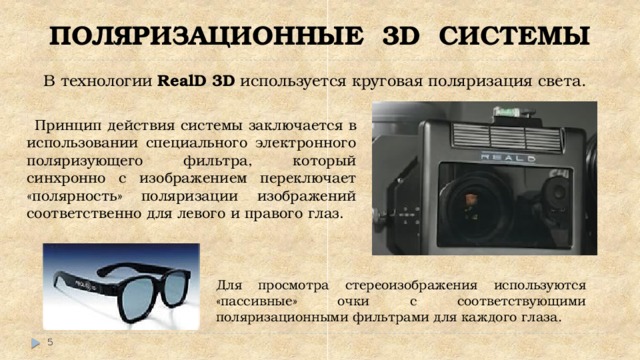

В технологии RealD 3D используется круговая поляризация света.

Принцип действия системы заключается в использовании специального электронного поляризующего фильтра, который синхронно с изображением переключает «полярность» поляризации изображений соответственно для левого и правого глаз.

Для просмотра стереоизображения используются «пассивные» очки с соответствующими поляризационными фильтрами для каждого глаза.

Как RealD 3D создает объемное изображение

RealD

Стандартная  RealD  обеспечивает размер проекции для экранов не шире 13,7м.

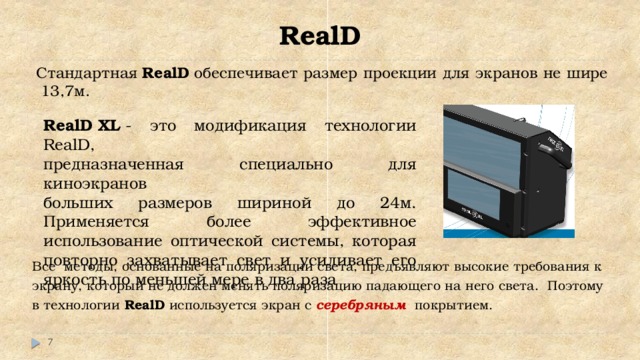

RealD XL  - это модификация технологии RealD,

предназначенная специально для киноэкранов

больших размеров шириной до 24м. Применяется более эффективное использование оптической системы, которая повторно захватывает свет и усиливает его яркость по меньшей мере в два раза

Все  методы, основанные на поляризации света, предъявляют высокие требования к

экрану, который не должен менять поляризацию падающего на него света. Поэтому

в технологии  RealD  используется экран с серебряным покрытием.

RealD_XL

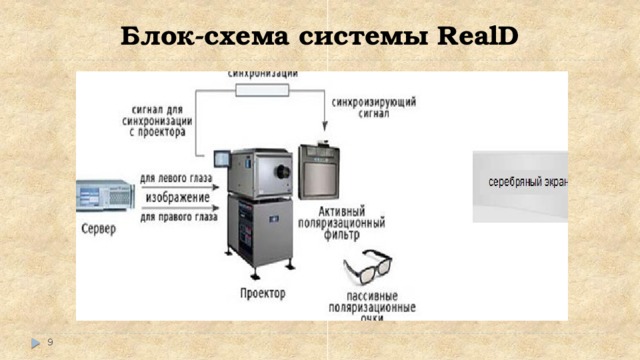

Блок-схема системы RealD

Master Image

В технологии Master Image в качестве

поляризатора используется вращающийся диск с

двумя разными поляризующими секторами. Диск

закреплен на подъемном устройстве.

Поляризатор Master Image устанавливают перед

объективом цифрового проектора.

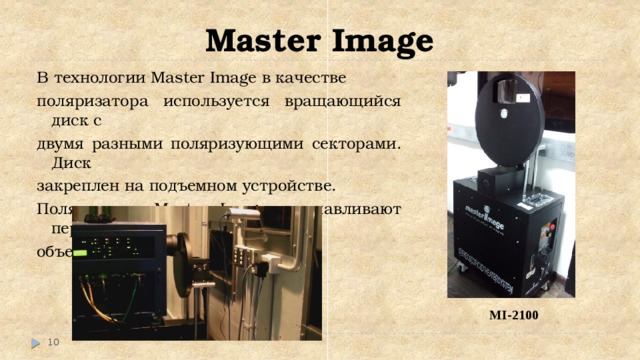

MI-2100

Master Image

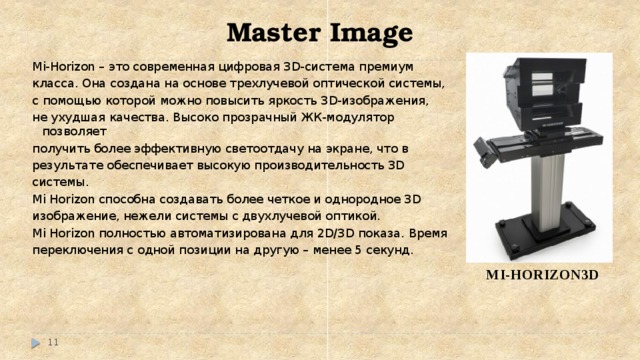

Mi-Horizon – это современная цифровая 3D-система премиум

класса. Она создана на основе трехлучевой оптической системы,

с помощью которой можно повысить яркость 3D-изображения,

не ухудшая качества. Высоко прозрачный ЖК-модулятор позволяет

получить более эффективную светоотдачу на экране, что в

результате обеспечивает высокую производительность 3D

системы.

Mi Horizon способна создавать более четкое и однородное 3D

изображение, нежели системы с двухлучевой оптикой.

Mi Horizon полностью автоматизирована для 2D/3D показа. Время

переключения с одной позиции на другую – менее 5 секунд.

MI-HORIZON3D

MI-HORIZON3D

Volfoni SMARTCRYSTAL

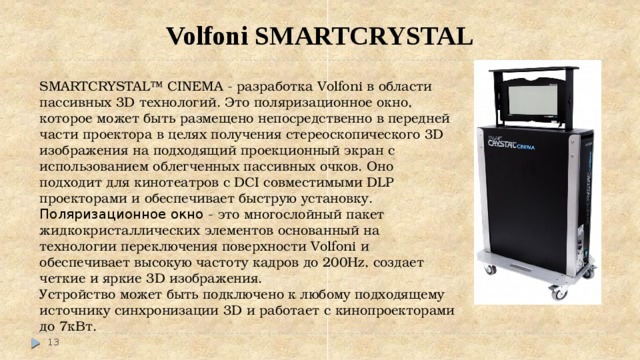

SMARTCRYSTAL™ CINEMA - разработка Volfoni в области пассивных 3D технологий. Это поляризационное окно, которое может быть размещено непосредственно в передней части проектора в целях получения стереоскопического 3D изображения на подходящий проекционный экран с использованием облегченных пассивных очков. Оно подходит для кинотеатров с DCI совместимыми DLP проекторами и обеспечивает быструю установку. Поляризационное окно - это многослойный пакет жидкокристаллических элементов основанный на технологии переключения поверхности Volfoni и обеспечивает высокую частоту кадров до 200Hz, создает четкие и яркие 3D изображения.

Устройство может быть подключено к любому подходящему источнику синхронизации 3D и работает с кинопроекторами до 7кВт.

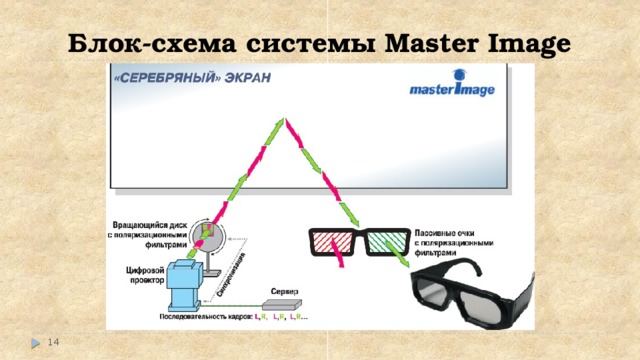

Блок-схема системы Master Image

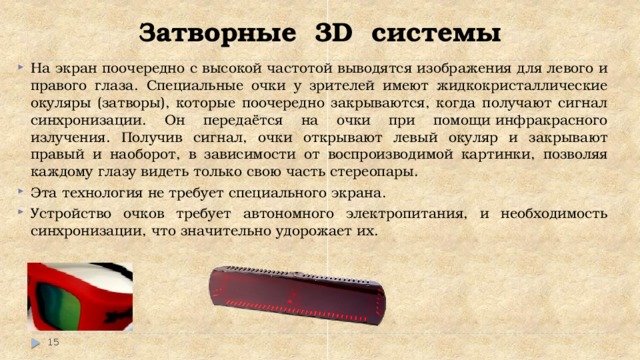

Затворные 3D системы

• На экран поочередно с высокой частотой выводятся изображения для левого и правого глаза. Специальные очки у зрителей имеют жидкокристаллические окуляры (затворы), которые поочередно закрываются, когда получают сигнал синхронизации. Он передаётся на очки при помощи инфракрасного излучения. Получив сигнал, очки открывают левый окуляр и закрывают правый и наоборот, в зависимости от воспроизводимой картинки, позволяя каждому глазу видеть только свою часть стереопары.
• Эта технология не требует специального экрана.
• Устройство очков требует автономного электропитания, и необходимость синхронизации, что значительно удорожает их.

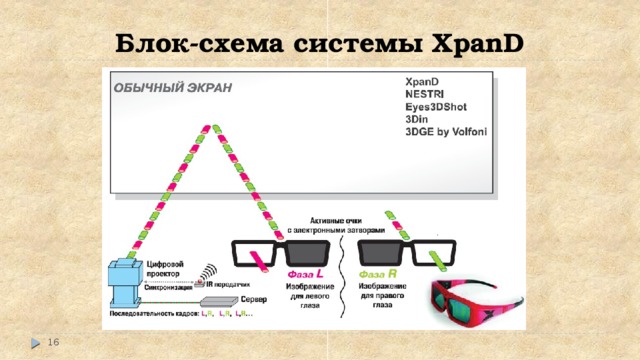

Блок-схема системы XрanD

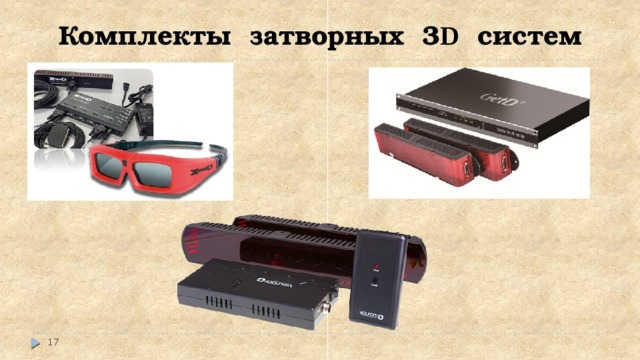

Комплекты затворных 3 D систем

Интерференционные 3D системы

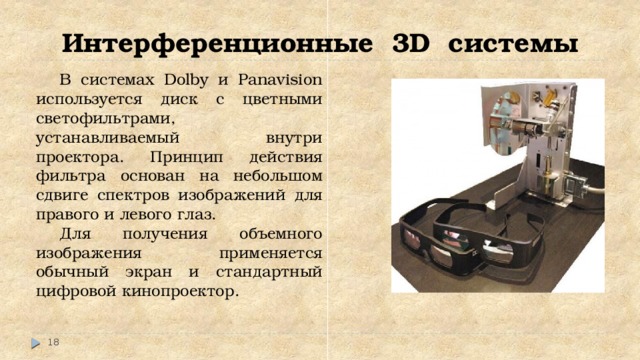

В системах Dolby и Panavision используется диск с цветными светофильтрами, устанавливаемый внутри проектора. Принцип действия фильтра основан на небольшом сдвиге спектров изображений для правого и левого глаз.

Для получения объемного изображения применяется обычный экран и стандартный цифровой кинопроектор.

Dolby Digital 3D

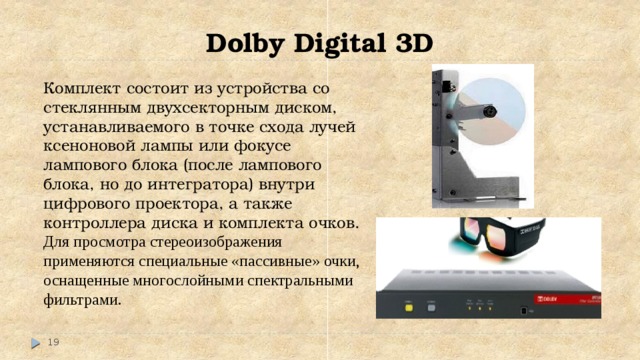

Комплект состоит из устройства со стеклянным двухсекторным диском, устанавливаемого в точке схода лучей ксеноновой лампы или фокусе лампового блока (после лампового блока, но до интегратора) внутри цифрового проектора, а также контроллера диска и комплекта очков.

Для просмотра стереоизображения применяются специальные «пассивные» очки, оснащенные многослойными спектральными фильтрами.

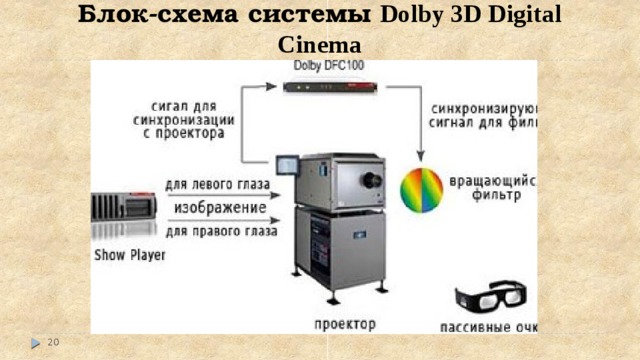

Блок-схема системы Dolby 3D Digital Cinema

Минусы поляризационной технологии

Поляризационный метод имеет один достаточно серьезный недостаток. Поляризационные очки, согласно законам физики, пропускают лишь половину светового потока. А мощности большинства современных кинотеатральных проекторов не хватает для того, чтобы обеспечить столь высокую яркость. В кинотеатрах IMAX, например, установлены проекторы с лампами мощностью 15 кВт. Свет такой яркости можно увидеть невооруженным взглядом с луны.

Плюсы поляризационной технологии

Они очевидны - простая и недорогая конструкция пассивных 3D-очков с поляризационным покрытием, возможность применения ЖК-матриц без особых требований к частоте кадровой развёртки, что критично для систем с активными затворными 3D-очками, да и весь аппаратный 3D-комплекс функционирует в пассивном режиме, без использования дополнительной электроники.

Плюсы системы IMAX 3D:

• качественное 3D изображение
• яркие цвета
• киноэкран огромных размеров с максимальным
• эффектов "вовлечения"

Минусы системы IMAX 3D:

• при наклоне головы нарушается 3D эффект
• высокая стоимость экрана
• дорогостоящее переоборудование кинотеатра

Плюсы системы RealD:

  Минусы системы RealD:

• хороший 3D эффект
• применение относительно недорогих очков (около 2 евро)

• высокая стоимость лицензии
• потеря яркости из-за фильтра перед проектором
• дорогостоящий экран

Плюсы системы XpanD:

Минусы системы XpanD:

• высокое качество 3D изображения
• возможность воспроизведения 2D фильмов
• обычный экран

• дорогостоящие очки
• Замена батареек

Плюсы системы Dolby 3D:

Минусы системы Dolby 3D:

• высокое качество 3D изображения
• возможность использования стандартного матового экрана
• воспроизведения 2D кино
• недорогие очки

• возможность работы исключительно с серверами компании Dolby
• необходимость «физического» вмешательства в конструкцию кинопроектора
