Тема: "Построение изображений в линзах".
Категория:
Физика
25.07.2017 15:55
Просмотр содержимого документа
«Тема: "Построение изображений в линзах".»

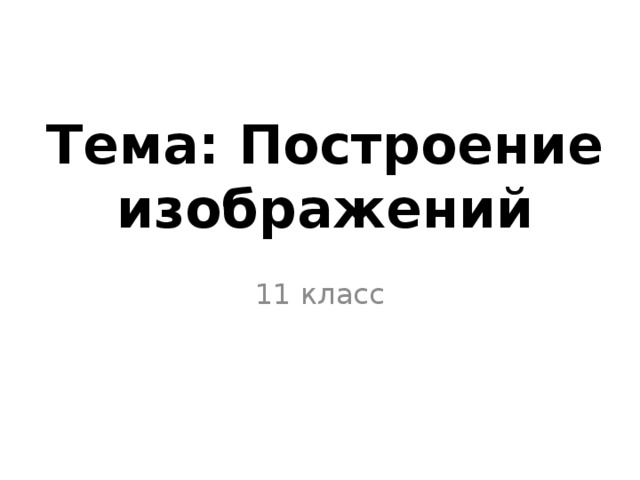

Тема: Построение изображений
11 класс
ИЗОБРАЖЕНИЕ:
1. Действительное изображение создаётся, когда после всех отражений и преломлений лучи, вышедшие из одной точки предмета, собираются в одну точку.
ИЗОБРАЖЕНИЕ:
2. Мнимое изображение получается, когда лучи от какой-либо точки после прохождения оптической системы образуют расходящийся пучок. Если их продолжить в противоположную сторону, они пересекутся в одной точке.
СОБИРАЮЩАЯ ЛИНЗА 1. Если предмет располагается за двойным фокусом
2F
2F
F
F
d
f
2. Если предмет располагается в двойном фокусе
F
F
2F
2F
d
f
3. Если предмет располагается в пространстве между фокусом и двойным фокусом
F
F
2F
2F
d
f
Так устроен проекционный аппарат. Кадр киноленты располагается вблизи фокуса, тем самым получается большое увеличение.
Вывод: по мере приближения предмета к линзе изменяется размер изображения.
4. Если предмет находится в фокальной плоскости
F
F
2F
2F
d
f
Предмет не создаст никакого изображения (изображение на бесконечности). Так как лучи, попадая на линзу, преломляются и идут параллельно друг другу
5. Если предмет располагается между линзой и фокусом
F
F
2F
2F
d
f
Таким образом устроен микроскоп.
2F F Тип d=2F F Ориентация действительное f=2F перевернутое f2F d=F действительное Относительный размер перевернутое действительное d перевернутое f - - мнимое прямое - " width="640"
Вывод:
ПРЕДМЕТ
Расстояние от линзы d
Расстояние от линзы f
d2F
F
Тип
d=2F
F
Ориентация
действительное
f=2F
перевернутое
f2F
d=F
действительное
Относительный размер
перевернутое
действительное
d
перевернутое
f
-
-
мнимое
прямое
-
Построение изображения светящейся точки, которая располагается на главной оптической оси
F
F
2F
2F
d
f
РАССЕИВАЮЩАЯ ЛИНЗА Предмет располагается перед рассеивающей линзой
В результате получается прямое, уменьшенное, мнимое изображение
F
F
2F
2F
d
f

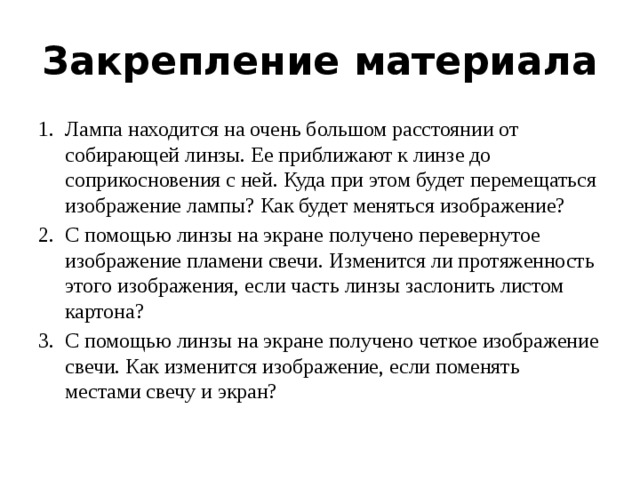

Закрепление материала
- Лампа находится на очень большом расстоянии от собирающей линзы. Ее приближают к линзе до соприкосновения с ней. Куда при этом будет перемещаться изображение лампы? Как будет меняться изображение?
- С помощью линзы на экране получено перевернутое изображение пламени свечи. Изменится ли протяженность этого изображения, если часть линзы заслонить листом картона?
- С помощью линзы на экране получено четкое изображение свечи. Как изменится изображение, если поменять местами свечу и экран?

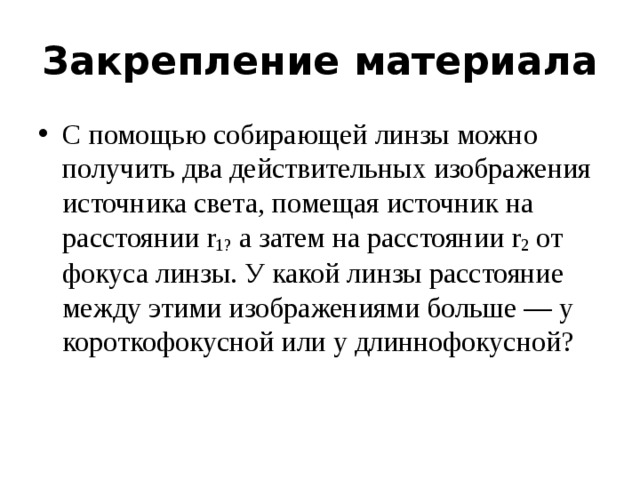

Закрепление материала
- С помощью собирающей линзы можно получить два действительных изображения источника света, помещая источник на расстоянии r 1? а затем на расстоянии r 2 от фокуса линзы. У какой линзы расстояние между этими изображениями больше — у короткофокусной или у длиннофокусной?
Ответ:
Закрепление материала
- Представлена тонкая линза, у которой указана главная оптическая ось, и указано, что в плоскости, проходящей через двойной фокус, располагается светящаяся точка. Необходимо определить, какая из четырех точек на чертеже соответствует правильному изображению этого предмета, то есть светящейся точке.

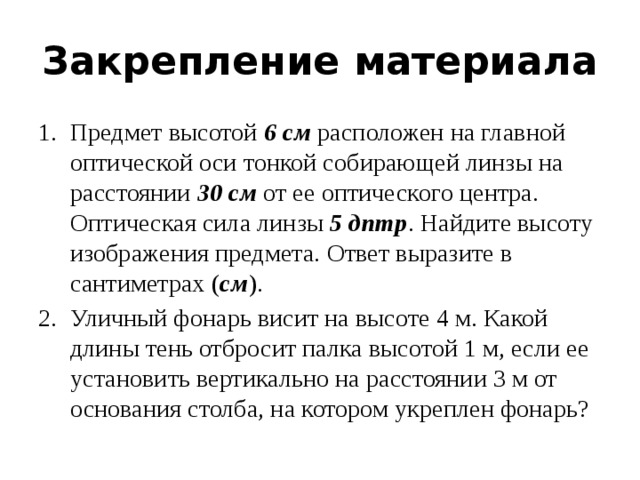

Закрепление материала
- Предмет высотой 6 см расположен на главной оптической оси тонкой собирающей линзы на расстоянии 30 см от ее оптического центра. Оптическая сила линзы 5 дптр . Найдите высоту изображения предмета. Ответ выразите в сантиметрах ( см ).
- Уличный фонарь висит на высоте 4 м. Какой длины тень отбросит палка высотой 1 м, если ее установить вертикально на расстоянии 3 м от основания столба, на котором укреплен фонарь?
Самостоятельное решение задачи

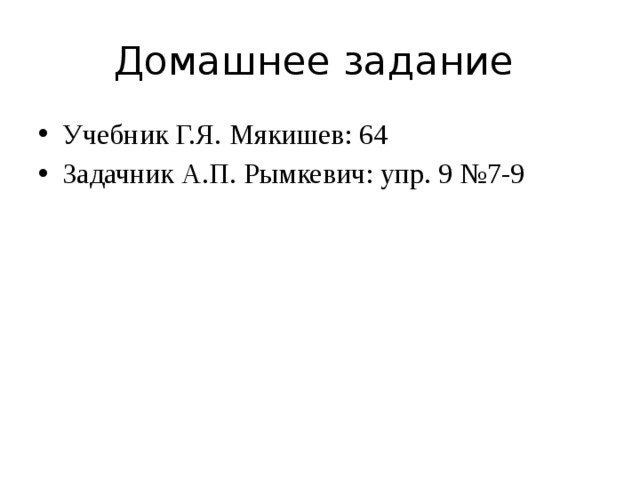

Домашнее задание
- Учебник Г.Я. Мякишев: 64
- Задачник А.П. Рымкевич: упр. 9 №7-9
