Презентация "Типовые схемы раскладок. Технические условия на раскладку."

ГБПОУ ПРОФЕССИОНАЛЬНЫЙ ЛИЦЕЙ №4

03.01. ПМ.03 РАСКЛАДКА ЛЕКАЛ И ВЫКРАИВАНИЕ ДЕТАЛЕЙ Тема 1.1. Раскладка лекал на материале. Занятие: Типовые схемы раскладок. Технические условия на раскладку.

Автор: Тоноянц Юлия Александровна

преподаватель спец. дисциплин

  г. Владикавказ, 2022 г

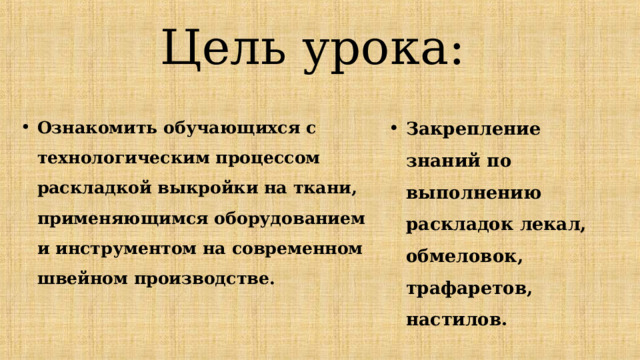

Цель урока:

• Закрепление знаний по выполнению раскладок лекал, обмеловок, трафаретов, настилов.

• Ознакомить обучающихся с технологическим процессом раскладкой выкройки на ткани, применяющимся оборудованием и инструментом на современном швейном производстве.

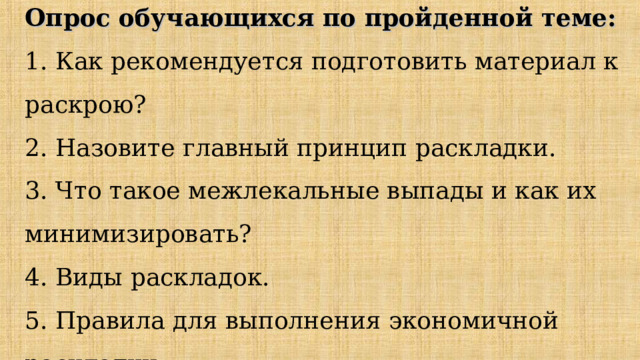

Опрос обучающихся по пройденной теме: 1. Как рекомендуется подготовить материал к раскрою? 2. Назовите главный принцип раскладки. 3. Что такое межлекальные выпады и как их минимизировать? 4. Виды раскладок. 5. Правила для выполнения экономичной раскладки.

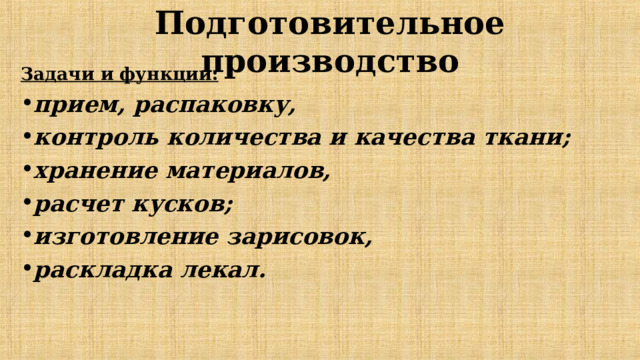

Подготовительное производство

Задачи и функции:

• прием, распаковку,
• контроль количества и качества ткани;
• хранение материалов,
• расчет кусков;
• изготовление зарисовок,
• раскладка лекал.

• со сгибом (при инд.пошиве)
• в разворот лицом вниз
• в разворот лицом вверх
• в разворот лицом к лицу .

Способы раскладок

Виды раскладок

1. Однокомплектная 2. Многокомплектная 3. Полукомплектная 4. Комбинированная

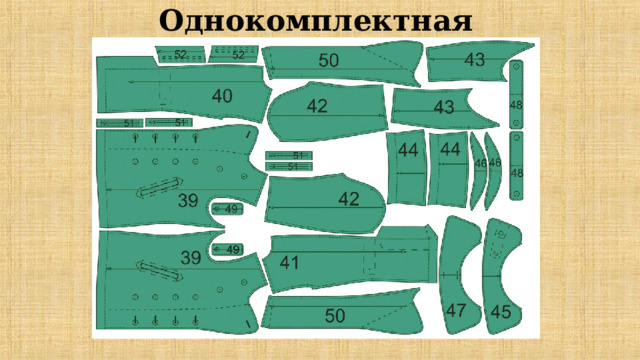

Однокомплектная

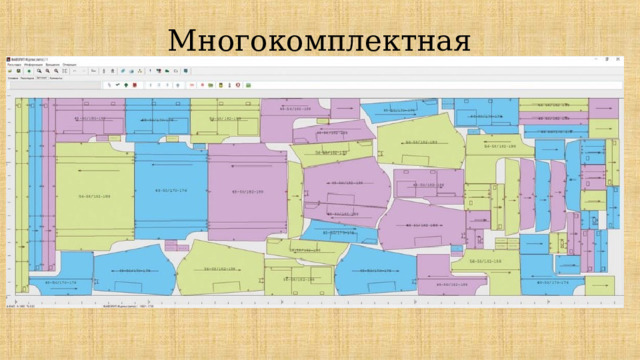

Многокомплектная

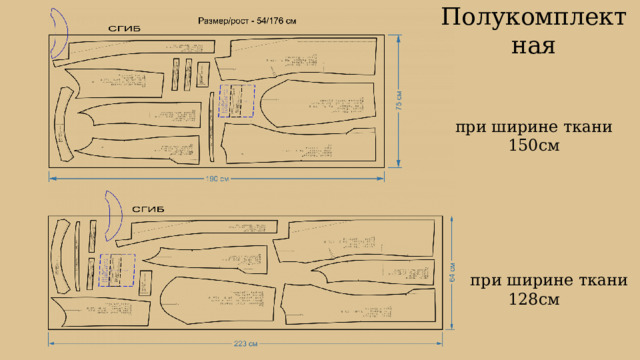

Полукомплектная при ширине ткани 150см при ширине ткани 128см

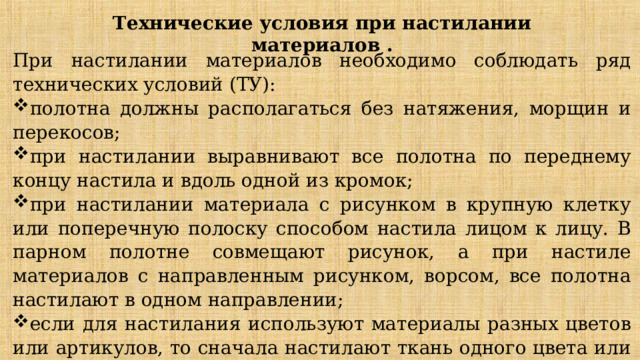

Технические условия при настилании материалов .

При настилании материалов необходимо соблюдать ряд технических условий (ТУ):

• полотна должны располагаться без натяжения, морщин и перекосов;
• при настилании выравнивают все полотна по переднему концу настила и вдоль одной из кромок;
• при настилании материала с рисунком в крупную клетку или поперечную полоску способом настила лицом к лицу. В парном полотне совмещают рисунок, а при настиле материалов с направленным рисунком, ворсом, все полотна настилают в одном направлении;
• если для настилания используют материалы разных цветов или артикулов, то сначала настилают ткань одного цвета или артикула, а затем другие. Полотна ни в коем случае не смешивают.

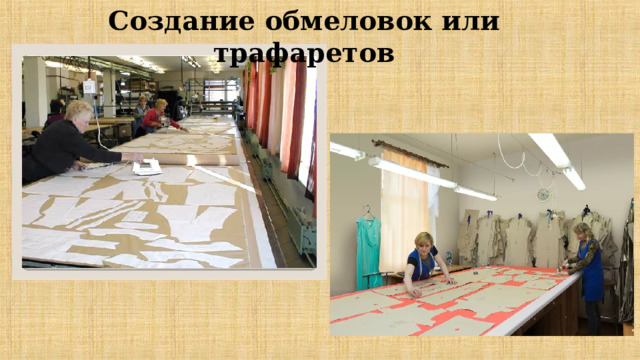

Создание обмеловок или трафаретов

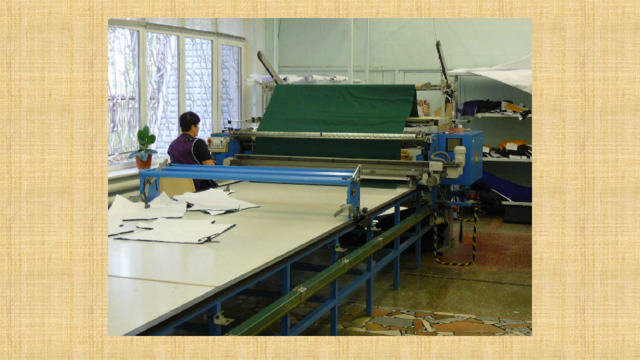

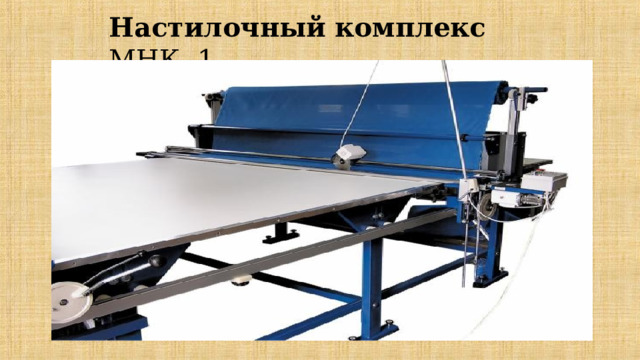

Настилочный комплекс МНК -1

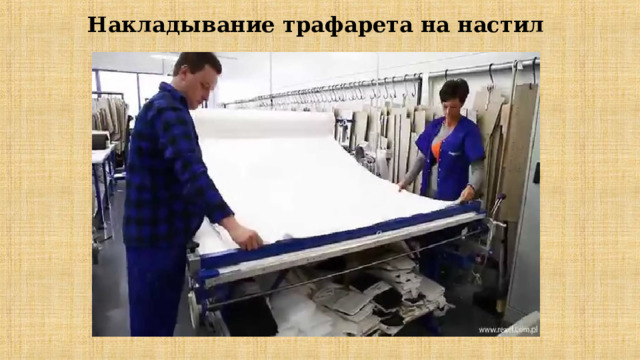

Накладывание трафарета на настил
