УП "Устройство кипятильника"

Категория: Прочее

05.11.2018 05:35

Тема урока производственного обучения: Устройство и эксплуатация кипятильника непрерывного действия и водоохладителя. Выявление неисправности кипятильника.

Цели урока: научить обучающихся производить осмотр кипятильника непрерывного действия и технологии эксплуатации кипятильника непрерывного действия. Научить обучающихся производить заполнение кипятильника водой , знать расположение элементов системы, проверить готовности кипятильника к работе, эксплуатировать кипятильник

Показать полностью

Просмотр содержимого документа
«УП "Устройство кипятильника"»

План урока по учебной практике:

1.Организационный момент

2.Вводный инструктаж:

а) проверка теоретических знаний ( тест)

б) Расположение и назначение основных элементов кипятильника непрерывного действия ( Практическое задание)

в) Техника безопасности и охрана труда при обслуживании кипятильника

г) Действие проводника пассажирского вагона при пользовании кипятильника непрерывного действия

д ) Технология отопления кипятильника твердым топливом

3. Текущий инструктаж

а) Выявление неисправностей при работе кипятильника непрерывного действия

4.Заключительный инструктаж

Проверочная работа по учебной практике

1. Назначение системы водоснабжения пассажирского вагона.

2.Как осуществляется заполнение системы водоснабжения водой и слив воды из неё.

3.Покажите расположение основных элементов системы отопления пассажирского вагона

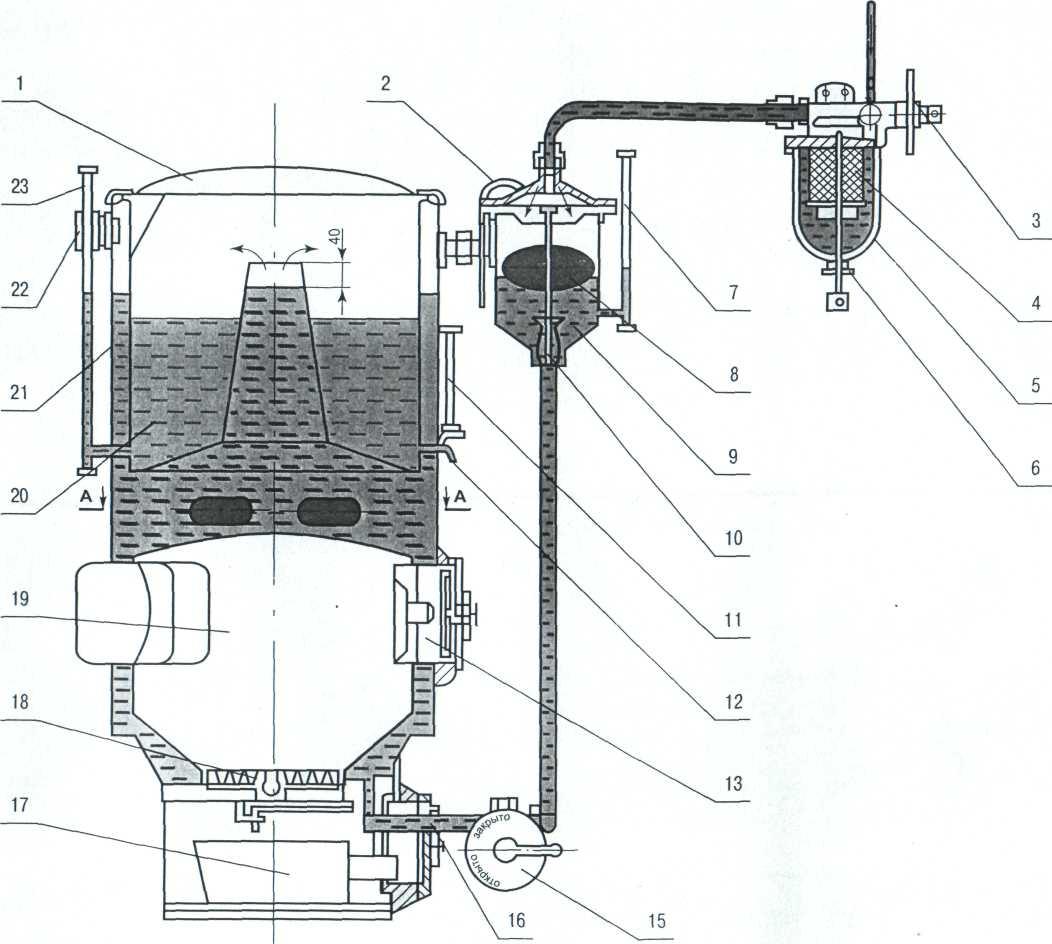

Устройство кипятильника непрерывного действия

	Неисправность	Возможная причина	Способ устранения
1		Поступает слишком мало воды или вода вообще не поступает из-за опорожнения водяного бака. Сильное загрязнение сетки фильтра.	После отворачивания гайки с накаткой стянуть натяжную скобу со стеклянного колпака и снять колпак. Ослабить гайку с накаткой, вынуть фильтровую сетку и промыть под проточной водой. Монтаж производить в обратном порядке.
2		Механическое повреждение	Отвернуть гайку с накаткой, стянуть натяжную скобу со стеклянного колпака, снять колпак и заменить. Монтаж производить в обратном порядке.
3		Механическое повреждение, износ	Отвинтить накидную гайку и вытянуть термометр. Заменить термометр и затянуть накидную гайку
4		Поплавковый вентиль не закрывается из-за дефекта прокладки вентиля или поплавка (вероятно в поплавок попала вода	Отвернуть три накидные гайки (крепления к кипятильнику, к опорожняющей трубе и приточной трубе от трехходового крана) и снять регулятор сырой воды. Отвинтить шесть винтов и снять крышку регулятора, вынуть поплавок. Заменить уплотнения вентиля или поплавок. Монтаж производить в обратном порядке. Гайки крепления регулятора необходимо туго затяну
5		Перегорел нагревательный элемент	Отключить электрический ток, кипятильник полностью опорожнить, снять крышку клеммной коробки, отсоединить электрические провода, открутить шесть шестигранных болтов крепления нагревательного элемента
6		Механическое повреждение	Закрыть запорный вентиль на водомерной арматуре. Отвернуть накидную гайку и заменить водомерное стекло, после чего затянуть накидную гайку
7		Ослабли крючки крышки Дефект уплотнения	Затянуть гайки на всех четырех крючках крест-накрест. Отпустить гайки на всех четырех крючках, снять крышку и заменить резиновое уплотнение. После закрытия крышки затяжку гаек производить крест-накрест. Проверить установку на плотность эксплуатации

Технология отопления кипятильника непрерывного действия

№ п/п	Выполняемая операция
1	Проверить уровень воды в кипятильном баке
2	Проверить положение трехходового крана В положение «сырая вода»
3	Проверить спускной кран в положении «закрыто»
4	Проверить водоразборный кран в положении «закрыто»
5	Проверить открыты -ли запорные вентили на водомерных стекла(для горячей и холодной воды).
6	Включить тумблер на передней панели распределительного шкафа в служебном отделении проверяем загорание сигнальной лампы
7	.Ждем когда уровень горячей воды будет выше нижней красной черты и производим забор кипяченой воды.

Технология отопления кипятильника твердым топливом

№ п \ п	Выполняемая операция
1	На колосниковую решетку камеры сгорания положить бумагу, на нее стружку, мелко наколотые дрова и разжечь их.
2	Заполнить камеру сгорания древесным углем и закрыть дверь камеры
3	Закрыть дверь зольника
4	Регулировать задвижкой на двери зольника поступление воздуха
5	Уровень в водомерном стекле, укажет на наличие воды в сборнике, следует прервать процесс отопления
6	Закрыть задвижку в двери зольника
7	Трехходовой кран перевести в положении «закрыто»
8	По окончании работы кипятильника , закрыть трехходовый кран, открыть спускной и слить воду

Практическая работа по учебной практике

Задание 1

Согласно инструкционной карты произвести включение кипятильника в пассажирском вагоне.

Задание 2

Произвести растопку кипятильника вручную.

Задание 3

Определить неисправность кипятильника и выявит причину, если уровень воды находится ниже красной отметки водомерного стекла.

Задание 4

Действия проводника в случае выявления дефекта стеклянного колпака.

Задание 5

Уровень воды поднимается выше верхней красной отметки водомерного стекла или вода появляется из переливной трубы регулятора сырой воды. Определите возможную неисправность.

Задание 6

Вода при электрическом нагреве не нагревается или нагревается очень долго. Определите возможную неисправность.

Задание 7

При включении кипятильника проводник выявил, плохо уплотнена крышка кипятильника. Определите возможную причину неисправности.

Задание 8

Проверить положение вентилей и кранов перед растопкой кипятильника.

Задание 9

Проверить положение вентилей и кранов при включении кипятильника в пути следования.

Задание 10

Согласно инструкционной карты произвести включение в пути следования.
