Урок по физике "Применение электромагнитов"

Применение электромагнитов

Урок физики

В 8 классе

по теме «Электромагнитные явления».

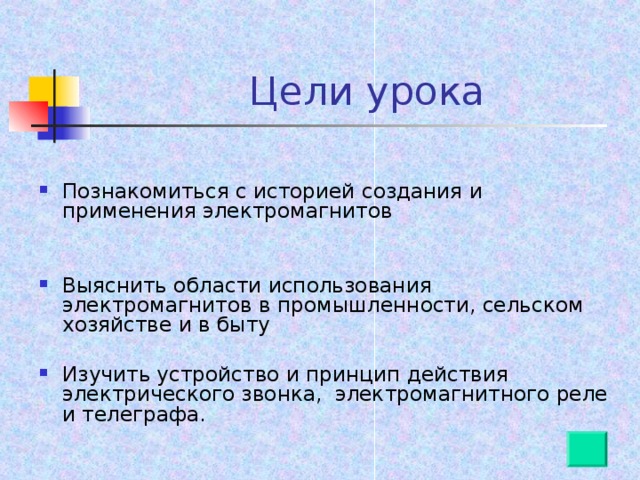

Цели урока

• Познакомиться с историей создания и применения электромагнитов

• Выяснить области использования электромагнитов в промышленности, сельском хозяйстве и в быту

• Изучить устройство и принцип действия электрического звонка, электромагнитного реле и телеграфа.

Применение электромагнитов в промышленности

• Электромагниты, обладающие большой подъемной силой, используют на заводах для переноски изделий из стали или чугуна, а также стальных слитков.

• В горячих цехах пользуются электромагнитным краном для переноски раскаленных болванок.

• В портах работают электромагнитные погрузчики

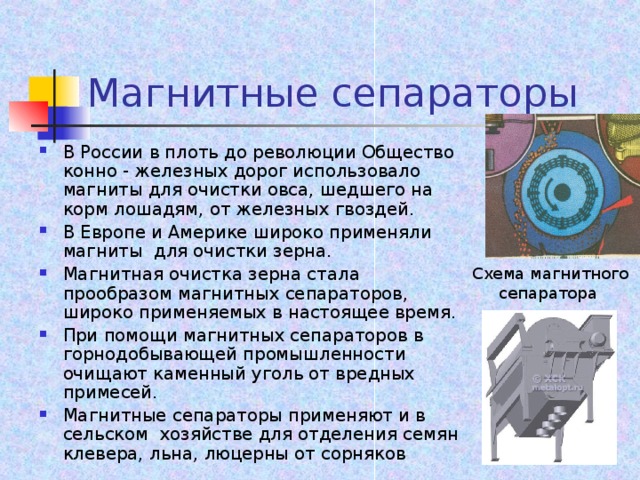

Магнитные сепараторы

• В России в плоть до революции Общество конно - железных дорог использовало магниты для очистки овса, шедшего на корм лошадям, от железных гвоздей.
• В Европе и Америке широко применяли магниты для очистки зерна.
• Магнитная очистка зерна стала прообразом магнитных сепараторов, широко применяемых в настоящее время.
• При помощи магнитных сепараторов в горнодобывающей промышленности очищают каменный уголь от вредных примесей.
• Магнитные сепараторы применяют и в сельском хозяйстве для отделения семян клевера, льна, люцерны от сорняков

Схема магнитного сепаратора

Электромагниты в быту

• Применяются электромагниты в телефонных и телеграфных аппаратах.
• Являются неотъемлемой частью в электрических звонках.
• Электромагниты применяются в специальных устройствах, которые служат для усиления сигналов – в электромагнитном реле.

Телефон

Современный телеграф

Электромагнитное реле

Задание 1

• Дана схема устройства электрического звонка, где
• ЭМ – дугообразный электромагнит;
• Я – железная пластинка – якорь;
• М – молоточек;
• З – звонковая чаша;
• К – контактная пружина, касающаяся винта С.

• Рассмотрите схему звонка и объясните, как он действует

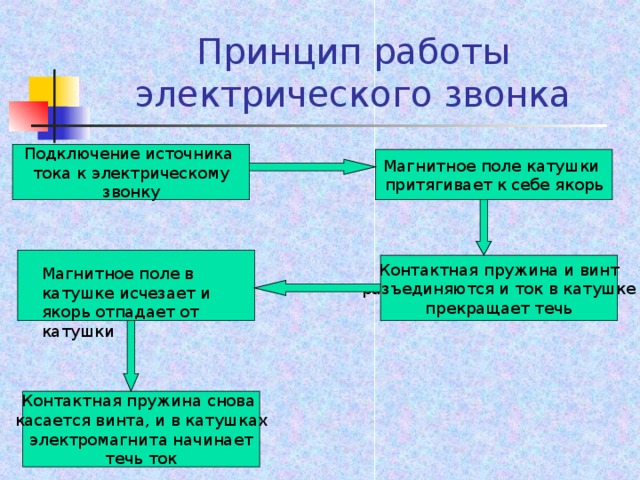

Принцип работы электрического звонка

Подключение источника

тока к электрическому

звонку

Магнитное поле катушки

притягивает к себе якорь

Контактная пружина и винт

разъединяются и ток в катушке

прекращает течь

Магнитное поле в катушке исчезает и якорь отпадает от катушки

Контактная пружина снова

касается винта, и в катушках

электромагнита начинает

течь ток

7

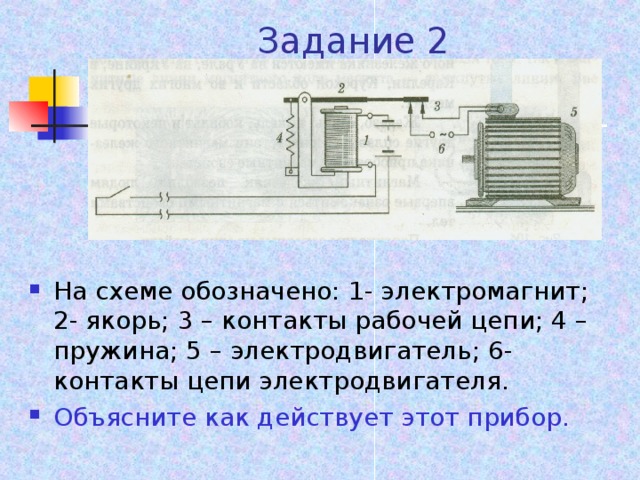

Задание 2

• На схеме обозначено: 1- электромагнит; 2- якорь; 3 – контакты рабочей цепи; 4 – пружина; 5 – электродвигатель; 6- контакты цепи электродвигателя.
• Объясните как действует этот прибор.

Электромагнит

притягивает якорь, который

Замыкает контакты

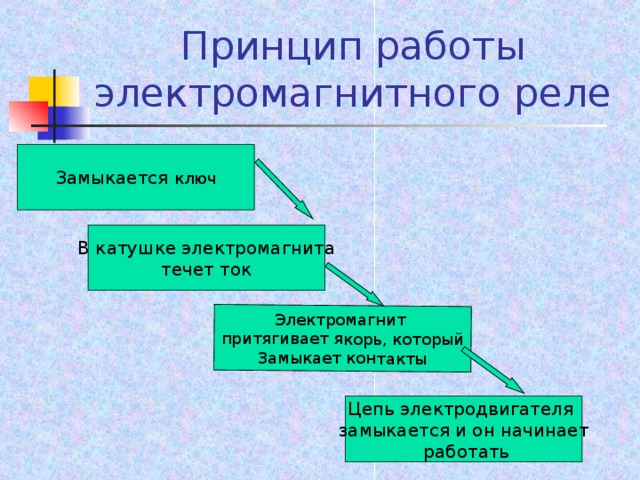

Принцип работы электромагнитного реле

Замыкается ключ

В катушке электромагнита

течет ток

Цепь электродвигателя

замыкается и он начинает

работать

Задание 3

На рисунке показана схема простейшей телеграфной установки, позволяющей передавать телеграммы со станции А до станции В.

На схеме цифрами обозначено:

• 1 – ключ;
• 2 –электромагнит
• 3 – якорь
• 4 – пружина;
• 5 – колесико, смазанное краской.

По схеме объясните работу установки.

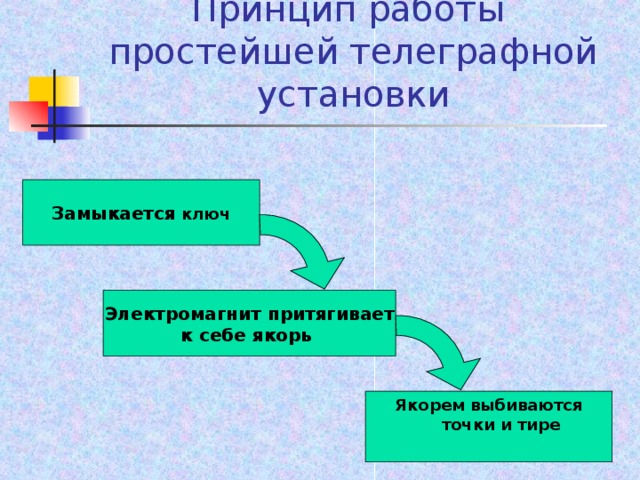

Принцип работы простейшей телеграфной установки

Замыкается ключ

Электромагнит притягивает

к себе якорь

Якорем выбиваются точки и тире

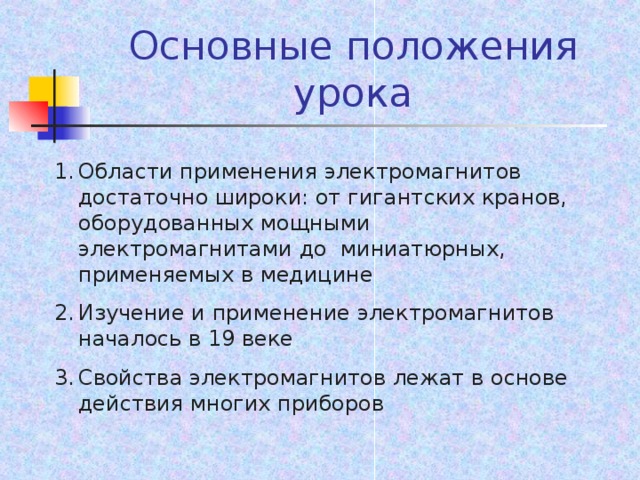

Основные положения урока

• Области применения электромагнитов достаточно широки: от гигантских кранов, оборудованных мощными электромагнитами до миниатюрных, применяемых в медицине
• Изучение и применение электромагнитов началось в 19 веке
• Свойства электромагнитов лежат в основе действия многих приборов

Домашнее задание

• § 56 – 58
• Лукашик В. И. Сборник задач по физике: Учебное пособие для учащихся 7 – 8 кл. сред. шк.- М.; Просвещение 2015 год.

Задачи 1465; 1466; 1467 *
