Устройство и работа швейной машины.

Устройство и работа швейной машины. Технология. 5 класс.

Выполнила: Капустенко Л.Е.,

Учитель технологии МБОУ «Средняя школа № 10»

Петропавловск-Камчатского городского округа.

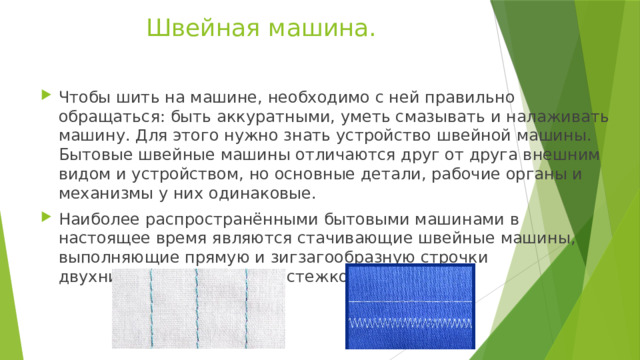

Швейная машина.

• Чтобы шить на машине, необходимо с ней правильно обращаться: быть аккуратными, уметь смазывать и налаживать машину. Для этого нужно знать устройство швейной машины. Бытовые швейные машины отличаются друг от друга внешним видом и устройством, но основные детали, рабочие органы и механизмы у них одинаковые.
• Наиболее распространёнными бытовыми машинами в настоящее время являются стачивающие швейные машины, выполняющие прямую и зигзагообразную строчки двухниточным челночным стежком.

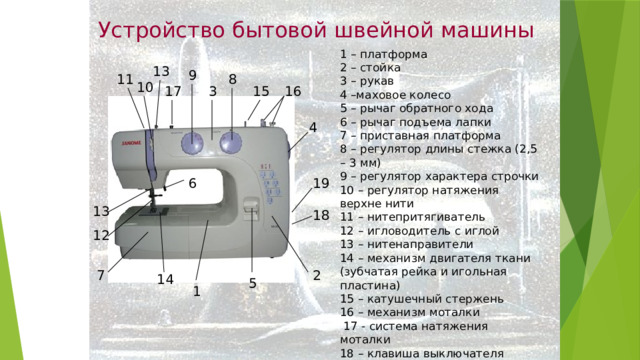

Устройство бытовой швейной машины

1 – платформа

2 – стойка

3 – рукав

4 –маховое колесо

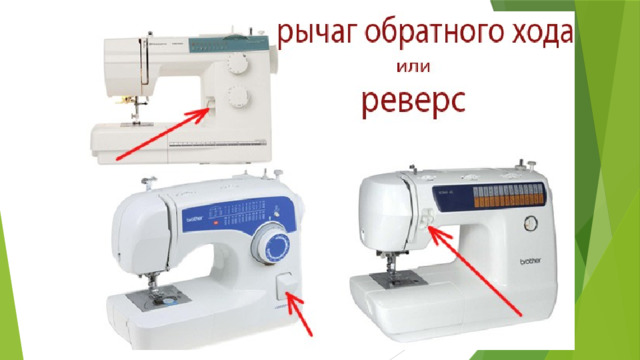

5 – рычаг обратного хода

6 – рычаг подъема лапки

7 – приставная платформа

8 – регулятор длины стежка (2,5 – 3 мм)

9 – регулятор характера строчки

10 – регулятор натяжения верхне нити

11 – нитепритягиватель

12 – игловодитель с иглой

13 – нитенаправители

14 – механизм двигателя ткани (зубчатая рейка и игольная пластина)

15 – катушечный стержень

16 – механизм моталки

17 - система натяжения моталки

18 – клавиша выключателя

19 – разъем для подключения шнура

13

9

8

11

10

15

3

16

17

4

19

6

13

18

12

2

7

14

5

1

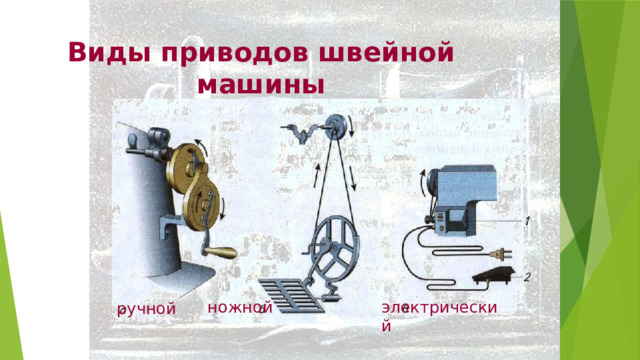

Виды приводов швейной машины

ножной

электрический

ручной

Рабочие механизмы швейной машины.

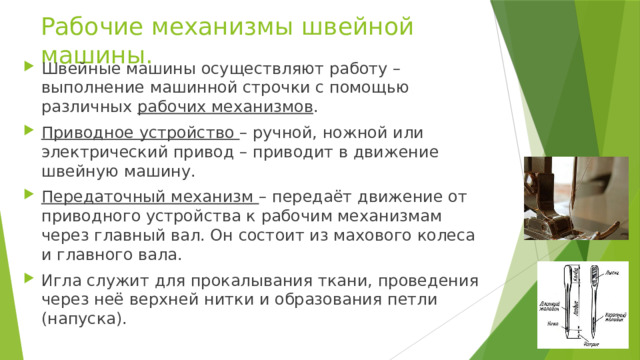

• Швейные машины осуществляют работу – выполнение машинной строчки с помощью различных рабочих механизмов .
• Приводное устройство – ручной, ножной или электрический привод – приводит в движение швейную машину.
• Передаточный механизм – передаёт движение от приводного устройства к рабочим механизмам через главный вал. Он состоит из махового колеса и главного вала.
• Игла служит для прокалывания ткани, проведения через неё верхней нитки и образования петли (напуска).

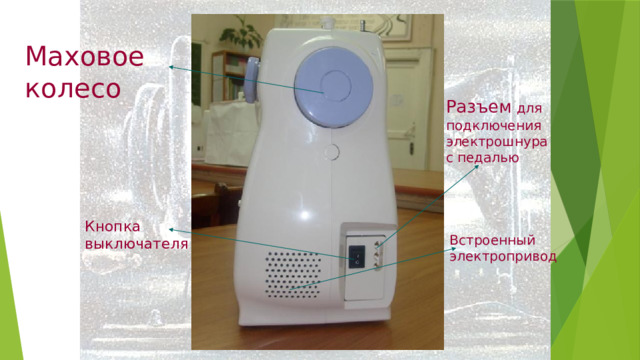

Маховое колесо

Разъем для подключения электрошнура с педалью

Кнопка выключателя

Встроенный электропривод

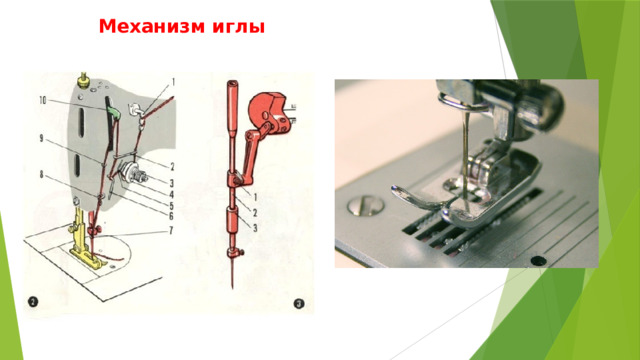

Механизм иглы

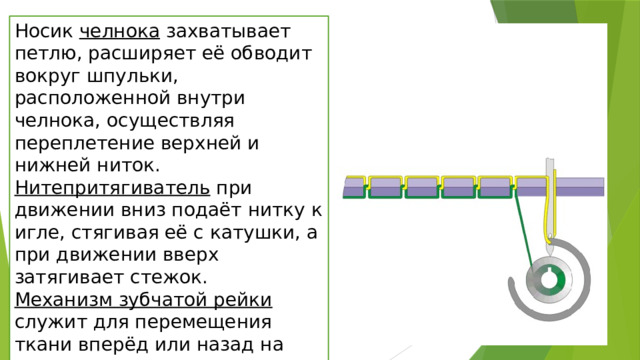

Носик челнока захватывает петлю, расширяет её обводит вокруг шпульки, расположенной внутри челнока, осуществляя переплетение верхней и нижней ниток.

Нитепритягиватель при движении вниз подаёт нитку к игле, стягивая её с катушки, а при движении вверх затягивает стежок.

Механизм зубчатой рейки служит для перемещения ткани вперёд или назад на длину стежка для очередного прокола её иглой.

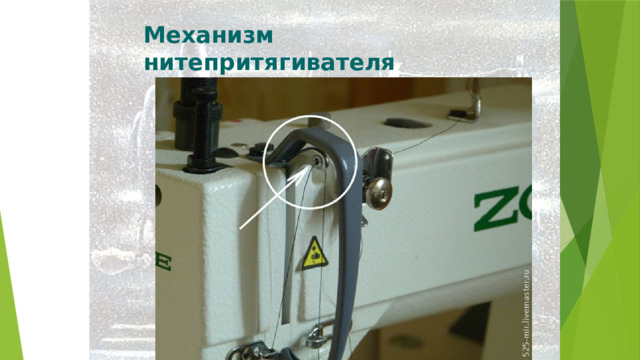

Механизм нитепритягивателя

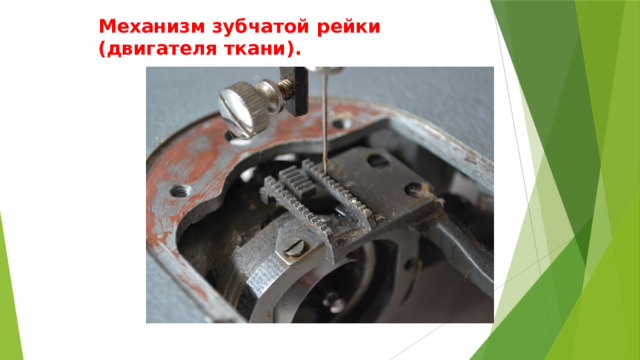

Механизм зубчатой рейки (двигателя ткани).

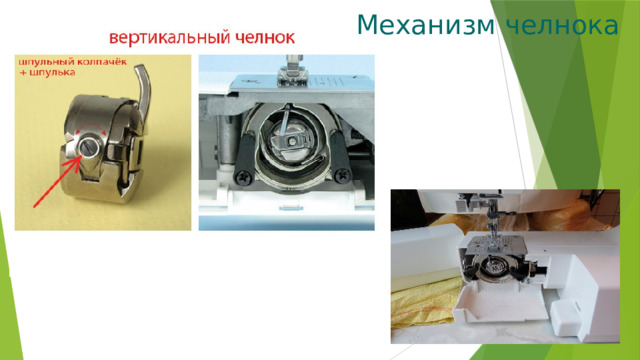

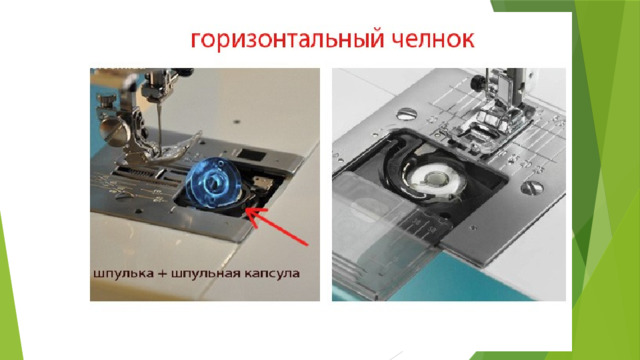

Механизм челнока

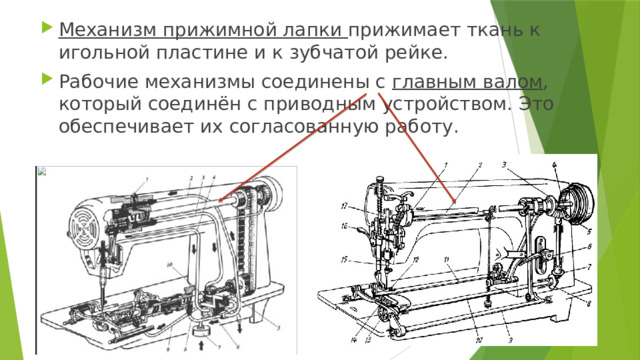

• Механизм прижимной лапки прижимает ткань к игольной пластине и к зубчатой рейке.
• Рабочие механизмы соединены с главным валом , который соединён с приводным устройством. Это обеспечивает их согласованную работу.

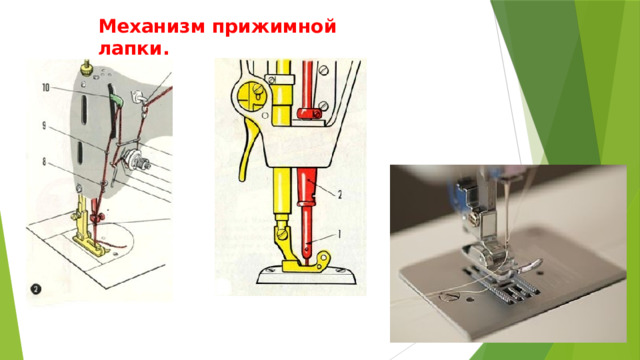

Механизм прижимной лапки.

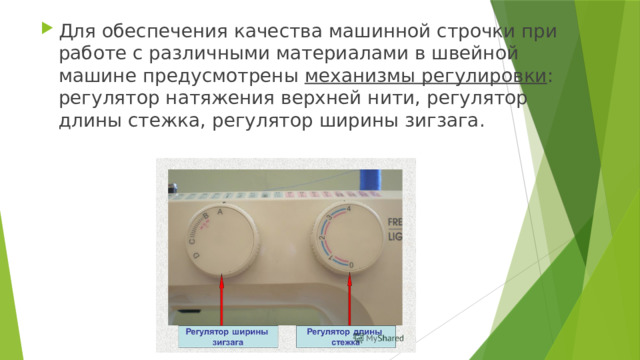

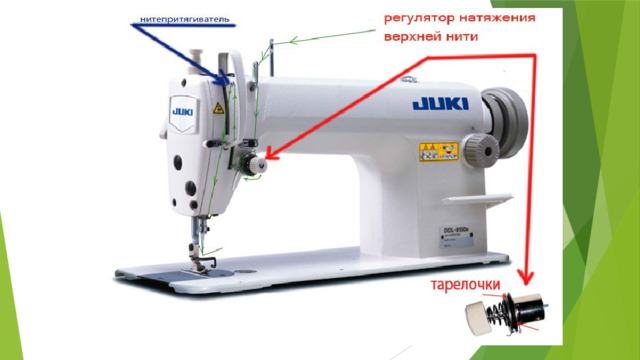

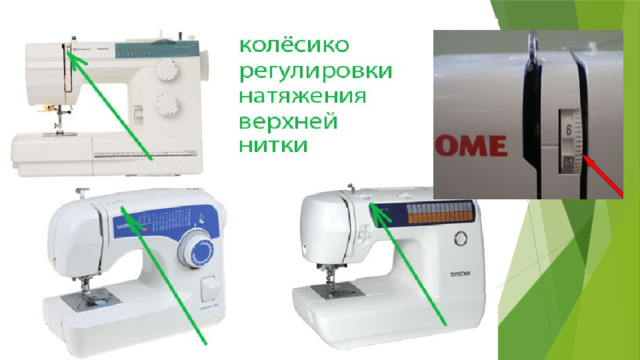

• Для обеспечения качества машинной строчки при работе с различными материалами в швейной машине предусмотрены механизмы регулировки : регулятор натяжения верхней нити, регулятор длины стежка, регулятор ширины зигзага.

Шпулька

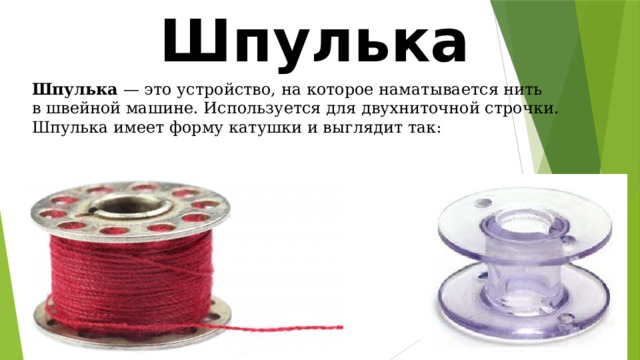

Шпулька  — это устройство, на которое наматывается нить в швейной машине. Используется для двухниточной строчки. Шпулька имеет форму катушки и выглядит так:

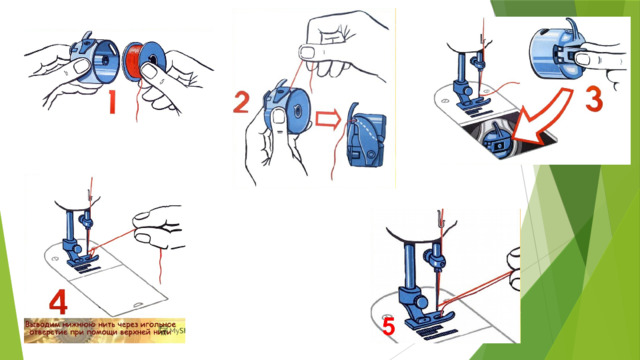

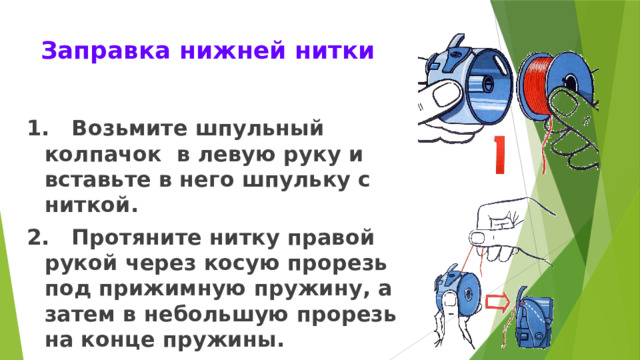

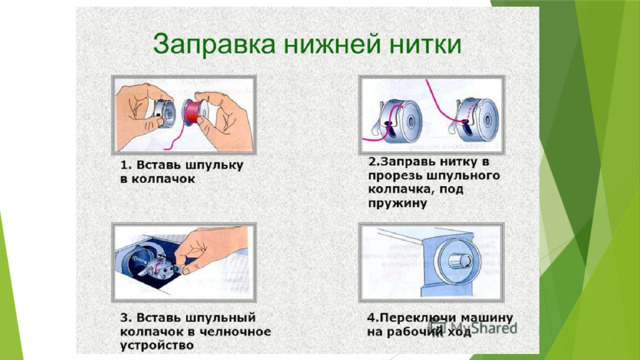

Заправка нижней нитки

1. Возьмите шпульный колпачок в левую руку и вставьте в него шпульку с ниткой.

2. Протяните нитку правой рукой через косую прорезь под прижимную пружину, а затем в небольшую прорезь на конце пружины.

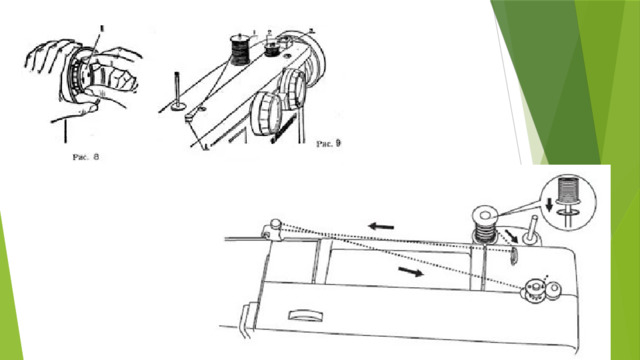

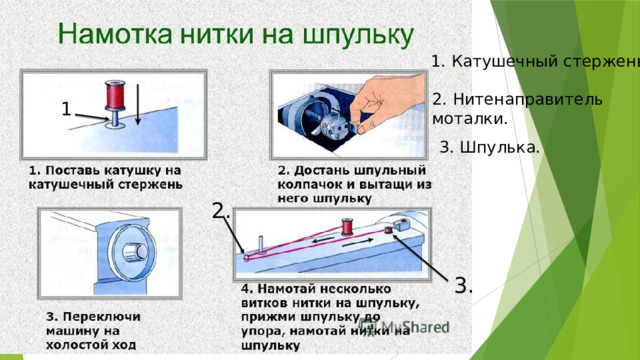

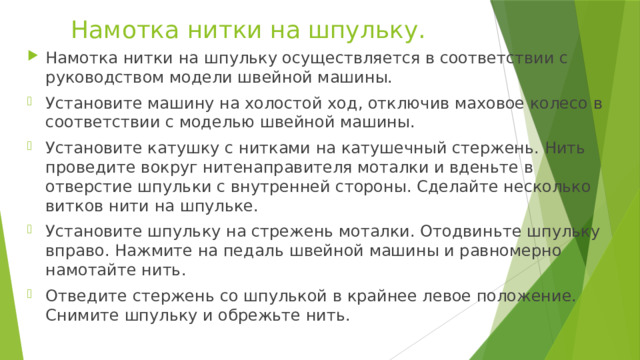

Намотка нитки на шпульку.

• Намотка нитки на шпульку осуществляется в соответствии с руководством модели швейной машины.

• Установите машину на холостой ход, отключив маховое колесо в соответствии с моделью швейной машины.
• Установите катушку с нитками на катушечный стержень. Нить проведите вокруг нитенаправителя моталки и вденьте в отверстие шпульки с внутренней стороны. Сделайте несколько витков нити на шпульке.
• Установите шпульку на стрежень моталки. Отодвиньте шпульку вправо. Нажмите на педаль швейной машины и равномерно намотайте нить.
• Отведите стержень со шпулькой в крайнее левое положение. Снимите шпульку и обрежьте нить.

1. Катушечный стержень

2. Нитенаправитель

моталки.

1

3. Шпулька.

2.

3.

Шпульный колпачок.

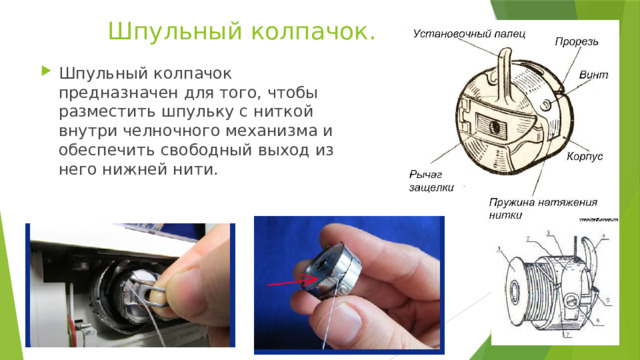

• Шпульный колпачок предназначен для того, чтобы разместить шпульку с ниткой внутри челночного механизма и обеспечить свободный выход из него нижней нити.

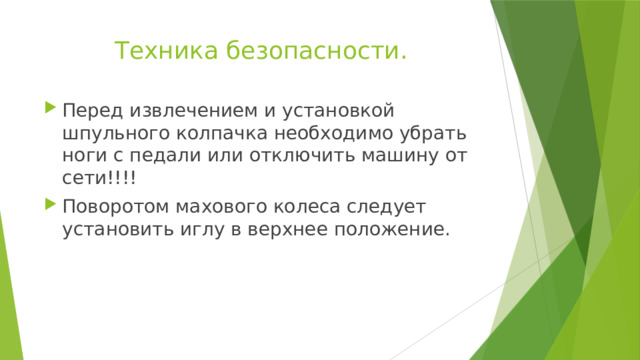

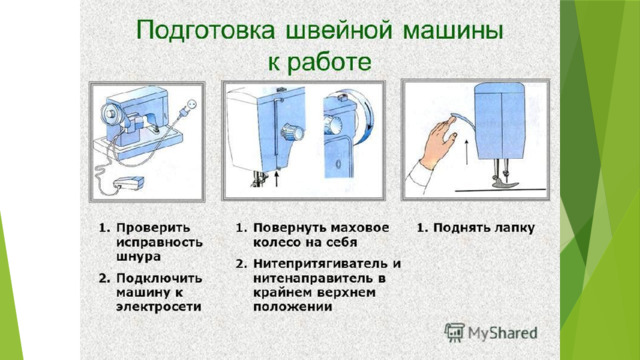

Техника безопасности.

• Перед извлечением и установкой шпульного колпачка необходимо убрать ноги с педали или отключить машину от сети!!!!
• Поворотом махового колеса следует установить иглу в верхнее положение.

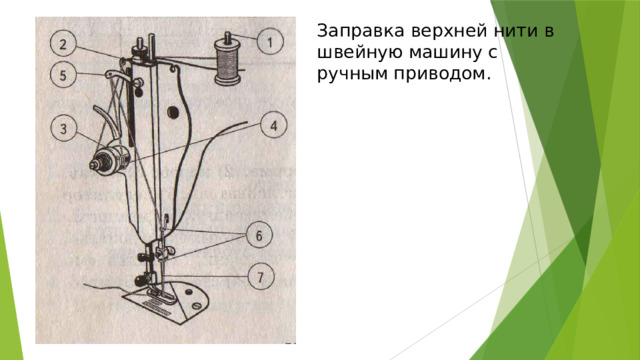

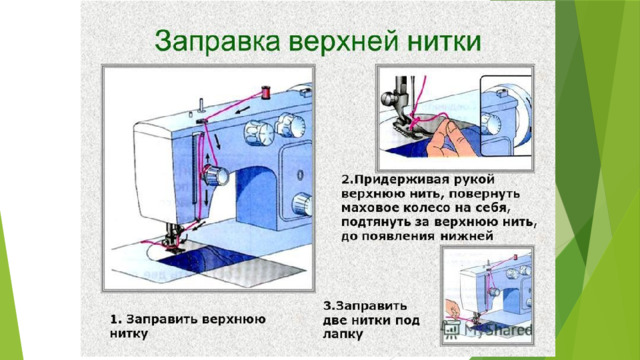

Заправка верхней нити в швейную машину с ручным приводом.

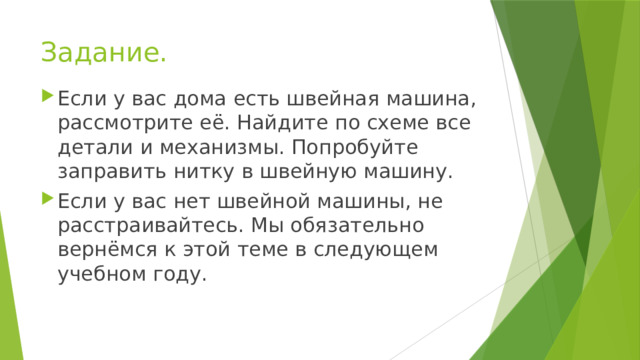

Задание.

• Если у вас дома есть швейная машина, рассмотрите её. Найдите по схеме все детали и механизмы. Попробуйте заправить нитку в швейную машину.
• Если у вас нет швейной машины, не расстраивайтесь. Мы обязательно вернёмся к этой теме в следующем учебном году.

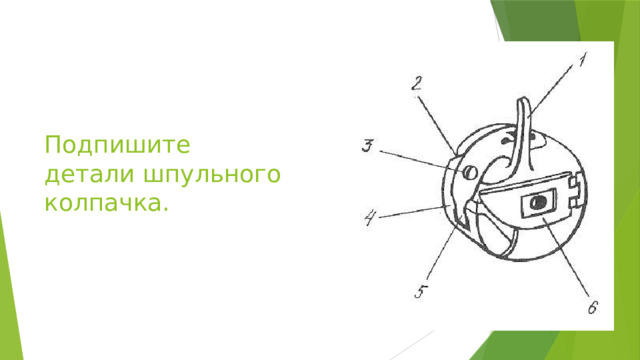

Подпишите детали шпульного колпачка.

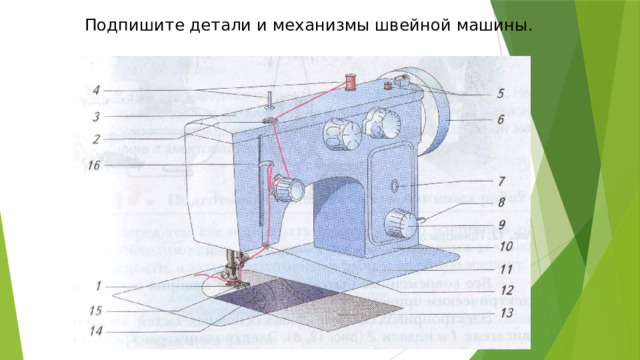

Подпишите детали и механизмы швейной машины.
