Устройство компьютера. Состав системного блока ПК

Категория: Информатика

Нажмите, чтобы узнать подробности

Просмотр содержимого документа

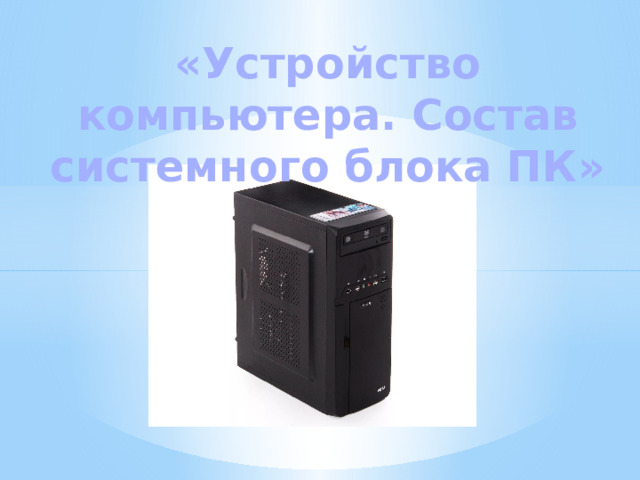

«Устройство компьютера. Состав системного блока ПК»

«Устройство компьютера. Состав системного блока ПК»

«Устройство компьютера. Состав системного блока ПК»

В общем смысле, понятие «персональный компьютер» подразумевает системный блок, в котором собственно и происходит вся вычислительная работа, и подключенные к нему устройства ввода/вывода ( монитор, клавиатура, мышь, принтер). В данной статье , мы наиболее подробно остановимся на системном блоке и ключевых элементах, входящих в его состав. В состав системного блока входят:

В общем смысле, понятие «персональный компьютер» подразумевает системный блок, в котором собственно и происходит вся вычислительная работа, и подключенные к нему устройства ввода/вывода ( монитор, клавиатура, мышь, принтер). В данной статье , мы наиболее подробно остановимся на системном блоке и ключевых элементах, входящих в его состав.

В состав системного блока входят:

1. Материнская плата Данная плата является пожалуй самым важный элементом системного блока, так как она осуществляет взаимодействие между собой всех узлов компьютера. На материнской платеустанавливаются такие устройства как процессор, память, видеокарта и дополнительные PCI платы (сетевая карта, звуковая карта).

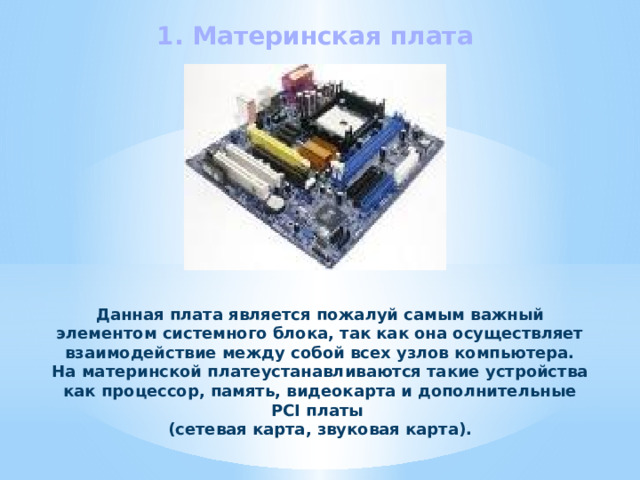

1. Материнская плата

Данная плата является пожалуй самым важный элементом системного блока, так как она осуществляет взаимодействие между собой всех узлов компьютера. На материнской платеустанавливаются такие устройства как процессор, память, видеокарта и дополнительные PCI платы

(сетевая карта, звуковая карта).

Среди несъемных элементов материнской платы наиболее значимым является  чипсет . Это набор микросхем, обеспечивающих передачу данных между всеми узлами компьютера. Чипсет состоит из северного  июжного моста . Южный мост. Южный мост обеспечивает взаимодействие жестких дисков, различных накопителей и всех периферийных устройств ссеверным мостом. Северный мост. Северный мост обеспечивает взаимодействие графического контроллера и памяти с центральным процессором, а так же связь процессора со всеми устройствами, за которые отвечает южный мост. Также северный мост определяет типоперативной памяти ( DDR, SDRAM и другие) , её предельно допустимый объем и скорость обмена данными с процессором.

Среди несъемных элементов материнской платы наиболее значимым является  чипсет . Это набор микросхем, обеспечивающих передачу данных между всеми узлами компьютера. Чипсет состоит из северного  июжного моста .

Южный мост.

Южный мост обеспечивает взаимодействие жестких дисков, различных накопителей и всех периферийных устройств ссеверным мостом.

Северный мост.

Северный мост обеспечивает взаимодействие графического контроллера и памяти с центральным процессором, а так же связь процессора со всеми устройствами, за которые отвечает южный мост. Также северный мост определяет типоперативной памяти ( DDR, SDRAM и другие) , её предельно допустимый объем и скорость обмена данными с процессором.

2. Процессор Процессор — это главный «мозг» компьютера. Он осуществляет все арифметические и логические операции. От частоты его работы во многом зависит производительность компьютера в целом. Так же, производительность компьютера зависит от  количества ядер  процессора, и системы команд, которая определяет за какое количество тактов будет выполнена та или иная операция.

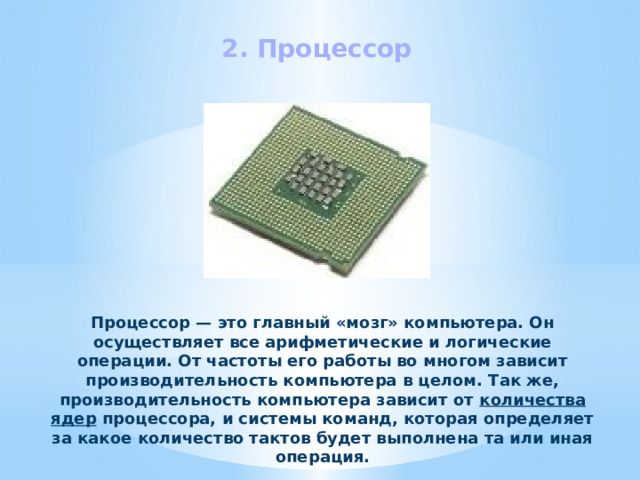

2. Процессор

Процессор — это главный «мозг» компьютера. Он осуществляет все арифметические и логические операции. От частоты его работы во многом зависит производительность компьютера в целом. Так же, производительность компьютера зависит от  количества ядер  процессора, и системы команд, которая определяет за какое количество тактов будет выполнена та или иная операция.

3. Оперативная память Часто этот элемент называют просто - память компьютера, так как она напрямую используется центральным процессором для хранения данных, обрабатываемых в процессе вычислений, и поэтому ее размер существенно влияет на производительность компьютера. Данные, находящиеся в оперативной памяти хранятся лишь то время, пока компьютер включен, и после каждой перезагрузки оперативная память обнуляется.

3. Оперативная память

Часто этот элемент называют просто - память компьютера, так как она напрямую используется центральным процессором для хранения данных, обрабатываемых в процессе вычислений, и поэтому ее размер существенно влияет на производительность компьютера. Данные, находящиеся в оперативной памяти хранятся лишь то время, пока компьютер включен, и после каждой перезагрузки оперативная память обнуляется.

4.Жесткий диск Отвечает за долгосрочное хранение данных на компьютере. Для доступа к информации, хранящейся на жестком диске требуется гораздо больше времени, чем в случае с оперативной памятью, поэтому объем жесткого диска влияет лишь на то, какое количество программ или файлов Вы сможете хранить на своем компьютере, а не на производительность и скорость работы компьютера. Однако, на жестком диске размещается файл подкачки, который используется операционной системой для компенсации нехватки объема оперативной памяти когда это необходимо, и размер этого файла все же может сказаться на эффективности работы компьютера. Ну и конечно, если забить до отказа раздел жесткого диска, на котором размещается  операционная система , это безусловно повлечет за собой серьезные проблемы в работе, такие как зависания, медленная работа компьютера и прочее.

4.Жесткий диск

Отвечает за долгосрочное хранение данных на компьютере. Для доступа к информации, хранящейся на жестком диске требуется гораздо больше времени, чем в случае с оперативной памятью, поэтому объем жесткого диска влияет лишь на то, какое количество программ или файлов Вы сможете хранить на своем компьютере, а не на производительность и скорость работы компьютера. Однако, на жестком диске размещается файл подкачки, который используется операционной системой для компенсации нехватки объема оперативной памяти когда это необходимо, и размер этого файла все же может сказаться на эффективности работы компьютера. Ну и конечно, если забить до отказа раздел жесткого диска, на котором размещается  операционная система , это безусловно повлечет за собой серьезные проблемы в работе, такие как зависания, медленная работа компьютера и прочее.

Операционная система (ОС) – комплекс программ, обеспечивающих взаимодействие всех аппаратных и программных частей компьютера между собой и взаимодействие пользователя и компьютера. ОС обеспечивает целостное функционирование всех компонентов компьютера, а также предоставляет пользователю доступ к аппаратным возможностям компьютера. Операционная система является базовой и необходимой составляющей ПО компьютера, без нее компьютер не может работать в принципе.

Операционная система (ОС) – комплекс программ, обеспечивающих взаимодействие всех аппаратных и программных частей компьютера между собой и взаимодействие пользователя и компьютера.

ОС обеспечивает целостное функционирование всех компонентов компьютера, а также предоставляет пользователю доступ к аппаратным возможностям компьютера. Операционная система является базовой и необходимой составляющей ПО компьютера, без нее компьютер не может работать в принципе.

5. Видеокарта Отвечает за долгосрочное хранение данных на компьютере. Для доступа к информации, хранящейся на жестком диске требуется гораздо больше времени, чем в случае с оперативной памятью, поэтому объем жесткого диска влияет лишь на то, какое количество программ или файлов Вы сможете хранить на своем компьютере, а не на производительность и скорость работы компьютера. Однако, на жестком диске размещается файл подкачки , который используется операционной системой для компенсации нехватки объема оперативной памяти когда это необходимо, и размер этого файла все же может сказаться на эффективности работы компьютера. Ну и конечно, если забить до отказа раздел жесткого диска, на котором размещается операционная система, это безусловно повлечет за собой серьезные проблемы в работе, такие как зависания, медленная работа компьютера и прочее.

5. Видеокарта

Отвечает за долгосрочное хранение данных на компьютере. Для доступа к информации, хранящейся на жестком диске требуется гораздо больше времени, чем в случае с оперативной памятью, поэтому объем жесткого диска влияет лишь на то, какое количество программ или файлов Вы сможете хранить на своем компьютере, а не на производительность и скорость работы компьютера. Однако, на жестком диске размещается файл подкачки , который используется операционной системой для компенсации нехватки объема оперативной памяти когда это необходимо, и размер этого файла все же может сказаться на эффективности работы компьютера. Ну и конечно, если забить до отказа раздел жесткого диска, на котором размещается операционная система, это безусловно повлечет за собой серьезные проблемы в работе, такие как зависания, медленная работа компьютера и прочее.

6.Оптический привод Данное устройство предназначено для чтения и записи информации на  CD-дисках . Более функциональные модели обладают возможностью чтения и записи различных форматов дисков, таких как DVD и Blu- Ray. Однако, в следствие обретения большой популярности флеш-памяти,оптические диски  постепенно выходят из моды, и если говорить об офисных компьютерах, в них часто отсутствует  оптический привод  за ненадобностью. Возможно, через некоторое время данные устройства полностью выйдут из употребления, как в свое время приводы для дискет (накопители на мягких дисках), но на данный момент, все же на прилавках магазинов все фильмы, музыка и видеоигры распространяются именно в формате компакт дисков.

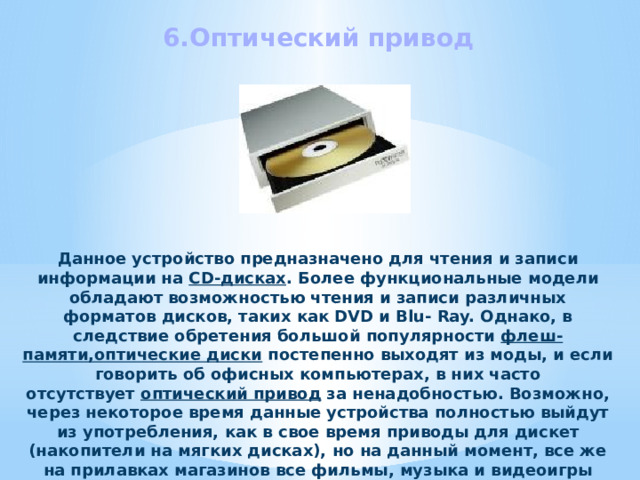

6.Оптический привод

Данное устройство предназначено для чтения и записи информации на  CD-дисках . Более функциональные модели обладают возможностью чтения и записи различных форматов дисков, таких как DVD и Blu- Ray. Однако, в следствие обретения большой популярности флеш-памяти,оптические диски  постепенно выходят из моды, и если говорить об офисных компьютерах, в них часто отсутствует  оптический привод  за ненадобностью. Возможно, через некоторое время данные устройства полностью выйдут из употребления, как в свое время приводы для дискет (накопители на мягких дисках), но на данный момент, все же на прилавках магазинов все фильмы, музыка и видеоигры распространяются именно в формате компакт дисков.

Компакт-диск (англ. Compact Disc или CD ) — многослойный пластмассовый диск диаметром 120 мм, толщиной 1.2 мм и с 15-мм отверстием в центре. Используется для записи/считывания информации с помощью инфракрасного лазера. Флеш‐память (англ. Flash-Memory ) — разновидность твердотельной полупроводниковой энергонезависимой перезаписываемой памяти. Опти́ческий диск (англ.  optical disc ) — собирательное название для носителей информации, выполненных в виде дисков, чтение с которых ведётся с помощью оптического (лазерного) излучения.

Компакт-диск (англ. Compact Disc или CD ) — многослойный пластмассовый диск диаметром 120 мм, толщиной 1.2 мм и с 15-мм отверстием в центре. Используется для записи/считывания информации с помощью инфракрасного лазера.

Флеш‐память (англ. Flash-Memory ) — разновидность твердотельной полупроводниковой энергонезависимой перезаписываемой памяти.

Опти́ческий диск (англ.  optical disc ) — собирательное название для носителей информации, выполненных в виде дисков, чтение с которых ведётся с помощью оптического (лазерного) излучения.

7. Блок питания В нашем списке этот элемент находится на последнем месте, однако он играет отнюдь не последнюю роль в работе ПК, так как этот прибор обеспечивает питанием все комплектующие компьютера, и правильный выбор блока питания является залогом надежной работы вашего компьютера.

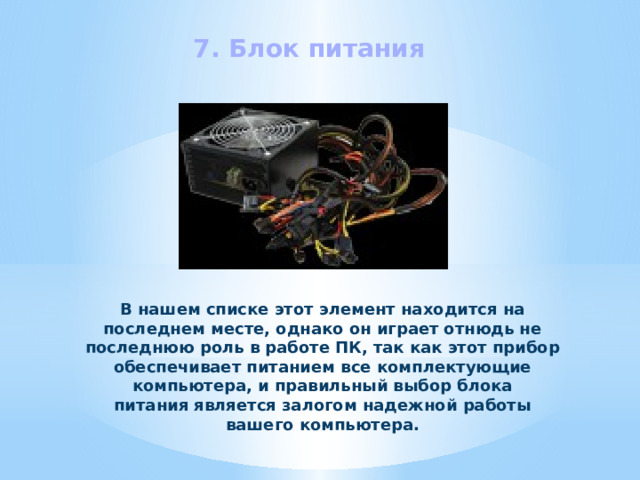

7. Блок питания

В нашем списке этот элемент находится на последнем месте, однако он играет отнюдь не последнюю роль в работе ПК, так как этот прибор обеспечивает питанием все комплектующие компьютера, и правильный выбор блока питания является залогом надежной работы вашего компьютера.

Таким образом, в данной статье мы рассмотрели стандартную конфигурацию среднестатистического системного блока персонального компьютера. Также, в составе системного блока могут находиться дополнительные PCI-устройства, такие как аудиокарта, сетевая плата, wi-fi адаптер и др.

Содержимое системного блока в значительной степени зависит от вычислительной системы в целом, её задач, целей и форм-фактора. В случае рационального использования, системный блок в большей степени соответствует потребностям вычислительной системы. В зависимости от вычислительной системы, в системном блоке могут находится различные компоненты аппаратного обеспечения:

  • Вычислительный блок в виде главной/системной/материнской платы с установленным на ней процессором, ОЗУ. Также могут быть установлены картами расширения (видеокарта, звуковая карта, сетевая плата).
  • Блок питания
  • Отсеки для периферийных устройств заполненные накопителями — жёстким диском(дисками), SSD, оптическим приводоми т. п.
  • Фронтальная панель может быть оборудована кнопками включения и перезагрузки, индикаторами питания и накопителей, гнёздами для подключения наушников и микрофона, интерфейсами передачи данных (USB, FireWire).
Типы корпусов (шасси) для системных блоков Корпус, защищающий внутренние компоненты компьютера от внешнего воздействия и механических повреждений, поддерживающий необходимый температурный режим внутри, экранирующий создаваемое внутренними компонентами электромагнитное излучение, может быть представлен различными по форме и пропорциям стандартными шасси (размеры указаны в миллиметрах): Горизонтальные: Desktop (533×419×152) FootPrint (406×406×152) SlimLine (406×406×101) UltraSlimLine (381×352×75) Desktop (533×419×152) FootPrint (406×406×152) SlimLine (406×406×101) UltraSlimLine (381×352×75) Вертикальные: MiniTower (152×432×432) MidiTower (173×432×490) BigTower (190×482×820) SuperFullTower (разные размеры) MiniTower (152×432×432) MidiTower (173×432×490) BigTower (190×482×820) SuperFullTower (разные размеры)

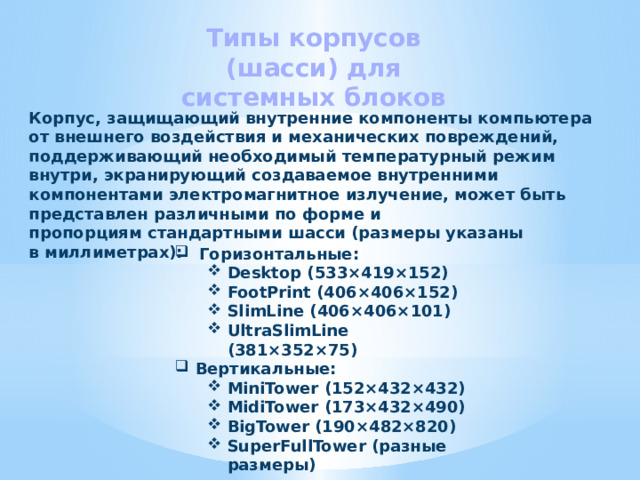

Типы корпусов (шасси) для системных блоков

Корпус, защищающий внутренние компоненты компьютера от внешнего воздействия и механических повреждений, поддерживающий необходимый температурный режим внутри, экранирующий создаваемое внутренними компонентами электромагнитное излучение, может быть представлен различными по форме и пропорциям стандартными шасси (размеры указаны в миллиметрах):

  • Горизонтальные:
  • Desktop (533×419×152) FootPrint (406×406×152) SlimLine (406×406×101) UltraSlimLine (381×352×75)
  • Desktop (533×419×152)
  • FootPrint (406×406×152)
  • SlimLine (406×406×101)
  • UltraSlimLine (381×352×75)
  • Вертикальные: MiniTower (152×432×432) MidiTower (173×432×490) BigTower (190×482×820) SuperFullTower (разные размеры)
  • MiniTower (152×432×432)
  • MidiTower (173×432×490)
  • BigTower (190×482×820)
  • SuperFullTower (разные размеры)
