Устройство сверлильных станков. Приёмы работы на настольном сверлильном станке.

§ 15. Устройство сверлильных станков. Приёмы работы на настольном сверлильном станке. Стр.107.

Автор учитель технологии: Борисов В.В.

Что такое сверление?

Какие виды сверл вы знаете?

Какие инструменты для сверления вам знакомы?

Сверлильный станок относится к технологическим машинам.

Как видно из названия, он предназначен для высверливания отверстий в различных материалах, также с его помощью можно рассверливать, зенковать отверстия, нарезать внутреннюю резьбу, полировать и шлифовать.

Настольный сверлильный станок:

1 — станина; 2 — стол;

3 — кнопки пуска и остановки электродвигателя;

4 — патрон; 5 — шпиндель;

6 — шпиндельная бабка;

7 — шкив ступенчатый; 8 — защитный кожух; 9 — ремень приводной;

10 — электродвигатель;

11 — штурвал ручной подачи шпинделя

Вертикально-сверлильный станок напольного типа:

1— плита; 2 — стол;

3 — шпиндель; 4 — коробка подач;

5 — защитный кожух; 6 — электродвигатель:

7— штурвал ручной подачи шпинделя;

8— станина;

9— рукоятка вертикального перемещения стола

Внутреннее устройство шпиндельной коробки с реечным механизмом и ременная передача

Сквозное

Глухое

Сверление металла и других конструкционных материалов — слесарная операция, во время которой получают цилиндрическое отверстие в сплошном материале с помощью сверла.

На современном производстве применяют спиральные свёрла с цилиндрическим и коническим хвостовиком.

КИНЕМАТИЧЕСКАЯ СХЕМА СТАНКА

На современном производстве применяют спиральные свёрла с

цилиндрическим и коническим хвостовиком .

- Сверло нужного диаметра должно быть надежно закреплено в патроне

- Если сверло установлено правильно, его вершина остается неподвижной.

Сверло с коническим хвостовиком предназначено для закрепления в шпинделе станка .

Способы крепления заготовок на столе сверлильного станка зависят от размеров, формы, диаметра сверла, необходимой точности обработки и производственных условий.

Правила безопасной работы при сверлении

1. Сверление необходимо выполнять в рабочей форме и защитных очках.

2. При подготовке к работе на станке нужно надёжно закрепить зажимное устройство и обрабатываемую заготовку.

3. Нельзя выполнять сверление в рукавицах.

4. Не следует нажимать сильно на рычаг подачи при сверлении заготовок, особенно при использовании свёрл малых диаметров.

5. Нельзя оставлять включённый станок без присмотра.

6. Нельзя передавать и принимать какие-либо предметы через зону обработки при включённом станке.

7. Необходимо периодически удалять стружки с обрабатываемой заготовки в специальный ящик, используя для этого крючки и щётки-смётки.

Порядок выполнения работы

1.Наденьте рабочую форму (застегните халат на все пуговицы, наденьте головной убор) и защитные очки.

2. Подготовьте рабочее место. Осмотрите станок, при необходимости установите ростовую подставку. С помощью учителя закрепите машинные тиски и сверло в патроне станка.

3. Проведите контрольный пуск сверлильного станка нажатием на кнопку «Пуск», затем выключите станок нажатием на красную кнопку «Стоп». Повторите эти операции 2—3 раза.

4. Подготовьте заготовку. На осевой линии заготовки таблички наметьте кернером две точки.

Порядок выполнения работы

5. Закрепите заготовку в машинных тисках. Проверьте надёжность крепления.

6. Включите станок. Осторожно подведите сверло к на-керненной точке — центру отверстия. Постепенно усиливая нажим на ручку подачи, просверлите отверстие. Чтобы не сломать сверло, перед окончанием работы и выходом сверла из отверстия уменьшите нажим. Закончив сверление, выключите станок кнопкой «Стоп».

7. Освободите заготовку из машинных тисков. Уберите рабочее место, стружки сметите в специальный ящик. Вымойте руки.

Основные понятия и термины: сверлильный станок, спиральное сверло, сверлильный патрон, ключ для патрона, машинные тиски, ручные слесарные тисочки.

Вопросы

1. Расскажите об операции сверления. Какое оборудование применяют для сверления металла?

2. От каких факторов зависит способ крепления заготовки при её сверлении на сверлильном станке?

3. Перечислите основные правила безопасной работы при сверлении заготовок на сверлильном станке. Обоснуйте необходимость их соблюдения.

Дом. задание

Найдите в Интернете профессии, связанные со сверлением металла на сверлильных станках. Какими знаниями и навыками должны обладать люди этих профессий?

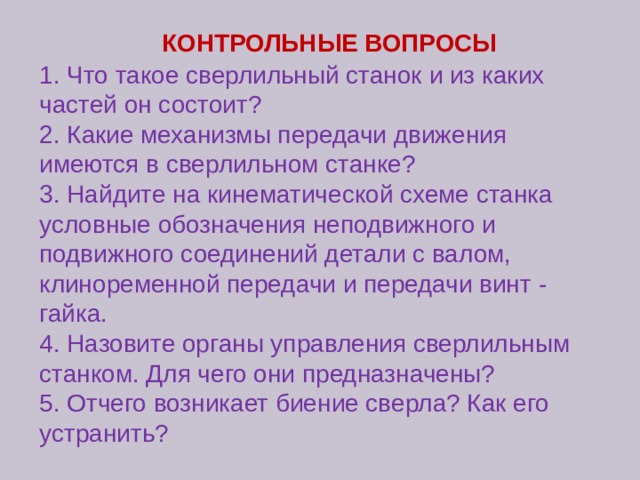

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Что такое сверлильный станок и из каких частей он состоит?

2. Какие механизмы передачи движения имеются в сверлильном станке?

3. Найдите на кинематической схеме станка условные обозначения неподвижного и подвижного соединений детали с валом, клиноременной передачи и передачи винт - гайка.

4. Назовите органы управления сверлильным станком. Для чего они предназначены?

5. Отчего возникает биение сверла? Как его устранить?
