Виды соединения приемников

ВИДЫ СОЕДИНЕНИЯ ПРОВОДНИКОВ

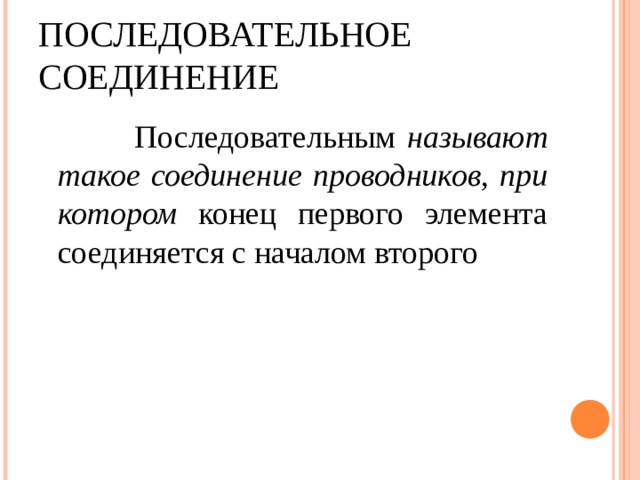

ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ

Последовательным называют такое соединение проводников, при котором конец первого элемента соединяется с началом второго

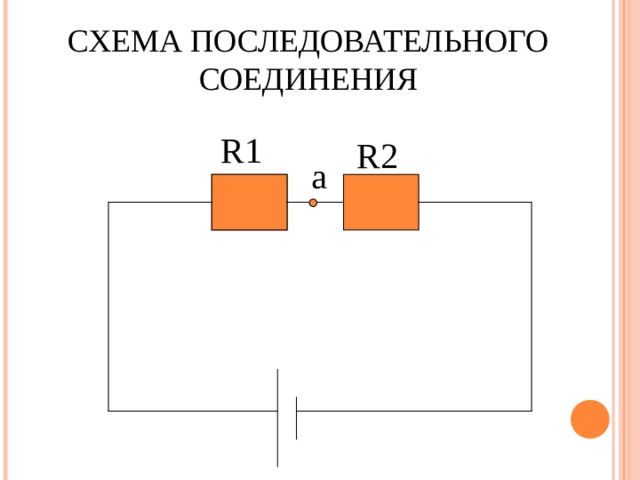

СХЕМА ПОСЛЕДОВАТЕЛЬНОГО СОЕДИНЕНИЯ

R1

R2

a

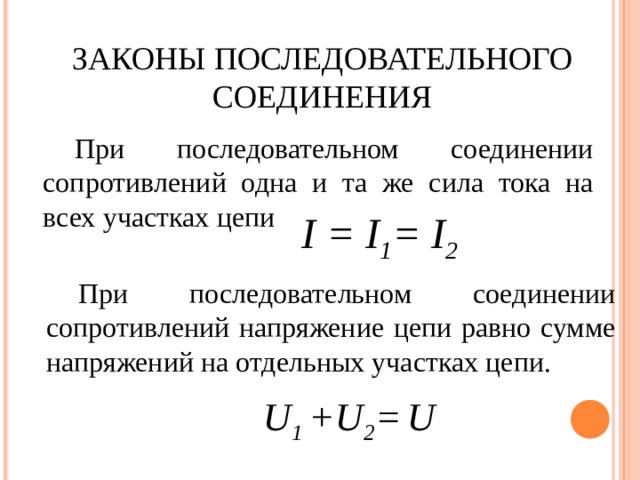

ЗАКОНЫ ПОСЛЕДОВАТЕЛЬНОГО СОЕДИНЕНИЯ

При последовательном соединении сопротивлений одна и та же сила тока на всех участках цепи

I = I 1 = I 2

При последовательном соединении сопротивлений напряжение цепи равно сумме напряжений на отдельных участках цепи.

U 1 +U 2 = U

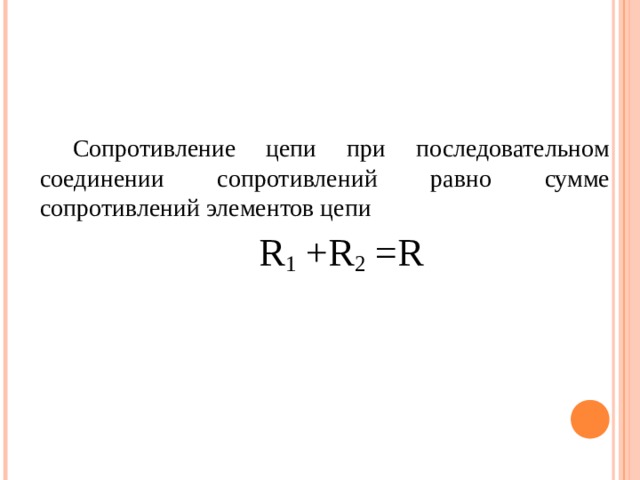

Сопротивление цепи при последовательном соединении сопротивлений равно сумме сопротивлений элементов цепи

R 1 +R 2 =R

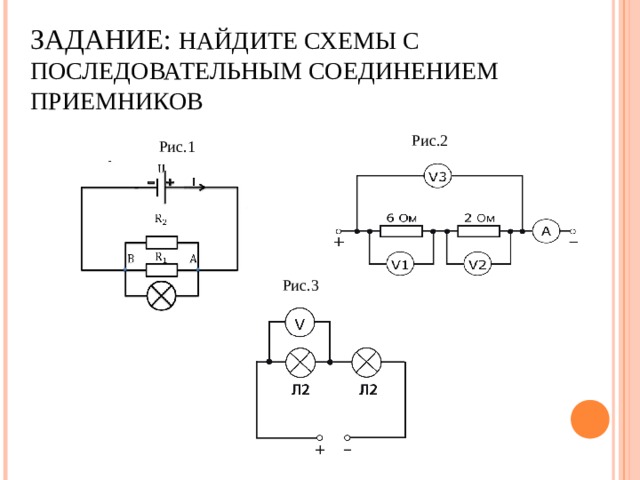

ЗАДАНИЕ: НАЙДИТЕ СХЕМЫ С ПОСЛЕДОВАТЕЛЬНЫМ СОЕДИНЕНИЕМ ПРИЕМНИКОВ

Рис.2

Рис.1

Рис.3

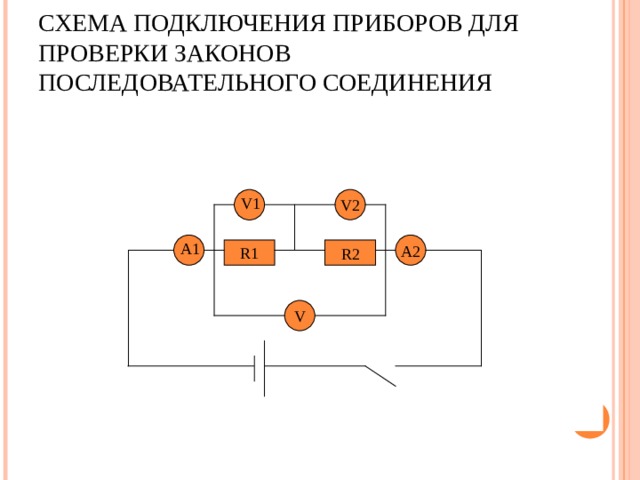

СХЕМА ПОДКЛЮЧЕНИЯ ПРИБОРОВ ДЛЯ ПРОВЕРКИ ЗАКОНОВ ПОСЛЕДОВАТЕЛЬНОГО СОЕДИНЕНИЯ

V2

V1

A2

A1

R1

R2

V

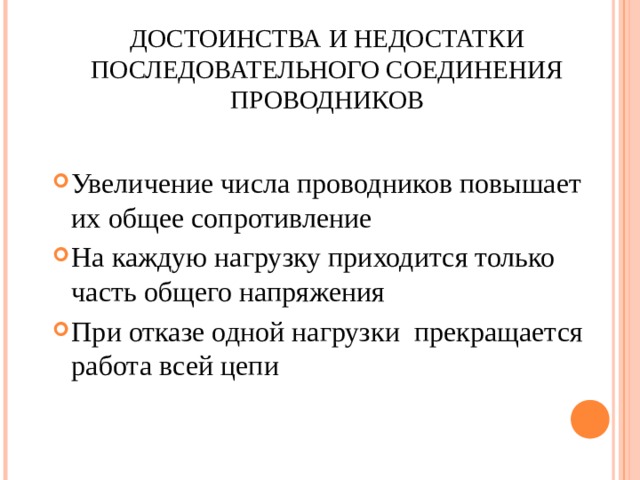

ДОСТОИНСТВА И НЕДОСТАТКИ ПОСЛЕДОВАТЕЛЬНОГО СОЕДИНЕНИЯ ПРОВОДНИКОВ

• Увеличение числа проводников повышает их общее сопротивление
• На каждую нагрузку приходится только часть общего напряжения
• При отказе одной нагрузки прекращается работа всей цепи

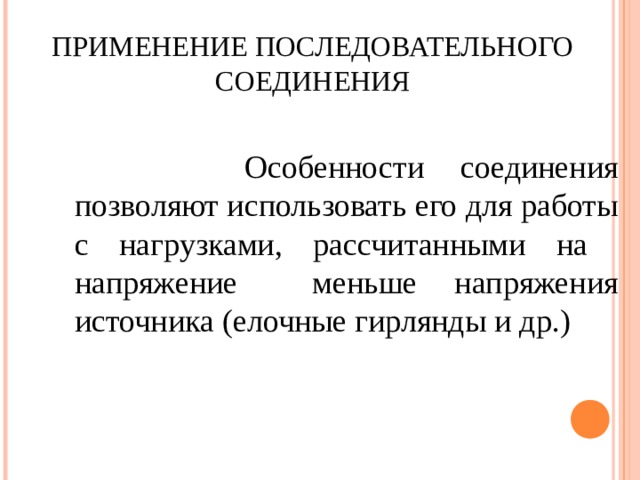

ПРИМЕНЕНИЕ ПОСЛЕДОВАТЕЛЬНОГО СОЕДИНЕНИЯ

Особенности соединения позволяют использовать его для работы с нагрузками, рассчитанными на напряжение меньше напряжения источника (елочные гирлянды и др. )

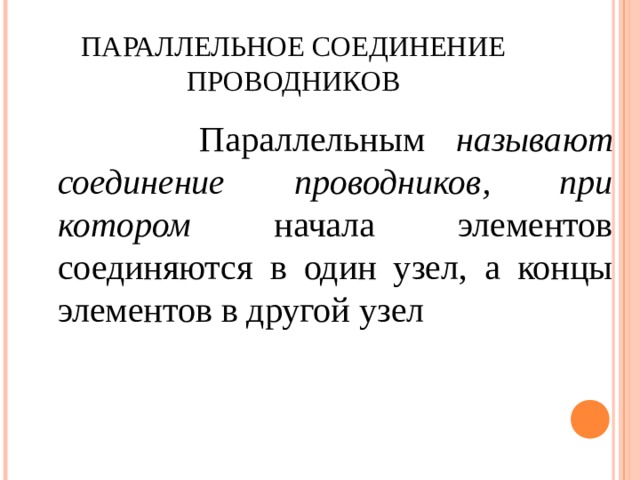

ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ

Параллельным называют соединение проводников, при котором начала элементов соединяются в один узел, а концы элементов в другой узел

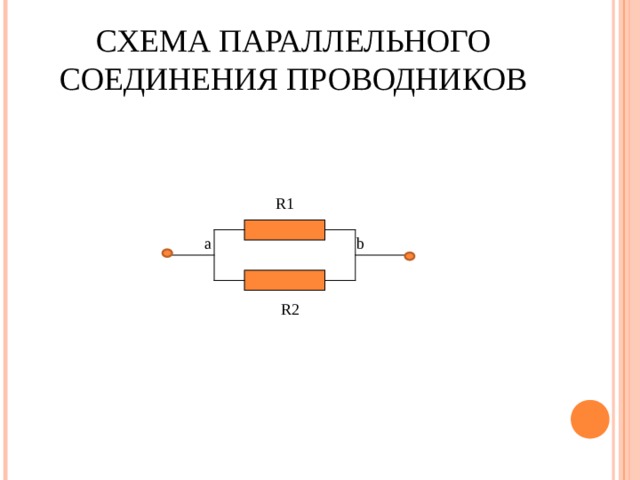

СХЕМА ПАРАЛЛЕЛЬНОГО СОЕДИНЕНИЯ ПРОВОДНИКОВ

R1

a

b

R2

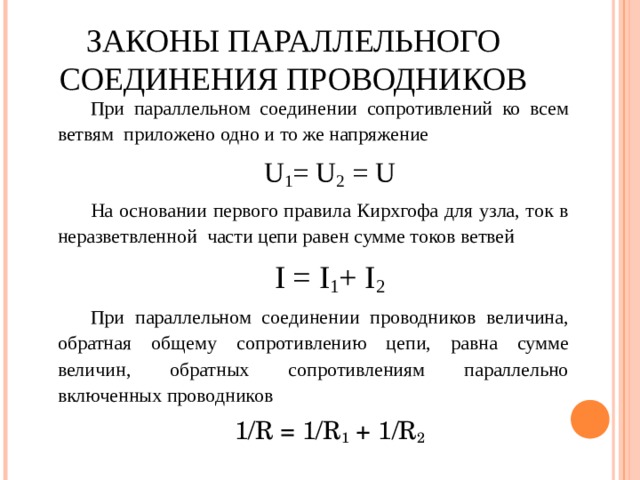

ЗАКОНЫ ПАРАЛЛЕЛЬНОГО СОЕДИНЕНИЯ ПРОВОДНИКОВ

При параллельном соединении сопротивлений ко всем ветвям приложено одно и то же напряжение

U 1 = U 2 = U

На основании первого правила Кирхгофа для узла, ток в неразветвленной части цепи равен сумме токов ветвей

I = I 1 + I 2

При параллельном соединении проводников величина, обратная общему сопротивлению цепи, равна сумме величин, обратных сопротивлениям параллельно включенных проводников

1/R = 1/R 1 + 1/R 2

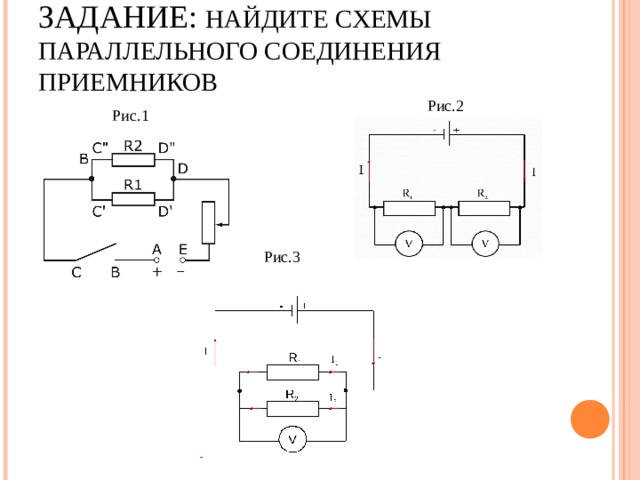

ЗАДАНИЕ: НАЙДИТЕ СХЕМЫ ПАРАЛЛЕЛЬНОГО СОЕДИНЕНИЯ ПРИЕМНИКОВ

Рис.2

Рис.1

Рис.3

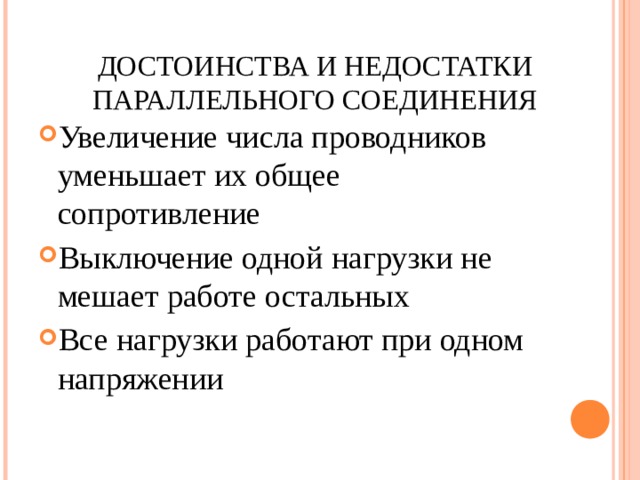

ДОСТОИНСТВА И НЕДОСТАТКИ ПАРАЛЛЕЛЬНОГО СОЕДИНЕНИЯ

• Увеличение числа проводников уменьшает их общее сопротивление
• Выключение одной нагрузки не мешает работе остальных
• Все нагрузки работают при одном напряжении

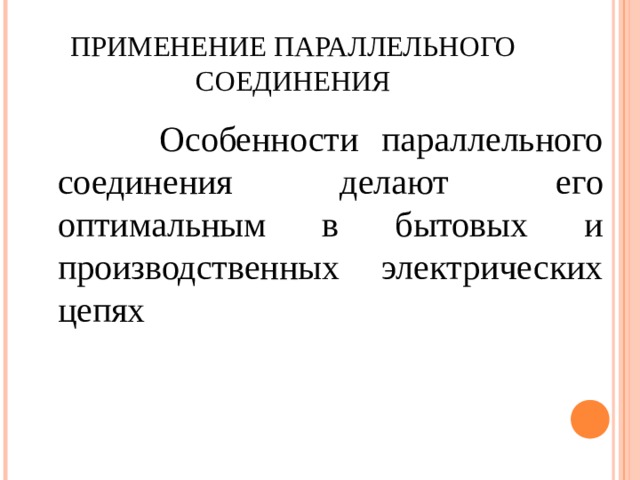

ПРИМЕНЕНИЕ ПАРАЛЛЕЛЬНОГО СОЕДИНЕНИЯ

Особенности параллельного соединения делают его оптимальным в бытовых и производственных электрических цепях

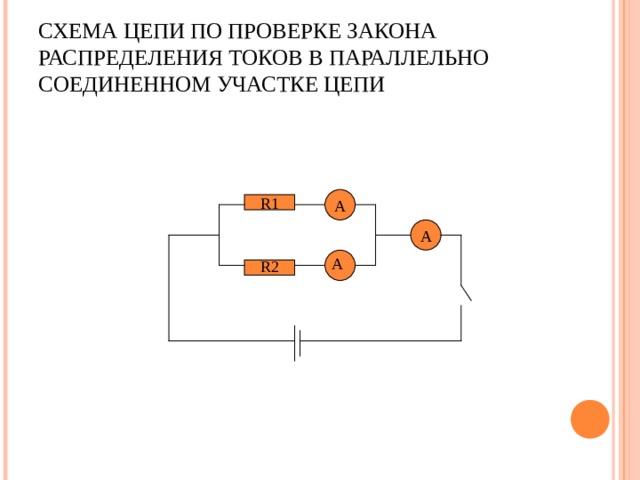

СХЕМА ЦЕПИ ПО ПРОВЕРКЕ ЗАКОНА РАСПРЕДЕЛЕНИЯ ТОКОВ В ПАРАЛЛЕЛЬНО СОЕДИНЕННОМ УЧАСТКЕ ЦЕПИ

А

R 1

А

А

R 2

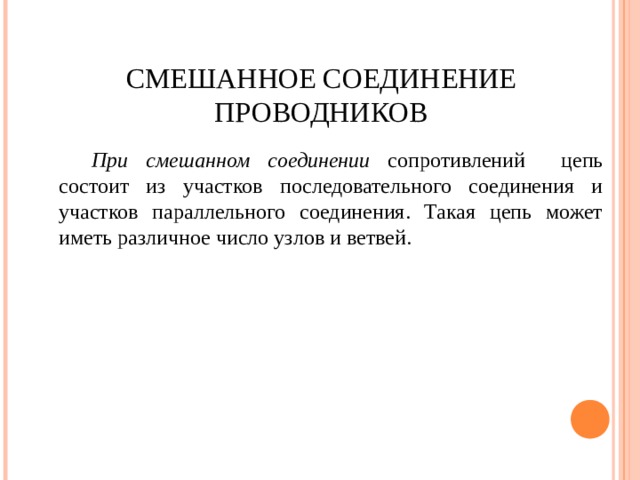

СМЕШАННОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ

При смешанном соединении сопротивлений цепь состоит из участков последовательного соединения и участков параллельного соединения. Такая цепь может иметь различное число узлов и ветвей.

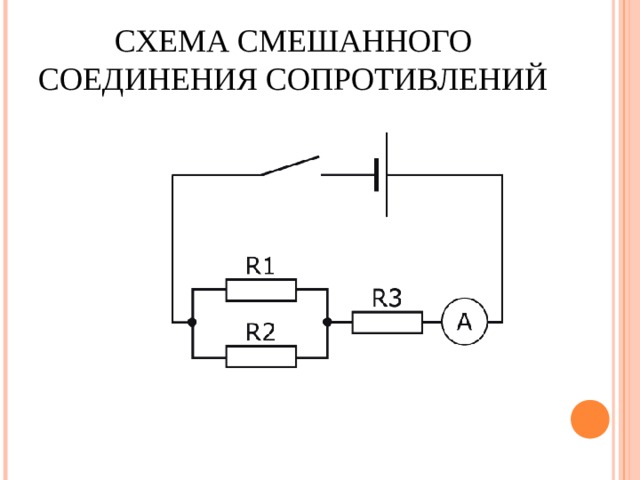

СХЕМА СМЕШАННОГО СОЕДИНЕНИЯ СОПРОТИВЛЕНИЙ

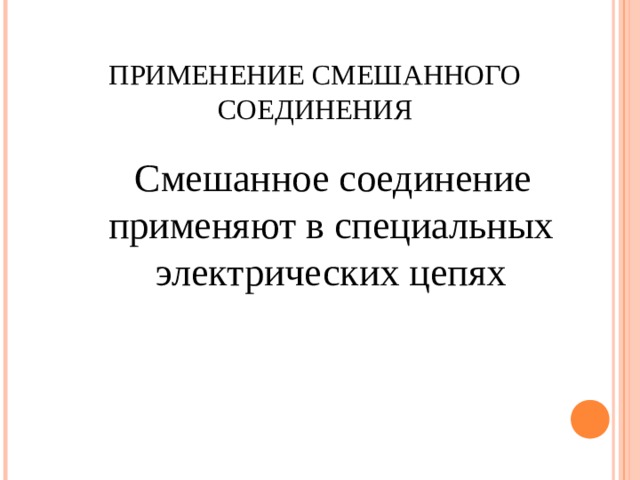

ПРИМЕНЕНИЕ СМЕШАННОГО СОЕДИНЕНИЯ

Смешанное соединение применяют в специальных электрических цепях

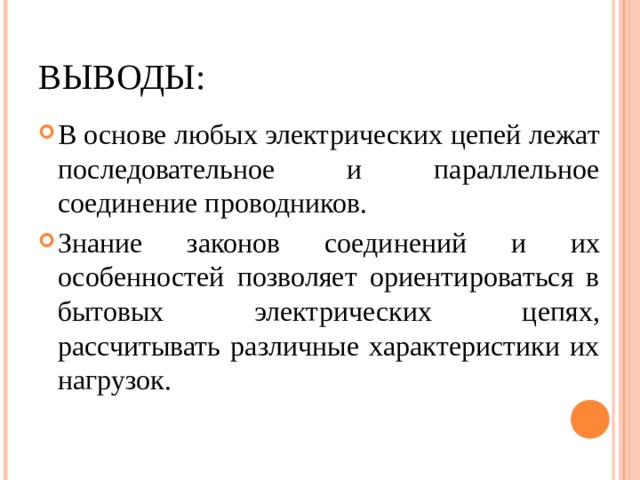

ВЫВОДЫ:

• В основе любых электрических цепей лежат последовательное и параллельное соединение проводников.
• Знание законов соединений и их особенностей позволяет ориентироваться в бытовых электрических цепях, рассчитывать различные характеристики их нагрузок.

ЖЕЛАЮ УСПЕХОВ!
