Закон Ома для участка цепи Решение задач. 8 класс. Дистанционное обучение

28.02.23. Изучить параграфы 38,39,40. проработать презентацию. Разобрать и записать задачи. Оформить конспект урока.

Выполнить самостоятельную работу .

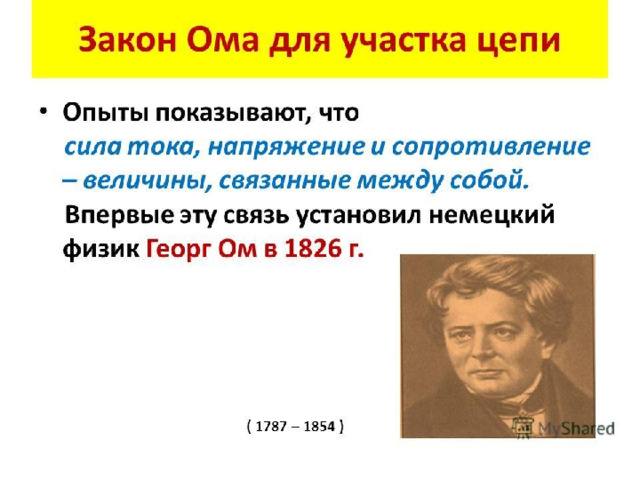

Закон Ома

для участка цепи

Решение задач

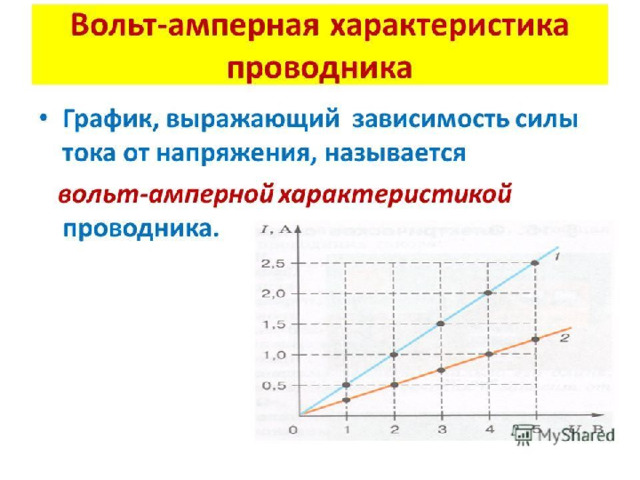

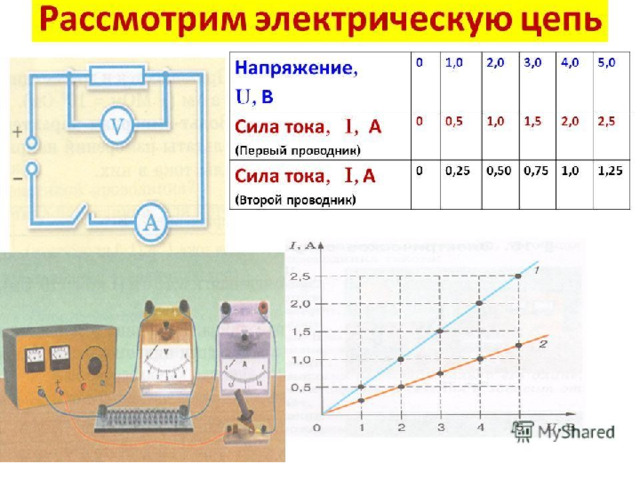

Зависимость силы тока от напряжения

I ~ U

2В

3В

4В

U, В

I, А

I, А

0,4 А

0,6 А

0,8 А

0,8

0,6

Линейная зависимость или

0,4

прямая пропорциональность

0,2

U, B

0

3

2

1

4

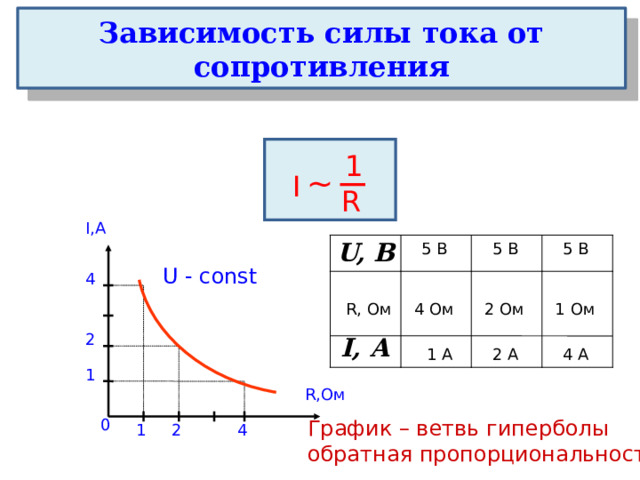

Зависимость силы тока от сопротивления

1

~

I

R

I,А

5 В

5 В

5 В

U, В

I, А

U - const

4

2 Ом

1 Ом

4 Ом

R, Ом

2

4 А

2 А

1 А

1

R,Ом

0

График – ветвь гиперболы

обратная пропорциональность

2

4

1

• Задачи на Закон Ома.
• ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ

• Задача № 1. Какова сила тока в резисторе, если его сопротивление 12 Ом, а напряжение на нем 120 В?

Задача № 2. Сопротивление проводника 6 Ом, а сила тока в нем 0,2 А. Определите напряжение на концах проводника.

Задача № 3. Определите сопротивление проводника, если при напряжении 110 В сила тока в нем 2 А.

Задача № 4. По графикам зависимости силы тока от напряжения определите сопротивление каждого проводника.

Задача № 5. Чему равна сила тока в электрической лампе карманного фонаря, если сопротивление нити накала 16,6 Ом и лампа подключена к батарейке напряжением 2,5 В?

Задача № 6. Электрический утюг включен в сеть с напряжением

220 В. Какова сила тока в нагревательном элементе утюга, если сопротивление его равно 48,4 Ом?

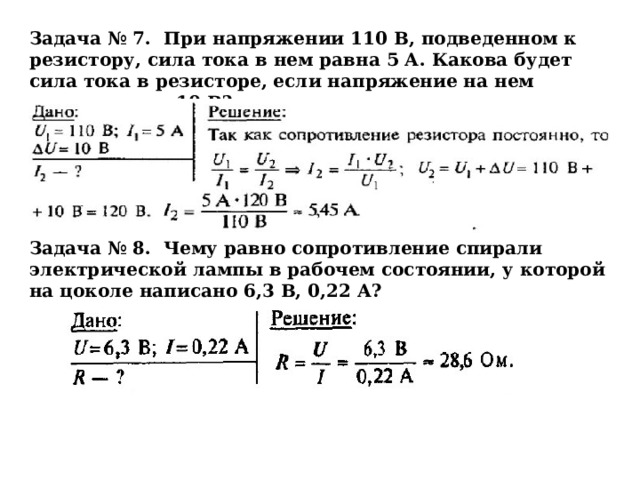

Задача № 7. При напряжении 110 В, подведенном к резистору, сила тока в нем равна 5 А. Какова будет сила тока в резисторе, если напряжение на нем увеличить на 10 В?

Задача № 8. Чему равно сопротивление спирали электрической лампы в рабочем состоянии, у которой на цоколе написано 6,3 В, 0,22 А?

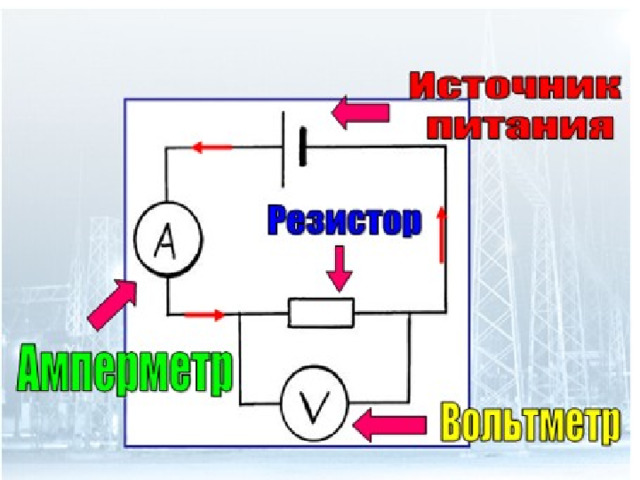

Задача № 9. Показание вольтметра, присоединенного к горящей электрической лампе накаливания, равно 120 В, а амперметра, измеряющего силу тока в лампе, 0,5 А. Чему равно сопротивление лампы? Начертите схему включения лампы, вольтметра и амперметра.

Самостоятельная работа по физике

Закон Ома для участка

1. Как изменяется сопротивление проводника при увеличении напряжения на его концах?

2. Каково напряжение на концах проводника сопротивлением 40 Ом, если сила тока в проводнике 0,1 А?

3. Определите по графику (рис. 56)

сопротивление проводника.
