Зазоры и натяги

Неманское СУВУ закрытого типа

ТИПЫ ПОСАДОК

Подготовил: мастер п/о Чукардин В.И.

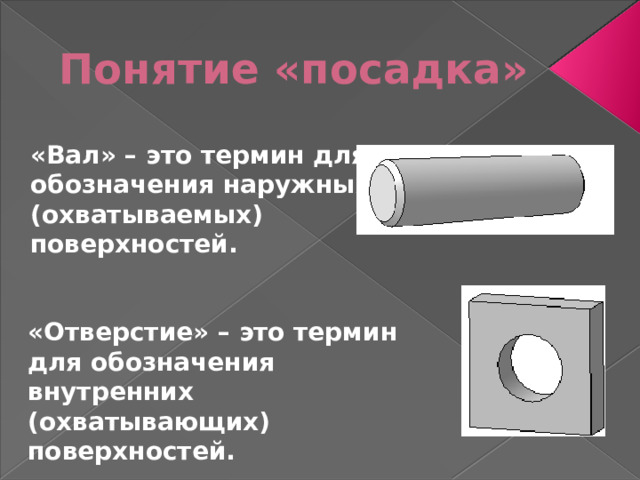

Понятие «посадка»

«Вал» – это термин для обозначения наружных (охватываемых) поверхностей.

«Отверстие» – это термин для обозначения внутренних (охватывающих) поверхностей.

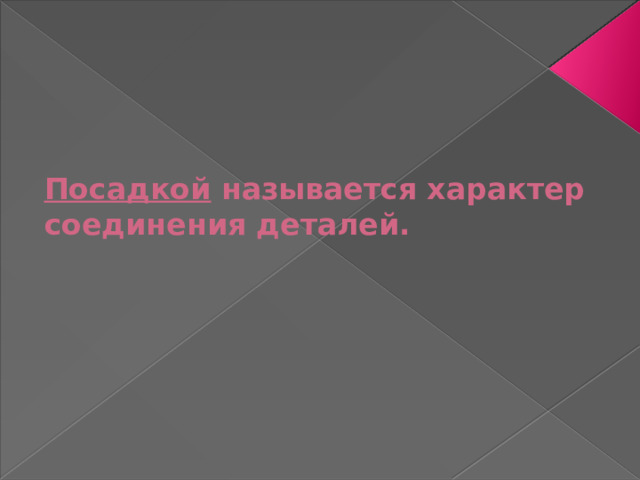

Посадкой называется характер соединения деталей.

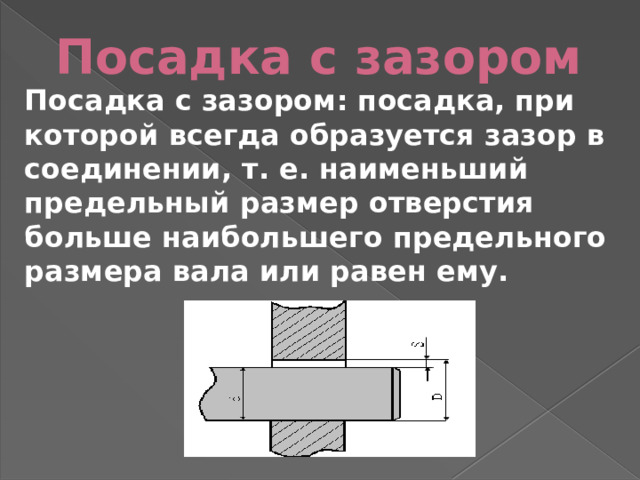

Посадка с зазором

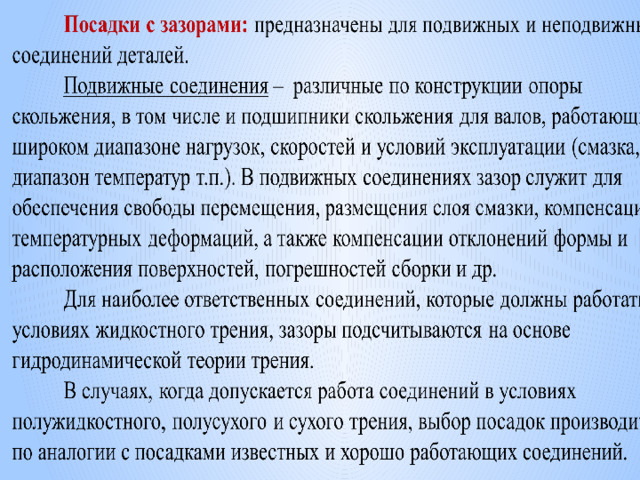

Посадка с зазором: посадка, при которой всегда образуется зазор в соединении, т. е. наименьший предельный размер отверстия больше наибольшего предельного размера вала или равен ему.

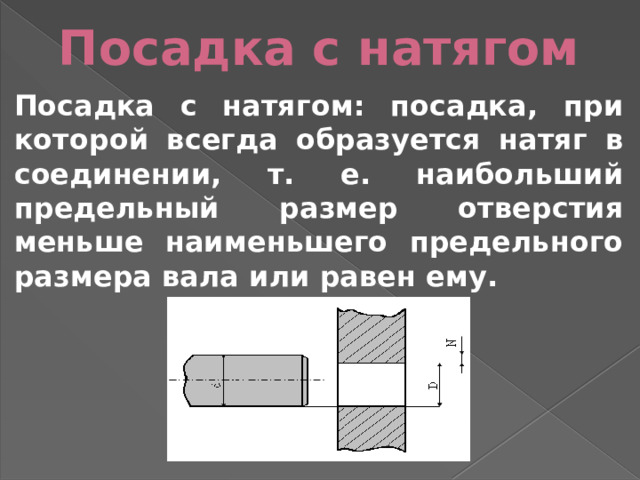

Посадка с натягом

Посадка с натягом: посадка, при которой всегда образуется натяг в соединении, т. е. наибольший предельный размер отверстия меньше наименьшего предельного размера вала или равен ему.

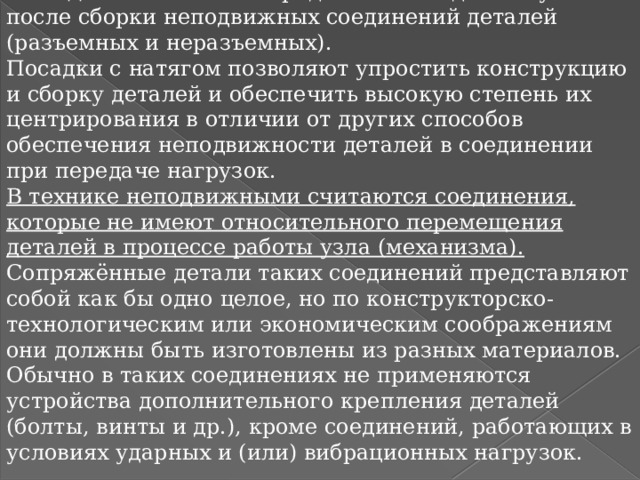

Посадки с натягами предназначены для получения после сборки неподвижных соединений деталей (разъемных и неразъемных).

Посадки с натягом позволяют упростить конструкцию и сборку деталей и обеспечить высокую степень их центрирования в отличии от других способов обеспечения неподвижности деталей в соединении при передаче нагрузок.

В технике неподвижными считаются соединения, которые не имеют относительного перемещения деталей в процессе работы узла (механизма). Сопряжённые детали таких соединений представляют собой как бы одно целое, но по конструкторско-технологическим или экономическим соображениям они должны быть изготовлены из разных материалов. Обычно в таких соединениях не применяются устройства дополнительного крепления деталей (болты, винты и др.), кроме соединений, работающих в условиях ударных и (или) вибрационных нагрузок.

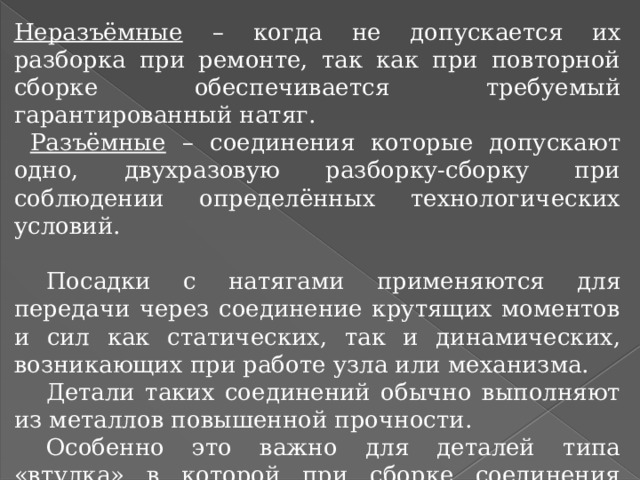

Неразъёмные – когда не допускается их разборка при ремонте, так как при повторной сборке обеспечивается требуемый гарантированный натяг.

Разъёмные – соединения которые допускают одно, двухразовую разборку-сборку при соблюдении определённых технологических условий.

Посадки с натягами применяются для передачи через соединение крутящих моментов и сил как статических, так и динамических, возникающих при работе узла или механизма.

Детали таких соединений обычно выполняют из металлов повышенной прочности.

Особенно это важно для деталей типа «втулка» в которой при сборке соединения возникают большие напряжения растяжения.

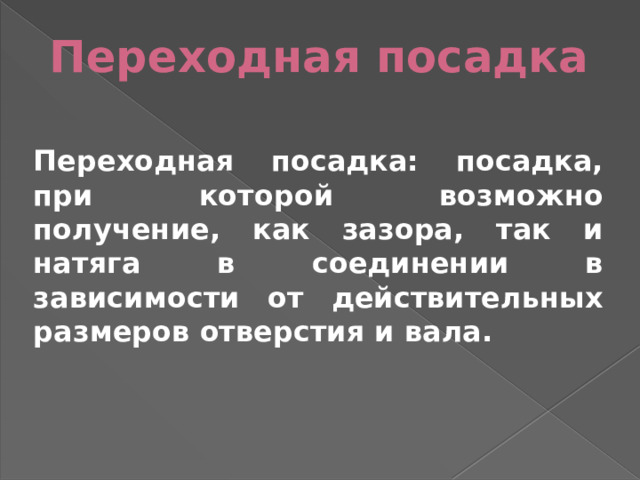

Переходная посадка

Переходная посадка: посадка, при которой возможно получение, как зазора, так и натяга в соединении в зависимости от действительных размеров отверстия и вала.

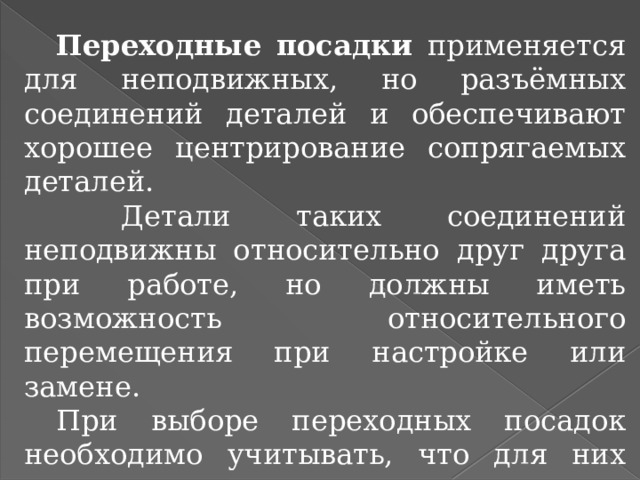

Переходные посадки применяется для неподвижных, но разъёмных соединений деталей и обеспечивают хорошее центрирование сопрягаемых деталей.

Детали таких соединений неподвижны относительно друг друга при работе, но должны иметь возможность относительного перемещения при настройке или замене.

При выборе переходных посадок необходимо учитывать, что для них характерна возможность получения как зазоров, так и натягов.

Натяги, получающиеся в переходных посадках, имеют относительно малую величину и обычно не требуют проверки деталей на прочность, за исключением отдельных тонкостенных деталей. Эти натяги недостаточны для передачи соединением значительных крутящих моментов или усилий.

Получение натяга в каждом из собранных соединений без предварительной сортировки деталей не гарантировано.

Поэтому переходные посадки применяют с дополнительным креплением соединяемых деталей шпонками, штифтами, винтами и др. Иногда эти посадки применяют без дополнительного крепления, например, когда сдвигающие силы весьма малы, при значительной длине соединения, если относительная неподвижность деталей в соединении не является обязательным условием их качественной работы и др.

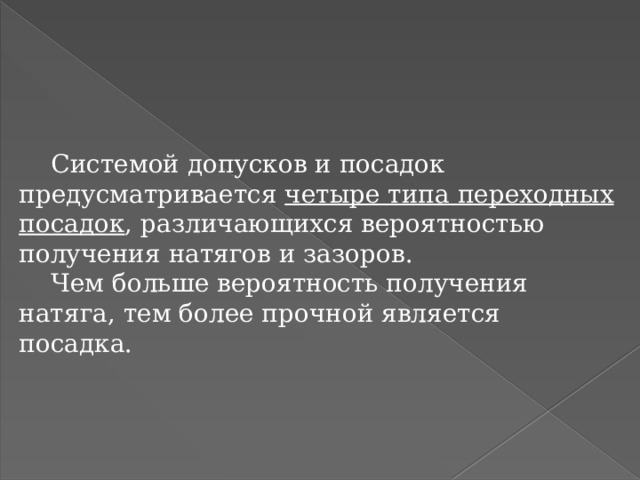

Системой допусков и посадок предусматривается четыре типа переходных посадок , различающихся вероятностью получения натягов и зазоров.

Чем больше вероятность получения натяга, тем более прочной является посадка.

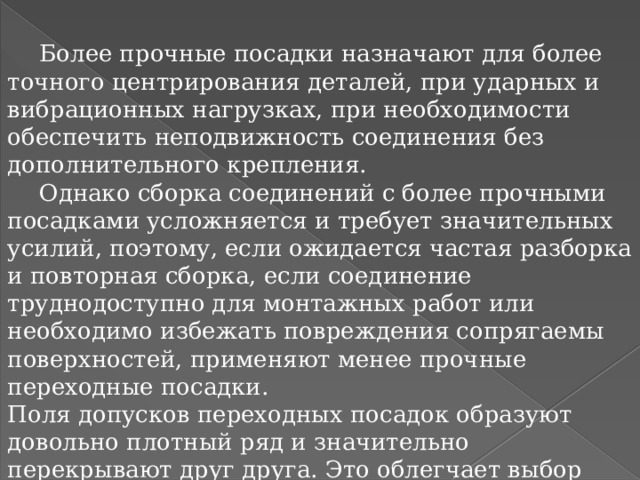

Более прочные посадки назначают для более точного центрирования деталей, при ударных и вибрационных нагрузках, при необходимости обеспечить неподвижность соединения без дополнительного крепления.

Однако сборка соединений с более прочными посадками усложняется и требует значительных усилий, поэтому, если ожидается частая разборка и повторная сборка, если соединение труднодоступно для монтажных работ или необходимо избежать повреждения сопрягаемы поверхностей, применяют менее прочные переходные посадки.

Поля допусков переходных посадок образуют довольно плотный ряд и значительно перекрывают друг друга. Это облегчает выбор посадок для соединений, чувствительных к изменению зазоров и натягов.

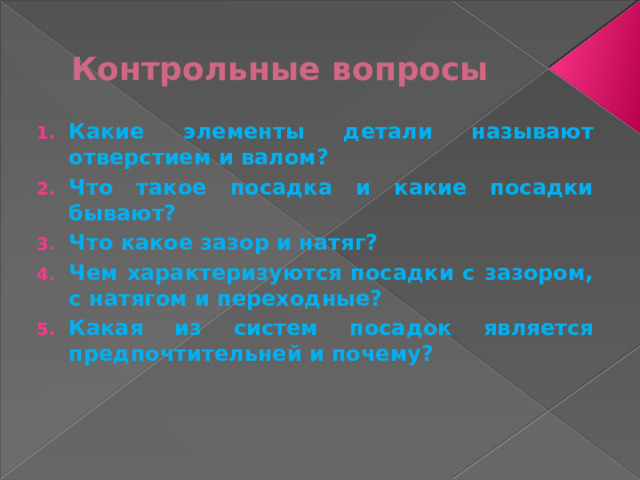

Контрольные вопросы

• Какие элементы детали называют отверстием и валом?
• Что такое посадка и какие посадки бывают?
• Что какое зазор и натяг?
• Чем характеризуются посадки с зазором, с натягом и переходные?
• Какая из систем посадок является предпочтительней и почему?
