Амперметр и вольтметр

Амперметр, Вольтметр.

ИЗМЕРЕНИЕ СИЛЫ ТОКА В УЧАСТКЕ ЦЕПИ

• Для измерения силы тока существует измерительный прибор - амперметр.

:

Условное обозначение амперметра

на электрической схеме :

• При включении амперметра в электрическую цепь необходимо знать :

1 Амперметр включается в электрическую цепь

последовательно с тем элементом цепи,

силу тока в котором необходимо измерить .

2 . При подключении надо соблюдать

полярность : "+" амперметра подключается к "+" источника тока, а "минус" амперметра - к "минусу" источника тока.

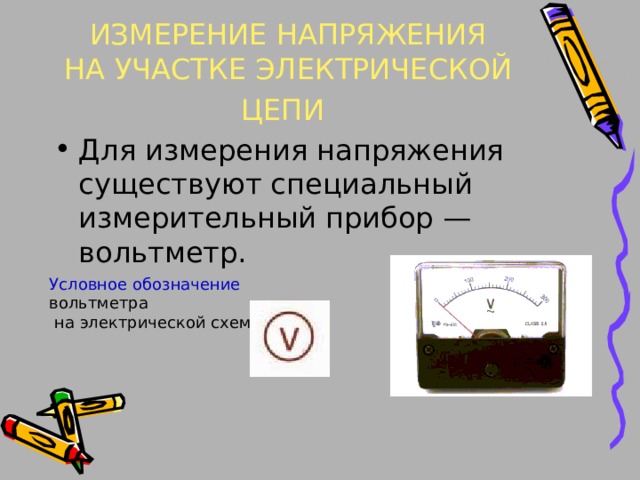

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ НА УЧАСТКЕ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ

• Для измерения напряжения существуют специальный измерительный прибор — вольтметр.

Условное обозначение вольтметра

на электрической схеме:

При включении вольтметра в электрическую цепь необходимо соблюдать два правила:

• 1. Вольтметр подключается параллельно участку цепи, на котором будет измеряться напряжение;

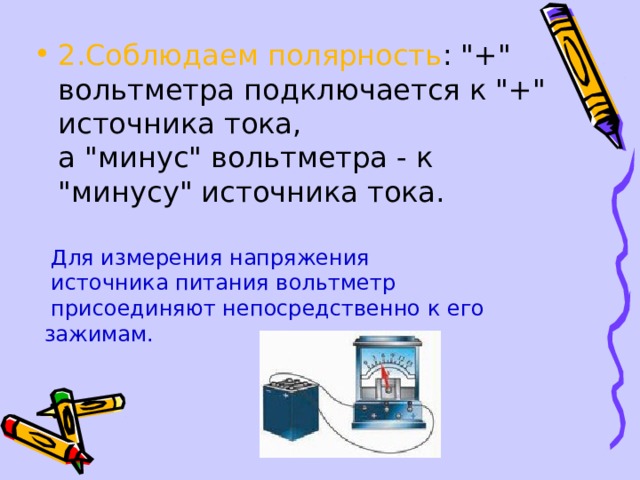

• 2.Соблюдаем полярность : "+" вольтметра подключается к "+" источника тока, а "минус" вольтметра - к "минусу" источника тока.

Для измерения напряжения

источника питания вольтметр

присоединяют непосредственно к его зажимам.

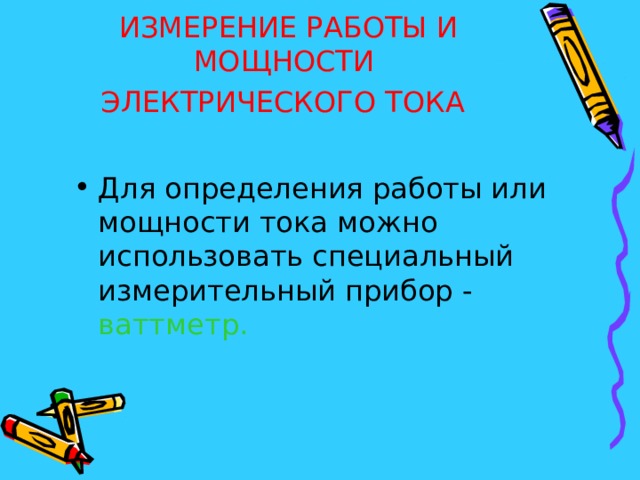

ИЗМЕРЕНИЕ РАБОТЫ И МОЩНОСТИ ЭЛЕКТРИЧЕСКОГО ТОКА

• Для определения работы или мощности тока можно использовать специальный измерительный прибор - ваттметр.

• При отсутствии ваттметра пользуются одновременным подключением двух измерительных приборов к нужному участку цепи: амперметра и вольтметра.

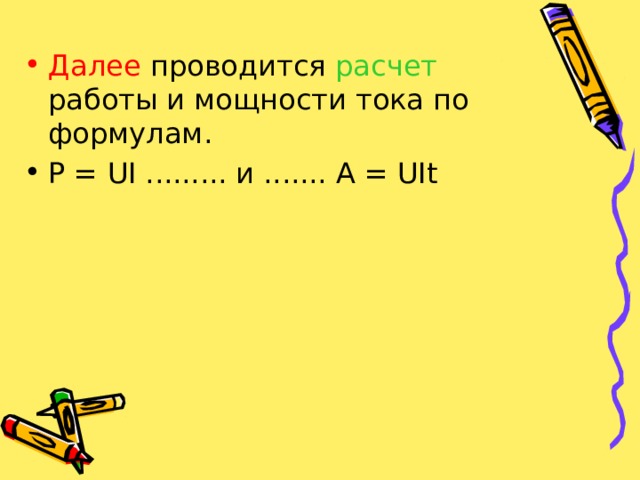

• Далее проводится расчет работы и мощности тока по формулам.

• P = UI ......... и ....... A = UIt
