Лабораторная работа №12

Учреждение образования

«Мозырский государственный профессиональный лицей геологии»

Учебный предмет «Оборудование швейного производства»

Инструкция

по выполнению лабораторно – практического занятия

«Заправка ниток в машине для выполнения зигзагообразной строчки, выполнение основных регулировок»

Мозырь 2018

Цель работы: изучить назначение, технические характеристики, и принцип работы машин челночного стежка специального назначения, провести сравнительный анализ машин: зигзагообразной строчки 426 кл. и . Juki (Джуки) серии LZ-2290A

Оснащение работы: Машина зигзагообразной строчки фирмы Juki (Джуки) серии LZ-2290A, машина 426 кл, набор игл, отвертка, набор ниток, образцы ткани различного ассортимента.

Порядок выполнения работы

Работа выполняется в лаборатории, где на рабочем месте установлена головка машины. Перед работой необходимо пройти инструктаж по безопасным условиям труда.

I Краткие теоретические сведения:

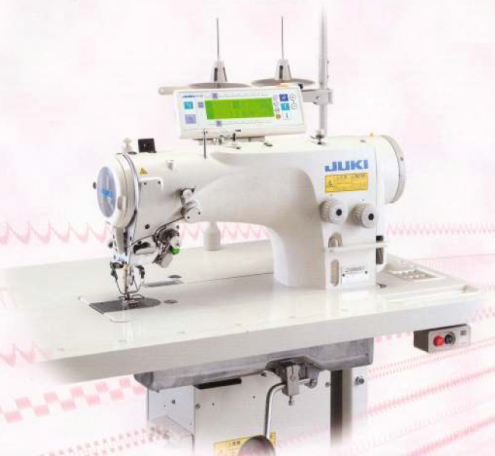

1. Простая в обращении швейная машина серии LZ-2290A исключительно универсальна в применении, так как может выполнять различные зигзагообразные шаблоны. Эта машина исполнена в двух моделях, одна со стандартными техническими характеристиками, а другая предотвращает проскальзывание материала. Обе модели подразделяются на два типа, т.е. с применением незначительного количества смазки и не требующей смазки, что предотвращает появление на швейных изделиях масляных пятен. Машина также снабжена современной операционной панелью IP-100. Благодаря этой панели можно легко регулировать машину для выполнения строчки любого вида, а также изменять настройку, достигая тем самым разнообразия выполняемых операций.

Отдельная установка может выполнять множество операций, в том числе, выполнение прямой строчки, шитье стандартным зигзагом, 2-шаговым зигзагом, 3-шаговым зигзагом, полукруглых строчек и потайных стежков. В результате, система способна выполнять широкий спектр операций. Машина имеет множество различных шаблонов прокладывания строчки

В качестве стандарта машина оснащена четырнадцатью различными базовыми шаблонами зигзагообразной строчки, сгруппированных в восемь различных типов. Вы можете выбрать любой шаблон зигзагообразной строчки прямо на операционной панели (IP 100) на корпусе машины. На операционной панели также можно легко регулировать ширину зигзага, положение хода иглы и количество потайных петель.

Компьютеризированная швейная машина обладает дополнительными возможностями совершать разнообразные операции, например, прог­раммируемое шитье (при шитье одного размера), цикличное шитье и непрерывное шитье. Благодаря этим возможностям машина отвечает требованиям различных процессов шитью.

Благодаря методу прямого привода рамка машины более устойчива и хорошо сбалансирована. Это снижает вибрацию и шум и тем самым улучшает условия работы швеи

Технические характеристики:

Выполните следующие регулировки:

Установка иглы

При установке, убедитесь, что игла 1 попала в отверстие, и ее длинная щель находится перед вами, верхняя часть иглы вставлена глубоко в основание отверстия, а затем зажмите винт 2.

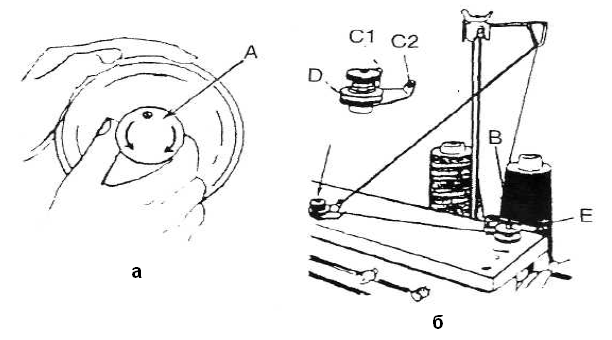

Намотка челночной нитки

Удерживая маховое колесо, поверните релейный винт против часовой стрелки, затем отпустите его (а). Поставьте шпульку челнока на ось винта B, и зажмите его (б). На рисунке 3 б показано как нитку протянуть сквозь два отверстия C1, C2 в верхней катушке и в закрепителе нитки D. Потом конец нитки обведите вокруг шпульки челнока, и машину можно использовать.

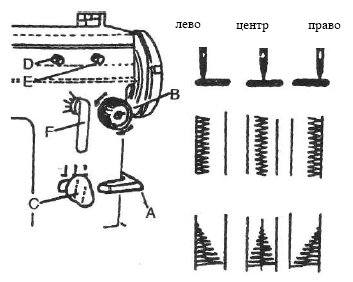

Регулировка высоты иглы и ширины стежка

Высота иглы регулируется при помощи ручки В. При ее вращении по часовой стрелке, высота иглы уменьшается, против – увеличивается.

Когда ручка находится на самом низком показателе, рабочий материал может использоваться в обратном движении.

Если необходимо установить фиксированную ширину криволинейной строчки между 0-12 мм, регулировка может быть сделана следующим образом:

• С помощью винтов D, E установите необходимое значение;

• Поверните ручку F по часовой стрелке к положению иглы;

• Закрепите винты D, E.

Если вам необходима какая-либо вариация от 0 до 12 мм криволинейной строчки, регулировка может быть сделана следующим образом:

• Ослабьте винт D (для управления относительно узкой криволинейной строчкой) и F (для управления относительно широкой криволинейной строчкой);

• Поверните ручку к положению 2 мм, закрутите винт E.

Таким образом, горизонтальное расстояние иглы может быть изменено от 2 мм (узкий) и 8 мм (широкий) выборочно.

Регулировка давления лапки

Давление должно увеличиваться при шитье толстого материала. Если используется тонкий материал, давление уменьшается, как показано на рисунке, поскольку, если поворачивать головку для регулировки давления по часовой стрелке, давление будет подниматься, в то время как, поворачивая головку для регулировки давления против часовой стрелки, давление будет уменьшаться.

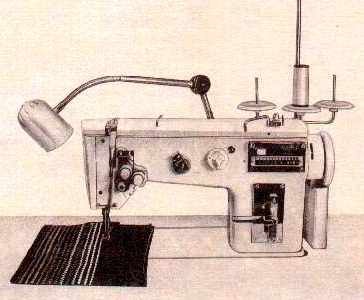

2. Изучите назначение, технические характеристики, и принцип работы машины зигзагообразной строчки 426 кл. ЗАО «Завод Промшвеймаш».

Краткие теоретические сведения:

Многооперационная промышленная швейная машина 426 кл. предназначена для пошива изделий двухниточной прямой и зигзагообразной строчкой, а также для вышивания и выполнения различных декоративных строчек.

Технические характеристики:

Максимальная частота вращения главного вала, мин^-1 4500

Ширина зигзага, мм 6

Длина стежка, мм 0,5-5

Мощность электропривода, кВт

• Выполните следующие регулировки:

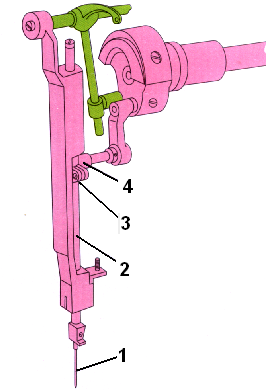

Регулировка высоты иглы

Высота иглы 1относительно носика челнока регулируется вертикальным перемещением игловодителя 2 после ослабления стягивающего винта 3 в поводке 4 так, чтобы при подъеме иглы из крайнего нижнего положения на 2 мм носик челнока подходил к ней.

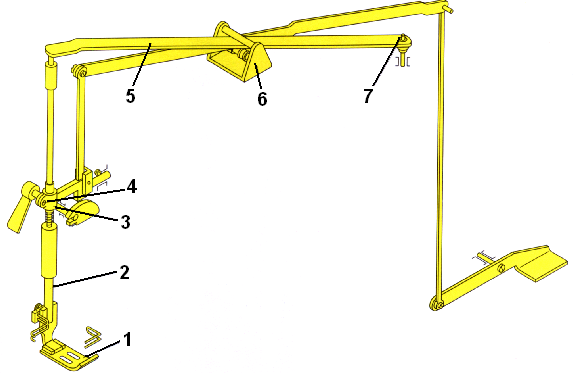

Регулировка давления лапки и высоты ее подъема

Давление лапки 1 на материал регулируется винтом 7 благодаря деформации пластинчатой пружины 5 относительно оси угольника 6. Если винт 7 вывинчивать, то давление лапки будет возрастать.

Высота подъема лапки 1 над игольной пластиной регулируется вертикальным перемещением муфты 3 вдоль стержня 2 после ослабления стягивающего винта 4. Если муфту 3 опускать, то лапка 1 будет подниматься на большую величину.

Положение рожков лапки 1 относительно линии движения игл регулируется поворотом стержня 2 после ослабления винта 4.

II. Составьте отчет и подготовьтесь к защите работы

Вопросы для защиты практической работы:

1. Как заправляется нитка в шпульном колпачке машины зигзагообразной строчки фирмы Juki (Джуки) серии LZ-2290A?

2. Как устанавливается игла в швейной машине зигзагообразной строчки фирмы Juki (Джуки) серии LZ-2290A?

3. Перечислите технические характеристики машины фирмы Juki (Джуки) серии LZ-2290A

4. Перечислите технические характеристики машины 426 кл.

5. Что общего и какие отличия в регулировках машин зигзагообразной строчки 426 кл. и . Juki (Джуки) серии LZ-2290A?

6. Как производится регулировка высоты иглы и ширины стежка в машине зигзагообразной строчки фирмы Juki (Джуки) серии LZ-2290A

7. Как производится регулировка давления лапки Машина зигзагообразной строчки фирмы Juki (Джуки) серии LZ-2290A

8. Как производится регулировка высоты иглы относительно носика челнока в машине 426 кл

9. Как производится регулировка давления лапки и высоты ее подъема в машине 426 кл

III. Сделать вывод о проделанной работе
