Сила упругости 7 класс

Учение без размышления бесполезно, но и размышление без учения опасно

Конфуций

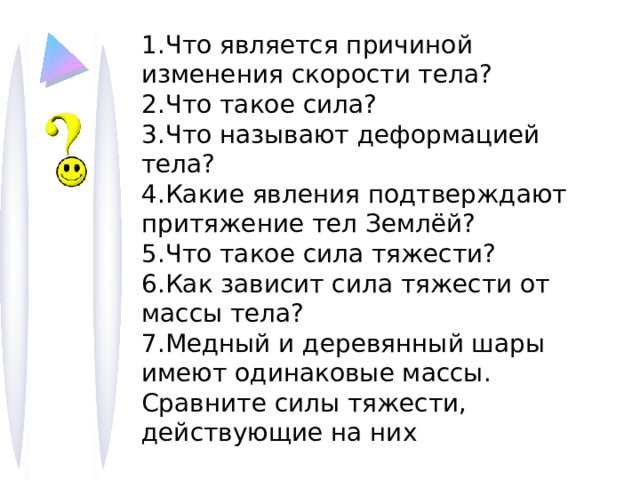

1.Что является причиной изменения скорости тела?

2.Что такое сила?

3.Что называют деформацией тела?

4.Какие явления подтверждают притяжение тел Землёй?

5.Что такое сила тяжести?

6.Как зависит сила тяжести от массы тела?

7.Медный и деревянный шары имеют одинаковые массы. Сравните силы тяжести, действующие на них

1.Выразите в ньютонах силы, равные 12,5 кН; 500 мН; 3 мН

2.Выразите силу 0,8 Н в мН, кН, МН

Почему прогибается

книжная полка?

Почему тело

не падает?

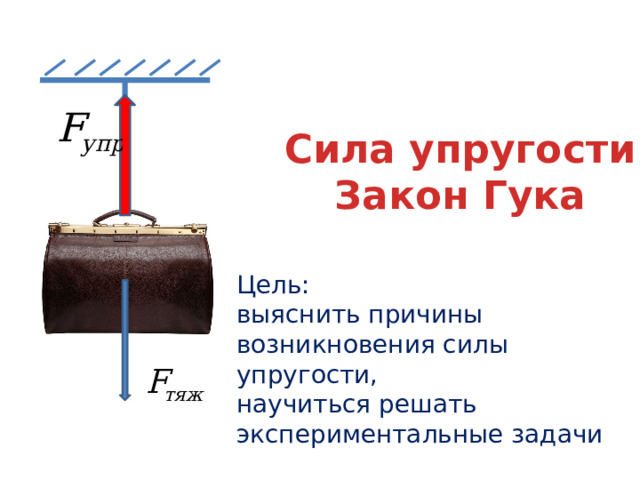

Сила упругости

Закон Гука

Цель:

выяснить причины возникновения силы упругости,

научиться решать экспериментальные задачи

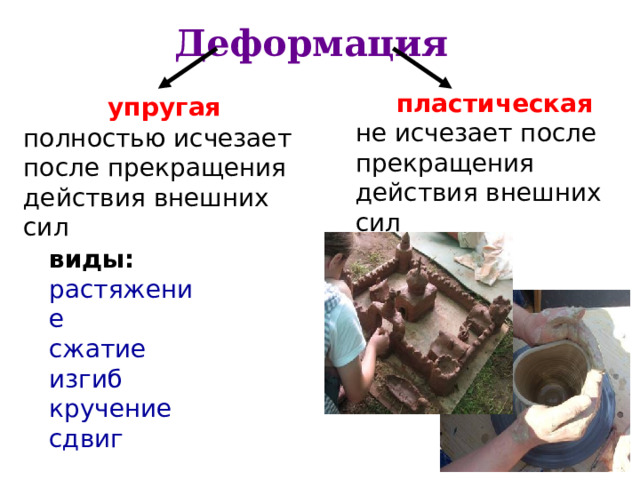

Деформация

упругая

полностью исчезает после прекращения действия внешних сил

пластическая

не исчезает после прекращения действия внешних сил

виды:

растяжение

сжатие

изгиб

кручение

сдвиг

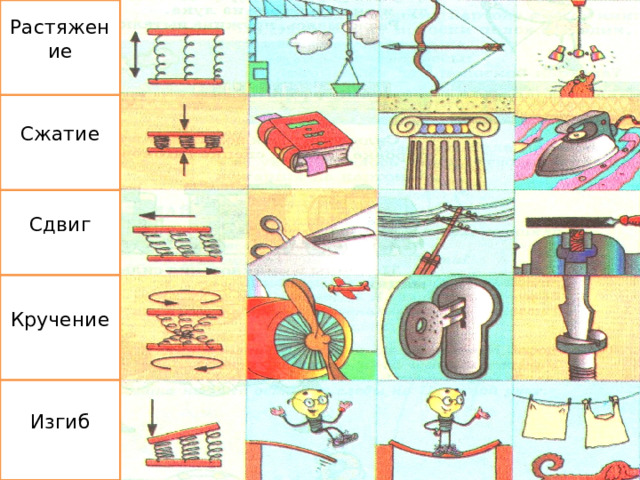

Растяжение

Сжатие

Сдвиг

Кручение

Изгиб

F упр

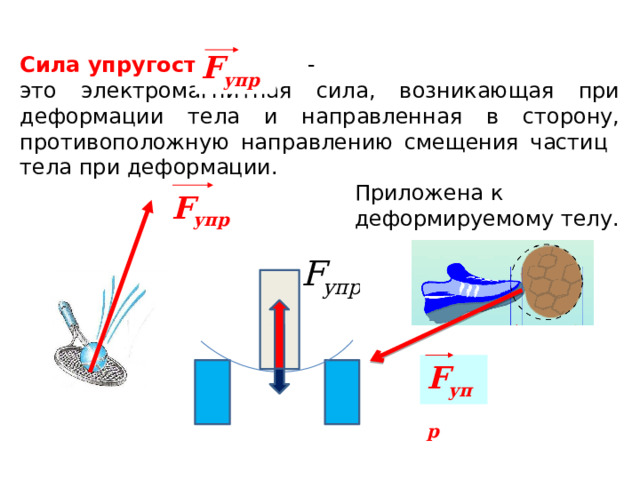

Сила упругости -

это электромагнитная сила, возникающая при деформации тела и направленная в сторону, противоположную направлению смещения частиц тела при деформации.

Приложена к

деформируемому телу.

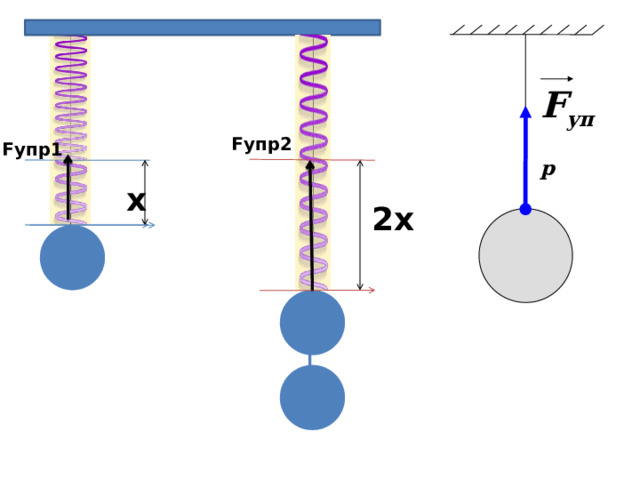

F упр

F упр

F упр

Fупр2

Fупр1

х

2х

Закон Гука

• удлинение тела

(деформация)

• жёсткость

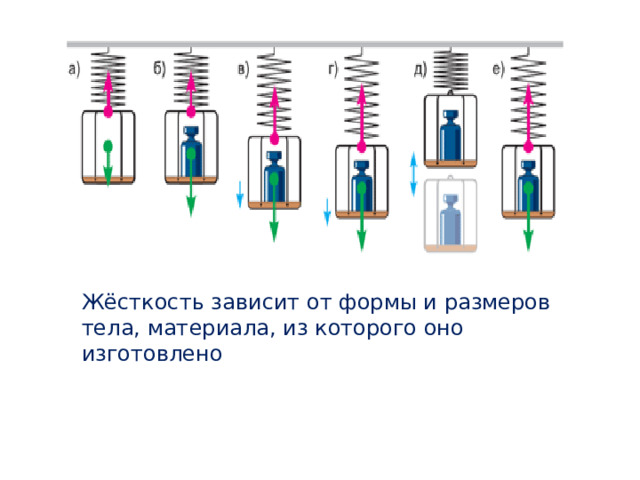

Жёсткость зависит от формы и размеров тела, материала, из которого оно изготовлено

Роберт Гук

1635 -1703

В истории физики он известен как первый, кто установил связь силы упругости и деформации

Английский естествоиспытатель Роберт Гук родился во Фрешуотере, графство Айл-оф-Уайт (остров Уайт) в семье священника местной церкви

В 1653 г. поступил в Крайст-Чёрч-колледж Оксфордского университета, где впоследствии стал ассистентом Р. Бойля.

В 1662 г. был назначен куратором экспериментов при только что основанном Королевском обществе;

член Лондонского королевского общес тва с 1663 г.

С 1665 г. – профессор Лондонского университета,

в 1677-1683 гг. – секретарь Лондонского Королевского общества .

Для каждой ситуации

В упругой деформации

Закон везде один:

Все силы, как и водится,

В пропорции находятся

К увеличенью длин.

А если при решении

У длин есть уменьшение,

Закон и тут закон:

Пропорции упрямые

Прямые (те же самые),

Но знак у них сменен.

Ну что это за мука:

Закон запомнить Гука!

Но мы пойдем на риск,

Напишем слева силу,

А справа, чтобы было

Знак «минус», «k» и «х».

F, H

0

, м

График зависимости силы упругости от удлинения

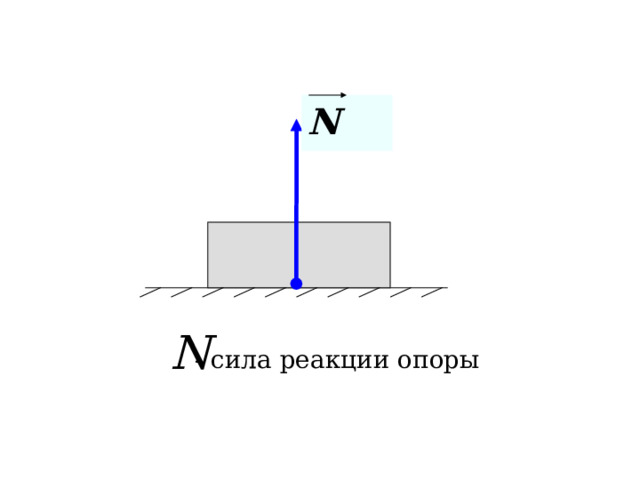

N

- сила реакции опоры

Экспериментальная работа:

Изучение зависимости силы упругости от деформации тела

Цель работы:

проверить справедливость закона Гука для резинового шнура и вычислить коэффициент жёсткости для шнура

Приборы и материалы:

1) динамометр, 2) измерительная линейка,

3) шнур резиновый, с петлёй на конце

График зависимости силы упругости от удлинения

F упр , H

Fупр, H

X, см

0

x, с м

Вывод: сила упругости прямо пропорциональна величине деформации

Применение силы упругости

Силы упругости работают в технике и природе: в часовых механизмах, в амортизаторах на транспорте, в канатах и тросах, в человеческих костях и мышцах т.д.

Применение

силы упругости

колонны

Балки

Тарзанка

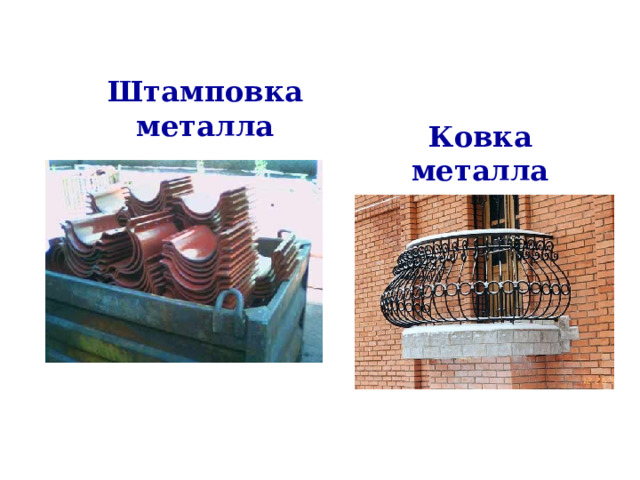

Штамповка

металла

Ковка

металла

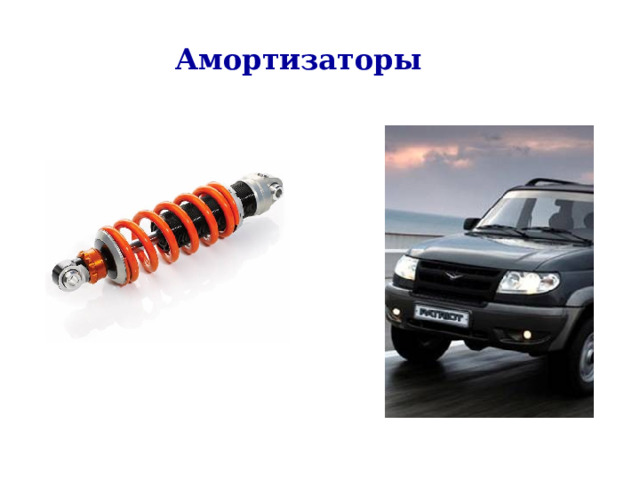

Амортизаторы

Катапульта

Лук

Праща

Купола

Арки

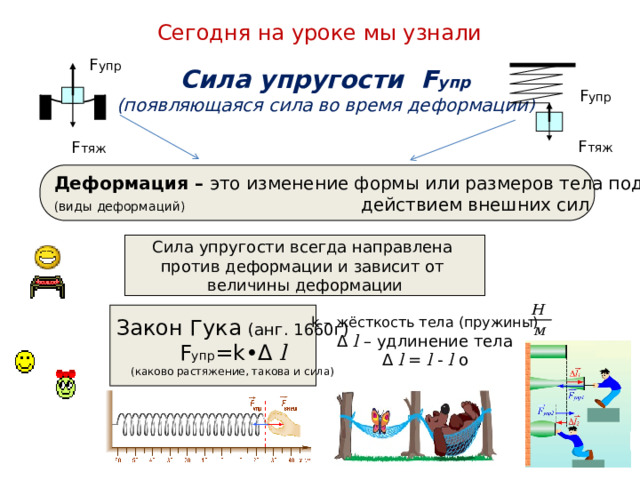

Сегодня на уроке мы узнали

F упр

Сила упругости F упр

(появляющаяся сила во время деформации )

F упр

F тяж

F тяж

Деформация – это изменение формы или размеров тела под

(виды деформаций) действием внешних сил

Сила упругости всегда направлена

против деформации и зависит от

величины деформации

Закон Гука (анг. 1660г)

F упр =k• Δ l

(каково растяжение, такова и сила)

k – жёсткость тела (пружины)

Δ l – удлинение тела

Δ l = l - l о

И всё же...

Почему прогибается книжная полка?

Наверное, каждый замечал, что если положить на полку тяжёлый груз, то через определённый промежуток времени она прогнётся. Под действием силы тяжести частицы полки смещаются. Полка деформируется, возникает сила упругости . Естественно, деформируется и сам груз.

Чему равна сила упругости пружины, если она растягивается на 25 см, а ее жесткость равна 200 Н/м

Решение:

Дано :

l=200 H/м

х=25 см

F= ?

25 см = 0,25 м

F = kl

F = 0,25 м · 200 Н/м = 50 Н

Ответ: 50 Н

1.На тросе подъёмного крана висит контейнер.

Какие силы действуют на контейнер?

• На хорошем велосипеде никакие кочки не страшны! Назовите силу, смягчающую удары

Подведение итогов урока

Ваше отношение к уроку

Было ли вам интересно на уроке

Какую бы вы поставили себе отметку за урок
