01.09.2020 группа 0231 Шнек жатки

ПЛАН УРОКА

Раздел 4 ПМ Подготовка сельско­хозяйственных машин и механиз­мов к работе.

МДК 01.02 Подготовка тракторов и сельскохозяйственных машин и механизмов к работе .

Тема 2. Зерноуборочные комбайны

Тема урока: ШНЕК ЖАТКИ

-Изучить Назначение, устройство и действие шнека. Пальчиковый механизм шнека, его назначение, устройство и работа. Регулировки шнека и пальчикового механизма в зависимости от состояния убираемых культур. Неисправности шнека и способы их устранения. Уход за шнеком жатки.

-Развитие умений анализировать, делать выводы, обобщать, выделять главное, сравнивать.

-Воспитание культуры общения, ответственности, требовательности к себе и другим, познавательных интересов, умений наблюдать и мыслить, воспитание мотивов учения, положительного отношения к знаниям, мотивов труда.

Тип урока: Урок изучения нового материала.

Вид урока : Беседа, инструктаж.

Технологии: ИКТ, технологии сотрудничества, проблемные.

Методы урока: репродуктивный, словесный, обмен мнениями, СРС, индивидуальная и фронтальная форма обучения.

Комплексно – методическое обеспечение урока: ПК, презентация, карточки-задания, учебники, плакаты.

ПК1.1. Выполнять регулировку узлов, систем и механизмов двигателя и при­боров электрооборудования.

ПК 1.6. Подготавливать рабочее и вспомогательное оборудование тракто­ров и автомобилей.

Пк1.4. Подготавливать уборочные машины.

Приложение 1

Устройство жатки

Устройство шнека жатки

Приложение2

Шнек жатки 7 (см. рис. 8, а) сужает поток скошенных стеблей и подает их к битеру проставки. Шнек представляет собой вращающийся полый цилиндр 17 (рис. 8, в), к которому приварены спиральные ленты — витки 31 и 40 правого и левого направления, сдвигающие стебли к середине. Обшивка корпуса жатки под шнеком выполнена желобчатой. В середине шнека расположен пальчиковый механизм, пальцы 18 которого подают стебли к битеру проставки (у к омбайна «Дон-1500Б») или к плавающему транспортеру (у комбайнов СК-5А, «Енисей-1200»).
Внутри к цилиндру шнека приварены диски, на которых закреплены шариковые подшипники разборного коленчатого вала, состоящего из осей 20 и 35, щек 19 и 34 и трубчатого вала 21. Последний смещен относительно оси шнека. На трубчатый вал 21 надеты втулки 32 с пальцами 18, пропущенными в отверстия глазков 16, которые свободно вставлены в обойму, прикрепленную к цилиндру 77 шнека. На конце оси 35 закреплена втулка с рычагом 37, связанная с корпусом жатки болтами 38.
При вращении шнека трубчатый вал 21 остается неподвижным, а втулки 32 пальцев 18 поворачиваются на нем. Так как ось трубчатого вала 21 смещена относительно центра вращения

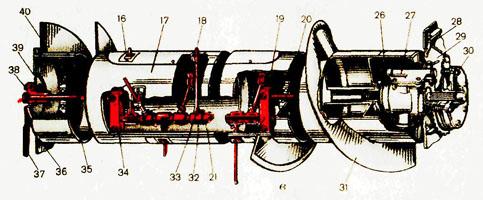

Рис.Шнек жатки:
32 — втулки; 37— рычаги; 18— пальцы; 16— глазок; 17— цилиндр;
19, 34 — щека подвески; 20, 35 — оси; 21— трубчатый вал;
26 — редуктор; 27— гидроцилиндр; 28 - регулировочный болт;
29, 39 — опорные плиты; 30— предохранительная муфта; 31, 40— витки;
33 — шплинт; 36— боковина жатки; 38— болт

шнека, то пальцы больше выступают из цилиндра шнека впереди и снизу и меньше — сзади и вверху. Захватив стебли, пальцы перемешают их к плавающему транспортеру, затем постепенно входят в цилиндр, поэтому стебли свободно сходят с пальцев. В привод шнека жатки комбайна «Дон-1500Б» можно устанавливать реверсивный редуктор 26 с гидроцилиндром 27, включенным в гидросистему комбайна.
При забивании шнека хлебной массой отключают привод жатки и гидроцилиндром 27 переключают редуктор на обратное вращение. После этого включают привод жатки. За счет обратного вращения шнек выбрасывает хлебную массу и очищается от нее.
Поворачивая рычаг 37, регулируют зазор между пальцами и днищем жатки. Минимальный зазор (6...20 см) устанавливают при уборке малоурожайных низкостебельных хлебов, а максимальный (20...30 мм) — при уборке высокоурожайных длинносоломистых хлебов. Одновременно регулируют зазор между витками шнека и днищем корпуса жатки, перемещая плиты 29 и 39 при помощи болтов 28. Если зазор отрегулирован неправильно, перед шнеком накапливается хлебная масса и подача ее в молотильный аппарат станет порционной, что увеличит потери за молотилкой.

Вопросы для самоконтроля.

1. Какую роль выполняют уравновешивающие пружины?

2. Почему жатка имеет профилированное днище?

3. В чем вращается шнек жатки?

4. Для чего на ее боковинах имеются регулировочные плиты?

5. Почему пальцы подбирающего механизма в передней части выступают на полную длину, а в задней части убираются?

6. Почему наклонный транспортер называется плавающим?

При выполнении регулировок шнека жатки рекомендуется проверить знания учащихся, задать вопросы:

7)Какую роль в регулировках играют плиты на боковинах жатки?

8)На какой крутящий момент устанавливается предохранительная муфта шнека жатки?

9)Чем регулируется зазор между спиралями шнека и козырьками отражателей?

По какой причине хлебная масса накапливается в центре жатки

Приложение 3.

1. ТБ

2.Таблица 1 .

Таблица 2.

Задание № 1 (Молотилка)

1. Какова ширина молотилки комбайна «ДОН-1500»?
1) 1000 мм.; 2) 1200 мм. ; 3) 1400 мм. ; 4) 1500 мм.
2. Каким образом регулируется частота вращения молотильного барабана?
1) клиноремённым вариатором с площадки водителя;
2) гидрорегулятором вариатора с площадки водителя;
3) уменьшением (увеличением) диаметра приводных шкивов при помощи регулировочных болтов;
3. На каких подшипниках устанавливается барабан молотильного устройства?
1) на двух самоустанавливающихся шарикоподшипниках;
2) на трёх регулируемых конических подшипниках;
3) на подшипниках скольжения;
4) на бронзовых втулках.
4. В каком ответе наиболее полно и правильно перечислены составные части решётного стана:
1) жалюзийное решето, удлинитель решета, механизм открытия жалюзи решета;
2) грохот, жалюзийное решето, удлинитель;
3) поддон, жалюзийное решето, пружинный уловитель.
5. Каким образом меняется положение подвижных щитов бункера комбайна:
1) путём перемещения рычага переключения;
2) Путём перемещения их по пазу гидроцилиндром;
3) При помощи перемещения их вибровозбудителем.

Задание № 2 (Молотилка)

1. Какова частота вращения вентилятора очистки при уборке пшеницы:
1) 580-690 мин -1; 2) 680-700 мин -1; 3) 710-720 мин -1; 4) 730-780 мин -1.
2. Из каких составных частей состоит молотильное устройство комбайна:
1) молотильного барабана и подбарабанья;
2) молотильного барабана, подбарабанья, механизма регулировки подбарабанья и отбойного битера;
3) молотильного барабана, подбарабанья и механизма регулировки подбарабанья.
3. Для какой цели служит быстросъёмная подставка стрясной доски:
1) для удаления соломистой массы в процессе работы комбайна;
2) для очистки подбарабанья от налипшей земли и растительных частиц;
3) для улучшения качества очистки зерна.
4. В каком ответе наиболее полно и правильно перечислены составные части домолачивающего устройства:
1) молотильный аппарат, дека, механизм привода;
2) ротор, обечайки с декой, приводной шкив, натяжные звёздочки;
3) очистка, молотильный аппарат, деки, механизм привода
5. На каком принципе действия основано устройство для автоматического натягивания ремня при увеличении крутящего момента:
1) на увеличении оборотов барабана при увеличении нагрузки на вал;
2) на снижении оборотов за счёт гидравлического вариатора частоты вращения барабана;
3) на осевом поджатии дисков вариатора при увеличении нагрузки на валу барабана.

Задание № 3 (Молотилка)

1. Какова частота вращения барабана комбайна «Дон-1500»:

1) 320-440 мин -1; 2) 436-474 мин -1; 3) 512-954 мин -1; 4) 1020-1100 мин -1.

2. В каком ответе наиболее полно и правильно перечислены транспортирующие устройства молотилки:

1) зерновой шнек, зерновой элеватор, загрузочный шнек бункера, колосовой шнек бункера, колосовой шнек, колосовой элеватор, распределительный шнек домолачивающего устройства;
2) зерновой элеватор, наклонный зерновой шнек, колосовой шнек, колосовой скребковый элеватор;
3) зерновой элеватор, загрузочный шнек бункера, колосовой шнек, распределительный шнек, распределительный шнек домолачивающего устройства.

3. Какие операции необходимо проделать при замене нового ремня вариатора барабана:

1) снять изношенный ремень с ведущего шкива, отсоединить рукав от гидроцилиндра, отодвинуть диск в крайнее положение, установить ремень между дисками, накинуть ремень на обод дисков и, проворачивая шкив барабана, надеть ремень на шкив;
2) снять изношенный ремень с ведущего шкива, закрутить в отверстия ступицы рым-болты, прилагаемые к комплекту инструмента комбайна, и полностью раздвинуть шкивы. Установить ремень сначала на диски барабана, а затем – битера, после чего выкрутить рым-болты.
4. При каких минимальных зазорах по отношению к траекториям движущихся клавиш соломотряса устанавливается правильно отрегулированный щиток сброса соломы:

1. 10-15 мм.; 2) 5-8 мм.; 3) 20-25 мм.; 4) 25-30 мм.
5. Половонабиватель приводится в движение от:
1) шкива, установленного на оси половонабивателя плоскоремённой передачей;
2) заднего контрпривода цепной передачей;
3) шкива половонабивателя одноконтурной ремённой передачей с подпружиненным натяжным устройством.
